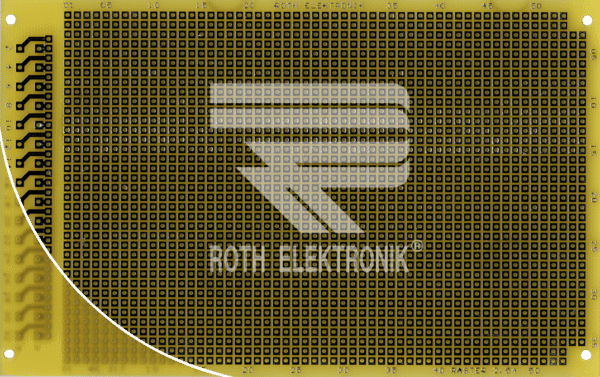

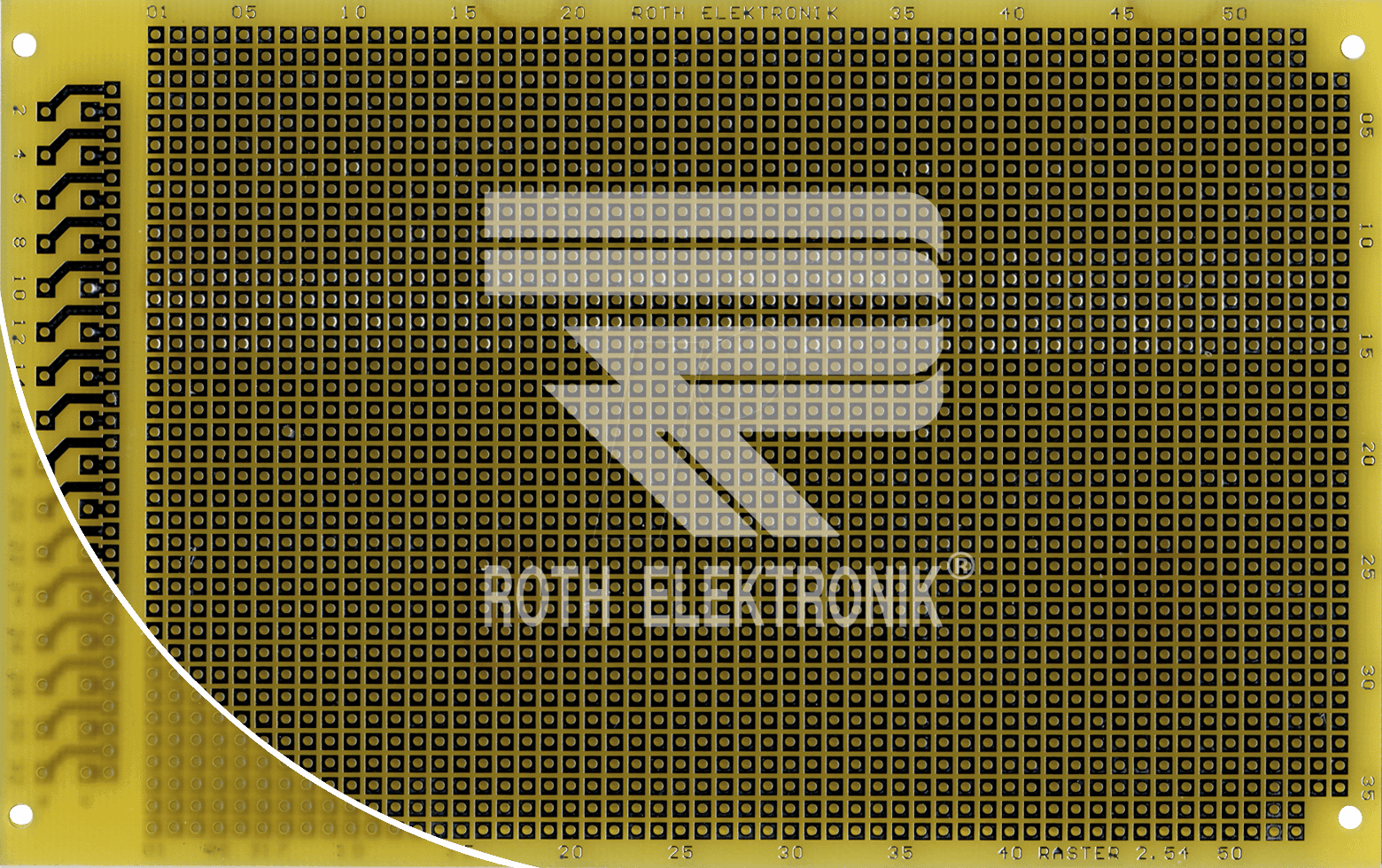

Präzision für Ihre Elektronikprojekte: Die RE 317LF – Laborkarte FR4 RM 2,54 mm 32-pol.
Für Entwickler, Ingenieure und versierte Hobbyisten, die eine robuste und vielseitige Plattform für ihre Prototypen und Testaufbauten benötigen, bietet die RE 317LF Laborkarte die ideale Lösung. Dieses Präzisionsboard überwindet die Einschränkungen unflexibler Platinenlayouts und ermöglicht Ihnen, Schaltungen mit höchster Genauigkeit und Zuverlässigkeit aufzubauen und zu modifizieren.
Maximale Flexibilität und Zuverlässigkeit für anspruchsvolle Anwendungen
Die RE 317LF Laborkarte zeichnet sich durch ihre überlegene Materialqualität und durchdachte Konstruktion aus, die sie zur ersten Wahl für professionelle Anwendungen macht. Im Gegensatz zu einfacheren, minderwertigen Alternativen, die oft zu Kompromissen bei der Signalintegrität oder mechanischen Stabilität führen, liefert diese Karte konsistent präzise Ergebnisse. Das Kernstück bildet das FR4-Trägermaterial, das für seine exzellenten dielektrischen Eigenschaften und seine mechanische Festigkeit bekannt ist. Die standardisierte Lochrasterung von 2,54 mm (0,1 Zoll) ermöglicht die einfache Integration einer breiten Palette von bedrahteten Komponenten, Steckverbindern und Modulen, was die Entwicklungszeit signifikant verkürzt und Fehlerquellen minimiert.
Technische Überlegenheit des FR4-Materials
Das Herzstück jeder zuverlässigen elektronischen Schaltung ist das Substrat, auf dem sie aufgebaut wird. Die RE 317LF setzt auf FR4 (Flame Retardant 4), ein Verbundwerkstoff aus gewebtem Glasfasergewebe, das mit Epoxidharz getränkt und unter Hitze und Druck verpresst wird. Dieses Material bietet eine herausragende Kombination aus elektrischer Isolation und mechanischer Robustheit. Seine niedrige Feuchtigkeitsaufnahme verhindert Änderungen der dielektrischen Eigenschaften unter variierenden Umgebungsbedingungen, ein entscheidender Faktor für die Langzeitstabilität von Schaltungen. Im Vergleich zu weniger spezialisierten Materialien wie Pertinax oder einfacher Pappe bietet FR4 eine deutlich höhere Temperaturbeständigkeit und bessere Brandschutzeigenschaften, was es zur bevorzugten Wahl für professionelle Labor- und Industrieanwendungen macht.
Präzise Konnektivität durch 2,54 mm Lochraster
Das standardisierte 2,54 mm Lochraster, auch bekannt als 0,1 Zoll Raster, ist ein Eckpfeiler der modernen Elektronikentwicklung. Dieses universelle Maß ermöglicht die nahtlose Verbindung einer Vielzahl von Komponenten, von IC-Sockeln und Anschlussklemmen bis hin zu Sensoren und Displays. Die RE 317LF nutzt dieses Raster konsequent über ihre gesamte Fläche, wodurch ein intuitives und fehlerfreies Bestücken der Karte gewährleistet wird. Jedes einzelne Loch ist präzise gebohrt und für eine zuverlässige Lötverbindung optimiert, was eine stabile elektrische Verbindung Ihrer Komponenten sicherstellt und das Risiko von Kurzschlüssen oder losen Verbindungen minimiert. Dies ist besonders wichtig bei der Prototypenentwicklung, wo häufige Änderungen und Testläufe an der Tagesordnung sind.
Umfassende Bestückungsmöglichkeiten mit 32 Polen
Mit insgesamt 32 präzise angeordneten Kontakten bietet die RE 317LF Laborkarte eine beachtliche Anzahl von Anschlussmöglichkeiten, um auch komplexe Schaltungsdesigns zu realisieren. Diese hohe Polzahl, kombiniert mit dem standardisierten Lochraster, erlaubt die flexible Integration mehrerer Komponentenstränge, BUS-Systeme oder Schnittstellen auf einer einzigen Platine. Ob Sie digitale oder analoge Signale routen, Spannungsversorgungen verteilen oder umfangreiche Datenschnittstellen aufbauen möchten – die 32 Pole bieten ausreichend Raum für Ihre kreativen Schaltungsentwürfe. Die gleichmäßige Verteilung der Kontakpunkte minimiert Signalwege und potenziellen Übersprechen, was für Hochfrequenzanwendungen oder rauschempfindliche analoge Schaltungen von entscheidender Bedeutung ist.
Vielfältige Einsatzgebiete für die RE 317LF
Die RE 317LF Laborkarte ist ein unverzichtbares Werkzeug in zahlreichen Bereichen der Elektronikentwicklung und -prüfung:
- Prototypenentwicklung: Schnelles und flexibles Aufbauen und Testen neuer Schaltungsideen ohne die Notwendigkeit einer individuellen Platinenfertigung.
- Test- und Messaufbauten: Erstellung stabiler und reproduzierbarer Testumgebungen für die Charakterisierung von Bauteilen und Systemen.
- Ausbildung und Lehre: Vermittlung von Grundlagen der Schaltungstechnik und praktischer Erfahrungen im Löten und Aufbauen elektronischer Schaltungen.
- Reparatur und Modifikation: Anpassung oder Reparatur bestehender Elektronikgeräte durch den Aufbau von Zwischenschaltungen oder Erweiterungsmodulen.
- Industrielle Kleinserien: Für spezifische Steuerungs- oder Interface-Aufgaben in kleinen Produktionsserien, wo eine voll bestückte Leiterplatte wirtschaftlich nicht sinnvoll ist.
- Robotik und Automatisierung: Integration von Sensoren, Aktoren und Steuereinheiten in modulare Systeme.
Produktdaten im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | RE 317LF |
| Platinenmaterial | FR4 (Flame Retardant 4) – Verbundwerkstoff aus Glasfasergewebe und Epoxidharz für hohe elektrische Isolation und mechanische Stabilität. Bietet hervorragende thermische Beständigkeit und Feuerhemmung. |
| Rastermaß | 2,54 mm (0,1 Zoll) – Standardisierte Lochteilung für universelle Kompatibilität mit bedrahteten Bauteilen und Steckverbindern. |
| Anzahl der Anschlusspunkte (Pole) | 32 – Bietet umfangreiche Möglichkeiten zur Verdrahtung und Anbindung von Komponenten und Modulen. |
| Lochgröße | Optimiert für Standard-Bauteilbeine (typischerweise 0,5 mm bis 1,0 mm Durchmesser) und Drahtanschlüsse. |
| Oberflächenbeschaffenheit | Die typische Oberfläche von FR4-Platinen ist leicht rau, was eine gute Haftung von Lötmittel und eine zuverlässige Verbindung fördert. Es sind keine spezifischen Oberflächenveredelungen wie ENIG oder OSP angegeben, was für eine Laborkarte üblich ist und die Flexibilität bei der Löttechnik erhöht. |
| Mechanische Stabilität | Dank des FR4-Materials und der Dicke der Platine (typischerweise 1,6 mm für FR4) bietet die Karte eine hohe Steifigkeit und Widerstandsfähigkeit gegen Verbiegen, was für den dauerhaften Einsatz essentiell ist. |
| Entflammbarkeitsklasse | UL 94 V-0 klassifiziert durch das FR4-Material. Dies gewährleistet eine geringe Entflammbarkeit und Selbstverlöschung, ein wichtiger Sicherheitsaspekt. |
FAQ – Häufig gestellte Fragen zu RE 317LF – Laborkarte FR4 RM 2,54 mm 32-pol.
Kann ich die RE 317LF mit SMD-Bauteilen verwenden?
Ja, die RE 317LF ist primär für bedrahtete Komponenten konzipiert. Für SMD-Bauteile können Sie jedoch Drahtbrücken oder universelle SMD-Adapterplatinen verwenden, die dann auf die Löcher der RE 317LF gelötet werden. Die flexible Bestückung ermöglicht auch hier kreative Lösungen.
Welche Arten von Lötverfahren sind für die RE 317LF geeignet?
Die RE 317LF Laborkarte unterstützt alle gängigen Lötverfahren wie manuelles Löten mit einem Lötkolben, Wellenlöten (für größere Stückzahlen) und Heißluftlöten. Das FR4-Material ist robust genug für diese Prozesse, vorausgesetzt, die Temperaturen werden gemäß den Richtlinien für FR4 und die verwendeten Lote verwendet.
Wie unterscheidet sich FR4 von anderen Platinenmaterialien für Laborzwecke?
FR4 bietet eine überlegene Kombination aus elektrischer Isolation, mechanischer Festigkeit, thermischer Stabilität und Brandschutz im Vergleich zu einfacheren Materialien wie Pertinax (welches oft spröder ist und eine höhere Feuchtigkeitsaufnahme hat) oder Pappe. Für professionelle und langlebige Anwendungen ist FR4 der De-facto-Standard.
Ist die RE 317LF wiederverwendbar?
Ja, die RE 317LF ist vollständig wiederverwendbar. Durch vorsichtiges Entlöten der Komponenten können Sie die Karte für neue Projekte umrüsten und somit Kosten sparen und die Nachhaltigkeit fördern.
Welche Art von Komponenten kann ich maximal an die 32 Pole anschließen?
Die Anzahl und Art der Komponenten hängt von Ihren spezifischen Anforderungen ab. Die 32 Pole können für einfache Drähte, Anschlussklemmen, Dupont-Stecker, IC-Sockel oder auch kleine Module genutzt werden. Wichtig ist die Kompatibilität des Durchmessers der Bauteilbeine mit der Lochgröße.
Wie robust ist die RE 317LF gegenüber mechanischer Belastung?
Das FR4-Material verleiht der RE 317LF eine beachtliche mechanische Stabilität. Sie ist widerstandsfähig gegen Verbiegen und Bruch bei normaler Handhabung. Für extreme mechanische Beanspruchungen könnten jedoch zusätzliche Stützstrukturen oder eine Gehäuseintegration notwendig sein.
Gibt es eine maximale Strombelastbarkeit pro Pol oder Leiterbahn?
Eine spezifische Angabe zur Strombelastbarkeit pro Pol ist für diese Art von Laborkarte ohne detaillierte Spezifikation der Leiterbahnbreiten nicht pauschal möglich. Für typische Laborspannungen und -ströme im Bereich von wenigen Ampere sind die Verbindungen jedoch in der Regel ausreichend. Bei höheren Strömen empfiehlt es sich, mehrere Pole parallel zu schalten oder dickere Anschlussdrähte zu verwenden.
