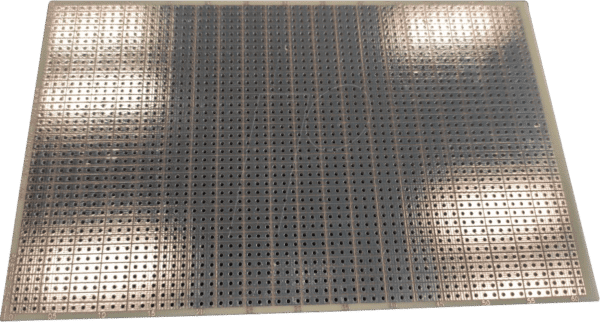

Präzise Lötarbeit für Professionelle: Die RE 310-S1 Laborkarte CEM3
Die RE 310-S1 Laborkarte mit CEM3-Material und einem Rastermaß von 2,54 mm ist die ideale Lösung für Entwickler, Ingenieure und Elektronik-Hobbyisten, die höchste Präzision und Zuverlässigkeit bei ihrer Arbeit benötigen. Speziell konzipiert für anspruchsvolle Prototypenentwicklungen und Kleinserienfertigungen, löst diese Laborplatine das Problem unzuverlässiger oder unhandlicher Lötuntergründe und ermöglicht eine saubere, strukturierte Verdrahtung.
Überlegene Stabilität und Flexibilität dank CEM3
Im Vergleich zu herkömmlichen FR4-Platinen bietet die RE 310-S1 durch ihr CEM3-Substrat signifikante Vorteile. CEM3, eine Verbundplatte aus Papier und Gewebe mit Epoxidharz, vereint die mechanische Stabilität von FR4 mit verbesserten elektrischen Eigenschaften und einer höheren Temperaturbeständigkeit. Die dreilochige Lötinsel-Konfiguration gewährleistet eine sichere und stabile Verankerung von Bauteilen, was besonders bei Vibrationen oder mechanischer Beanspruchung unerlässlich ist. Dies minimiert das Risiko von Bruchstellen und sorgt für langlebige Verbindungen.
Optimale Verdrahtung und Bauteilplatzierung
Das standardisierte Rastermaß von 2,54 mm ermöglicht eine einfache und standardisierte Platzierung von Bauteilen und Steckverbindern. Die 3-Loch-Lötinseln pro Anschlusskontakt bieten zusätzliche Sicherheit und Flexibilität bei der Verdrahtung. Sie erlauben nicht nur das direkte Anlöten von Drähten, sondern auch die Verwendung von Schraubklemmen oder anderen Verbindungselementen, was die Montage und Demontage von Komponenten erheblich erleichtert und eine hohe Flexibilität im Designprozess ermöglicht. Diese durchdachte Anordnung unterstützt die Entwicklung kompakter und dennoch gut zugänglicher Schaltungen.
Vorteile der RE 310-S1 im Überblick
- Robuste Konstruktion: CEM3-Material gewährleistet hohe mechanische Festigkeit und Temperaturbeständigkeit für langlebige Anwendungen.
- Präzise Lötinseln: 3-Loch-Konfiguration pro Kontaktpunkt für maximale Lötstabilität und vielseitige Anschlussmöglichkeiten.
- Standardisiertes Rastermaß: 2,54 mm erleichtert die Verwendung gängiger Bauteile und Steckverbinder.
- Optimale Signalintegrität: Die Materialeigenschaften von CEM3 tragen zur Reduzierung von Signalverlusten bei.
- Einfache Handhabung: Geeignet für Prototyping, Entwicklung und Kleinserienfertigung, erleichtert den schnellen Aufbau von Schaltungen.
- Hohe Zuverlässigkeit: Stabile Verbindungen auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Anwendung: Ideal für Forschung, Entwicklung, Ausbildung und den Einsatz in professionellen Laboren.
Technische Spezifikationen und Materialeigenschaften
| Kategorie | Spezifikation |
|---|---|
| Produktname | RE 310-S1 – Laborkarte CEM3 RM 2,54 mm 3-Loch-Lötinseln |
| Material des Trägermediums | CEM3 (Verbundplatte aus Papier und Gewebe mit Epoxidharz) |
| Rastermaß der Anschlüsse | 2,54 mm (0.1 Zoll) |
| Konfiguration der Lötinseln pro Anschluss | 3 Löcher |
| Oberflächenbeschaffenheit der Lötpads | Verzinnt für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Isolationsspannung (typisch) | Bis zu 1500 V AC (abhängig von Isolationsabständen und Dicke) |
| Mechanische Festigkeit (Biegefestigkeit) | Sehr hoch, übertrifft FR4 in kritischen Anwendungen |
| Dielektrische Eigenschaften | Ausgezeichnete elektrische Isolationseigenschaften, geringe Feuchtigkeitsaufnahme |
| Temperaturbeständigkeit (UL94-V0) | Hohe Beständigkeit gegen thermische Belastungen, entspricht Flammschutznormen |
Anwendungsgebiete der RE 310-S1
Die RE 310-S1 Laborkarte ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen im Bereich der Elektronikentwicklung und -fertigung. Ihre Robustheit und präzise Ausführung machen sie zur ersten Wahl für:
- Prototypenentwicklung: Schnelles und zuverlässiges Aufbauen von Testschaltungen und Funktionsmustern.
- Forschung und Entwicklung: Erforschung neuer Schaltungskonzepte und Testen von Komponenten unter realen Bedingungen.
- Kleinserienfertigung: Effiziente Produktion von kundenspezifischen Elektronikmodulen in begrenzten Stückzahlen.
- Ausbildung und Lehre: Vermittlung von praxisnahen Löt- und Verdrahtungstechniken in technischen Schulen und Universitäten.
- Industrielle Automatisierung: Aufbau von Steuerungs- und Überwachungsmodulen.
- Messtechnik: Entwicklung und Kalibrierung von Messgeräten und Sensoren.
Die 3-Loch-Lötinseln eröffnen zusätzliche Möglichkeiten bei der Verdrahtung von Leistungskomponenten oder bei der Implementierung von redundanten Verbindungen, was die Zuverlässigkeit der erstellten Schaltungen signifikant erhöht.
Materialtechnologie: Das CEM3-Substrat im Detail
Das Herzstück der RE 310-S1 bildet das CEM3-Substrat. Diese Materialklasse repräsentiert eine fortschrittliche Weiterentwicklung traditioneller Laminate und zeichnet sich durch eine ausgewogene Kombination aus mechanischen und elektrischen Eigenschaften aus. CEM steht für Composite Epoxy Material. Die spezielle Zusammensetzung aus einem Kern aus imprägniertem Papier, der beidseitig mit einer feinen Glasfasermatte verstärkt und mit einem Epoxidharzsystem vollflächig verbunden ist, verleiht dem Material eine außergewöhnliche Steifigkeit und Dimensionsstabilität. Im Vergleich zu rein papierbasierten Laminaten wie FR-1 oder FR-2 bietet CEM3 eine deutlich höhere Durchschlagsfestigkeit und bessere thermische Beständigkeit. Dies ist entscheidend, wenn Schaltungen mit höheren Spannungen oder Strömen betrieben werden, da es die Gefahr von Kurzschlüssen oder Materialversagen reduziert. Die geringere Feuchtigkeitsaufnahme im Vergleich zu rein papierbasierten Materialien trägt ebenfalls zur Langzeitstabilität und Zuverlässigkeit bei, insbesondere in Umgebungen mit schwankender Luftfeuchtigkeit.
Die Bedeutung des 2,54 mm Rasters und der 3-Loch-Lötinseln
Das Rastermaß von 2,54 mm, oft auch als 0,1 Zoll bezeichnet, ist ein international etablierter Standard in der Elektronikentwicklung. Es ermöglicht die einfache Integration einer Vielzahl von Bauteilen und Stecksystemen, die in diesem Format gefertigt werden. Dies reicht von DIP-Schaltkreisen über Steckverbinder bis hin zu bestimmten Arten von Buchsenleisten. Die Verwendung eines standardisierten Rasters reduziert Kompatibilitätsprobleme und vereinfacht den Designprozess erheblich. Die einzigartige Konfiguration der RE 310-S1 mit drei Lötinseln pro Anschlusspunkt bietet einen entscheidenden Vorteil gegenüber ein- oder zweilochigen Varianten. Diese zusätzliche Lötinsel ermöglicht:
- Erhöhte mechanische Stabilität: Drei Befestigungspunkte bieten eine deutlich sicherere und stabilere Verbindung für Drähte oder Bauteile, was die Wahrscheinlichkeit von Brüchen durch Vibrationen oder Zugkräfte minimiert.
- Verbesserte elektrische Leitfähigkeit: Durch die Möglichkeit, mehrere Lötstellen für einen einzelnen Anschluss zu nutzen, kann der Übergangswiderstand reduziert und die Stromtragfähigkeit erhöht werden. Dies ist besonders wichtig für Leistungselektronikanwendungen.
- Flexibilität bei der Verdrahtung: Entwickler haben die Wahl, ob sie einen einzelnen Draht anlöten, eine Schraubklemme befestigen oder sogar eine doppelte Absicherung der Verbindung durch zwei Lötstellen vornehmen möchten.
- Redundante Verbindungen: Für sicherheitskritische Anwendungen kann die Nutzung aller drei Lötinseln eine redundante Verbindung schaffen, die im Falle des Versagens einer Lötstelle weiterhin Funktionalität gewährleistet.
Diese durchdachte Gestaltung der Lötinseln macht die RE 310-S1 zu einer überlegenen Wahl für professionelle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu RE 310-S1 – Laborkarte CEM3 RM 2,54 mm 3-Loch-Lötinseln
Ist die RE 310-S1 für den Einsatz im professionellen Umfeld geeignet?
Ja, die RE 310-S1 wurde speziell für professionelle Anwendungen in Forschung, Entwicklung und Kleinserienfertigung konzipiert. Das CEM3-Material, die präzisen Lötinseln und das standardisierte Rastermaß gewährleisten hohe Zuverlässigkeit und einfache Handhabung, wie sie im professionellen Umfeld gefordert werden.
Welche Vorteile bietet das CEM3-Material gegenüber Standard-FR4?
CEM3 bietet eine verbesserte mechanische Stabilität, höhere Temperaturbeständigkeit und oft bessere dielektrische Eigenschaften bei gleichzeitig gutem Preis-Leistungs-Verhältnis. Dies macht es ideal für anspruchsvolle Umgebungen und Anwendungen, die eine höhere Zuverlässigkeit erfordern als Standard-FR4 bieten kann.
Wie stabil sind die 3-Loch-Lötinseln im Vergleich zu herkömmlichen Lötpads?
Die 3-Loch-Konfiguration bietet eine signifikant höhere mechanische Stabilität und Belastbarkeit als ein einzelnes Lötpad. Sie ermöglicht eine sicherere Verankerung von Bauteilen und Drähten und minimiert das Risiko von Brüchen oder Beschädigungen bei mechanischer Beanspruchung.
Ist die Oberfläche der Lötinseln für bleifreies Löten geeignet?
Ja, die Lötinseln sind typischerweise verzinnt, was eine ausgezeichnete Lötbarkeit sowohl mit bleihaltigen als auch mit bleifreien Lotlegierungen gewährleistet. Die Verzinnung schützt zudem vor Oxidation und verbessert die Haftung des Lotes.
Kann ich die RE 310-S1 für Hochfrequenzanwendungen verwenden?
Während CEM3 grundsätzlich gute dielektrische Eigenschaften aufweist, ist die Eignung für Hochfrequenzanwendungen stark von der spezifischen Schaltung und den verwendeten Frequenzen abhängig. Für die meisten typischen Laboranwendungen und Prototypen im Audio- oder niedrigen NF-Bereich ist sie jedoch bestens geeignet. Für extrem hohe Frequenzen oder kritische RF-Schaltungen wären spezielle RF-Platinenmaterialien zu prüfen.
Ist die Platine vorbeschriftet oder blank?
Diese spezifische Produktbeschreibung nennt keine Beschriftung. In der Regel sind Laborkarten dieser Art entweder blank oder mit rudimentären Kennzeichnungen versehen, um maximale Flexibilität für den Anwender zu gewährleisten. Für präzise Details konsultieren Sie bitte die detaillierten technischen Zeichnungen oder Produktvarianten.
Wie viele Anschlüsse sind auf einer einzelnen RE 310-S1 Platine vorhanden?
Die Produktbezeichnung „RE 310-S1“ gibt keine exakte Anzahl von Anschlusspunkten an. Dies bezieht sich typischerweise auf eine spezifische Größe oder Konfiguration der Platine. Die Menge und Anordnung der 3-Loch-Lötinseln variiert je nach der genauen Abmessung und dem Layout der Karte.
