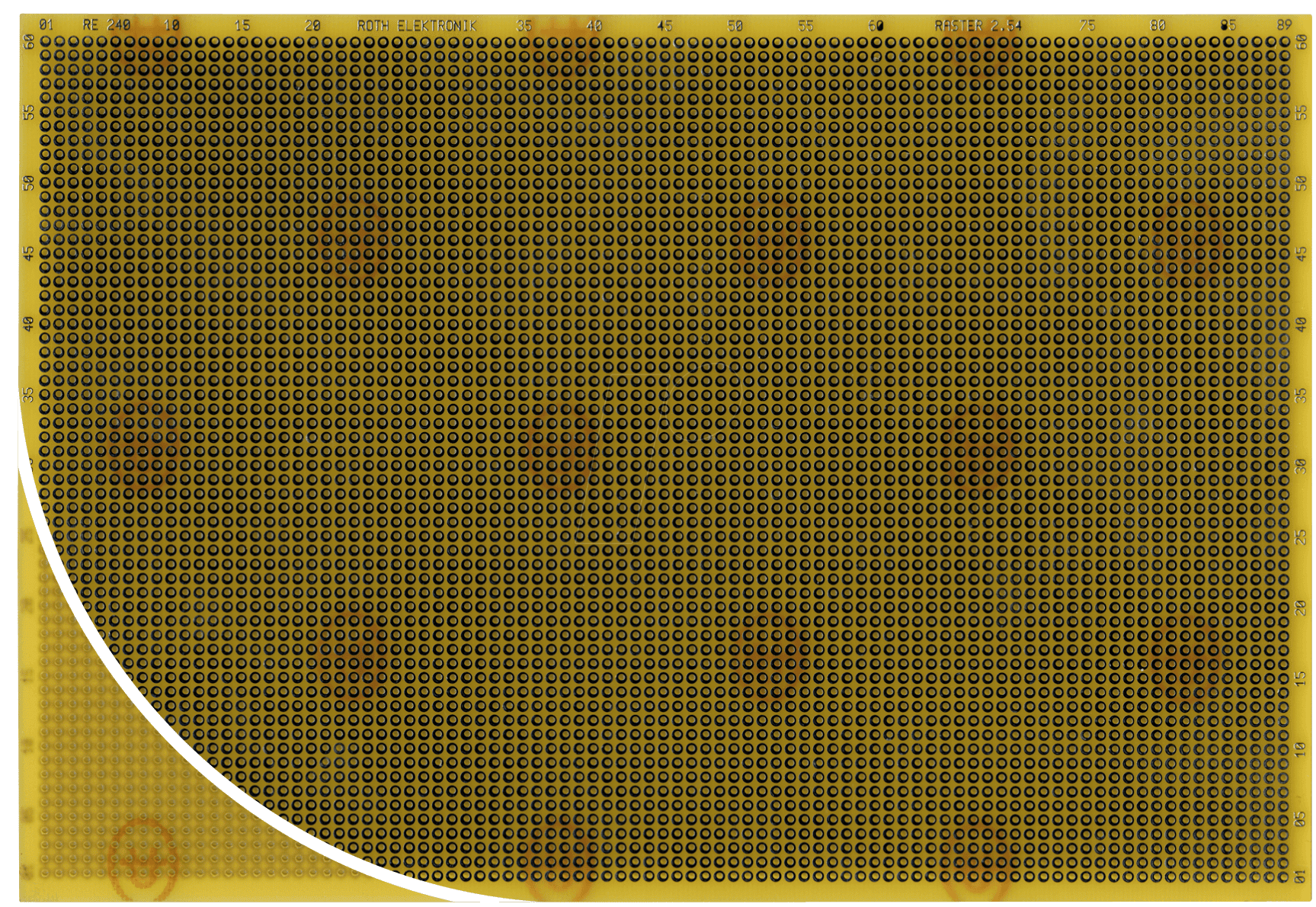

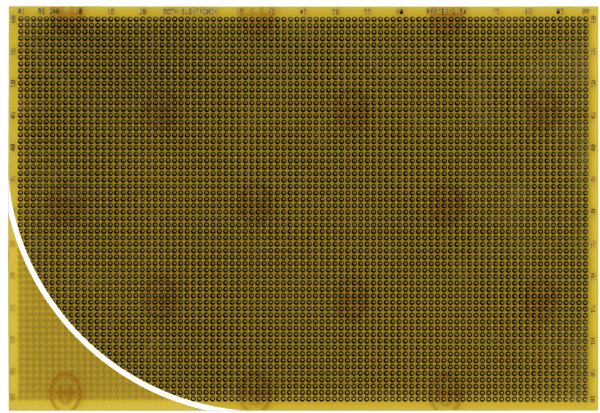

RE 240LF – Ihre Hochleistungs-Laborplatine für anspruchsvolle Projekte
Die RE 240LF Laborplatine ist die ultimative Lösung für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und vielseitige Basis für ihre elektronischen Prototypen und Kleinserien benötigen. Sie bietet eine herausragende Kombination aus mechanischer Stabilität, exzellenter elektrischer Isolation und einfacher Handhabung, die Standardlösungen oft vermissen lassen.
Präzision und Skalierbarkeit: Das Fundament Ihrer Innovation
In der Welt der Elektronikentwicklung ist die Wahl der richtigen Prototypenplatine entscheidend für den Erfolg. Die RE 240LF wurde entwickelt, um den wachsenden Anforderungen moderner Schaltungsdesigns gerecht zu werden. Mit ihren großzügigen Abmessungen von 160 x 233,40 mm bietet sie ausreichend Platz für komplexe Schaltungen, mehrere Komponenten und eine saubere Verdrahtung. Der standardisierte Lochraster von 2,54 mm ermöglicht die Kompatibilität mit einer breiten Palette von elektronischen Bauteilen und Steckverbindern, was den Integrationsprozess erheblich vereinfacht. Diese Platine ist nicht nur ein Träger für Ihre Komponenten, sondern ein strategisches Werkzeug, das die Entwicklung beschleunigt und die Zuverlässigkeit Ihrer Schaltungen von Grund auf stärkt.
Überlegene Materialqualität für maximale Langlebigkeit
Das Herzstück der RE 240LF bildet ihr Substrat: FR4 (Flame Retardant 4). Dieses Hochleistungs-Verbundmaterial ist nicht nur für seine hervorragenden elektrischen Isoliereigenschaften bekannt, sondern auch für seine Robustheit und seine Flammwidrigkeit, die für sicherheitsrelevante Anwendungen unerlässlich ist. Im Gegensatz zu einfacheren Materialien bietet FR4 eine bemerkenswerte Dimensionsstabilität, selbst unter wechselnden Umweltbedingungen, und widersteht thermischer Belastung während des Lötprozesses mit Leichtigkeit. Dies minimiert das Risiko von Delamination oder Verzug und gewährleistet eine lange Lebensdauer Ihrer Prototypen.
Optimale Layout-Flexibilität und Verdrahtungsmöglichkeiten
Die RE 240LF zeichnet sich durch ihr durchdachtes Design aus, das maximale Flexibilität bei der Schaltungsgestaltung ermöglicht. Die großzügige Bestückungsfläche und der konsistente 2,54 mm Lochrasterabstand sind ideal für die Platzierung von DIP-ICs, Sensoren, Relais und diversen Anschlussklemmen. Die einzelnen Lötpunkte sind klar definiert und bieten eine optimale Oberfläche für zuverlässige Lötverbindungen. Dies erleichtert nicht nur den Aufbau, sondern auch spätere Modifikationen oder Fehlerbehebungen. Die Platine unterstützt sowohl einseitige als auch doppelseitige Bestückung, was Ihnen die Freiheit gibt, Ihre Schaltungen nach Ihren spezifischen Anforderungen zu organisieren und Signalpfade zu optimieren, um Interferenzen zu minimieren.
Technische Vorteile und Einsatzgebiete
- Hohe elektrische Isolation: Das FR4-Material minimiert Kriechströme und Kurzschlüsse, was für die Stabilität und Sicherheit Ihrer Schaltungen entscheidend ist.
- Mechanische Stabilität: Die Dicke und Steifigkeit der Platine verhindern ein Verbiegen oder Brechen, selbst bei umfangreichen oder schweren Komponenten.
- Breite Kompatibilität: Der 2,54 mm Lochraster ist ein universeller Standard, der eine nahtlose Integration einer Vielzahl von Bauteilen ermöglicht.
- Temperaturbeständigkeit: Geeignet für Anwendungen, die moderate bis erhöhte Temperaturen erfordern, ohne die strukturelle Integrität zu beeinträchtigen.
- Lötbarkeit: Die hochwertigen Lötflächen gewährleisten eine einfache und zuverlässige Verknüpfung von Bauteilen und Kabeln.
- Flugtauglichkeit: Die FR4-Konstruktion erfüllt relevante Sicherheitsstandards für den Einsatz in verschiedenen Umgebungen.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | RE 240LF – Laborkarte |
| Basismaterial | FR4 (Flammhemmendes Epoxidharz-Glasfasergewebe) |
| Abmessungen (L x B) | 160 mm x 233,40 mm |
| Lochrasterabstand | 2,54 mm (0.1 Zoll) |
| Lochdurchmesser | Typisch 1,0 mm – 1,2 mm (optimiert für universelle Komponenten) |
| Oberfläche | Verzinnt oder unbeschichtet (je nach spezifischer Variante, für optimale Lötbarkeit) |
| Farbe | Grün (typisch für FR4-Platinen) |
| Anwendungseignung | Prototyping, Entwicklung, Kleinserien, Ausbildung, Hobbyelektronik |
Erweiterte Einsatzmöglichkeiten und Anwendungsbeispiele
Die RE 240LF ist mehr als nur eine Lochrasterplatine; sie ist eine solide Plattform, die eine Vielzahl von Projekten unterstützt. Für Maker und Bastler bietet sie die Möglichkeit, eigene Schaltungen für Smart-Home-Anwendungen, Robotersteuerungen oder Audio-Prozessoren zu realisieren. In industriellen Umgebungen kann sie zur schnellen Erstellung von Testaufbauten für Sensoren, Aktoren oder zur Entwicklung von Steuerungsmodulen eingesetzt werden. Universitätslabore profitieren von ihrer Robustheit und einfachen Handhabung für Lehrmodule und Forschungsprojekte, bei denen Zuverlässigkeit und Reproduzierbarkeit im Vordergrund stehen. Ingenieure schätzen die Möglichkeit, komplexe Interfaces zu entwickeln, Datenlogger zu bauen oder spezielle Messschaltungen zu realisieren, ohne sich Gedanken über die Integrität der Basisplatine machen zu müssen.
FAQ – Häufig gestellte Fragen zu RE 240LF – Laborkarte FR4 RM 2,54 mm 160 x 233,40 mm
Was bedeutet FR4 bei Laborkarten?
FR4 steht für „Flame Retardant 4“ und bezeichnet ein Verbundmaterial, das aus Epoxidharz und Glasfasergewebe besteht. Dieses Material ist bekannt für seine guten elektrischen Isoliereigenschaften, seine mechanische Festigkeit und seine inhärente Flammwidrigkeit. Es ist der Standardwerkstoff für die meisten Leiterplatten in der Elektronikindustrie und bietet eine hervorragende Balance aus Leistung und Kosten.
Ist die RE 240LF für hochfrequente Anwendungen geeignet?
Während FR4 für viele Anwendungen eine gute Wahl ist, sind für extrem hochfrequente Schaltungen (mehrere GHz) spezielle Materialien mit kontrollierter Dielektrizitätskonstante und geringen dielektrischen Verlusten erforderlich. Für die meisten gängigen Anwendungen im Bereich des Prototypings und der Signalverarbeitung im kHz- bis MHz-Bereich ist die RE 240LF jedoch hervorragend geeignet.
Wie sind die Lötpunkte der RE 240LF beschaffen?
Die Lötpunkte der RE 240LF sind in der Regel als durchkontaktierte Löcher ausgeführt, die eine zuverlässige Verbindung sowohl auf der Ober- als auch auf der Unterseite der Platine ermöglichen. Die Oberflächenbehandlung (oft Verzinnt) sorgt für eine exzellente Lötbarkeit und verhindert Oxidation, was langfristig für stabile Verbindungen sorgt.
Kann ich die Platine zuschneiden oder bearbeiten?
Ja, die RE 240LF aus FR4 lässt sich relativ gut bearbeiten. Sie können sie mit einer geeigneten Säge oder einem Schneidwerkzeug auf kleinere Maße zuschneiden. Achten Sie dabei auf Staubentwicklung und tragen Sie entsprechende Schutzausrüstung. Das Bohren zusätzlicher Löcher ist ebenfalls möglich, solange Sie die umliegenden Leiterbahnen nicht beschädigen.
Welche Arten von Komponenten kann ich auf der RE 240LF montieren?
Dank des 2,54 mm Lochrasters können Sie eine breite Palette von Komponenten montieren, darunter DIP-ICs (Integrierte Schaltkreise), bedrahtete Widerstände und Kondensatoren, Transistoren, Dioden, Buchsen, Klemmenleisten und viele andere Bauteile mit passendem Pin-Abstand. Auch breitere Komponenten können durch strategisches Platzieren und gegebenenfalls Durchtrennen von Leiterbahnen integriert werden.
Wie unterscheidet sich die RE 240LF von anderen Lochrasterplatinen?
Die RE 240LF hebt sich durch ihre großzügigen Abmessungen (160 x 233,40 mm) von vielen kleineren Standardplatinen ab, was mehr Platz für komplexere Schaltungen bietet. Die Verwendung von hochwertigem FR4 gewährleistet zudem eine überlegene mechanische Stabilität, elektrische Isolation und Flammwidrigkeit im Vergleich zu einfacheren Materialien. Der präzise Lochraster von 2,54 mm und die optimierten Lötflächen tragen zu einer einfachen und zuverlässigen Bestückung bei.
Ist die Platine für den Einsatz in rauen Umgebungen geeignet?
Die FR4-Konstruktion bietet eine gute Beständigkeit gegenüber Feuchtigkeit und Chemikalien im Vergleich zu weniger robusten Materialien. Für extrem raue Umgebungen (starke Vibrationen, aggressive Chemikalien, extreme Temperaturschwankungen) können zusätzliche Schutzmaßnahmen wie Vergussmassen oder Gehäuse erforderlich sein. Die RE 240LF bietet jedoch eine solide Basis für viele anspruchsvolle Umgebungsbedingungen.
