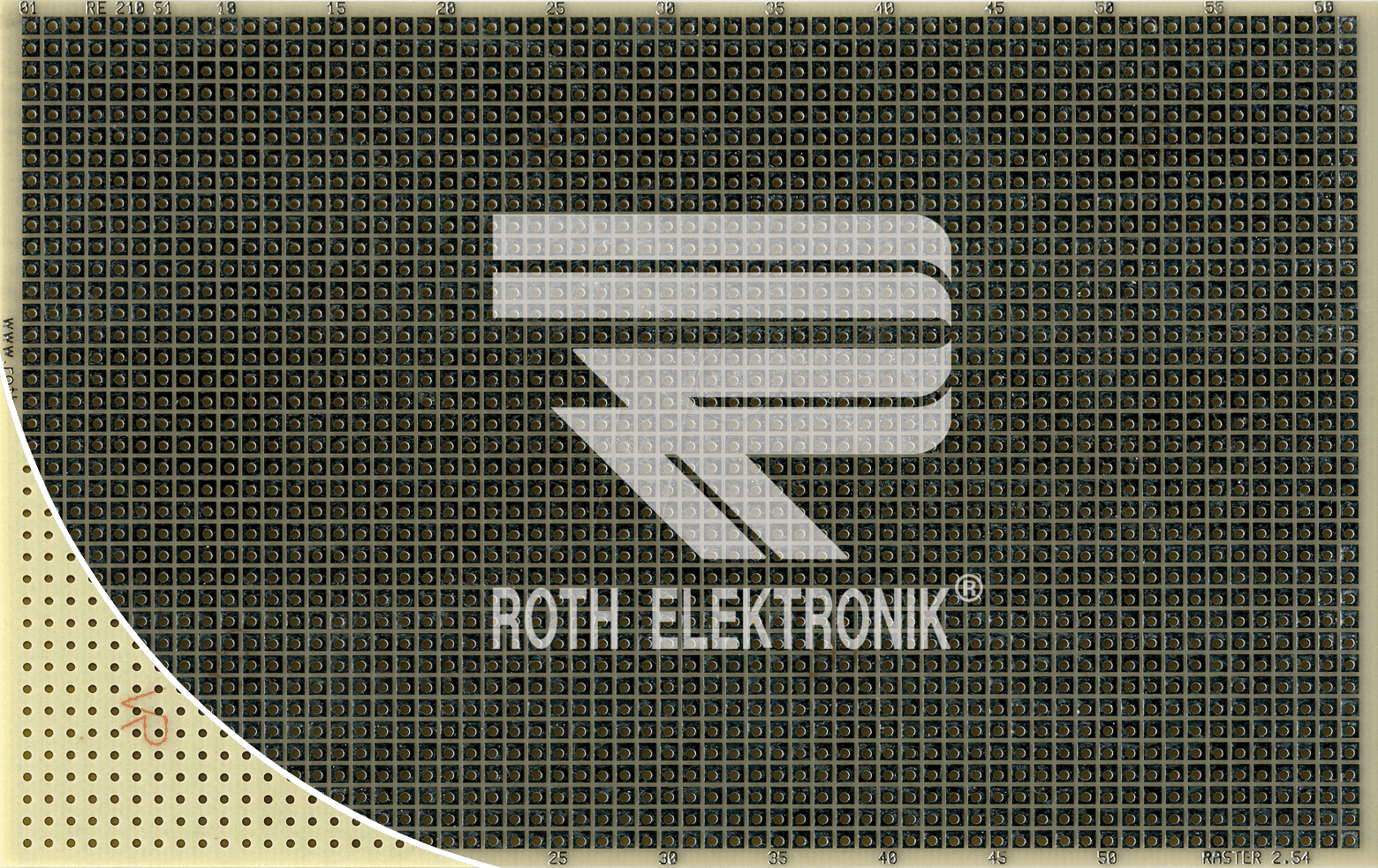

RE 210-S1 – Ihre Präzisions-Laborkarte für anspruchsvolle Elektronikprojekte
Suchen Sie eine robuste und zuverlässige Basiskarte für Ihre Prototypenentwicklung, Prüfschaltungen oder kleine Serienfertigungen im Bereich Elektronik, Technik und IT? Die RE 210-S1 Laborkarte CEM3 mit einem Rastermaß von 2,54 mm und einer großzügigen Fläche von 100 x 160 mm wurde speziell für Ingenieure, Entwickler und Hobbyisten konzipiert, die höchste Ansprüche an Präzision, Langlebigkeit und Flexibilität stellen.
Maximale Vielseitigkeit und Zuverlässigkeit für Ihre Anwendungen
Die RE 210-S1 Laborkarte CEM3 repräsentiert eine überlegene Wahl gegenüber Standard-Lochrasterplatinen oder einfacheren Prototypenplatinen durch ihre durchdachte Konstruktion und hochwertige Materialien. Das CEM3-Material bietet eine exzellente Kombination aus mechanischer Stabilität und elektrischer Isolation, was es ideal für anspruchsvolle Umgebungen und Anwendungen macht, bei denen herkömmliche FR-4-Platinen an ihre Grenzen stoßen könnten. Mit einem präzisen Rastermaß von 2,54 mm ist die Kompatibilität mit einer breiten Palette von elektronischen Bauteilen, Steckverbindern und Durchsteckkomponenten (THT) gewährleistet. Die großzügige Abmessung von 100 x 160 mm bietet ausreichend Platz für komplexe Schaltungen und erleichtert die Verdrahtung sowie die Platzierung von Komponenten, was die Entwicklungszeit signifikant verkürzt und Fehlerquellen minimiert.
Hochwertiges CEM3-Material für maximale Performance
Das Herzstück der RE 210-S1 Laborkarte bildet das CEM3-Material. Im Vergleich zu Standard-FR-4-Epoxidharz bietet CEM3 eine deutlich höhere Durchschlagsfestigkeit und eine verbesserte Beständigkeit gegenüber thermischer Belastung und Feuchtigkeit. Diese Eigenschaften sind entscheidend für die Zuverlässigkeit Ihrer Schaltungen, insbesondere in industriellen Umgebungen oder bei Anwendungen, die hohen Temperaturen ausgesetzt sind. Die glatte Oberfläche des CEM3 erleichtert zudem die Leiterbahnführung und Lötbarkeit, was zu professionellen und langlebigen Ergebnissen führt.
Optimale Verdrahtung und Komponentenplatzierung
Das standardisierte Rastermaß von 2,54 mm (auch bekannt als 100 mil) ist ein Eckpfeiler der RE 210-S1. Dieses gängige Maß ermöglicht die einfache Integration einer Vielzahl von Bauteilen, von Widerständen und Kondensatoren bis hin zu komplexen ICs und Stecksystemen. Die symmetrisch angeordneten Bohrungen auf der gesamten Platinenoberfläche bieten maximale Flexibilität bei der Platzierung Ihrer Komponenten. Ob Sie komplexe digitale Logik aufbauen, analoge Signalverarbeitung realisieren oder miniaturisierte Schaltungen in einem größeren Formfaktor integrieren möchten – die RE 210-S1 bietet Ihnen den Raum und die Präzision, die Sie benötigen.
Vorteile der RE 210-S1 Laborkarte CEM3 RM 2,54 mm 100 x 160 mm
- Hervorragende Materialeigenschaften: CEM3-Material bietet erhöhte thermische Stabilität, bessere elektrische Isolation und höhere mechanische Festigkeit im Vergleich zu Standard-FR-4.
- Präzises Rastermaß: 2,54 mm Rastermaß gewährleistet breite Kompatibilität mit gängigen elektronischen Bauteilen und Steckverbindern.
- Großzügige Arbeitsfläche: 100 x 160 mm bieten ausreichend Platz für komplexe Schaltungen, erleichterte Verdrahtung und optimierte Komponentenplatzierung.
- Hohe Lötbarkeit: Glatte Oberfläche und hochwertige Materialien sorgen für saubere und zuverlässige Lötverbindungen.
- Reduzierte Fehlerquellen: Klare Bohrungsanordnung und ausreichend Platz minimieren das Risiko von Kurzschlüssen und Verdrahtungsfehlern.
- Langlebigkeit und Zuverlässigkeit: Robuste Konstruktion und Materialeigenschaften garantieren eine lange Lebensdauer Ihrer Prototypen und Projekte.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototyping, Prüfschaltungen, Kleinserienfertigung, Bildungszwecke und anspruchsvolle Hobbyprojekte.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | RE 210-S1 – Laborkarte CEM3 |
| Material | CEM3 (Verbundwerkstoff aus Papier und Epoxidharz mit Glasfasergewebe) |
| Platinengröße (B x L) | 100 mm x 160 mm |
| Rastermaß (Pitch) | 2,54 mm (100 mil) |
| Bohrungsdurchmesser | Standardisierte Bohrungsgrößen für allgemeine THT-Bauteile (typischerweise zwischen 0,6 mm und 1,2 mm) |
| Oberfläche | Glatt, für einfache Lötbarkeit |
| Anzahl Bohrungen | Umfangreiche Bestückung über die gesamte Fläche, symmetrisch angeordnet |
| Elektrische Eigenschaften | Hohe Durchschlagsfestigkeit, geringe dielektrische Verluste |
| Thermische Eigenschaften | Verbesserte Hitzebeständigkeit im Vergleich zu Standard-FR-4 |
| Mechanische Eigenschaften | Gute Steifigkeit, Formbeständigkeit und Zähigkeit |
Maximale Flexibilität bei der Verdrahtung
Die RE 210-S1 Laborkarte ist darauf ausgelegt, Ihnen maximale Freiheit bei der Gestaltung Ihrer Schaltungen zu bieten. Die großflächige Anordnung der Bohrlöcher mit einem konstanten Rastermaß ermöglicht nicht nur die Platzierung einer Vielzahl von Bauteilen, sondern auch die flexible Führung von Litzen und Drahtbrücken. Ingenieure schätzen die Möglichkeit, komplexe Verbindungen aufzubauen, ohne durch vordefinierte Leiterbahnen eingeschränkt zu werden. Dies ist besonders vorteilhaft bei der Entwicklung von Prototypen, bei denen Anpassungen und Änderungen während des Entwicklungsprozesses häufig vorkommen. Die Fläche ist für die manuelle Verdrahtung mit Lötösen und Litzen optimiert, was eine schnelle Implementierung und Modifikation ermöglicht.
Einsatzgebiete der RE 210-S1 Laborkarte
Diese Laborkarte ist die ideale Wahl für eine breite Palette von Anwendungen:
- Prototypenentwicklung: Schnelles und zuverlässiges Erstellen von Funktionsmustern für elektronische Schaltungen.
- Prüf- und Messschaltungen: Aufbau stabiler und präziser Schaltungen für Test- und Kalibrierungszwecke.
- Kleine Serienfertigung: Kostengünstige Lösung für die Herstellung kleiner Stückzahlen komplexer Elektronik.
- Ausbildung und Lehre: Perfekt geeignet für Schulen, Universitäten und Weiterbildungseinrichtungen, um Schaltungsaufbau und Elektronikprinzipien zu vermitteln.
- Hobby-Elektronik: Für anspruchsvolle Maker und Hobbyisten, die Wert auf Qualität und Zuverlässigkeit legen.
- Industrielle Steuerungen: Einsatz in einfachen Steuerungsmodulen oder als Basis für kundenspezifische Interface-Boards.
Qualität, auf die Sie sich verlassen können
Bei Lan.de verstehen wir, dass die Qualität Ihrer Komponenten direkt die Zuverlässigkeit Ihrer Projekte beeinflusst. Die RE 210-S1 Laborkarte CEM3 wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass jede Platine den höchsten Standards entspricht. Das CEM3-Material ist sorgfältig ausgewählt, um eine optimale Balance aus elektrischen, thermischen und mechanischen Eigenschaften zu bieten, die über die Leistungsfähigkeit herkömmlicher Materialien hinausgeht. Verlassen Sie sich auf eine Platine, die für Langlebigkeit und präzise Funktion konzipiert ist.
FAQ – Häufig gestellte Fragen zu RE 210-S1 – Laborkarte CEM3 RM 2,54 mm 100 x 160 mm
Was ist CEM3-Material und warum ist es vorteilhaft?
CEM3 ist ein Verbundwerkstoff, der eine Kombination aus Papier, Epoxidharz und Glasfasergewebe darstellt. Es bietet eine verbesserte Durchschlagsfestigkeit, höhere thermische Stabilität und bessere mechanische Festigkeit im Vergleich zu Standard-FR-4-Laminaten. Dies macht es ideal für Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit unter anspruchsvollen Bedingungen gefragt sind.
Ist die RE 210-S1 für die Bestückung mit automatisierten Maschinen geeignet?
Die RE 210-S1 ist primär für die manuelle Verdrahtung und die Bestückung mit Durchsteckbauteilen (THT) konzipiert. Das Rastermaß von 2,54 mm und die großzügige Fläche eignen sich gut für manuelles Löten und die flexible Platzierung von Komponenten, was sie zu einer hervorragenden Wahl für Prototyping und Kleinserien macht, bei denen keine hochautomatisierte Bestückung erforderlich ist.
Welche Arten von Bauteilen können auf der RE 210-S1 platziert werden?
Dank des 2,54 mm Rastermaßes können Sie eine breite Palette von Durchsteckbauteilen verwenden, darunter Widerstände, Kondensatoren, Dioden, Transistoren, integrierte Schaltkreise (ICs) mit entsprechenden Sockeln und eine Vielzahl von Steckverbindern. Die Größe der Bohrungen ist auf gängige THT-Bauteile abgestimmt.
Wie unterscheidet sich die RE 210-S1 von einer einfachen Lochrasterplatine?
Die RE 210-S1 bietet im Vergleich zu einfachen Lochrasterplatinen eine deutlich höhere Qualität durch das CEM3-Material und die präzisere Fertigung. Das definierte Rastermaß und die durchgängige Bohrungsanordnung ermöglichen eine geordnetere und zuverlässigere Verdrahtung, während das robustere Material eine höhere Belastbarkeit und Langlebigkeit gewährleistet.
Kann die RE 210-S1 für Hochfrequenzanwendungen verwendet werden?
Das CEM3-Material weist gute dielektrische Eigenschaften auf, was es für viele HF-Anwendungen geeignet macht, insbesondere wenn im Vergleich zu Standard-FR-4 eine höhere Performance gewünscht ist. Für extrem hohe Frequenzen oder sehr empfindliche HF-Schaltungen sollten jedoch spezialisierte Materialien in Betracht gezogen werden. Für die meisten typischen Anwendungen im Bereich Elektronik, Technik und IT bietet die RE 210-S1 jedoch eine solide Basis.
Welche Vorteile bietet die Größe 100 x 160 mm?
Die großzügige Fläche von 100 x 160 mm bietet ausreichend Platz, um auch komplexere Schaltungen übersichtlich aufzubauen. Dies erleichtert die Platzierung von Bauteilen, die Verdrahtung mit Litzen und das Debugging. Es reduziert die Wahrscheinlichkeit von unerwünschten Kurzschlüssen und erleichtert das Arbeiten, insbesondere bei Projekten, die viele Komponenten erfordern.
Bietet Lan.de weitere Größen oder Materialien für Laborkarten an?
Lan.de verfügt über ein breites Sortiment an Elektronikkomponenten und Materialien. Bitte konsultieren Sie unseren Online-Shop für weitere Optionen bezüglich Laborkarten in verschiedenen Größen, Materialien (wie FR-4) und Konfigurationen, die Ihren spezifischen Projektanforderungen gerecht werden.
