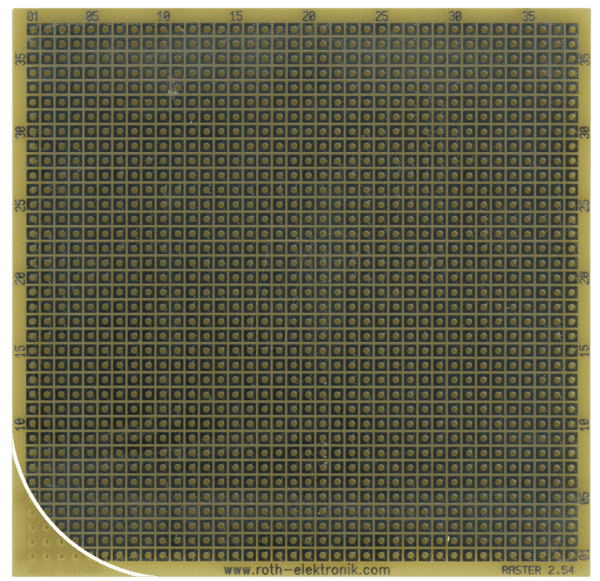

RE 017LF – Die präzise Laborkarte für anspruchsvolle Projekte
Sie suchen eine stabile und vielseitige Grundlage für Ihre elektronischen Prototypen und Entwicklungen? Die RE 017LF Laborkarte mit FR4-Trägermaterial und einem Rastermaß von 2,54 mm bietet die ideale Lösung für Ingenieure, Hobbyisten und Maker, die Wert auf Zuverlässigkeit, Präzision und Langlebigkeit legen. Diese Karte wurde entwickelt, um die Herausforderungen komplexer Schaltungsaufbauten zu meistern und eine professionelle Basis für Ihre innovativen Ideen zu schaffen.
Umfassende Einsatzmöglichkeiten und überlegene Materialqualität
Die RE 017LF Laborkarte zeichnet sich durch ihre hohe mechanische Stabilität und exzellente elektrische Isolation aus, die durch das bewährte FR4-Trägermaterial gewährleistet wird. Dieses Material ist der Industriestandard für Leiterplatten und bietet eine optimale Kombination aus Festigkeit, Hitzebeständigkeit und geringer Feuchtigkeitsaufnahme. Das großzügige Format von 100,97 x 99,06 mm erlaubt die Unterbringung einer beträchtlichen Anzahl von Komponenten, während das standardisierte Rastermaß von 2,54 mm eine breite Kompatibilität mit gängigen Bauteilen, Steckverbindern und Jumpern sicherstellt. Dies minimiert den Bedarf an speziellen oder teuren Adaptern und beschleunigt den Entwicklungsprozess erheblich. Die Präzision der Bohrungen und der Kupferbahnen ist entscheidend für zuverlässige Lötverbindungen und eine störungsfreie Signalübertragung, was diese Karte zur überlegenen Wahl gegenüber weniger standardisierten oder minderwertigen Alternativen macht.
Optimale Design-Merkmale für höchste Funktionalität
Entwickelt mit Blick auf maximale Benutzerfreundlichkeit und Effizienz, bietet die RE 017LF Laborkarte eine durchdachte Anordnung von Durchkontaktierungen. Jedes Loch ist präzise gefertigt, um eine feste und leitfähige Verbindung zu gewährleisten, sobald eine Lötverbindung hergestellt ist. Das Rastermaß von 2,54 mm ist dabei nicht nur ein Standard, sondern ein strategisches Designmerkmal, das die Platzierung von DIP-ICs, Sensoren, Relais und einer Vielzahl von diskreten Komponenten ermöglicht. Die großzügige Fläche erlaubt auch komplexere Verschaltungen und die Integration von größeren Bauteilen, was sie ideal für sowohl einfache Schaltungen als auch für anspruchsvolle Projekte in den Bereichen Automatisierung, Mess- und Regeltechnik sowie Embedded Systems macht. Die robuste Natur des FR4-Materials schützt die empfindliche Elektronik vor mechanischer Beanspruchung und Umwelteinflüssen, was die Lebensdauer Ihrer Prototypen signifikant erhöht.
Technische Spezifikationen und Materialeigenschaften im Detail
Die RE 017LF Laborkarte ist mehr als nur ein Stück Platine; sie ist ein präzisionsgefertigtes Bauteil, das auf jahrzehntelanger Erfahrung in der Elektronikfertigung basiert. Das FR4-Material, ein Verbundstoff aus Glasfasergewebe und Epoxidharz, bietet herausragende dielektrische Eigenschaften und eine hohe Temperaturbeständigkeit, was für den Dauereinsatz und die Wärmeentwicklung bestimmter Komponenten unerlässlich ist. Das Kupfer, das zur Ausbildung der Leiterbahnen und Kontaktflächen verwendet wird, ist von hoher Reinheit, um optimale Leitfähigkeit zu gewährleisten und Oxidation zu minimieren. Das standardisierte Lochraster von 2,54 mm (oft als „Proto-Board-Raster“ oder „Dual-In-Line-Raster“ bezeichnet) ermöglicht eine nahtlose Integration mit einer breiten Palette von elektronischen Komponenten, die ebenfalls nach diesem Standard gefertigt werden.
| Eigenschaft | Details |
|---|---|
| Modellbezeichnung | RE 017LF |
| Trägermaterial | FR4 (Glasfaser-Epoxidharz-Verbund) |
| Rastermaß (Lochabstand) | 2,54 mm (0,1 Zoll) |
| Abmessungen (L x B) | 100,97 mm x 99,06 mm |
| Dicke des Trägermaterials | Typischerweise 1,6 mm (industrieller Standard für Stabilität und Haltbarkeit) |
| Oberfläche | Ungenutet (ideal für universelle Bestückung und flexible Verdrahtung) |
| Anzahl der Durchkontaktierungen | Sehr hoch, durch das dichte Lochmuster ermöglicht die Karte eine flexible Platzierung vieler Bauteile. |
| Einsatztemperatur | Geeignet für typische Laboreinsatztemperaturen, wobei das FR4-Material eine gute thermische Stabilität bietet (bis ca. 130-140°C Kurzzeit, Dauerbelastung niedriger). |
| Elektrische Isolation | Exzellent durch das FR4-Material, welches eine hohe Durchschlagsfestigkeit bietet. |
Vorteile der RE 017LF Laborkarte für Ihre Projekte
- Maximale Kompatibilität: Das 2,54 mm Rastermaß ist universell und unterstützt eine breite Palette von elektronischen Komponenten und Stecksystemen.
- Hohe Stabilität und Haltbarkeit: Das FR4-Material gewährleistet eine robuste Grundlage, die auch bei intensiver Nutzung Bestand hat.
- Flexible Gestaltung: Die großzügige Fläche und das dichte Lochmuster erlauben individuelle und komplexe Schaltungsdesigns.
- Professionelle Ergebnisse: Präzise gefertigte Durchkontaktierungen und Leiterbahnen minimieren Fehlerquellen und verbessern die Signalintegrität.
- Kosteneffizienz: Reduziert den Bedarf an teuren Spezialplatinen und beschleunigt den Prototypenbau durch standardisierte Maße.
- Sichere Lötbarkeit: Die Oberflächenqualität des FR4 ermöglicht saubere und zuverlässige Lötverbindungen.
- Gute Isolationseigenschaften: Schützt vor Kurzschlüssen und verbessert die Leistung empfindlicher Schaltungen.
FAQ – Häufig gestellte Fragen zu RE 017LF – Laborkarte FR4 RM 2,54 mm 100,97 x 99,06 mm
Kann ich die RE 017LF Karte für Hochfrequenzanwendungen verwenden?
Für grundlegende Hochfrequenzanwendungen im Hobby- oder Prototypenbereich kann die Karte durchaus geeignet sein, solange die Impedanzkontrolle und Abschirmung durch das Schaltungsdesign selbst realisiert wird. Für professionelle HF-Anwendungen mit strikten Impedanzvorgaben sind spezialisierte Leiterplattenmaterialien und -konstruktionen oft vorteilhafter.
Welche Arten von Komponenten kann ich auf dieser Karte montieren?
Aufgrund des 2,54 mm Rastermaßes und der großzügigen Fläche können Sie praktisch alle gängigen bedrahteten Bauteile montieren, darunter Widerstände, Kondensatoren, Transistoren, integrierte Schaltkreise (ICs) im DIP-Gehäuse, Steckerleisten, Sensoren, Relais und viele mehr. Auch kleinere SMD-Bauteile können mit entsprechenden Adapterplatinen oder durch direkte Bestückung verwendet werden.
Wie stabil ist die RE 017LF Karte?
Die Karte ist dank des FR4-Trägermaterials sehr stabil und widerstandsfähig gegen mechanische Belastungen. Die Dicke des Materials (typischerweise 1,6 mm) trägt zusätzlich zur Robustheit bei, was sie für den Einsatz in Prototypen und Testaufbauten ideal macht, die möglicherweise häufiger manipuliert werden.
Sind die Lötpunkte auf der RE 017LF Karte bereits mit Lot überzogen?
In der Regel sind Laborkarten wie die RE 017LF mit blanken, unbeschichteten Kupferflächen für die Durchkontaktierungen versehen. Dies bietet maximale Flexibilität beim Löten und ermöglicht eine gute Benetzung durch das Lot. Eine Lotüberzug ist nicht standardmäßig vorhanden, kann aber nachträglich aufgetragen werden.
Wie unterscheidet sich diese Karte von einer Universalplatine?
Im Vergleich zu einfachen Universalplatinen mit größeren, oft unregelmäßigen Lochrastern oder vorgegebenen Verbindungsmustern bietet die RE 017LF durch ihr präzises und konsistentes 2,54 mm Raster eine deutlich höhere Flexibilität und Kompatibilität mit Standardkomponenten. Das FR4-Material ist zudem robuster und besser isolierend als viele günstigere Alternativen.
Kann ich die RE 017LF Karte für den Einsatz in rauen Umgebungen verwenden?
FR4 bietet eine gute Beständigkeit gegen Feuchtigkeit und viele Chemikalien, was sie für einige raue Umgebungen geeignet macht. Für extreme Bedingungen wie hohe Temperaturen, starke Vibrationen oder aggressive chemische Einflüsse sind jedoch spezialisierte Leiterplattenmaterialien und Schutzbeschichtungen erforderlich.
Wie vermeide ich Kurzschlüsse beim Bestücken der Karte?
Um Kurzschlüsse zu vermeiden, stellen Sie sicher, dass keine Lötbrücken zwischen benachbarten Leiterbahnen entstehen. Achten Sie auf die korrekte Ausrichtung der Bauteile, insbesondere bei polarisierten Komponenten. Eine sorgfältige Löttechnik und gegebenenfalls die Verwendung von Lötkolben mit feiner Spitze sind empfehlenswert. Nach dem Löten kann eine visuelle Inspektion oder ein einfacher Durchgangstest helfen, Fehler zu identifizieren.
