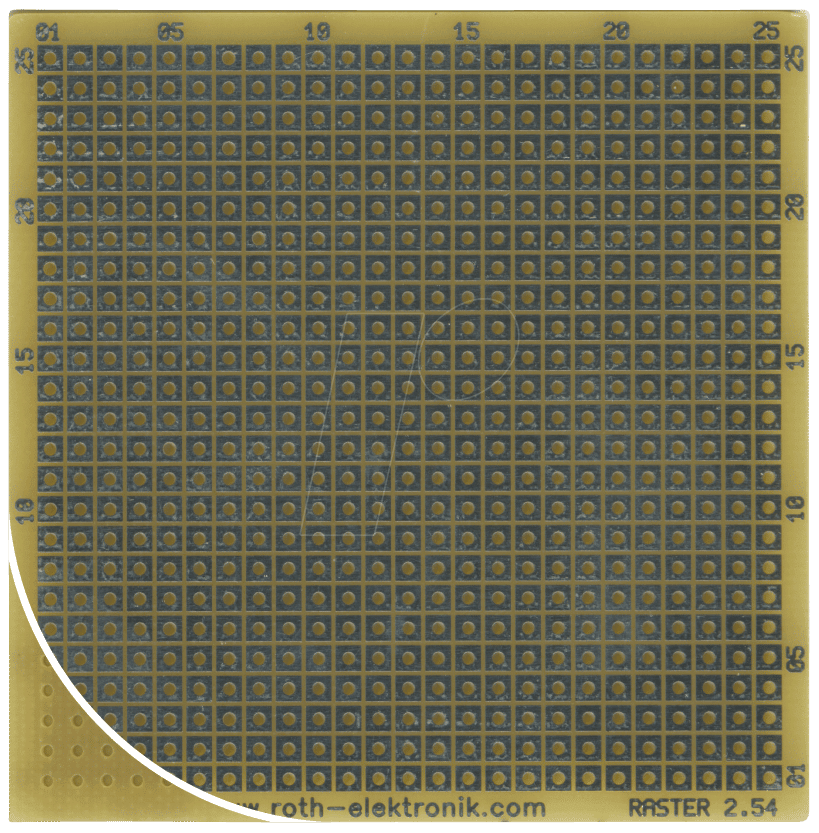

RE 016LF – Ihre Präzisions-Laborplatine für anspruchsvolle Elektronikprojekte
Die RE 016LF Laborplatine ist die ultimative Lösung für Ingenieure, Entwickler und Hobbyisten, die eine robuste und vielseitige Basis für ihre Prototypen und Kleinserienentwicklung benötigen. Sie löst das Problem unzureichender oder instabiler Verdrahtungspunkte, indem sie eine standardisierte und zuverlässige Plattform für die Integration verschiedenster elektronischer Komponenten bietet. Ideal für anyone, der Wert auf Präzision, Langlebigkeit und einfache Handhabung legt.
Überlegene Konstruktion für maximale Zuverlässigkeit
Standardmäßige Lochrasterplatinen können schnell an ihre Grenzen stoßen, wenn es um die Aufnahme komplexer Schaltungen oder die Gewährleistung langfristiger Stabilität geht. Die RE 016LF unterscheidet sich durch ihr hochwertiges FR4-Material und die exakt gefertigten 2,54 mm Rastermaße, die eine präzise Bestückung und sichere Lötverbindungen ermöglichen. Dies garantiert eine überlegene Performance und Zuverlässigkeit im Vergleich zu weniger spezialisierten Alternativen.
Maximale Flexibilität und einfache Handhabung
Die RE 016LF bietet eine ideale Balance zwischen Kompaktheit und nutzbarem Raum für Ihre Schaltungen. Mit ihren Abmessungen von 67,94 x 68,58 mm ist sie perfekt für eine Vielzahl von Anwendungen geeignet, von der Ausbildung im Elektronikbereich bis hin zur Entwicklung spezialisierter Mess- und Steuertechnik.
- Optimale Bestückungsdichte: Das 2,54 mm Rastermaß (auch bekannt als 0.1 Zoll oder 100 mil) ist ein internationaler Standard, der eine breite Kompatibilität mit den meisten integrierten Schaltkreisen (ICs), Steckverbindern und anderen elektronischen Bauteilen gewährleistet. Dies vereinfacht die Auswahl und Beschaffung von Komponenten erheblich.
- Robuste Bauweise: Gefertigt aus hochwertigem FR4-Epoxidharz-Gewebe, bietet diese Platine exzellente mechanische Stabilität, gute elektrische Isolationseigenschaften und eine hohe Temperaturbeständigkeit. Dies ist entscheidend für den Dauereinsatz in Laboren und anspruchsvollen Umgebungen.
- Saubere Lötpunkte: Die präzise Bohrung und metallisierte Durchkontaktierungen sorgen für zuverlässige und dauerhafte Lötverbindungen. Dies minimiert das Risiko von kalten Lötstellen oder Kurzschlüssen, was bei der Fehlerbehebung und beim zuverlässigen Betrieb von Schaltungen von immenser Bedeutung ist.
- Vereinfachte Prototypenentwicklung: Die klare Struktur und die standardisierten Abstände erleichtern das Layout und die Verdrahtung von Prototypen. Dies beschleunigt den Entwicklungsprozess und reduziert die Fehleranfälligkeit.
- Skalierbarkeit: Die standardisierten Abmessungen ermöglichen eine einfache Integration in größere Projekte oder Gehäuse, wo mehrere Platinen miteinander verbunden werden müssen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | RE 016LF |
| Material Substrat | FR4 (Flammhemmendes Epoxidharz-Glasgewebe) |
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) |
| Platinenabmessungen (L x B) | 67,94 mm x 68,58 mm |
| Lagenanzahl | 1-lagig (Referenz zur Standard-Laborplatine) |
| Oberfläche | Verzinnt oder unbeschichtet (Standard für viele Laborplatinen zur guten Lötbarkeit) |
| Lochdurchmesser (typisch) | Ca. 0,8 mm bis 1,0 mm (Standard für die Aufnahme gängiger bedrahteter Bauteile und Steckverbinder) |
| Anzahl der Lötpunkte (geschätzt) | Über 2000 Lötpunkte (für eine 1-lagige Platine dieser Größe mit 2,54 mm Raster) |
| Einsatzgebiet | Prototypenentwicklung, Ausbildung, Kleinserien, Testaufbauten, Reparaturen |
| Temperaturbeständigkeit | Hohe Beständigkeit, charakteristisch für FR4-Materialien (typischerweise bis zu 130°C Dauerbelastung, kurzzeitig höher) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die RE 016LF Laborkarte ist ein unverzichtbares Werkzeug für eine breite Palette von elektronischen Anwendungen. Ihre Vielseitigkeit macht sie zur ersten Wahl für:
- Bildungs- und Ausbildungseinrichtungen: Studierende und Auszubildende können hier die Grundlagen der Elektronik praktisch erlernen und erste Schaltungsprojekte realisieren, ohne sich um komplexe Platinenlayouts kümmern zu müssen.
- Hobbyisten und Maker: Für ambitionierte Elektronikbastler bietet die RE 016LF eine zuverlässige und kostengünstige Plattform für die Entwicklung eigener Projekte, von kleinen Sensoren bis hin zu komplexeren Steuerungen.
- Ingenieure und Entwickler in der Industrie: Zur schnellen Erstellung von Prototypen, Validierung von Schaltungsdesigns oder für den Aufbau von Test- und Messaufbauten ist die Präzision und Stabilität dieser Karte unerlässlich. Sie verkürzt die Entwicklungszyklen und minimiert potenzielle Fehlerquellen in frühen Phasen.
- Reparaturwerkstätten und Service-Techniker: Bei der Diagnose und Reparatur elektronischer Geräte kann die RE 016LF als Basis für die temporäre oder dauerhafte Schaltung von Ersatzkomponenten dienen.
- Forschung und Entwicklung: In Laborumgebungen, wo häufig neue Schaltungen erprobt und angepasst werden müssen, bietet die RE 016LF eine konsistente und leicht modifizierbare Grundlage.
Warum FR4 die bevorzugte Wahl ist
Das Substratmaterial FR4 (Flame Retardant 4) ist der De-facto-Standard für fast alle Leiterplattenanwendungen, und das aus gutem Grund. Seine Zusammensetzung aus einem Gewebe aus Glasfasern, die mit Epoxidharz imprägniert sind, verleiht der RE 016LF eine Reihe von entscheidenden Vorteilen:
- Mechanische Robustheit: FR4 ist sehr stabil und widerstandsfähig gegen mechanische Belastungen, was für eine Laborplatine, die häufig gehandhabt und bestückt wird, von großer Bedeutung ist.
- Elektrische Isolation: Die Harzmatrix bietet eine hervorragende elektrische Isolation zwischen den leitfähigen Bahnen und den Lötpunkten, was unerwünschte Kurzschlüsse verhindert und die Signalintegrität verbessert.
- Thermische Beständigkeit: FR4 hält Temperaturen stand, die typischerweise bei Lötprozessen auftreten, und ist für den dauerhaften Betrieb in einem weiten Temperaturbereich geeignet.
- Flammhemmende Eigenschaften: Die Bezeichnung „Flame Retardant“ weist auf die inhärente Fähigkeit des Materials hin, im Brandfall die Ausbreitung von Flammen zu verlangsamen oder zu stoppen, was ein wichtiges Sicherheitsmerkmal ist.
- Kosteneffizienz: Trotz seiner hervorragenden Eigenschaften ist FR4 ein relativ kostengünstiges Material, was die RE 016LF zu einer wirtschaftlichen Wahl für eine Vielzahl von Projekten macht.
FAQ – Häufig gestellte Fragen zu RE 016LF – Laborkarte FR4 RM 2,54 mm 67,94 x 68,58 mm
Was bedeutet das „RM 2,54 mm“ bei der Produktbezeichnung?
RM steht für Rastermaß. Das 2,54 mm Rastermaß bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Löcher auf der Platine exakt 2,54 Millimeter beträgt. Dies ist ein internationaler Standard, der eine breite Kompatibilität mit vielen elektronischen Bauteilen und Steckverbindern gewährleistet.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Diese Laborplatine ist ideal für bedrahtete (Through-Hole) elektronische Bauteile wie Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltkreise (ICs) mit DIP-Gehäusen, Relais, Steckverbinder und mehr. Die genaue Größe der Bauteilbeine sollte dem Lochdurchmesser (typischerweise 0,8 mm bis 1,0 mm) entsprechen.
Kann ich diese Platine auch für Surface Mount Devices (SMD) verwenden?
Obwohl die Hauptbestückung für Through-Hole-Bauteile ausgelegt ist, können Sie SMDs mithilfe von speziellen SMD-Adaptern oder durch direkte Lötungen von kleinen SMDs auf den Durchkontaktierungen oder durch Erstellen eigener feiner Leiterbahnen verwenden. Dies erfordert jedoch fortgeschrittene Lötkenntnisse und ist nicht die primäre Anwendung.
Wie unterscheidet sich die RE 016LF von einer „echten“ geätzten Leiterplatte?
Eine geätzte Leiterplatte (PCB) wird individuell nach einem spezifischen Schaltungsdesign gefertigt, mit exakt definierten Leiterbahnen und -breiten. Die RE 016LF ist eine Lochrasterplatine, die als universelle Basis dient, auf der Sie Ihre Schaltung durch Verdrahtung und Löten selbst aufbauen. Sie bietet nicht die Miniaturisierung und die optimierten elektrischen Eigenschaften einer individuell gefertigten PCB, ist aber flexibler und schneller für Prototypen und Kleinserien einsetzbar.
Wie kann ich sicherstellen, dass meine Verdrahtung stabil ist?
Die Stabilität Ihrer Verdrahtung hängt von der Qualität Ihrer Lötverbindungen ab. Achten Sie darauf, die Lötstellen sauber, glänzend und vollständig zu gestalten. Verwenden Sie gegebenenfalls auch kurze Stücke Draht, um Verbindungen zwischen den Lötpunkten herzustellen, anstatt lange, überstehende Kabel zu verwenden, die mechanischer Belastung ausgesetzt sein könnten.
Ist diese Platine für Hochfrequenzanwendungen geeignet?
Für grundlegende Hochfrequenzschaltungen bis zu moderaten Frequenzen kann die RE 016LF unter Beachtung von guten Verdrahtungspraktiken (kurze Leitungen, Masseflächen) verwendet werden. Für sehr hohe Frequenzen oder anspruchsvolle HF-Designs sind jedoch speziell geätzte PCBs mit kontrollierter Impedanz und besseren Masseflächen-Konfigurationen oft die überlegene Wahl.
Woher weiß ich, wie viele Lötpunkte ich zur Verfügung habe?
Die Gesamtzahl der Lötpunkte lässt sich schätzen, indem man die Anzahl der Reihen mit der Anzahl der Säulen multipliziert und dann die Lötpunkte abzieht, die für Stromschienen oder spezielle Muster reserviert sind. Bei einer Platine dieser Größe mit 2,54 mm Rasterung können Sie von Hunderten, wenn nicht Tausenden von verfügbaren Lötpunkten ausgehen, die für Ihre Schaltung genutzt werden können.
