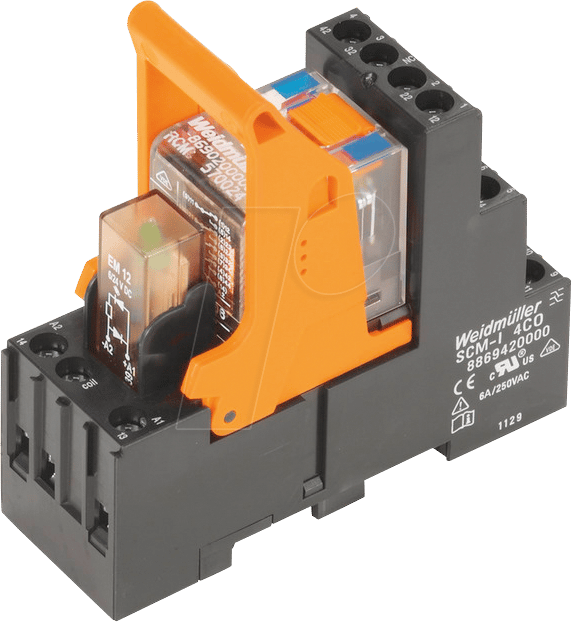

Zuverlässige Signalverarbeitung für anspruchsvolle Schaltaufgaben: RCM-I 24VDC 4CO – Ihr Präzisions-Koppelrelais
Das RCM-I 24VDC 4CO ist die ideale Lösung für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die eine robuste und zuverlässige Schnittstelle zwischen Steuergeräten und Aktoren benötigen. Dieses leistungsstarke Koppelrelais ermöglicht die sichere und effiziente Trennung von Steuer- und Lastkreisen, schützt empfindliche Steuerelektronik vor Überspannungen und Störungen und bietet flexible Schaltmöglichkeiten für komplexe Anwendungen.
Innovative Technologie für maximale Performance
Das RCM-I 24VDC 4CO setzt auf bewährte Relais-Technologie, kombiniert mit optimierten Spuleneigenschaften für einen energieeffizienten Betrieb bei 24 V DC. Die vier Wechsler (CO – Change Over) bieten maximale Flexibilität bei der Ansteuerung von Verbrauchern. Jede Kontaktbrücke kann sowohl als Schließer (NO – Normally Open) als auch als Öffner (NC – Normally Closed) konfiguriert werden, was eine Vielzahl von Verdrahtungsszenarien ermöglicht. Die hohe Schaltleistung von 6 A pro Kanal stellt sicher, dass auch anspruchsvolle Verbraucher zuverlässig geschaltet werden können. Die geringe Leistungsaufnahme der Spule minimiert die Wärmeentwicklung und erhöht somit die Lebensdauer des Moduls, selbst bei Dauerbetrieb.
Überlegene Vorteile des RCM-I 24VDC 4CO
- Vier unabhängige Wechsler (CO): Maximale Flexibilität für komplexe Schaltlogiken und die Steuerung mehrerer unabhängiger Lasten.
- Robuste Konstruktion: Gewährleistet Langlebigkeit und zuverlässigen Betrieb auch unter widrigen Umgebungsbedingungen.
- Hohe Schaltstrombelastbarkeit: Mit 6 A pro Kanal können auch leistungsfähigere Verbraucher sicher angesteuert werden.
- Energieeffizienter Betrieb: Die optimierte Spulentechnik minimiert den Energieverbrauch und die Wärmeentwicklung.
- Schutz der Steuerelektronik: Dient als galvanische Trennung und schützt empfindliche Steuergeräte vor Störgrößen des Lastkreises.
- Kompaktes Design: Ermöglicht eine platzsparende Montage auf DIN-Schienen oder in Schaltschränken.
- Zuverlässige 24 V DC Betriebsspannung: Standardspannung in vielen Industrieanwendungen, was die Integration vereinfacht.
Präzise Spezifikationen für Ihre Anwendung
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Koppelrelais |
| Modell | RCM-I 24VDC 4CO |
| Spulenspannung | 24 V DC |
| Schaltstrom pro Kontakt | 6 A |
| Anzahl Wechsler | 4 (Wechslerkontakte) |
| Kontaktmaterial | Hochwertige Silber-Nickel-Legierung für optimale Leitfähigkeit und Langlebigkeit. Bietet hervorragende Beständigkeit gegen Lichtbögen und Verschleiß. |
| Schaltleistung (ohmsche Last) | Max. 6 A bei 250 V AC / 30 V DC. Für induktive Lasten sind gegebenenfalls Schutzbeschaltungen zu berücksichtigen. |
| Betriebstemperaturbereich | -25 °C bis +50 °C. Gewährleistet Funktionalität in vielen industriellen Umgebungen. |
| Montageart | DIN-Schienenmontage (gemäß EN 60715) für einfache und sichere Installation. |
| Schutzart (Gehäuse) | IP20 (berührungsgeschützt). Ermöglicht den Einsatz in trockenen und sauberen Umgebungen. |
| Abmessungen (B x H x T) | Standard-Koppelrelais-Bauform für Hutschienenmontage. Präzise Abmessungen für planbare Schaltschrankbestückung. |
| Anschlussart | Schraubklemmen für sichere und zuverlässige elektrische Verbindungen. Geeignet für Leiterquerschnitte bis zu 2.5 mm². |
Einsatzgebiete: Wo Präzision zählt
Das RCM-I 24VDC 4CO ist prädestiniert für eine Vielzahl von Anwendungen, bei denen eine zuverlässige Signalaufbereitung und Lastschaltung gefordert ist. Dazu gehören:
- Industrielle Automatisierung: Steuerung von Ventilen, Motoren, Pumpen und anderen Aktoren basierend auf Signalen von SPS-Systemen.
- Gebäudetechnik: Schaltvorgänge in Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK), Zugangskontrollsystemen und Sicherheitseinrichtungen.
- Prozesssteuerung: Überwachung und Steuerung von Prozessparametern in chemischen, pharmazeutischen und lebensmitteltechnischen Anlagen.
- Maschinenbau: Integration in Steuerungen von Werkzeugmaschinen, Förderanlagen und Verpackungsmaschinen.
- Labor- und Messtechnik: Aufbau von Testsystemen und automatisierten Messaufbauten, bei denen präzise Schaltvorgänge erforderlich sind.
Technische Merkmale und Vorteile im Detail
Die Auswahl der richtigen Relais-Technologie ist entscheidend für die Langlebigkeit und Zuverlässigkeit einer Anlage. Das RCM-I 24VDC 4CO zeichnet sich durch seine sorgfältig ausgewählten Komponenten aus. Die Spule des Relais ist für eine Nennspannung von 24 V DC ausgelegt, eine in der Industrie weit verbreitete und sichere Versorgungsspannung. Die Energieeffizienz der Spule ist ein wichtiger Faktor, insbesondere bei Anlagen mit vielen Relais, da dies direkt die Betriebskosten und die Wärmeentwicklung im Schaltschrank beeinflusst. Die Verwendung von hochwertigem Kontaktmaterial, typischerweise einer Silber-Nickel-Legierung, garantiert eine lange Lebensdauer und geringe Übergangswiderstände über viele Schaltzyklen hinweg. Dies ist essenziell, um Leistungsverluste zu minimieren und eine zuverlässige Signalübertragung sicherzustellen.
Die vier Wechslerkontakte bieten eine bemerkenswerte Flexibilität. Jeder Kontakt ist als „Change Over“ (CO) ausgeführt, was bedeutet, dass er über einen gemeinsamen Anschluss und zwei separate Anschlussmöglichkeiten verfügt: einen normalerweise geschlossenen (NC) und einen normalerweise offenen (NO) Kontakt. Diese Konfiguration ermöglicht es, einen Stromkreis zu unterbrechen und gleichzeitig einen anderen zu schließen, oder aber einen einzelnen Steuerpfad für verschiedene Funktionen zu nutzen. Beispielsweise kann ein Ausgang des Relais dazu dienen, eine Warnleuchte zu aktivieren, während gleichzeitig ein Signal zur Abschaltung eines Prozesses an die Steuerung gesendet wird.
Die Schaltstrombelastbarkeit von 6 A pro Kanal ist ausreichend für eine Vielzahl von Standardanwendungen. Für Verbraucher, die höhere Ströme ziehen oder induktive Lasten darstellen (wie z. B. Motoren oder Spulen), ist es ratsam, die spezifischen Schaltleistungen des Relais zu prüfen und gegebenenfalls externe Schutzkomponenten wie Überspannungsableiter oder Freilaufdioden zu integrieren, um die Lebensdauer des Relais zu maximieren und eine zuverlässige Funktion zu gewährleisten.
Die Montage des RCM-I 24VDC 4CO auf einer 35mm DIN-Schiene nach EN 60715 ist ein Standardverfahren in Schaltschrankbau. Dies ermöglicht eine schnelle, sichere und organisierte Installation. Die Schraubklemmen sorgen für einen festen und dauerhaften elektrischen Kontakt, selbst bei Vibrationen. Die Kompaktheit des Moduls ermöglicht eine hohe Packungsdichte von Komponenten in Schaltschränken, was insbesondere bei Platzmangel von Vorteil ist.
FAQ – Häufig gestellte Fragen zu RCM-I 24VDC 4CO – Koppelrelais, 24 V DC, 6 A, 4 Wechsler
Was genau ist ein Koppelrelais und wofür wird es verwendet?
Ein Koppelrelais, wie das RCM-I 24VDC 4CO, dient als Schnittstelle zwischen unterschiedlichen Stromkreisen. Es ermöglicht die galvanische Trennung, d.h. die elektrische Entkopplung, zwischen einem Steuerkreis (z.B. von einer SPS) und einem Lastkreis (z.B. ein Motor oder eine Lampe). Dies schützt empfindliche Steuerkomponenten vor Überspannungen oder Störungen aus dem Lastkreis und ermöglicht die Steuerung von leistungsstarken Verbrauchern mit einem schwachen Steuersignal.
Welche Vorteile bieten die vier Wechslerkontakte (CO)?
Die vier Wechslerkontakte (Change Over) bieten maximale Flexibilität. Jeder Kontakt kann sowohl als Schließer (NO) als auch als Öffner (NC) konfiguriert werden. Dies erlaubt komplexe Schaltlogiken, beispielsweise das gleichzeitige Trennen eines Stromkreises und das Schließen eines anderen, oder die Nutzung eines einzelnen Steuerkontakts für verschiedene Funktionen.
Ist das RCM-I 24VDC 4CO für den Einsatz in rauen Industrieumgebungen geeignet?
Das Relais ist für den Einsatz in trockenen und sauberen Umgebungen mit einem Betriebstemperaturbereich von -25 °C bis +50 °C konzipiert. Die Schutzart IP20 kennzeichnet es als berührungsgeschützt. Für extrem feuchte oder staubige Umgebungen sind gegebenenfalls zusätzliche Schutzmaßnahmen für den Schaltschrank erforderlich.
Kann ich mit diesem Relais Motoren schalten?
Ja, das Relais kann Motoren bis zu einer Schaltstrombelastbarkeit von 6 A pro Kanal schalten. Bei induktiven Lasten wie Motoren ist es jedoch ratsam, die spezifischen Schaltbedingungen zu prüfen und gegebenenfalls Schutzbeschaltungen wie Freilaufdioden zu verwenden, um die Lebensdauer des Relais zu verlängern und eine zuverlässige Funktion sicherzustellen.
Welche Leiterquerschnitte können an die Schraubklemmen angeschlossen werden?
Die Schraubklemmen des RCM-I 24VDC 4CO sind für Leiterquerschnitte bis zu 2,5 mm² ausgelegt. Dies ermöglicht eine sichere und robuste elektrische Verbindung für die meisten gängigen Anschlussdrähte in der Automatisierungstechnik.
Wie wird das Koppelrelais montiert?
Das Koppelrelais ist für die Montage auf einer 35 mm DIN-Schiene (gemäß EN 60715) vorgesehen. Dies ist die gängige Standardmontageart in Schaltschränken und ermöglicht eine schnelle und sichere Befestigung.
Ist die Spulenspannung von 24 V DC eine Standardspannung in der Industrie?
Ja, 24 V DC ist eine weit verbreitete und standardisierte Niederspannung in der industriellen Automatisierung und Elektrotechnik. Dies erleichtert die Integration des RCM-I 24VDC 4CO in bestehende oder neue Anlagen, da die Versorgungsspannung oft bereits vorhanden ist.
