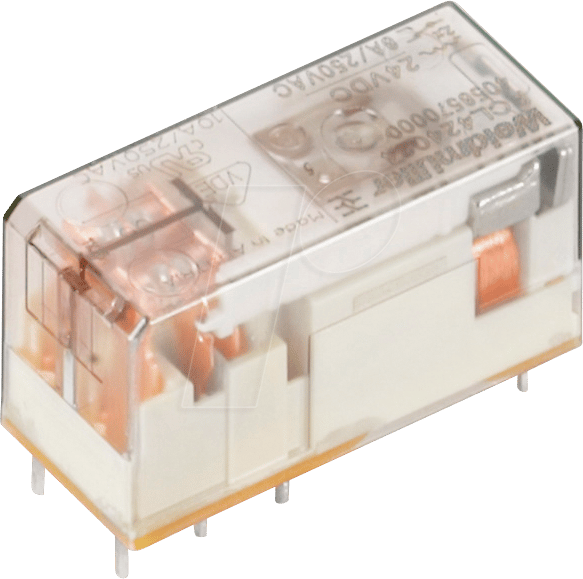

RCL 424024 – Steck-Printrelais 24 V DC, 8 A, 2 Wechsler: Zuverlässige Schalttechnik für anspruchsvolle Anwendungen
Suchen Sie nach einer robusten und präzisen Schaltkomponente, die elektrische Lasten zuverlässig trennt und schaltet? Das RCL 424024 Steck-Printrelais mit 24 V DC Betriebsspannung, 8 A Schaltstrom und zwei Wechslerkontakten (SPDT) ist die ideale Lösung für Ingenieure, Techniker und Automatisierungsexperten, die eine hohe Schaltleistung und Langlebigkeit für ihre Projekten benötigen.
Präzise Steuerung und Signalübertragung
Das RCL 424024 Steck-Printrelais wurde entwickelt, um eine präzise Steuerung von elektrischen Signalen und Lasten zu gewährleisten. Mit seiner 24-Volt-Gleichspannungs-Ansteuerung ist es perfekt für den Einsatz in einer Vielzahl von elektronischen Schaltungen und Automatisierungssystemen geeignet, bei denen Standardrelais an ihre Grenzen stoßen. Die zwei unabhängigen Wechslerkontakte (Single Pole Double Throw) bieten maximale Flexibilität bei der Signalverzweigung und Lastschaltung. Sie ermöglichen das gleichzeitige Schließen eines Kontakts und Öffnen eines anderen, was eine Vielzahl von Schaltungslogiken abbilden kann.
Überlegene Zuverlässigkeit und Leistung
Im Vergleich zu einfacheren Relaislösungen bietet das RCL 424024 Steck-Printrelais eine signifikant höhere Zuverlässigkeit und Leistung. Die robuste Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte ermöglichen eine saubere Trennung und Verbindung, was unerwünschte Schaltfunken und Kontaktprobleme minimiert. Die 8-Ampere-Schaltleistung erlaubt den Einsatz in Anwendungen, die eine höhere Strombelastbarkeit erfordern, als es bei vielen Standard-Printrelais der Fall ist.
Vielseitige Einsatzmöglichkeiten
Das RCL 424024 Steck-Printrelais ist ein vielseitiges Bauteil, das in zahlreichen Branchen und Anwendungsbereichen eingesetzt werden kann. Seine kompakte Bauform und die einfache Steckbarkeit auf einer Leiterplatte machen es ideal für:
- Industrielle Automatisierung: Steuerung von Motoren, Ventilen, Heizungselementen und anderen Aktoren in Produktionslinien und Maschinen.
- Gebäudetechnik: Schaltvorgänge in Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Mess- und Regeltechnik: Signalverzweigung und Steuerung von Messgeräten und Reglern.
- Prototypenentwicklung: Flexible Integration in neue Schaltungsdesigns und Tests.
- Sicherheitssysteme: Zuverlässiges Schalten von Alarmen und Überwachungsfunktionen.
- Laboranwendungen: Präzise Schaltung in Forschung und Entwicklung.
Technische Spezifikationen im Detail
Das RCL 424024 Steck-Printrelais zeichnet sich durch seine präzisen technischen Spezifikationen aus, die seine Leistungsfähigkeit und Anwendungsbreite definieren:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RCL |
| Modellbezeichnung | 424024 |
| Relais-Typ | Steck-Printrelais |
| Spulenspannung | 24 V DC |
| Schaltstrom (max.) | 8 A |
| Schaltkontakte | 2 Wechsler (SPDT – Single Pole Double Throw) |
| Kontaktmaterial | Hochwertige Legierung für Langlebigkeit und geringen Übergangswiderstand |
| Elektrische Lebensdauer (typisch) | Bis zu 100.000 Schaltspiele bei Nennlast, deutlich höher bei geringeren Lasten |
| Mechanische Lebensdauer (typisch) | Über 1.000.000 Schaltspiele |
| Betriebstemperaturbereich | -40°C bis +70°C |
| Montageart | Steckbar auf Leiterplatte (Printmontage) |
| Isolationsspannung (Spule/Kontakte) | Hohe Durchschlagsfestigkeit zur Vermeidung von Überschlägen |
| Schutzart | Abgedeckt, schützt vor Staub und mechanischer Beschädigung |
| Abmessungen (LxBxH, ca.) | Kompakt, optimiert für geringen Platzbedarf auf der Leiterplatte |
Qualität und Langlebigkeit der Schaltkontakte
Die Schaltkontakte des RCL 424024 Steck-Printrelais sind aus einer sorgfältig ausgewählten Legierung gefertigt. Diese Materialwahl ist entscheidend für die langfristige Zuverlässigkeit. Sie gewährleistet nicht nur einen geringen und stabilen Übergangswiderstand über die gesamte Lebensdauer des Relais, sondern minimiert auch das Risiko von Kontaktverschleiß oder Verklebungen, selbst bei häufigen Schaltvorgängen oder dem Schalten induktiver Lasten. Die 2-Wechsler-Konfiguration ermöglicht eine flexible Gestaltung Ihrer Schaltungen.
Effiziente Spulenansteuerung
Mit einer Spulenspannung von 24 V DC ist dieses Relais perfekt für den Einsatz in Systemen konzipiert, die auf dieser Standardspannung basieren. Die Spulenwicklung ist für eine effiziente Ansteuerung optimiert, sodass das Relais auch bei leicht schwankenden Spannungen zuverlässig schaltet. Der geringe Stromverbrauch der Spule trägt zur Energieeffizienz Ihrer Gesamtschaltung bei.
Robuste Bauweise für anspruchsvolle Umgebungen
Das Gehäuse des RCL 424024 Steck-Printrelais bietet einen zuverlässigen Schutz vor Umwelteinflüssen. Es schützt die empfindlichen internen Komponenten vor Staub, Feuchtigkeit und mechanischen Beschädigungen. Der breite Betriebstemperaturbereich von -40°C bis +70°C unterstreicht die Fähigkeit dieses Relais, auch unter extremen Bedingungen zuverlässig zu funktionieren. Diese Robustheit macht es zur ersten Wahl für industrielle Automatisierung und Outdoor-Anwendungen.
FAQ – Häufig gestellte Fragen zu RCL 424024 – Steck-Printrelais 24 V DC, 8 A, 2 Wechsler
Was bedeutet „2 Wechsler“ bei diesem Relais?
Die Bezeichnung „2 Wechsler“ (SPDT – Single Pole Double Throw) bedeutet, dass das Relais zwei unabhängige Schaltkreise steuern kann. Jeder Wechsler hat einen gemeinsamen Anschluss (Pol), der entweder mit einem Ruhekontakt (normalerweise offen) oder einem Arbeitskontakt (normalerweise geschlossen) verbunden werden kann. Dies ermöglicht komplexe Schaltszenarien.
Ist dieses Relais für das Schalten von Wechselspannung (AC) geeignet?
Obwohl die Spulenspannung 24 V DC beträgt, sind die Kontakte des RCL 424024 in der Regel für das Schalten von Lasten bis zu 8 A sowohl mit Gleichspannung als auch mit Wechselspannung ausgelegt. Es ist jedoch immer ratsam, die spezifischen maximalen AC-Schaltwerte des Herstellers zu prüfen, falls diese detaillierter spezifiziert sind, insbesondere bei höheren Frequenzen oder Spannungen.
Wie wird das Relais auf der Leiterplatte montiert?
Das Relais ist als Steck-Printrelais konzipiert. Es verfügt über Pins, die direkt in entsprechende Buchsen oder Durchsteckbohrungen auf einer Leiterplatte gesteckt werden können. Dies vereinfacht die Montage erheblich und ermöglicht eine schnelle und zuverlässige Verbindung.
Welche Art von Lasten kann ich mit diesem Relais schalten?
Mit einer Schaltleistung von 8 A können Sie eine Vielzahl von Lasten schalten, darunter Gleichstrommotoren, Heizwiderstände, kleine Elektromagnetventile, Beleuchtungsanwendungen und viele andere elektronische Komponenten, solange die Nennwerte des Relais nicht überschritten werden. Bei induktiven Lasten (wie Motoren oder Spulen) wird die Verwendung eines Freilauf-Dioden oder eines RC-Glieds parallel zur Last empfohlen, um Spannungsspitzen zu vermeiden.
Wie lange ist die erwartete Lebensdauer des Relais?
Das RCL 424024 Steck-Printrelais bietet eine hohe elektrische und mechanische Lebensdauer. Typischerweise kann es mit einer elektrischen Lebensdauer von bis zu 100.000 Schaltspielen bei Nennlast rechnen, während die mechanische Lebensdauer oft weit über 1.000.000 Schaltspielen liegt. Diese Werte können je nach Schaltfrequenz, Lastart und Umgebungsbedingungen variieren.
Ist das Relais gegen Staub und Feuchtigkeit geschützt?
Das Relais ist in einem geschlossenen Gehäuse ausgeführt. Dieses schützt die internen Kontakte und die Spule vor dem Eindringen von Staub und vor leichten Spritzern. Für Anwendungen mit hoher Luftfeuchtigkeit oder direktem Wasserkontakt sind jedoch zusätzliche Schutzmaßnahmen erforderlich.
Was bedeutet die Angabe „8 A“?
Die Angabe „8 A“ bezieht sich auf den maximal zulässigen Schaltstrom, den die Kontakte des Relais dauerhaft schalten können, ohne beschädigt zu werden oder ihre Leistung zu verlieren. Es ist wichtig, diesen Wert nicht zu überschreiten, um eine sichere und zuverlässige Funktion des Relais zu gewährleisten.
