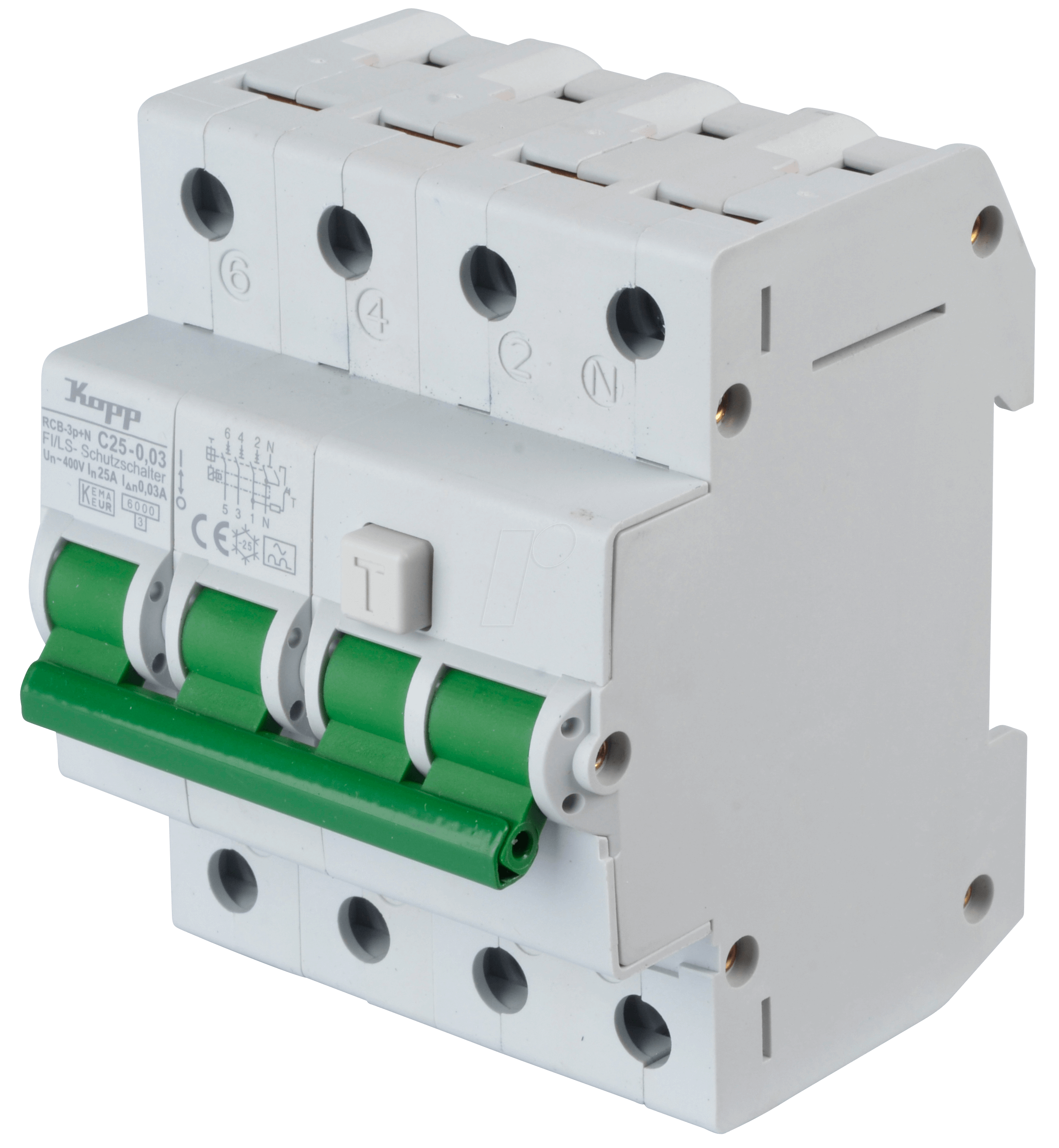

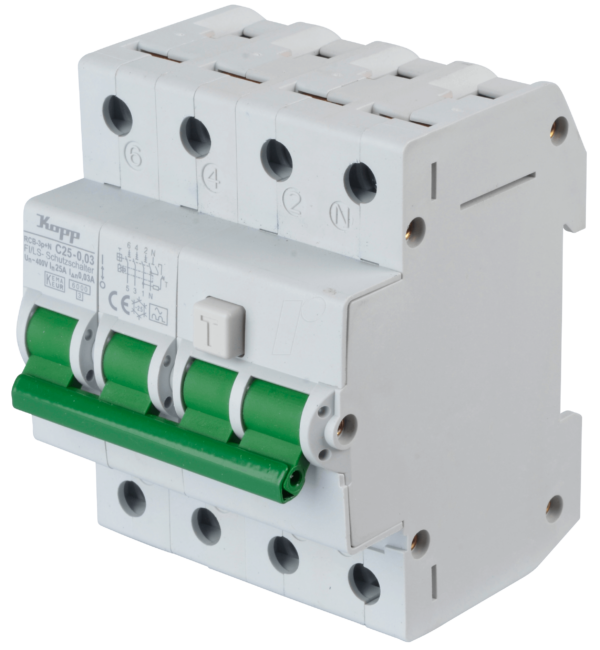

Maximale Sicherheit für Ihre Elektroinstallation: RCB 25.30-3 FI/LS-Schutzeinrichtung
Schützen Sie Ihr Zuhause, Ihr Unternehmen oder Ihre industrielle Anlage zuverlässig vor gefährlichen Fehlerströmen und Überlastungen mit der RCB 25.30-3 FI/LS-Schutzeinrichtung. Dieses hochmoderne Gerät kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einer einzigen, kompakten Einheit und ist die ideale Wahl für anspruchsvolle Elektriker, Systemintegratoren und Hausbesitzer, die kompromisslose Sicherheit und normative Konformität gewährleisten möchten.
Leistungsstarker Schutz für anspruchsvolle Anwendungen
Die RCB 25.30-3 FI/LS-Schutzeinrichtung bietet eine ausgeklügelte Lösung für den Schutz von Stromkreisen. Sie löst im Falle eines Fehlerstroms – beispielsweise durch defekte Isolierungen oder versehentlichen Kontakt mit spannungsführenden Teilen – zuverlässig aus und unterbricht sofort die Stromzufuhr, um Personen- und Sachschäden zu verhindern. Gleichzeitig schützt sie den Stromkreis vor Überlastung und Kurzschlüssen, indem sie bei Überschreitung des Nennstroms von 25 Ampere abschaltet. Die Charakteristik C gewährleistet dabei eine selektive Auslösung, die ein unnötiges Abschalten bei kurzzeitigen Anlaufströmen von Motoren oder Transformatoren vermeidet.
Ihre Vorteile im Überblick
- Doppelter Schutz in einem Gerät: Vereint FI- und LS-Funktion, spart Platz und Installationsaufwand.
- Hohe Auslöseempfindlichkeit: Ein Fehlerstrom von nur 30 mA erkennt und unterbricht die Stromversorgung, was ein hohes Maß an Personenschutz bietet.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Konformität mit Normen: Erfüllt die neuesten Sicherheitsstandards für elektrische Anlagen, z.B. DIN VDE 0100-410 und DIN VDE 0664-20.
- Einfache Installation und Wartung: Kompaktes Design und klare Anschlussklemmen erleichtern die Integration in bestehende oder neue Verteiler.
- Verbesserte Systemstabilität: Die Charakteristik C minimiert Fehlauslösungen und gewährleistet so eine kontinuierliche Verfügbarkeit Ihrer Geräte.
Technische Spezifikationen und überlegene Merkmale
Die RCB 25.30-3 FI/LS-Schutzeinrichtung zeichnet sich durch eine präzise gefertigte Konstruktion aus hochwertigen Materialien aus, die auf Langlebigkeit und höchste elektrische Leitfähigkeit ausgelegt sind. Die internen Komponenten sind sorgfältig aufeinander abgestimmt, um eine schnelle und zuverlässige Auslösung im Fehlerfall zu gewährleisten. Das Gehäusematerial bietet exzellente Isolationseigenschaften und Widerstandsfähigkeit gegenüber mechanischen Einflüssen, was die Sicherheit im Einsatz weiter erhöht. Die Kontaktmaterialien sind auf minimale Übergangswiderstände und maximale Lebensdauer ausgelegt, selbst bei häufigen Schaltzyklen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | FI/LS-Schutzeinrichtung (Fehlerstromschutzschalter kombiniert mit Leitungsschutzschalter) |
| Nennstrom (In) | 25 A (Für den Schutz von Stromkreisen mit entsprechendem Bedarf) |
| Auslösestrom (IΔn) | 30 mA (Typ A oder AC, je nach Ausführung – primär für Personenschutz) |
| Charakteristik | C (Geeignet für Geräte mit normalen Einschaltströmen wie Motoren, Transformatoren) |
| Polzahl | 2-polig (Für einpolige Wechselstromkreise mit Neutralleiter) |
| Schutzart | IP20 (Schutz gegen Fremdkörper > 12,5 mm, nicht gegen Wasser geschützt) |
| Anschlussart | Schraubklemmen (Für sichere und dauerhafte Verbindungen) |
| Betriebstemperatur | -25 °C bis +40 °C (Geeignet für eine breite Palette von Umgebungen) |
| Montage | Tragschiene 35 mm (Standardkonforme Montage in Verteilerkästen) |
| Material Gehäuse | Hochwertiger, schwer entflammbarer Thermoplast (Bietet Isolation und mechanische Stabilität) |
Einsatzgebiete und Anwendungsbereiche
Die RCB 25.30-3 FI/LS-Schutzeinrichtung ist eine unverzichtbare Komponente in nahezu jeder modernen Elektroinstallation. Sie findet breite Anwendung in:
- Wohngebäuden: Zum Schutz aller Stromkreise, insbesondere in Feuchträumen wie Bädern und Küchen, sowie für Steckdosenkreise zur Vermeidung von Stromschlägen.
- Gewerbeimmobilien: Zur Absicherung von Büroräumen, Verkaufsflächen und Werkstätten, um die Sicherheit von Mitarbeitern und Kunden zu gewährleisten.
- Industrieanlagen: Zum Schutz von Maschinen und Anlagen in Produktionsumgebungen, wo hohe Anforderungen an die elektrische Sicherheit gestellt werden.
- Landwirtschaft: Zur Absicherung von Stallungen, landwirtschaftlichen Maschinen und Bewässerungssystemen, wo Feuchtigkeit und Staub die Risiken erhöhen.
- Öffentliche Gebäude: In Schulen, Krankenhäusern und öffentlichen Einrichtungen, wo höchste Sicherheitsstandards gefordert sind.
Die Charakteristik C macht sie zudem besonders geeignet für Anwendungen, bei denen Geräte mit erhöhten Einschaltströmen betrieben werden, wie z.B. Pumpen, Lüfter oder bestimmte Haushaltsgroßgeräte. Dies minimiert unnötige Auslösungen und gewährleistet eine höhere Verfügbarkeit der angeschlossenen Verbraucher.
Präziser Schutz gegen spezifische Gefahren
Fehlerströme stellen eine der größten Gefahren in elektrischen Anlagen dar. Sie können durch beschädigte Isolierungen, Feuchtigkeit oder unsachgemäße Handhabung entstehen und zu schweren Stromunfällen führen. Die RCB 25.30-3 erkennt derartige Fehlerströme mit einer Empfindlichkeit von 30 mA und unterbricht die Stromversorgung in Millisekunden, noch bevor ein für den Menschen lebensgefährlicher Zustand eintreten kann. Dies ist eine entscheidende Maßnahme zur Erfüllung der gesetzlichen Anforderungen zum Personenschutz gemäß den relevanten Normen.
Neben dem Personenschutz schützt die integrierte Leitungsschutzfunktion die Anlage vor den Folgen von Überlastung und Kurzschluss. Eine Überlastung kann durch den Anschluss zu vieler Verbraucher an einen Stromkreis oder durch defekte Geräte entstehen, was zu übermäßiger Wärmeentwicklung und Brandgefahr führt. Ein Kurzschluss, die schlagartige Verbindung von Außen- und Neutralleiter, kann extrem hohe Ströme verursachen, die Kabel und Geräte beschädigen. Die Charakteristik C ist so gewählt, dass sie einen gewissen Strom über einen kurzen Zeitraum zulässt, um typische Einschaltvorgänge zu tolerieren, jedoch bei anhaltender Überlastung oder gefährlichen Kurzschlussströmen zuverlässig auslöst.
Konformität und normativer Anspruch
Die RCB 25.30-3 FI/LS-Schutzeinrichtung ist konzipiert und geprüft nach den strengen Anforderungen internationaler und nationaler Normen, darunter die IEC 61009-1 und die DIN VDE 0664-20. Die Einhaltung dieser Normen ist nicht nur eine gesetzliche Vorgabe, sondern ein wesentlicher Faktor für die Gewährleistung der Sicherheit und Zuverlässigkeit Ihrer elektrischen Installationen. Durch die Verwendung zertifizierter Komponenten wie der RCB 25.30-3 stellen Sie sicher, dass Ihre Anlage den höchsten Sicherheitsstandards entspricht und Sie im Schadensfall abgesichert sind.
Hochwertige Materialien und langlebige Konstruktion
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer einer FI/LS-Schutzeinrichtung. Das Gehäuse der RCB 25.30-3 besteht aus einem robusten, schwer entflammbaren Thermoplast, der eine hohe elektrische Isolation bietet und gleichzeitig mechanischen Beanspruchungen standhält. Die inneren Kontakte sind aus einer speziellen Legierung gefertigt, die für ihre hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies minimiert den Übergangswiderstand, reduziert die Wärmeentwicklung und gewährleistet eine zuverlässige Funktion über viele Schaltzyklen hinweg. Die klare Kennzeichnung der Anschlüsse und die solide Bauweise der Klemmen sorgen für eine einfache und sichere Verdrahtung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat.
FAQ – Häufig gestellte Fragen zu RCB 25.30-3 – FI/LS-Schutzeinrichtung, Char. C, 25 A, 30 mA
Was ist der Unterschied zwischen einer FI/LS-Schutzeinrichtung und separaten FI- und LS-Schaltern?
Eine FI/LS-Schutzeinrichtung kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem einzigen Gerät. Dies spart Platz im Verteilerkasten, reduziert den Installationsaufwand und vereinfacht die Verdrahtung im Vergleich zur Verwendung von zwei separaten Komponenten.
Welche Art von Fehlerströmen erkennt die RCB 25.30-3?
Die RCB 25.30-3 ist typischerweise für den Schutz gegen sinusförmige Wechselfehlerströme ausgelegt (Typ AC). Für Anwendungen mit pulsierenden Gleichfehlerströmen oder glattem Gleichfehlerstrom wären Geräte vom Typ A oder B erforderlich. Bitte prüfen Sie die genaue Spezifikation des Produkts, um den genauen Typ zu ermitteln.
Wofür steht die Charakteristik C bei einem Leitungsschutzschalter?
Die Charakteristik C beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlastung. Charakteristik C bedeutet, dass der Schalter bei etwa 5- bis 10-fachen des Nennstroms auslöst. Dies ist ideal für Anwendungen mit höheren Einschaltströmen, wie z.B. Elektromotoren, Transformatoren oder bestimmte Haushaltsgeräte, da es ein unnötiges Auslösen bei kurzen Stromspitzen verhindert.
Ist die RCB 25.30-3 für den Einsatz in Feuchträumen geeignet?
Ja, die RCB 25.30-3 mit einer Fehlerstrom-Auslöseschwelle von 30 mA ist dringend für den Einsatz in Feuchträumen wie Bädern und Küchen empfohlen, um das Risiko eines Stromschlags zu minimieren. Die Schutzart IP20 bedeutet jedoch, dass das Gerät selbst nicht gegen Wasser geschützt ist und daher in einer geeigneten Verteilungseinheit montiert werden muss.
Wie oft sollte die Funktion der FI/LS-Schutzeinrichtung überprüft werden?
Es wird empfohlen, die Funktion von FI-Schutzschaltern und FI/LS-Schutzeinrichtungen regelmäßig zu überprüfen, üblicherweise mindestens einmal im Jahr. Dies kann durch Betätigen des Prüftasters am Gerät erfolgen. Eine regelmäßige Wartung durch qualifiziertes Fachpersonal ist für die Gewährleistung der dauerhaften Sicherheit unerlässlich.
Was bedeutet die Polzahl 2-polig?
Ein 2-poliges Gerät verfügt über zwei schaltbare Pole. Dies bedeutet, dass sowohl der Außenleiter (Phase) als auch der Neutralleiter unterbrochen werden, wenn ein Fehler auftritt. Dies ist die Standardkonfiguration für den Schutz von einpoligen Wechselstromkreisen und bietet einen höheren Sicherheitsstandard als einpolige Schalter.
Welche Normen muss die RCB 25.30-3 erfüllen?
Die RCB 25.30-3 FI/LS-Schutzeinrichtung muss den relevanten Normen wie der IEC 61009-1 (für FI/LS-Kombinationsschalter) und den nationalen Umsetzungsnormen wie der DIN VDE 0664-20 in Deutschland entsprechen. Diese Normen definieren die technischen Anforderungen, Prüfverfahren und Leistungskriterien für solche Geräte.
