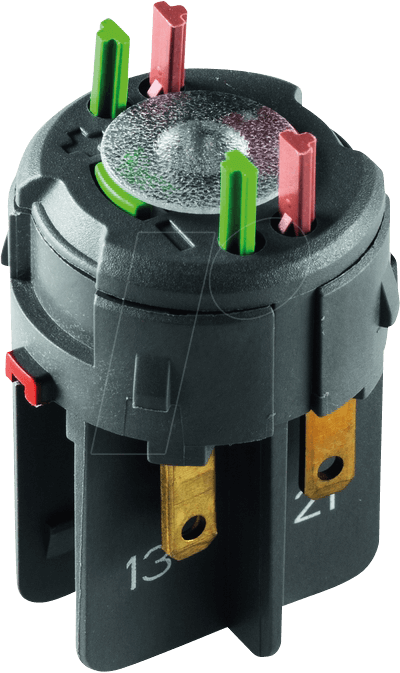

RAFI 38.95.05 – FS – Universal Schaltelement – QC, 1 Ö + 1S, + Lichtleiter: Präzision und Zuverlässigkeit für anspruchsvolle Schaltkreise
Das RAFI 38.95.05 – FS – Universal Schaltelement mit Schnellanschluss (QC), einer Öffner- und Schließerkontakteinheit sowie einem integrierten Lichtleiter adressiert die Notwendigkeit zuverlässiger und vielseitiger Schaltdienste in komplexen elektrischen und elektronischen Systemen. Dieses Schaltelement ist die ideale Lösung für Ingenieure, Techniker und Systemintegratoren, die eine robuste und präzise Steuerungskomponente für industrielle Automatisierung, Mess- und Prüftechnik sowie anspruchsvolle Schaltanwendungen benötigen, bei denen sowohl Signalgebung als auch Statusanzeige erforderlich sind.
Innovative Konstruktion und überlegene Funktionalität
Das RAFI 38.95.05 unterscheidet sich von simplen Schaltern durch seine ausgeklügelte Konstruktion, die eine Kombination aus mechanischer Integrität und elektrischer Leistungsfähigkeit bietet. Der Schnellanschluss (QC) ermöglicht eine schnelle und sichere Montage, was gerade in zeitkritischen Installationsumgebungen von unschätzbarem Wert ist. Die integrierte 1 Ö + 1 S Kontakteinheit bietet eine duale Funktionalität innerhalb eines einzigen Elements: Ein Öffnerkontakt (Ö) öffnet den Stromkreis, wenn das Element betätigt wird, während ein Schließerkontakt (S) den Stromkreis schließt. Diese Konfiguration erlaubt komplexe Steuerlogiken, beispielsweise die gleichzeitige Aktivierung einer Funktion und Deaktivierung einer anderen. Der integrierte Lichtleiter dient der visuellen Rückmeldung, was die Bedienbarkeit und Diagnosefähigkeit erheblich verbessert. Statt einzelner Komponenten für Schaltfunktion und Statusanzeige bietet dieses Element eine integrierte Lösung, die Platz spart, die Verdrahtung vereinfacht und potenzielle Fehlerquellen reduziert.
Vorteile des RAFI 38.95.05 – FS – Universal Schaltelement
- Vielseitige Schaltmöglichkeiten: Die Kombination aus einem Öffner- und einem Schließerkontakt (1 Ö + 1 S) ermöglicht flexible Schaltungsdesigns für komplexe Steuerungsaufgaben.
- Effiziente Installation: Der Schnellanschluss (QC) minimiert den Montageaufwand und erhöht die Effizienz bei der Installation und Wartung.
- Klare Zustandsanzeige: Der integrierte Lichtleiter bietet eine sofort erkennbare visuelle Rückmeldung über den Schaltzustand, was die Bedienungssicherheit und Fehlerdiagnose verbessert.
- Robuste Bauweise: RAFI-Produkte sind bekannt für ihre Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen.
- Platzsparendes Design: Die Integration mehrerer Funktionen in einem Element reduziert den Bedarf an einzelnen Bauteilen und optimiert den verfügbaren Bauraum.
- Optimierte Signalverarbeitung: Die präzise und zuverlässige Kontaktierung gewährleistet eine saubere Signalübertragung und verhindert unerwünschte Kontaktprobleme.
Technische Spezifikationen und Materialqualität
Die Konstruktion des RAFI 38.95.05 – FS – Universal Schaltelement – QC, 1 Ö + 1 S, + Lichtleiter basiert auf hochwertigen Materialien, die für Langlebigkeit und zuverlässige Funktion unter diversen Betriebsbedingungen konzipiert sind. Die Kontakte sind in der Regel aus einer Legierung gefertigt, die eine hohe Leitfähigkeit und Beständigkeit gegen Oxidation aufweist, um eine geringe Kontaktimpedanz über die gesamte Lebensdauer zu gewährleisten. Das Gehäusematerial ist oft ein robustes technisches Polymer, das mechanischer Belastung, chemischen Einflüssen und thermischen Schwankungen standhält. Der Lichtleiter besteht aus transparentem, UV-beständigem Kunststoff, der eine effiziente Lichtleitung ermöglicht und auch nach langer Nutzungsdauer seine optischen Eigenschaften behält. Die spezifische Auslegung der Kontakteinheit folgt den Normen für elektrische Schaltgeräte, um eine sichere und konforme Anwendung zu gewährleisten.
Anwendungsgebiete und Integration in komplexe Systeme
Das RAFI 38.95.05 – FS – Universal Schaltelement findet breite Anwendung in verschiedensten Industriebereichen. In der industriellen Automatisierung dient es als integraler Bestandteil von Steuerpulten, Maschinenbedienfeldern und Sicherheitsschaltungen. Es kann beispielsweise zur Überwachung von Türen oder Schutzvorrichtungen eingesetzt werden, wo beim Öffnen ein Signal an die Steuerung gesendet und gleichzeitig eine Warnleuchte aktiviert wird. In der Mess- und Prüftechnik ermöglicht es die präzise Ansteuerung von Messgeräten oder die Signalisierung von Messergebnissen. Auch in der Gebäudetechnik, bei der Steuerung von Lüftungsanlagen oder in Notfallsystemen, bietet dieses Schaltelement eine zuverlässige Lösung. Die Flexibilität durch die 1 Ö + 1 S Konfiguration macht es zudem attraktiv für Prototypenentwicklung und kundenspezifische Lösungen, bei denen Standardkomponenten an ihre Grenzen stoßen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | RAFI |
| Modell | 38.95.05 – FS |
| Typ | Universal Schaltelement |
| Anschlussart | Schnellanschluss (QC) |
| Kontaktbestückung | 1 Öffner (Ö) + 1 Schließer (S) |
| Zusatzfunktion | Integriertem Lichtleiter für Zustandsanzeige |
| Material Gehäuse | Hochwertiger technischer Kunststoff für Langlebigkeit und Beständigkeit |
| Kontaktmaterial | Legierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit für minimale Übergangswiderstände |
| Lebensdauer (mechanisch) | Optimiert für hohe Zyklenzahlen, typisch für RAFI-Produkte |
| Betriebstemperaturbereich | Erfüllt Industriestandards für zuverlässigen Einsatz in variablen Umgebungen |
| Schutzart (typisch) | Entwickelt für den Einsatz in Umgebungen, die Schutz vor Staub und Spritzwasser erfordern |
| Montage | Konzipiert für schnelle und sichere Integration in bestehende Systeme |
FAQ – Häufig gestellte Fragen zu RAFI 38.95.05 – FS – Universal Schaltelement – QC, 1 Ö + 1S, + Lichtleiter
Kann das RAFI 38.95.05 in sicherheitsrelevanten Anwendungen eingesetzt werden?
Ja, das RAFI 38.95.05 – FS – Universal Schaltelement ist aufgrund seiner präzisen Schaltcharakteristik und robusten Bauweise für viele sicherheitsrelevante Anwendungen geeignet, sofern die spezifischen Anforderungen der jeweiligen Normen (z.B. EN ISO 13849) durch das Gesamtsystem erfüllt werden. Die Öffner- und Schließerkontakte bieten die notwendige Flexibilität für redundante Schaltungen.
Welche Vorteile bietet der Schnellanschluss (QC) gegenüber herkömmlichen Löt- oder Schraubanschlüssen?
Der Schnellanschluss (QC) ermöglicht eine deutlich schnellere und werkzeuglose Montage. Dies reduziert die Installationszeit erheblich, minimiert das Risiko von Verdrahtungsfehlern und erleichtert die Wartung und den Austausch des Schaltelements. Die Verbindung ist zudem oft vibrationssicherer als bei einfachen Schraubklemmen.
Wie wird der integrierte Lichtleiter mit Strom versorgt?
Der integrierte Lichtleiter wird üblicherweise über separate Anschlusspins oder durch die elektrische Verschaltung mit der Stromversorgung des Schaltelements selbst mit Energie versorgt. Die genaue Konfiguration hängt vom spezifischen Anschlussbild ab, das vom Hersteller bereitgestellt wird.
Ist das RAFI 38.95.05 für hohe Stromstärken oder Spannungen ausgelegt?
Die spezifischen Nennwerte für Stromstärke und Spannung sind den technischen Datenblättern des Herstellers zu entnehmen. RAFI-Produkte sind in der Regel für anspruchsvolle industrielle Anwendungen konzipiert, jedoch ist die Überprüfung der Grenzwerte unerlässlich, um eine Überlastung zu vermeiden.
Welche Art von Beleuchtung gibt der Lichtleiter aus?
Die Art der Beleuchtung (z.B. Farbe, Helligkeit) hängt vom integrierten Leuchtmittel ab. Häufig werden Standard-LEDs verwendet, die je nach Ausführung und Anwendung in verschiedenen Farben erhältlich sein können. Ohne weitere Spezifikationen handelt es sich meist um eine standardmäßige, gut sichtbare Anzeige.
Ist das Schaltelement für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Eignung für explosionsgefährdete Bereiche hängt von der spezifischen Zulassung und Zertifizierung des Produkts ab. Generell sind für solche Umgebungen spezielle Schaltelemente erforderlich. Die Standardausführung des RAFI 38.95.05 ist üblicherweise nicht für den Einsatz in Ex-Zonen zertifiziert.
Wie kann die Lebensdauer des Schaltelements maximiert werden?
Die Lebensdauer wird durch die Einhaltung der zulässigen Betriebsströme und -spannungen, die Vermeidung von Überlastung, den Schutz vor extremen Umwelteinflüssen (wie Feuchtigkeit, aggressive Chemikalien, extreme Temperaturen) und die korrekte Montage sichergestellt. Die Auswahl eines Schaltelements, dessen Nennwerte deutlich über den erwarteten Betriebsanforderungen liegen, trägt ebenfalls zur Langlebigkeit bei.
