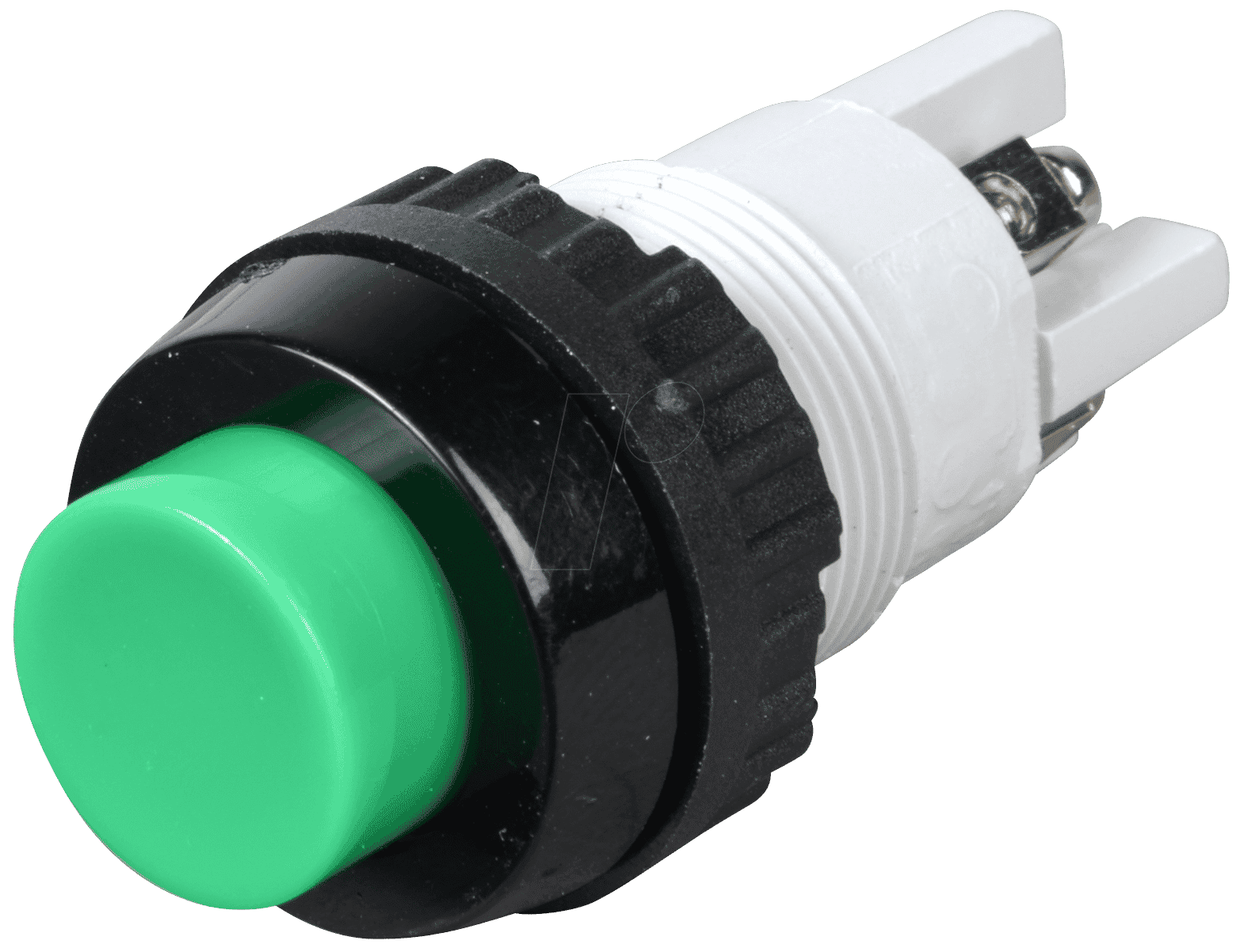

RAFI 120.507 Drucktaster: Zuverlässige Schaltfunktion für anspruchsvolle Anwendungen
Sie suchen einen robusten und zuverlässigen Drucktaster für Ihre technischen Installationen, der präzise und langlebige Schaltvorgänge gewährleistet? Der RAFI 120.507 Drucktaster mit einer Nennspannung von 2A bei 250VAC und zwei Schließerkontakten (Öffner/Schließer) in einem klassischen Grün ist die ideale Lösung für Elektriker, Maschinenbauer und Anlagenbetreiber, die Wert auf Qualität und Sicherheit legen. Dieses Bauteil bietet eine bewährte Technologie für den zuverlässigen Einsatz in Schaltschränken, Steuerpulten und industriellen Geräten, wo Fehlfunktionen kostspielige Folgen haben können.
Überlegene Technologie und Präzision von RAFI
Im Gegensatz zu einfacheren Schaltelementen zeichnet sich der RAFI 120.507 durch seine präzise Konstruktion und die Verwendung hochwertiger Materialien aus. Die garantierte Schaltleistung von 2A bei 250VAC übersteigt die Anforderungen vieler Standardanwendungen und sorgt für eine überlegene Langlebigkeit und Betriebssicherheit. Die klare Indikation durch die grüne Farbe und die definierte Betätigungskraft sorgen für eine intuitive Bedienung und minimieren Fehlerquellen in der Installation und im Betrieb.
Konstruktion und Schaltverhalten
Der RAFI 120.507 Drucktaster ist ein mechanisches Bauteil, das nach dem Prinzip der Schließerkontakte funktioniert. Bei Betätigung des Tasters wird ein interner Schaltmechanismus ausgelöst, der einen elektrischen Stromkreis schließt. Die Bezeichnung „2x (Ein)“ impliziert, dass der Taster über zwei unabhängige Schließerkontakte verfügt, die gleichzeitig aktiviert werden. Dies ermöglicht die Steuerung von zwei getrennten Stromkreisen oder die Realisierung komplexerer Logikfunktionen in einer einzigen Komponente. Die Kontaktart „Schließer“ bedeutet, dass der Stromkreis im Ruhezustand geöffnet ist und erst bei Betätigung des Tasters geschlossen wird.
Technische Spezifikationen und Vorteile
- Hohe Schaltleistung: Mit einer Nennbelastbarkeit von 2A bei 250VAC ist dieser Drucktaster für eine Vielzahl von Anwendungen in der Industrie und im Gewerbe geeignet. Er bewältigt mühelos die Anforderungen von kleineren Motoren, Beleuchtungssystemen oder Steuergeräten.
- Doppelte Schließerfunktion: Die zwei getrennten Schließerkontakte (2x NC – Normally Closed ist hier nicht korrekt, es sind zwei Schließer – NO – Normally Open) bieten Flexibilität bei der Verdrahtung. Sie können damit zwei separate Stromkreise gleichzeitig schalten oder als redundante Schaltung für erhöhte Sicherheit eingesetzt werden.
- Langlebige Konstruktion: RAFI-Produkte sind bekannt für ihre Robustheit. Der RAFI 120.507 ist konzipiert, um eine hohe Anzahl von Schaltspielen zu überstehen, was ihn zu einer kosteneffizienten Lösung für den langfristigen Einsatz macht.
- Intuitive Betätigung: Der Taster bietet ein klares taktiles Feedback, sodass der Anwender jederzeit sicher sein kann, dass die Betätigung erfolgreich war. Dies ist besonders wichtig in Umgebungen mit hoher Geräuschkulisse oder bei der Bedienung durch Personal mit Handschuhen.
- Klar erkennbare Kennzeichnung: Die grüne Farbgebung des Tasters dient nicht nur der Ästhetik, sondern auch der schnellen Identifizierung in komplexen Schaltschrankanordnungen. Dies erleichtert die Fehlersuche und Wartung erheblich.
- Standardisierte Einbaumaße: Mit einem Einbaudurchmesser von Ø22mm und einer nutzbaren Montagefläche von Ø18,2mm passt dieser Drucktaster in gängige Aussparungen in Schaltschranktüren und Bedienfeldern. Dies erleichtert die Nachrüstung und den Austausch bestehender Komponenten.
Qualität und Zuverlässigkeit im Detail
Der RAFI 120.507 Drucktaster repräsentiert die Ingenieurskunst, die hinter der Marke RAFI steht. Die sorgfältige Auswahl der Materialien für Gehäuse und Kontakte gewährleistet eine ausgezeichnete Korrosionsbeständigkeit und eine hohe elektrische Leitfähigkeit. Die präzise gefertigten mechanischen Teile im Inneren des Tasters sorgen für einen geringen Verschleiß und eine gleichbleibende Kontaktqualität über die gesamte Lebensdauer. Die grüne Farbe des Betätigungselements ist nicht nur ein optisches Merkmal, sondern oft auch Teil eines standardisierten Farbcodes, der für die klare Funktionstrennung in elektrischen Installationen von entscheidender Bedeutung ist. Die Nennspannung von 250VAC und der Strom von 2A sind sorgfältig aufeinander abgestimmt, um einen sicheren und zuverlässigen Betrieb unter typischen industriellen Bedingungen zu gewährleisten.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | RAFI |
| Modell | 120.507 |
| Nennspannung | 250VAC |
| Nennstrom | 2A |
| Schaltfunktion | 2x Schließer (NO) |
| Farbe | Grün |
| Einbaudurchmesser | Ø22mm |
| Frontplattengröße (Montagefläche) | Ø18,2mm |
| Betätigungsart | Drucktaster (momentan) |
| Material Gehäuse | Hochwertiger Kunststoff, robust und beständig gegenüber Umwelteinflüssen. |
| Kontaktmaterial | Legierung mit hoher elektrischer Leitfähigkeit und geringem Verschleiß, optimiert für Langlebigkeit. |
| Schutzart (typisch für diese Bauform) | Bei fachgerechter Montage typischerweise IP20 auf der Rückseite und je nach Ausführung auch auf der Frontseite. |
| Umgebungstemperatur (Betrieb) | Optimiert für den Einsatz in industriellen Umgebungen, typischerweise -25°C bis +70°C. |
| Mechanische Lebensdauer | Erwartete Lebensdauer im Bereich von mehreren Hunderttausend bis zu Millionen von Schaltspielen, abhängig von der Belastung und Einsatzbedingungen. |
Einsatzmöglichkeiten und Anwendungsbereiche
Der RAFI 120.507 Drucktaster ist ein vielseitiges Schaltglied, das in einer breiten Palette von Branchen und Anwendungen eingesetzt werden kann. Seine robuste Bauweise und die hohe Schaltleistung prädestinieren ihn für den Einsatz in:
- Industrielle Automatisierung: Steuerung von Maschinen, Anlagen und Fertigungsprozessen.
- Schaltschrankbau: Zuverlässige Betätigungselemente für Steuer- und Verteilungsanlagen.
- Gebäudetechnik: Steuerung von Beleuchtung, Lüftung oder Sicherheitssystemen.
- Maschinenbau: Integration in Bedienpanels von Werkzeugmaschinen, Robotern oder Fördertechnik.
- Fahrzeugbau: In speziellen Anwendungen, wo eine robuste und zuverlässige Betätigung erforderlich ist.
- Labor und Forschung: Präzise Schaltung in Mess- und Prüfaufbauten.
Die grüne Farbgebung kann zudem für die Kennzeichnung von „Start“-Funktionen oder anderen spezifischen Betriebszuständen genutzt werden, was die Bedienung und Wartung vereinfacht.
FAQ – Häufig gestellte Fragen zu RAFI 120.507 – Drucktaster 2A-250VAC 2x (Ein) Ø22/18,2mm gn
Was bedeutet „2x (Ein)“ bei diesem Drucktaster?
Die Bezeichnung „2x (Ein)“ bedeutet, dass der Drucktaster über zwei unabhängige Schließerkontakte verfügt. Bei jedem Betätigen des Tasters werden diese beiden Kontakte gleichzeitig geschlossen, wodurch zwei separate Stromkreise geschaltet werden können.
Ist dieser Drucktaster für den Einsatz im Freien geeignet?
Der RAFI 120.507 Drucktaster ist primär für den Einsatz in geschützten Umgebungen wie Schaltschränken oder Innenräumen konzipiert. Für Anwendungen im Freien sind spezifische Modelle mit erhöhter Schutzart (z.B. IP65) erforderlich, die separat ausgewiesen sind.
Welche Art von Kontakten hat der RAFI 120.507?
Dieser Drucktaster verfügt über zwei Schließerkontakte (NO – Normally Open). Das bedeutet, dass die Kontakte im Ruhezustand offen sind und erst geschlossen werden, wenn der Taster betätigt wird.
Kann dieser Drucktaster auch zum Ausschalten von Geräten verwendet werden?
Nein, da es sich um reine Schließerkontakte handelt, ist dieser Taster dazu gedacht, Stromkreise zu schließen. Für das Ausschalten werden Öffnerkontakte (NC – Normally Closed) benötigt. Sie können jedoch in Kombination mit anderen Schaltelementen oder durch entsprechende Schaltungslogik zum Ausschalten verwendet werden.
Welchen Durchmesser hat die benötigte Bohne für die Montage?
Der RAFI 120.507 Drucktaster erfordert eine Montagebohrung mit einem Durchmesser von 22mm (Ø22mm). Die tatsächliche Auflagefläche auf der Frontplatte beträgt etwa 18,2mm.
Wie viele Schaltzyklen hält dieser Drucktaster typischerweise aus?
RAFI-Drucktaster sind für ihre hohe Langlebigkeit bekannt. Die genaue Anzahl der Schaltspiele kann je nach Belastung und Umgebungsbedingungen variieren, liegt aber typischerweise im Bereich von mehreren Hunderttausend bis zu Millionen von Schaltspielen.
Kann ich den RAFI 120.507 mit Gleichstrom (DC) verwenden?
Obwohl die Nennspannung mit 250VAC angegeben ist, ist die Verwendung mit Gleichstrom prinzipiell möglich. Die maximale Stromstärke und die Anforderungen an die Lichtbogenlöschung im DC-Bereich müssen jedoch sorgfältig geprüft und entsprechend dimensioniert werden. Für DC-Anwendungen sind oft spezielle Schalter empfehlenswert, um eine sichere und zuverlässige Funktion zu gewährleisten.
