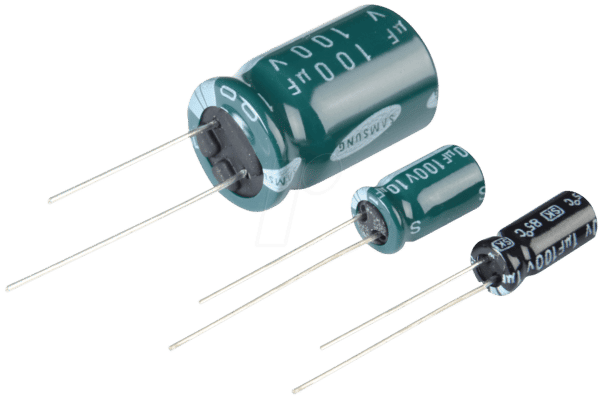

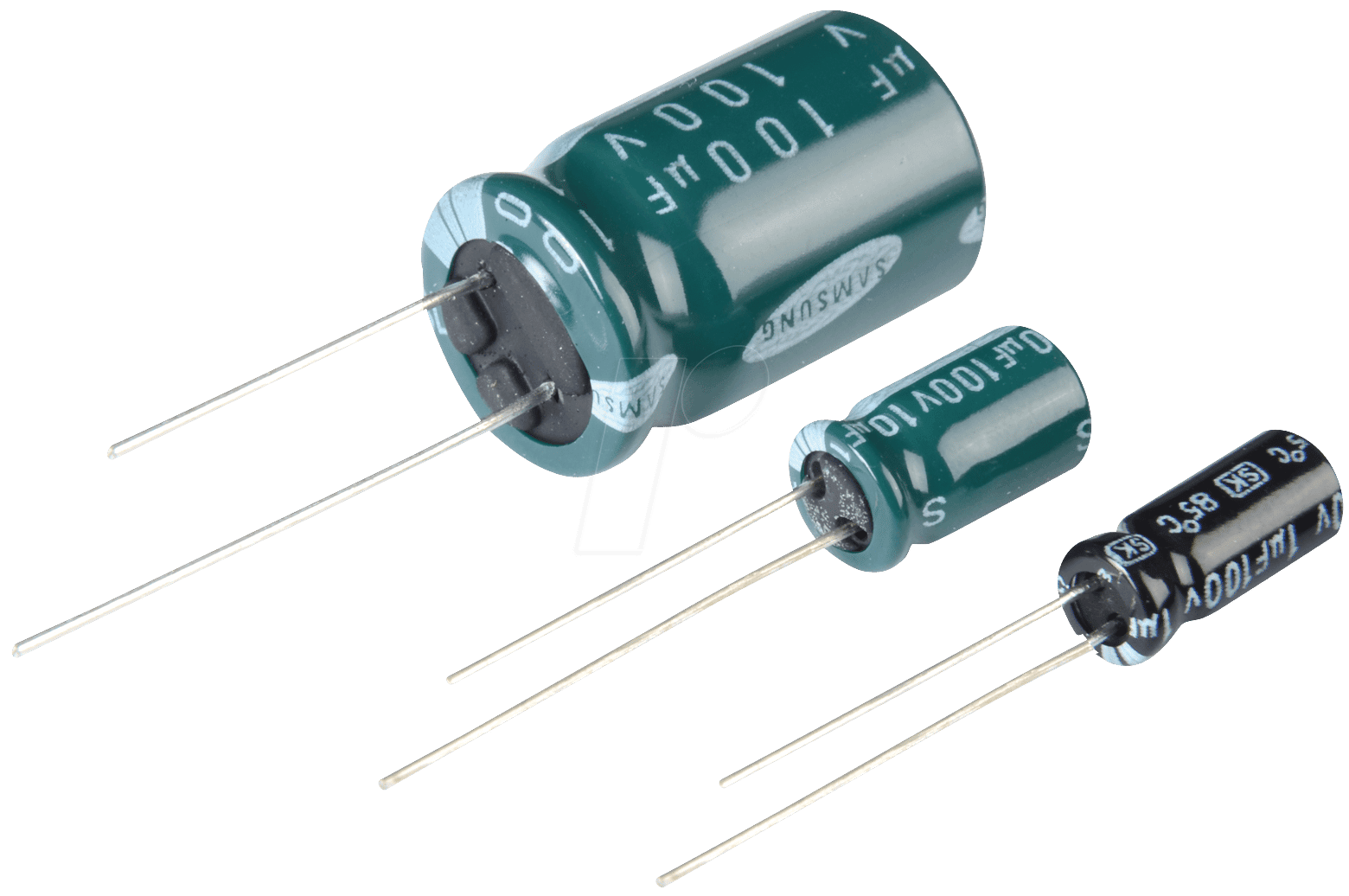

Zuverlässige Kapazität für anspruchsvolle Schaltungen: RAD 22/100 – Elko, radial, 22 uF, 100 V, RM 3,5, 85°C, 2000h, 20%
Suchst du nach einem Elektrolytkondensator, der in deiner Elektronikschaltung für stabile Spannungen und effiziente Filterung sorgt? Der RAD 22/100 – Elko, radial, 22 uF, 100 V, RM 3,5, 85°C, 2000h, 20% ist die ideale Lösung für Entwickler, Techniker und Hobbyisten, die Wert auf Langlebigkeit, präzise Spezifikationen und zuverlässige Performance legen, insbesondere in Umgebungen mit moderaten bis erhöhten Temperaturanforderungen.
Konstruktion und Materialgüte für maximale Zuverlässigkeit
Der RAD 22/100 – Elko zeichnet sich durch seine sorgfältig ausgewählte Konstruktion aus. Die radialen Anschlüsse ermöglichen eine platzsparende Bestückung auf Leiterplatten, während das robuste Gehäusematerial dem Kondensator Schutz vor Umwelteinflüssen bietet. Der Kern des Elkos besteht aus einem hochreinen Elektrolytpapier, das mit einem speziellen Elektrolyt getränkt ist. Diese Kombination gewährleistet eine hohe Kapazität auf kleinem Raum und eine ausgezeichnete elektrische Leitfähigkeit. Die Dielektrikumsschicht, die für die Isolierung zwischen Anode und Kathode verantwortlich ist, wird präzise gefertigt, um Spannungsfestigkeit und Stabilität über die gesamte Lebensdauer zu garantieren. Die Polarität ist klar gekennzeichnet, um eine korrekte Installation zu gewährleisten und Schäden durch Verpolung zu vermeiden.
Hervorragende elektrische Eigenschaften und Langlebigkeit
Mit einer Kapazität von 22 µF und einer Nennspannung von 100 V ist der RAD 22/100 – Elko vielseitig einsetzbar. Er eignet sich hervorragend für Siebanwendungen in Netzteilen, zur Glättung von Gleichspannungen, als Koppelkondensator in Audio- und Videoschaltungen oder als Energiespeicher in Impulsschaltungen. Die angegebene Betriebstemperatur von 85°C und eine Lebensdauer von 2000 Stunden bei voller Belastung sprechen für seine Robustheit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen. Dies übertrifft oft die Spezifikationen von Standard-Elkos und minimiert das Risiko von Ausfällen.
Vorteile des RAD 22/100 – Elko auf einen Blick
- Optimale Filterleistung: Die 22 µF Kapazität ermöglicht eine effektive Glättung von Gleichspannungen und eine Reduzierung von Netzbrummen in Netzteilen.
- Hohe Spannungsfestigkeit: Mit 100 V Nennspannung ist der Kondensator für eine breite Palette von Anwendungen in modernen elektronischen Geräten geeignet.
- Zuverlässige Lebensdauer: Die angegebene Lebensdauer von 2000 Stunden bei 85°C Betriebstemperatur gewährleistet eine langfristige und stabile Funktion Ihrer Schaltungen.
- Platzsparende Montage: Der geringe Rastermaß (RM 3,5) und die radiale Bauform erlauben eine dichte und effiziente Bestückung von Leiterplatten.
- Präzise Toleranz: Eine Toleranz von 20% garantiert eine ausreichende Genauigkeit für die meisten gängigen Anwendungen, während die Möglichkeit besteht, bei Bedarf präzisere Kondensatoren auszuwählen.
- Robuste Bauweise: Das widerstandsfähige Gehäuse schützt die internen Komponenten vor mechanischer Belastung und Umwelteinflüssen.
- Breites Anwendungsspektrum: Ideal für Netzteile, Audio-Verstärker, Energieversorgungen, Motorsteuerungen und diverse Signalverarbeitungsanwendungen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | Elektrolytkondensator (Elko), Radial | Standardbauform für Printplattenmontage, leichte Integration. |
| Kapazität | 22 µF (Mikrofarad) | Ausreichend für gängige Filter- und Kopplungsaufgaben, effektive Energieglättung. |
| Nennspannung | 100 V (Volt) | Bietet Sicherheitsreserve für viele Netzteilkonstruktionen und Schaltungen bis 100V. |
| Rastermaß (RM) | 3,5 mm | Ermöglicht kompakte Leiterplattendesigns und hohe Bauteildichte. |
| Max. Betriebstemperatur | 85°C | Geeignet für Umgebungen mit moderater Erwärmung, gewährleistet Stabilität bei erhöhter Temperatur. |
| Lebensdauer | 2000h @ 85°C | Indikator für die Robustheit und Zuverlässigkeit unter spezifizierten Betriebsbedingungen, minimiert Austauschaufwand. |
| Toleranz | ±20% | Typische Toleranz für allgemeine Anwendungen, bietet einen guten Kompromiss zwischen Preis und Präzision. |
| Anschlusstyp | Radial | Zwei Anschlüsse, die parallel zur Leiterplatte verlaufen, für einfache Lötverbindungen. |
| Polarität | Polarisiert | Wichtig für die korrekte Installation; eine Verpolung kann zur Zerstörung des Bauteils führen. |
Einsatzgebiete und Anwendungsbeispiele
Der RAD 22/100 – Elko ist aufgrund seiner spezifischen Werte prädestiniert für eine Vielzahl von elektronischen Schaltungen. In Schaltnetzteilen und Linearen Netzteilen spielt er eine entscheidende Rolle bei der Glättung der Ausgangsspannung, um unerwünschte Restwelligkeit zu minimieren und eine stabile Versorgungsspannung für nachfolgende Komponenten zu gewährleisten. In Audio-Verstärkerschaltungen wird er häufig als Koppelkondensator eingesetzt, um Gleichspannungsanteile zu blockieren und nur das Audiosignal an die nächste Stufe weiterzuleiten. Dies verhindert unerwünschte Gleichspannungsbelastungen der Lautsprecher oder nachgeschalteten Verstärkerstufen.
Weitere typische Anwendungen umfassen die Energieversorgungen von Mikrocontrollern, wo er für eine stabile und saubere Stromversorgung sorgt, die für die korrekte Funktion empfindlicher Logikschaltungen unerlässlich ist. In industriellen Steuerungen und Automatisierungssystemen trägt er zur Filterung von Störsignalen bei und erhöht die Zuverlässigkeit der gesamten Anlage. Auch in LED-Treibern und Beleuchtungselektronik findet der RAD 22/100 – Elko Anwendung zur Spannungsglättung und Stabilisierung.
Für Hobby-Elektroniker und Prototypenentwickler bietet dieser Kondensator eine kostengünstige und zuverlässige Lösung für Standardanwendungen. Seine Spezifikationen sind gut dokumentiert, was die Auswahl und Implementierung vereinfacht. Die Nennspannung von 100V gibt dabei auch genügend Spielraum für Projekte, die etwas höhere Versorgungsspannungen erfordern, als es bei vielen kleineren Elkos üblich ist.
Das Fundament stabiler Stromversorgungen
Ein Schlüsselmerkmal von gut funktionierenden Elektronikgeräten ist eine stabile und rauschfreie Stromversorgung. Elektrolytkondensatoren wie der RAD 22/100 – Elko sind hierfür unverzichtbar. Sie fungieren als temporäre Energiespeicher, die Schwankungen in der Stromversorgung ausgleichen können. Wenn die vorgelagerte Stufe (z.B. ein Transformator oder ein Gleichrichter) eine pulsierende Gleichspannung liefert, lädt sich der Elko auf und gibt die gespeicherte Energie wieder ab, wenn die Spannung abfällt. Dieser Prozess der Aufladung und Entladung glättet die Spannung effektiv.
Die Kapazität von 22 µF ist hierbei ein entscheidender Faktor. Eine höhere Kapazität bedeutet, dass der Kondensator mehr Energie speichern kann und somit größere Schwankungen ausgleichen kann. Für viele Anwendungen, bei denen es auf eine gute Ausgangsspannung ankommt, bietet dieser Wert ein optimales Verhältnis von Leistung zu Bauteilgröße und Kosten. Die Nennspannung von 100 V stellt sicher, dass der Kondensator auch bei leicht überschießenden Spannungen oder transienten Spannungsspitzen nicht beschädigt wird. Dies ist ein wichtiges Sicherheitsmerkmal, das die Langlebigkeit und Zuverlässigkeit der gesamten Schaltung erhöht.
Qualitätsmerkmale, die den Unterschied machen
Bei der Auswahl von elektronischen Bauteilen ist die Qualität entscheidend für die langfristige Performance und Zuverlässigkeit. Der RAD 22/100 – Elko wird nach strengen Qualitätsstandards gefertigt, um sicherzustellen, dass jede einzelne Komponente die spezifizierten Werte erreicht und beibehält. Die Lebensdauerangabe von 2000 Stunden bei 85°C ist ein aussagekräftiger Indikator für die Haltbarkeit unter thermischer Belastung. Dies bedeutet, dass der Kondensator unter diesen Bedingungen mit einer statistischen Wahrscheinlichkeit von 90% (gemäß IEC-Normen) mindestens 2000 Stunden funktioniert, bevor seine Kapazität signifikant abfällt.
Die Toleranz von ±20% ist für viele Standardanwendungen vollkommen ausreichend. In Präzisionsschaltungen, wo extrem genaue Kapazitätswerte erforderlich sind, könnten zwar Kondensatoren mit engeren Toleranzen bevorzugt werden, jedoch ist für die meisten Filter- und Kopplungsaufgaben diese Toleranzzone ein guter Kompromiss. Die radiale Bauform mit einem Rastermaß von 3,5 mm ermöglicht zudem eine effiziente Montage auf Leiterplatten, was insbesondere bei der Produktion von Geräten mit begrenztem Platzangebot von Vorteil ist.
FAQ – Häufig gestellte Fragen zu RAD 22/100 – Elko, radial, 22 uF, 100 V, RM 3,5, 85°C, 2000h, 20%
Was bedeutet die Angabe „Elko, radial“?
Elko ist die Abkürzung für Elektrolytkondensator. „Radial“ bezieht sich auf die Bauform des Kondensators, bei der die beiden Anschlüsse parallel zur Längsachse des zylindrischen Gehäuses aus der Grundfläche herausragen. Diese Bauform ist typisch für die Montage auf Leiterplatten.
Ist dieser Kondensator für alle Anwendungen geeignet?
Der RAD 22/100 – Elko ist für eine breite Palette von Anwendungen im Bereich der Gleichspannungsgleichrichtung, Filterung und Kopplung konzipiert. Aufgrund seiner Nennspannung von 100V und Kapazität von 22 µF ist er ideal für Netzteile und Audioanwendungen. Für sehr hochfrequente Filterungen oder sehr präzise Zeitmessungen, bei denen eine extrem geringe äquivalente Serienresonanz (ESR) oder eine sehr enge Toleranz gefordert ist, könnten andere Kondensatortypen besser geeignet sein.
Was passiert, wenn ich den Kondensator verpole?
Elektrolytkondensatoren sind polarisiert. Wenn sie falsch herum (verpolt) angeschlossen werden, kann dies zu einem schnellen Anstieg des Innenwiderstands, zu übermäßiger Wärmeentwicklung und schließlich zur Zerstörung des Kondensators führen. Oftmals platzt das Gehäuse oder der Kondensator wird unbrauchbar. Achten Sie daher immer auf die Polaritätskennzeichnung am Gehäuse.
Wie wichtig ist die Betriebstemperatur von 85°C?
Die angegebene maximale Betriebstemperatur von 85°C gibt an, bis zu welcher Umgebungstemperatur der Kondensator zuverlässig arbeitet. Bei höheren Temperaturen kann die Lebensdauer des Kondensators signifikant verkürzt werden und seine elektrische Leistung beeinträchtigt werden. Für Anwendungen, die konstant hohe Temperaturen aufweisen, sollte ein Elko mit einer höheren Temperaturspezifikation gewählt werden.
Was bedeutet die Lebensdauer von 2000h @ 85°C?
Diese Angabe ist ein typischer Wert, der angibt, wie lange der Kondensator unter den spezifizierten Bedingungen (hier: 85°C Betriebstemperatur) voraussichtlich funktioniert, bevor seine Kapazität auf einen bestimmten Wert (oft 80% des Nennwertes) abfällt. Dies ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Bauteils in Ihrer Schaltung.
Kann ich diesen Elko in einer Audio-Schaltung verwenden?
Ja, mit seiner Kapazität von 22 µF und einer Nennspannung von 100 V eignet sich dieser Elko gut als Koppelkondensator in vielen Audio-Verstärkerschaltungen, um Gleichspannungsanteile zu blockieren und das Audiosignal an die nächste Stufe weiterzuleiten.
Was bedeutet das RM 3,5?
RM steht für „Rastermaß“ (engl. „lead spacing“) und gibt den Abstand zwischen den beiden Anschlüssen (Beinchen) des Kondensators in Millimetern an. RM 3,5 bedeutet, dass die beiden Anschlüsse 3,5 mm voneinander entfernt sind. Dies ist ein wichtiger Wert für die Leiterplattenlayout-Planung.
