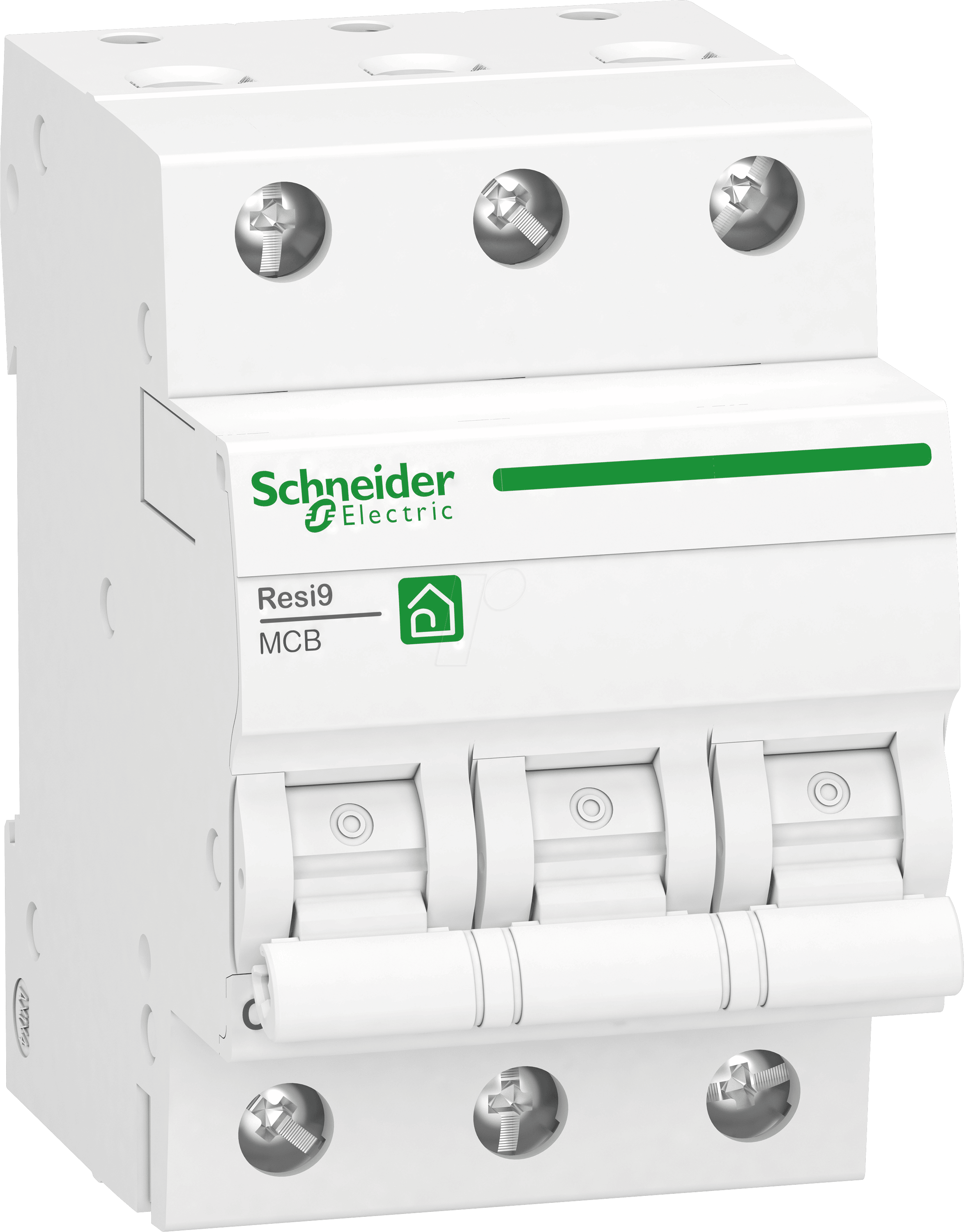

Der R9F28306 – Ihr Robuster Schutz für Elektrische Anlagen
Der R9F28306 ist ein spezialisierter Leitungsschutzschalter, der entwickelt wurde, um elektrische Anlagen zuverlässig vor Überlast und Kurzschlüssen zu schützen. Mit seiner 3-poligen Ausführung, einer Nennstromstärke von 6 Ampere und der C-Charakteristik ist er die ideale Lösung für anspruchsvolle Anwendungsbereiche, in denen eine präzise und schnelle Auslösung bei auftretenden Fehlerströmen unerlässlich ist. Für Elektrofachkräfte und Anlagenbetreiber, die Wert auf Sicherheit, Zuverlässigkeit und eine normgerechte Installation legen, bietet dieser Leistungsschalter aus der Resi9-Serie von Schneider Electric eine überlegene Absicherung.
Maximale Sicherheit und Zuverlässigkeit durch Intelligente Auslegung
Der R9F28306 Leitungsschutzschalter aus der renommierten Resi9-Serie von Schneider Electric setzt neue Maßstäbe in puncto Schutztechnik. Seine 3-polige Bauweise gewährleistet eine gleichzeitige und sichere Abschaltung aller aktiven Leiter bei Fehlerströmen, was insbesondere in Industrieumgebungen und bei komplexen Anlagenkonfigurationen essenziell ist. Die präzise C-Charakteristik ermöglicht eine gezielte Anwendungsunterstützung, indem sie eine höhere Belastbarkeit kurzzeitig überschreitender Einschaltströme zulässt, ohne eine ungewollte Auslösung zu provozieren. Dies ist besonders vorteilhaft bei Motoren oder anderen induktiven Lasten, die beim Anlauf hohe Anlaufströme ziehen. Gleichzeitig garantiert die hohe Schaltleistung von 10 kA einen effektiven Schutz selbst bei extremen Kurzschlüssen, wodurch teure Schäden an der Anlage und Gefahren für Personen minimiert werden.
Konsequenter Schutz für Anspuchsvolle Anwendungen
Die C-Charakteristik des R9F28306 ist gezielt für Anwendungen mit hohen Anlaufströmen konzipiert. Dies umfasst insbesondere den Schutz von Elektromotoren, Transformatoren und anderen Geräten mit induktiven Lasten, bei denen beim Einschalten kurzzeitige Stromspitzen auftreten, die ein Vielfaches des Nennstroms betragen können. Die Auswahl der richtigen Charakteristik ist entscheidend, um Fehl-Auslösungen zu vermeiden und gleichzeitig einen effektiven Schutz vor gefährlichen Überströmen und Kurzschlüssen zu gewährleisten. Mit 6 Ampere Nennstrom ist dieser Schutzschalter prädestiniert für den Einsatz in Verteilungen, wo kleinere Motoren, Pumpen, Lüfter oder Beleuchtungssysteme mit besonderen Anforderungen abgesichert werden müssen.
Die Vorteile des R9F28306 im Überblick
- Höchste Sicherheit: 3-polige Ausführung für die gleichzeitige und vollständige Abschaltung aller aktiven Leiter bei Fehlerströmen, minimiert Risiken.
- Präzise Fehlerstromerkennung: C-Charakteristik verhindert ungewollte Auslösungen bei kurzzeitigen Einschaltstromspitzen, ideal für Motoren und induktive Lasten.
- Zuverlässiger Kurzschlussschutz: Eine hohe Schaltleistung von 10 kA schützt effektiv vor den zerstörerischen Auswirkungen von Kurzschlüssen.
- Optimale Anlagenintegration: Standardisierte Bauform ermöglicht eine einfache Montage in bestehende und neue Verteilungen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
- Normkonforme Absicherung: Erfüllt die strengen europäischen und internationalen Normen für Leistungsschutzschalter und gewährleistet die Einhaltung gesetzlicher Vorschriften.
Technische Spezifikationen und Hochwertige Ausführung
| Merkmal | Spezifikation |
|---|---|
| Produktmodell | R9F28306 |
| Produktlinie | Resi9 |
| Polanzahl | 3 |
| Nennstrom (In) | 6 A |
| Auslösecharakteristik | C |
| Ausschaltvermögen (Icn) | 10 kA |
| Spannung (Ue) | 230/400 V AC |
| Anschlussklemmen | Käfigklemmen mit Schutzleiterfunktion |
| Material der Kontakte | Hochleitfähige Kupferlegierung für geringen Übergangswiderstand und Langlebigkeit. |
| Gehäusematerial | UV-beständiger und schwer entflammbarer Thermoplast, gewährleistet mechanische Stabilität und Brandschutz. |
| Schutzart | IP20 (ungehärtete Kontakte) |
| Umgebungstemperatur im Betrieb | -25 °C bis +70 °C (reduzierte Leistung bei höheren Temperaturen möglich) |
| Montageart | Schnappbefestigung auf 35 mm Hutschiene (DIN-Schiene) nach EN 60715. |
| Isolationsspannung (Ui) | 500 V AC |
| Stoßspannungsfestigkeit (Uimp) | 4 kV |
| Anzahl der Schaltspiele (mechanisch) | Bis zu 20.000 Zyklen für garantierte Langlebigkeit. |
| Anzahl der Schaltspiele (elektrisch bei Nennlast) | Bis zu 10.000 Zyklen, abhängig von den spezifischen Lastbedingungen. |
Die Resi9-Serie – Ein Synonym für Qualität und Sicherheit
Die Resi9-Serie von Schneider Electric steht für zuverlässige und innovative Lösungen im Bereich des Gebäudeinstallationssystems. Jeder einzelne Leitungsschutzschalter dieser Serie wird unter strengsten Qualitätskontrollen gefertigt und erfüllt die höchsten internationalen Standards. Der R9F28306 fügt sich nahtlos in dieses Portfolio ein und bietet Elektrofachkräften die Gewissheit, eine Anlage mit einem Produkt abzusichern, das für seine Langlebigkeit, seine präzise Funktionalität und seine herausragende Sicherheit bekannt ist. Die Verwendung hochwertiger Materialien wie korrosionsbeständige Kupferlegierungen für die Kontakte und flammwidrige Thermoplaste für das Gehäuse unterstreicht den Anspruch an kompromisslose Qualität.
Einsatzgebiete und Anwendungsbeispiele
Der R9F28306 3P, 6A, C, 10kA Leitungsschutzschalter eignet sich hervorragend für den Einsatz in:
- Industriellen Schaltanlagen: Zum Schutz von kleineren Maschinen, Steuerungen und Hilfssystemen.
- Gewerblichen Installationen: Absicherung von Beleuchtungssystemen, Lüftungsanlagen und kleineren Produktionsmaschinen.
- Wohngebäuden: Insbesondere zur Absicherung von elektrischen Geräten mit höheren Anlaufströmen wie Wärmepumpen, Klimaanlagen oder größeren Haushaltsgeräten in einer 3-Phasen-Installation.
- Pumpen- und Lüftersteuerungen: Wo Motorstarts eine höhere Stromaufnahme bedeuten, die C-Charakteristik jedoch eine ungewollte Auslösung verhindert.
- Allgemeine Verteilungen: Als vielseitiger und zuverlässiger Schutzschalter für eine breite Palette von Stromkreisen, die eine Nennstromstärke von 6A erfordern.
FAQ – Häufig gestellte Fragen zu R9F28306 – Leitungsschutzschalter Resi9 3P, 6A, C Charakteristik, 10kA
Was bedeutet die C-Charakteristik genau?
Die C-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters. Sie ist für Anwendungen mit höherem Einschaltstrom ausgelegt, typischerweise für Geräte mit induktiven oder kapazitiven Lasten wie Motoren, Transformatoren oder Leuchtstofflampen. Ein Leitungsschutzschalter mit C-Charakteristik löst erst bei einem Strom aus, der etwa dem 5- bis 10-fachen des Nennstroms entspricht. Dies verhindert ungewollte Auslösungen beim Anlaufen von Motoren.
Ist dieser Leitungsschutzschalter für den Einsatz in Wohnhäusern geeignet?
Ja, der R9F28306 ist für den Einsatz in Wohngebäuden geeignet, insbesondere wenn 3-Phasen-Stromkreise abgesichert werden müssen. Seine C-Charakteristik macht ihn zur optimalen Wahl für Geräte mit Motoren, wie z.B. Heizungsanlagen, Wärmepumpen oder Garagentorantriebe, die beim Start höhere Anlaufströme ziehen.
Was ist der Unterschied zwischen einem 1-poligen und einem 3-poligen Leitungsschutzschalter?
Ein 1-poliger Leitungsschutzschalter sichert einen einzelnen Leiter (Phase oder Neutralleiter) ab. Ein 3-poliger Leitungsschutzschalter, wie der R9F28306, sichert drei Leiter (typischerweise die drei Phasen in einer Drehstromanlage) gleichzeitig ab. Dies ist wichtig, um bei Fehlerströmen alle aktiven Leiter zu trennen und somit ein Höchstmaß an Sicherheit zu gewährleisten, insbesondere bei Geräten, die mit Drehstrom betrieben werden.
Wie wichtig ist das Ausschaltvermögen von 10 kA?
Das Ausschaltvermögen von 10 kA (Kilampere) gibt die maximale Stromstärke an, die der Leitungsschutzschalter im Fehlerfall sicher unterbrechen kann, ohne zerstört zu werden. Ein Ausschaltvermögen von 10 kA ist ein hoher Wert, der eine sichere Abschaltung auch bei sehr hohen Kurzschlussströmen gewährleistet und somit eine überlegene Sicherheit für Ihre elektrische Anlage bietet. Dies ist besonders in Umgebungen mit hoher Energiedichte, wie Industrieanlagen, von Bedeutung.
Muss die Installation durch eine Elektrofachkraft erfolgen?
Ja, die Installation und Wartung von elektrischen Anlagen und Komponenten wie Leitungsschutzschaltern muss grundsätzlich durch eine qualifizierte Elektrofachkraft erfolgen. Dies gewährleistet die Einhaltung aller relevanten Sicherheitsvorschriften und Normen sowie die korrekte und sichere Funktion des Geräts.
Welche Art von Lasten kann ich mit diesem Schalter absichern?
Mit dem R9F28306 können Sie Lasten absichern, die eine Nennstromstärke von bis zu 6 Ampere benötigen und beim Einschalten höhere Anlaufströme erzeugen. Dies sind typischerweise kleinere Elektromotoren, Pumpen, Lüfter, Steuergeräte, Transformatoren oder bestimmte Beleuchtungssysteme. Für rein ohmsche Lasten oder Lasten mit sehr geringem Einschaltstrom wäre eine B-Charakteristik eventuell besser geeignet, doch die C-Charakteristik bietet hier zusätzliche Sicherheit gegen ungewollte Auslösungen.
Wie reinige ich den Leitungsschutzschalter?
Leitungsschutzschalter sind in der Regel wartungsfrei. Eine Reinigung ist normalerweise nicht notwendig. Sollte dennoch eine Verschmutzung sichtbar sein, reinigen Sie das Gerät vorsichtig mit einem trockenen, weichen Tuch. Verwenden Sie niemals aggressive Reinigungsmittel, Wasser oder Druckluft, da dies die Funktionalität beeinträchtigen kann. Es ist wichtig, dass der Schalter im eingebauten Zustand nur von Fachpersonal geöffnet oder gereinigt wird.
