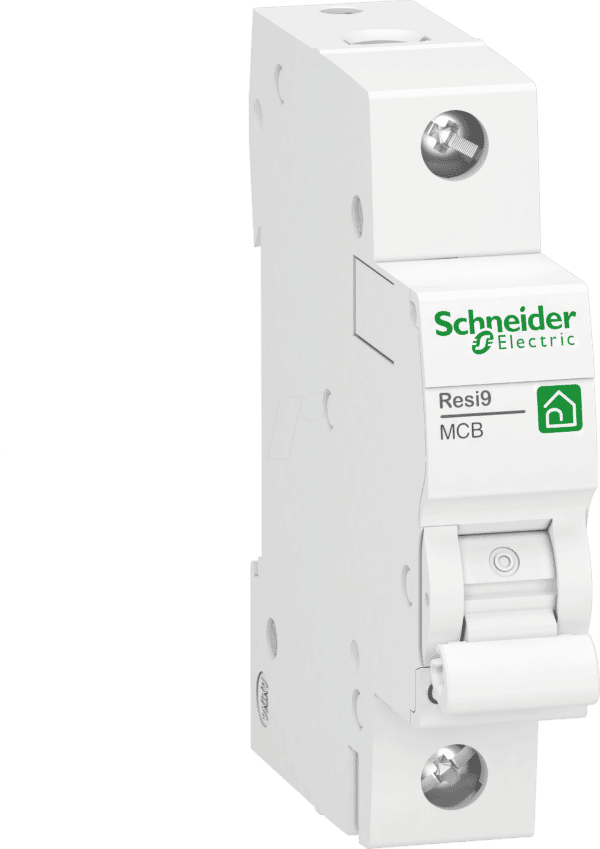

Der R9F28113 – Ihr Garant für zuverlässigen Schutz in elektrischen Anlagen
Überlastungen und Kurzschlüsse können nicht nur zu erheblichen Sachschäden führen, sondern auch eine ernsthafte Gefahr für Leib und Leben darstellen. Der R9F28113 Leitungsschutzschalter der Resi9-Serie von Schneider Electric ist die optimale Lösung für Elektroinstallateure und Hausbesitzer, die höchste Ansprüche an Sicherheit und Zuverlässigkeit stellen. Dieses Präzisionsinstrument schützt Ihre elektrischen Kreise effektiv und sorgt für eine unterbrechungsfreie Stromversorgung dort, wo sie am wichtigsten ist.
Maximale Sicherheit durch fortschrittliche Technologie
Der R9F28113 wurde entwickelt, um Ihre elektrischen Installationen auf höchstem Niveau abzusichern. Seine C-Charakteristik ermöglicht eine selektive Auslösung, was bedeutet, dass er bei Überstrom und Kurzschluss gezielt den betroffenen Stromkreis unterbricht, ohne unnötigerweise andere, nicht betroffene Stromkreise abzuschalten. Dies minimiert Ausfallzeiten und erhöht die Betriebssicherheit. Mit einer Bemessungsbetriebsspannung, die für Standardanwendungen im Niederspannungsbereich ausgelegt ist, und einem Kurzschluss-Ausschaltvermögen von 10 kA, bietet dieser Leitungsschutzschalter eine robuste Absicherung selbst gegen die stärksten Kurzschlussströme. Die 1-polige Ausführung eignet sich ideal für den Schutz einzelner Phasenleiter in einphasigen Stromkreisen.
Vorteile, die überzeugen
- Hohe Auslösecharakteristik (C): Bietet eine gute Balance zwischen Schutz und Anwendungsflexibilität, ideal für Geräte mit leicht erhöhten Einschaltströmen wie Motoren oder Transformatoren.
- Robustes Kurzschluss-Ausschaltvermögen (10 kA): Gewährleistet die sichere Unterbrechung von Kurzschlüssen auch unter anspruchsvollen Bedingungen und schützt so Ihre Anlage und deren Benutzer.
- Zuverlässige Schutzfunktion: Schützt zuverlässig vor Überlast und Kurzschluss und verhindert so Schäden an Kabeln, Geräten und potenziellen Brandgefahren.
- Einfache Installation und Bedienung: Die standardisierte Bauform und die klaren Markierungen ermöglichen eine schnelle und fehlerfreie Montage in jeder Verteileranlage.
- Langlebigkeit und Qualität: Gefertigt nach höchsten Qualitätsstandards von Schneider Electric, einem weltweit führenden Anbieter von Energiemanagement- und Automatisierungslösungen.
- Kompaktes einpoliges Design: Spart Platz im Schaltschrank und ermöglicht eine flexible Gestaltung der Verteilung.
- Konformität mit Normen: Erfüllt die relevanten nationalen und internationalen Normen für Leitungsschutzschalter und gewährleistet somit höchste Sicherheitsstandards.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Leitungsschutzschalter (LS-Schalter) |
| Modellbezeichnung | R9F28113 |
| Marke | Schneider Electric (Resi9 Serie) |
| Polanzahl | 1-polig |
| Nennstrom | 13 A |
| Auslösecharakteristik | C |
| Kurzschluss-Ausschaltvermögen | 10 kA |
| Anwendungsbereich | Schutz von Kabeln und Leitungen in Niederspannungsanlagen, Schutz von Verbrauchern mit mittleren Einschaltströmen. |
| Schutzart (montiert) | IP20 im Gehäuse, erweiterbar je nach Verteilerkasten |
| Klemmentyp | Käfigzugklemmen, geeignet für starre und flexible Leiter mit Aderendhülse |
| Montageart | Schnappbefestigung auf DIN-Hutschienen (35 mm) |
| Betriebstemperatur | -25 °C bis +70 °C |
Anwendungsgebiete für maximale Sicherheit
Der R9F28113 Leitungsschutzschalter ist eine essenzielle Komponente in einer Vielzahl von elektrischen Installationen. Seine Vielseitigkeit macht ihn zur idealen Wahl für:
- Wohngebäudeverteilungen: Schützt zuverlässig die Stromkreise in Wohnhäusern, Wohnungen und Mehrfamilienhäusern.
- Gewerbliche Installationen: Sichert Büros, Geschäfte und kleine Werkstätten ab.
- Industrielle Anwendungen: Geeignet für den Einsatz in leichten industriellen Umgebungen zum Schutz von Maschinen und Anlagenkomponenten.
- Beleuchtungssysteme: Bietet eine sichere Absicherung für elektrische Beleuchtungsnetze.
- Steuerkreise: Schützt Steuerungs- und Automatisierungskomponenten vor Überlast und Kurzschluss.
- Geräteschutz: Ob im Neubau oder bei der Sanierung, dieser LS-Schalter ist eine bewährte Lösung zum Schutz verschiedenster Verbraucher.
Die C-Charakteristik ist hierbei besonders vorteilhaft, da sie eine geringere Empfindlichkeit gegenüber kurzzeitigen Stromspitzen aufweist, die beispielsweise beim Anlaufen von Motoren auftreten können. Dies verhindert ein unnötiges Auslösen des Schalters und sorgt für eine höhere Verfügbarkeit Ihrer elektrischen Geräte und Anlagen.
Präzision und Langlebigkeit im Detail
Die Resi9-Serie von Schneider Electric steht für bewährte Qualität und Langlebigkeit. Der R9F28113 ist keine Ausnahme. Die interne Mechanik ist auf eine hohe Anzahl von Schaltspielen ausgelegt, was eine langfristige und zuverlässige Funktion gewährleistet. Die Käfigzugklemmen erlauben eine sichere und feste Verbindung von Leitern und minimieren das Risiko von Lockern durch Vibrationen. Die klare Markierung der Nennstromstärke und der Auslösecharakteristik auf dem Gerät selbst erleichtert die Planung und Wartung der elektrischen Anlage erheblich. Die Gehäusematerialien sind robust und widerstandsfähig gegenüber Umwelteinflüssen innerhalb des zulässigen Temperaturbereichs.
Technische Überlegenheit der C-Charakteristik
Die Entscheidung für die C-Charakteristik beim R9F28113 ist eine strategische Wahl, die auf der physikalischen Natur bestimmter elektrischer Lasten basiert. Im Gegensatz zur B-Charakteristik, die primär für rein ohmsche Lasten und elektronische Geräte mit geringem Anlaufstrom konzipiert ist, zeichnet sich die C-Charakteristik durch eine höhere magnetische Auslöseschwelle aus. Dies bedeutet, dass der Schutzschalter erst bei einem 5- bis 10-fachen des Nennstroms zur Auslösung neigt. Diese Eigenschaft ist unerlässlich für Geräte, die beim Starten kurzzeitig einen deutlich höheren Strom ziehen als im Betrieb. Typische Beispiele hierfür sind:
- Elektromotoren: Von kleinen Lüftermotoren bis hin zu größeren Pumpen oder Werkzeugmaschinen.
- Transformatoren: Insbesondere solche mit hoher Leistung, die beim Einschalten kurzzeitig einen hohen Strombedarf haben.
- Leuchtstoffröhren-Vorschaltgeräte: Insbesondere ältere magnetische Typen.
- Kapazitive Lasten: Systeme, die beim Einschalten Energie in Kondensatoren aufnehmen.
Durch die Wahl des R9F28113 mit C-Charakteristik vermeiden Sie also unnötige und störende Auslösungen, die durch den normalen Betrieb Ihrer Geräte verursacht werden. Gleichzeitig bietet er aber einen zuverlässigen Schutz bei gefährlichen Kurzschlüssen, die eine sofortige Abschaltung erfordern. Das Kurzschluss-Ausschaltvermögen von 10 kA stellt sicher, dass der Schalter auch bei sehr hohen Fehlerströmen sicher abschalten und keinen Schaden nehmen kann.
FAQ – Häufig gestellte Fragen zu R9F28113 – Leitungsschutzschalter Resi9 1P, 13A, C Charakteristik, 10kA
Was bedeutet die Bezeichnung „C Charakteristik“?
Die C-Charakteristik eines Leitungsschutzschalters gibt an, bei welchem Stromvervielfachen des Nennstroms die magnetische Auslösung erfolgt. Bei der C-Charakteristik liegt diese Schwelle zwischen dem 5- und 10-fachen des Nennstroms. Dies macht den Schalter ideal für Anwendungen, bei denen Geräte wie Motoren oder Transformatoren beim Starten kurzzeitig höhere Anlaufströme ziehen.
Für welche Art von Stromkreisen ist der R9F28113 am besten geeignet?
Der R9F28113 mit seiner 1-poligen Ausführung und C-Charakteristik eignet sich hervorragend für den Schutz von einphasigen Stromkreisen, die Geräte mit erhöhten Anlaufströmen versorgen. Dazu gehören typischerweise Stromkreise für Motoren, Transformatoren, Pumpen, Lüfter oder bestimmte Arten von Beleuchtungssystemen.
Was bedeutet das Kurzschluss-Ausschaltvermögen von 10 kA?
Das Kurzschluss-Ausschaltvermögen von 10 kA (Kiloampere) gibt an, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter sicher unterbrechen kann, ohne selbst beschädigt zu werden. Ein Wert von 10 kA ist für die meisten Wohn-, Gewerbe- und vielen industriellen Anwendungen ausreichend und bietet einen hohen Sicherheitsstandard.
Kann ich den R9F28113 auch für Haushaltsgeräte mit geringem Anlaufstrom verwenden?
Theoretisch ja, aber für Haushaltsgeräte wie Lampen, Fernseher oder kleine elektronische Geräte, die typischerweise einen geringen Anlaufstrom haben (meist das 1- bis 3-fache des Nennstroms), wäre ein Leitungsschutzschalter mit B-Charakteristik oft die sparsamere und ebenfalls ausreichende Wahl. Die C-Charakteristik schützt jedoch auch diese Geräte zuverlässig.
Wie wird der R9F28113 in einer Elektroinstallation montiert?
Der R9F28113 wird auf einer Standard-35mm-Hutschiene in einem Sicherungskasten oder einer Verteileranlage montiert. Die Befestigung erfolgt mittels eines Schnappmechanismus, der eine schnelle und sichere Installation ermöglicht.
Ist der R9F28113 mit anderen Marken von Sicherungskästen kompatibel?
Leitungsschutzschalter nach der DIN-Norm 43880 (auch bekannt als Standard-Modulbauweise) sind in der Regel mit den meisten handelsüblichen Sicherungskästen und Verteileranlagen kompatibel, die für die Montage von 1-poligen Sicherungsautomaten im 17,5 mm Modulraster ausgelegt sind. Schneider Electric ist ein etablierter Hersteller, dessen Produkte hohe Kompatibilität gewährleisten.
Wie unterscheidet sich ein 1-poliger von einem 2-poligen Leitungsschutzschalter?
Ein 1-poliger Leitungsschutzschalter (wie der R9F28113) schützt nur den Phasenleiter eines Stromkreises. Ein 2-poliger Leitungsschutzschalter schaltet sowohl den Phasen- als auch den Neutralleiter gleichzeitig ab. Für einphasige Stromkreise, bei denen der Neutralleiter nicht zwingend abgeschaltet werden muss (z.B. bei Wechselstromkreisen ohne besonderen Erdungsbedarf oder spezielle Vorschriften), ist ein 1-poliger Schalter ausreichend und platzsparender. Bei bestimmten Anwendungen, wie z.B. in einigen industriellen Umgebungen oder bei speziellen Stromversorgungen, können 2-polige Schalter aus Sicherheitsgründen vorgeschrieben sein.
