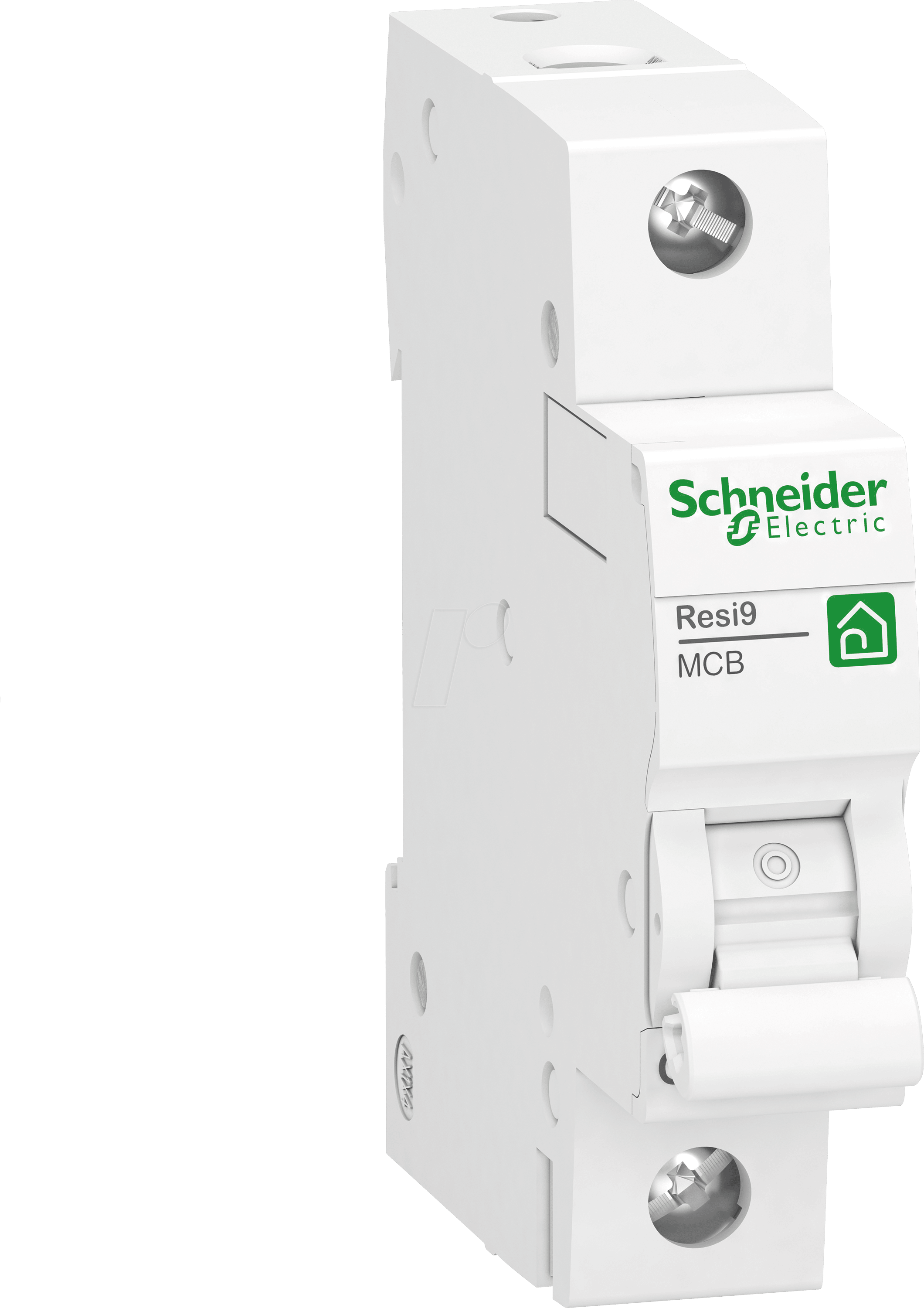

Ihr Schutz vor elektrischen Überlastungen und Kurzschlüssen: Der R9F28110 Leitungsschutzschalter Resi9
Der R9F28110 – ein Leitungsschutzschalter der Resi9-Serie – ist die essenzielle Komponente für die zuverlässige und sichere Absicherung elektrischer Stromkreise in Wohngebäuden, Gewerbeanlagen und industriellen Anwendungen. Wenn Sie nach einer leistungsstarken, langlebigen und normkonformen Lösung suchen, um Ihre Elektroinstallation vor gefährlichen Überströmen zu schützen und die Betriebssicherheit zu gewährleisten, ist dieser 1-polige Schalter mit 10 Ampere und C-Charakteristik die überlegene Wahl gegenüber herkömmlichen Sicherungsautomaten, die oft weniger präzise Auslösecharakteristiken aufweisen und über die Zeit an Leistungsfähigkeit verlieren können.
Maximale Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation
Der R9F28110 Leitungsschutzschalter aus der Resi9-Serie bietet ein Höchstmaß an Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation. Entwickelt, um präzise auf Überlast- und Kurzschlussströme zu reagieren, schützt er empfindliche Geräte und verhindert Brände, die durch fehlerhafte Stromkreise ausgelöst werden könnten. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und eine gleichbleibend hohe Schutzfunktion, selbst unter anspruchsvollen Bedingungen.
Die Vorteile des R9F28110 – Resi9 Leitungsschutzschalter im Detail
- Höchste Schutzwirkung: Die C-Charakteristik des R9F28110 ist speziell für den Schutz von Stromkreisen mit hohen Einschaltströmen konzipiert. Dies schließt Geräte mit Motoren, Transformatoren oder Leuchtstofflampen ein, bei denen kurzzeitige Stromspitzen auftreten können. Der Schalter löst erst bei einer signifikanten Überlastung aus und vermeidet so unnötige Abschaltungen, während er dennoch zuverlässig vor gefährlichen Zuständen schützt.
- Robuste und Langlebige Konstruktion: Gefertigt aus widerstandsfähigen Kunststoffen und mit präzisen mechanischen Komponenten ausgestattet, ist der R9F28110 auf Langlebigkeit ausgelegt. Dies minimiert die Notwendigkeit von Wartung und Austausch und gewährleistet eine konstante Schutzfunktion über viele Jahre hinweg.
- Hohe Schaltleistung (10kA): Mit einer Schaltleistung von 10 kA ist dieser Leitungsschutzschalter in der Lage, auch hohe Kurzschlussströme sicher zu unterbrechen. Dies ist entscheidend für die Sicherheit in Umgebungen mit potenziell hohen Fehlströmen und schützt die nachgeschaltete Installation effektiv vor Beschädigungen.
- Präzise Auslösung: Die moderne thermomagnetische Auslösetechnik garantiert eine schnelle und zuverlässige Abschaltung bei Überlast oder Kurzschluss. Dies reduziert die Zeit, in der ein gefährlicher Strom fließt, und minimiert so das Risiko von Schäden an Leitungen und angeschlossenen Geräten.
- Einfache Installation und Integration: Der R9F28110 ist für die Montage auf einer Standard-Hutschiene (35mm) konzipiert und lässt sich problemlos in bestehende oder neue Verteilerkästen integrieren. Die klare Kennzeichnung und die intuitive Bedienung erleichtern die Installation durch Fachpersonal.
- Normkonformität und Zertifizierung: Der Leitungsschutzschalter R9F28110 erfüllt die relevanten nationalen und internationalen Normen (z.B. EN 60898-1, IEC 60898-1), was seine Sicherheit und Zuverlässigkeit bescheinigt. Dies gibt Ihnen die Gewissheit, eine geprüfte und zugelassene Schutzlösung zu verwenden.
- Platzsparende Lösung: Als einpoliger Schutzschalter benötigt der R9F28110 nur einen Bauraum in Ihrem Verteiler, was ihn ideal für Installationen macht, bei denen der Platz begrenzt ist.
Technische Spezifikationen und Materialbeschaffenheit
Der R9F28110 Leitungsschutzschalter ist ein hochentwickeltes Bauteil, das auf die spezifischen Anforderungen moderner Elektroinstallationen zugeschnitten ist. Seine technische Auslegung ist auf maximale Effizienz und Sicherheit optimiert.
| Merkmal | Beschreibung |
|---|---|
| Produktname | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F28110 |
| Polzahl | 1-polig |
| Nennstrom | 10 A |
| Auslösecharakteristik | C |
| Schaltvermögen (Icn) | 10 kA |
| Nennspannung (AC) | 230/400 V |
| Frequenz | 50/60 Hz |
| Montageart | Hutschiene (35 mm) |
| Gehäusematerial | Hochleistungs-Thermoplast, schwer entflammbar und UV-beständig |
| Isolationsspannung | 500 V |
| Betriebstemperatur | -25 °C bis +70 °C |
| Schutzart (eingebaut) | IP20 |
| Lebensdauer (mechanisch) | > 20.000 Schaltspiele |
| Lebensdauer (elektrisch) | > 10.000 Schaltspiele bei Nennlast |
| Anschlussquerschnitt (starr/flexibel) | 0,75 mm² bis 25 mm² |
| Zertifizierungen | CE, VDE, IEC, EN |
Einsatzgebiete und Anwendungsbereiche
Der R9F28110 Leitungsschutzschalter ist aufgrund seiner spezifischen Eigenschaften ein vielseitig einsetzbares Schutzorgan. Seine C-Charakteristik macht ihn zur idealen Wahl für:
- Wohngebäude: Absicherung von Stromkreisen für Haushaltsgeräte mit Motoren wie Waschmaschinen, Kühlschränke, Lüfter, sowie für Beleuchtungsanlagen.
- Gewerbliche Installationen: Schutz von Maschinen und Anlagen in Werkstätten, Büros und kleineren Produktionsbetrieben, bei denen Einschaltströme eine Rolle spielen.
- Industrielle Anwendungen: Absicherung von Steuerkreisen, Motorschutzschaltungen und anderen Anwendungen mit transienten Lastspitzen.
- Schaltschrankbau: Standardmäßig eingesetzt in Verteilungen zur Absicherung von einzelnen Stromkreisen.
- Erneuerbare Energien: Schutz von Wechselrichtern und anderen Komponenten in Photovoltaikanlagen, wo dynamische Lasten auftreten können.
Die Fähigkeit, sowohl Überlastungen als auch Kurzschlüsse mit einem Bemessungsschaltvermögen von 10 kA sicher zu unterbrechen, gewährleistet einen umfassenden Schutz gegen die häufigsten elektrischen Gefahren.
Die Technologie hinter dem Schutz: Thermomagnetische Auslösung
Der R9F28110 nutzt ein bewährtes thermomagnetisches Auslösesystem, das zwei unterschiedliche Wirkprinzipien kombiniert, um einen zuverlässigen Schutz zu gewährleisten:
- Thermischer Auslöser: Dieser Teil des Mechanismus reagiert auf übermäßige und anhaltende Stromstärken, die typischerweise bei Überlastungen auftreten. Ein Bimetallstreifen erwärmt sich durch den fließenden Strom. Bei Überschreiten einer bestimmten Temperatur biegt sich der Streifen und löst den Schutzmechanismus aus, um den Stromkreis zu unterbrechen. Diese Funktion schützt vor schleichenden Überlastungen, die über längere Zeiträume die Isolierung von Kabeln schädigen und zu Bränden führen können.
- Magnetischer Auslöser: Dieser Teil des Mechanismus ist für die schnelle Reaktion auf sehr hohe Ströme, wie sie bei Kurzschlüssen auftreten, zuständig. Ein stromdurchflossener Leiter erzeugt ein Magnetfeld. Bei einem Kurzschluss steigt dieses Feld sprunghaft an und betätigt einen Elektromagneten, der den Auslösemechanismus sofort aktiviert und den Stromkreis innerhalb von Millisekunden trennt. Dies ist entscheidend, um Schäden an Anlagen und die Gefahr eines elektrischen Brandes zu minimieren.
Die C-Charakteristik des R9F28110 bedeutet, dass der magnetische Auslöser typischerweise bei einem Strom zwischen 5-10 mal dem Nennstrom (also zwischen 50A und 100A für den 10A-Schalter) anspricht. Dies ermöglicht die notwendige Freiheit für kurzzeitige Einschaltströme von induktiven Lasten, schützt aber dennoch zuverlässig vor gefährlichen Kurzschlüssen.
Häufig gestellte Fragen (FAQ) zum R9F28110 – Leitungsschutzschalter Resi9 1P, 10A, C Charakteristik, 10kA
Was bedeutet die Auslösecharakteristik C?
Die Auslösecharakteristik C beschreibt das Verhalten des Leitungsschutzschalters bei Überlast und Kurzschluss. Ein Schalter mit Charakteristik C ist dafür ausgelegt, kurzzeitige Einschaltströme zu tolerieren, wie sie bei Geräten mit Motoren oder Transformatoren auftreten. Er löst typischerweise bei einem Strom aus, der 5- bis 10-mal höher ist als der Nennstrom. Dies unterscheidet ihn von Charakteristiken wie B (für kleinere Einschaltströme) oder D (für sehr hohe Einschaltströme).
Ist der R9F28110 für den Einsatz in privaten Haushalten geeignet?
Ja, der R9F28110 mit 10A und C-Charakteristik ist sehr gut für den Einsatz in privaten Haushalten geeignet, insbesondere zur Absicherung von Stromkreisen mit Geräten, die höhere Einschaltströme verursachen können, wie beispielsweise Waschmaschinen, Kühlschränke, Geschirrspüler oder Klimaanlagen. Seine hohe Schaltleistung von 10kA bietet zudem ein zusätzliches Maß an Sicherheit.
Kann ich diesen Leitungsschutzschalter selbst installieren?
Die Installation von elektrischen Schutzorganen wie Leitungsschutzschaltern sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Arbeiten an der Elektroinstallation bergen Risiken und erfordern spezifisches Wissen über Normen, Vorschriften und Sicherheitspraktiken. Eine fehlerhafte Installation kann zu Gefahren für Leben und Gesundheit sowie zu Sachschäden führen.
Was ist der Unterschied zwischen einem Leitungsschutzschalter und einer Schmelzsicherung?
Ein Leitungsschutzschalter, wie der R9F28110, kann nach einer Auslösung manuell wieder eingeschaltet werden. Eine Schmelzsicherung hingegen muss nach dem Auslösen (durchbrennen) komplett ersetzt werden. Leitungsschutzschalter bieten zudem oft präzisere und reproduzierbarere Auslösekennlinien sowie zusätzliche Schutzfunktionen wie den Schutz vor Kurzschlüssen.
Warum ist eine Schaltleistung von 10kA wichtig?
Die Schaltleistung (auch Bemessungsschaltvermögen genannt) gibt an, welchen maximalen Kurzschlussstrom der Schutzschalter sicher unterbrechen kann, ohne selbst beschädigt zu werden oder einen gefährlichen Lichtbogen zu erzeugen. Eine Schaltleistung von 10kA ist ein hoher Wert, der eine sichere Absicherung auch in Installationen mit hohem Fehlstrompotenzial gewährleistet und somit ein hohes Maß an Sicherheit bietet.
Was bedeutet „1-polig“?
„1-polig“ bedeutet, dass der Leitungsschutzschalter nur einen Stromkreis (eine Phase) absichert. Für den Schutz eines einphasigen Stromkreises (wie in den meisten Hausinstallationen üblich) ist ein einpoliger Schalter ausreichend. Für Drehstromkreise (z.B. leistungsstarke Maschinen) werden mehrpolige Schalter (2-polig, 3-polig oder 4-polig) benötigt.
Welche Lebensdauer hat der R9F28110 Leitungsschutzschalter?
Der R9F28110 ist auf eine lange Lebensdauer ausgelegt. Er verfügt über eine mechanische Lebensdauer von über 20.000 Schaltspielen und eine elektrische Lebensdauer von über 10.000 Schaltspielen bei Nennlast. Dies gewährleistet eine zuverlässige Funktion über viele Jahre hinweg.
