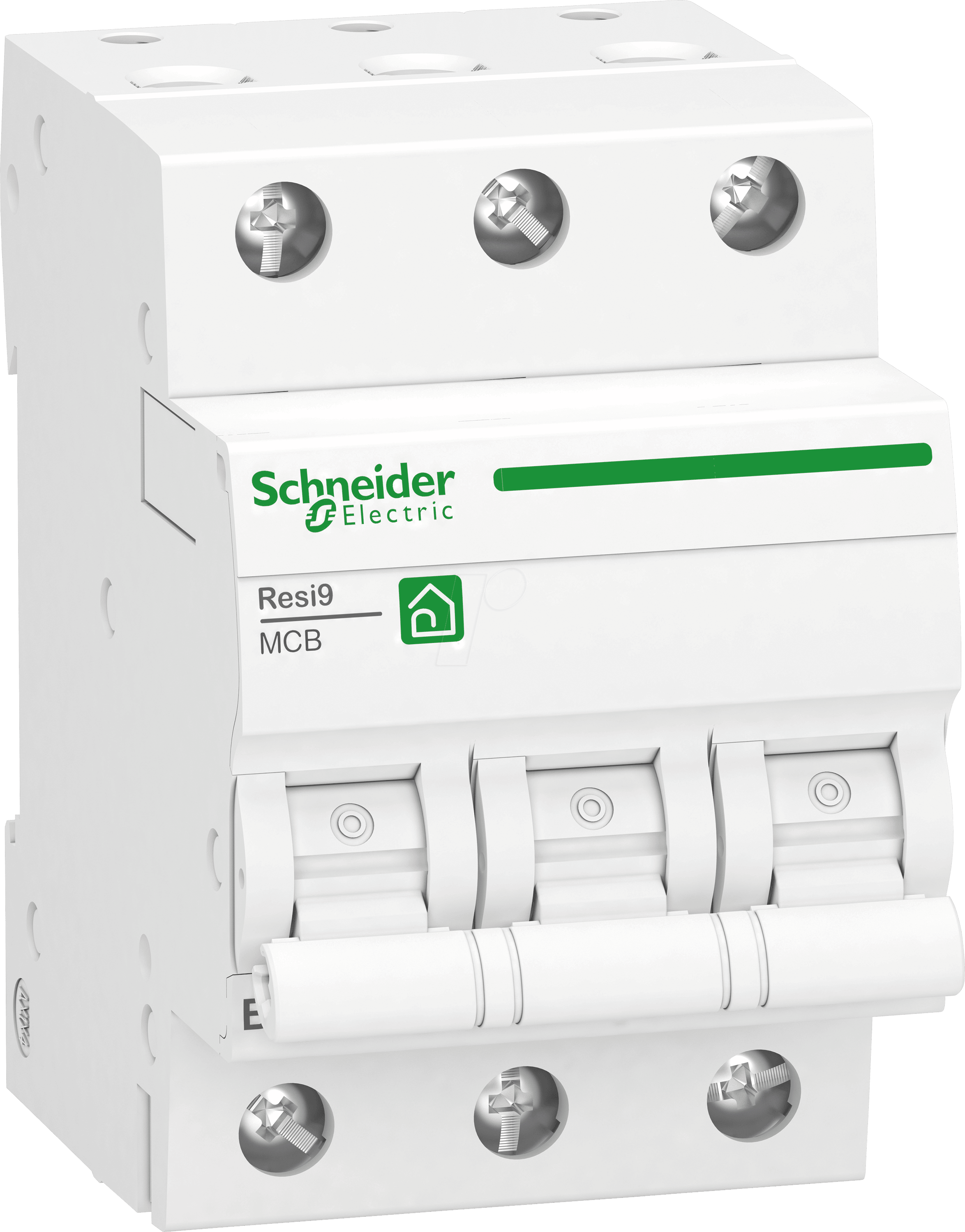

Schutz für Ihre Elektroinstallation: R9F27325 – Der Leitungsschutzschalter Resi9 im Detail
Sicherheitsbewusste Hauseigentümer, Elektroinstallateure und Betreiber von Industrieanlagen benötigen zuverlässigen Schutz vor Überlast und Kurzschluss. Der R9F27325 – Leitungsschutzschalter Resi9 3P, 25A, B Charakteristik, 10kA ist die professionelle Antwort auf diese Anforderung und bietet präventive Sicherheit für dreiphasige Stromkreise.
Leistungsstarker Schutz durch präzise Charakteristik
Der Leitungsschutzschalter R9F27325 aus der bewährten Resi9-Serie von Schneider Electric ist konzipiert, um Ihre elektrischen Anlagen effektiv vor den schädlichen Auswirkungen von Überstrom zu bewahren. Mit seiner B-Charakteristik ist er ideal für den Einsatz in Umgebungen, in denen Verbraucher mit geringen Einschaltströmen dominiert sind, wie beispielsweise in Wohngebäuden, Büros oder bei Steuerkreisen. Die Schutzfunktion greift zuverlässig bei Strömen, die das 3- bis 5-fache des Nennstroms betragen, und verhindert so Schäden an Leitungen, Geräten und schützt vor Brandgefahren. Die Kurzschlussfestigkeit von 10kA unterstreicht die robuste Auslegung und die Fähigkeit, auch bei signifikanten Fehlerströmen die Anlage sicher zu trennen.
Technische Überlegenheit der Resi9-Serie
Die Resi9-Serie steht für Qualität und Zuverlässigkeit im Bereich des elektrotechnischen Basisschutzes. Der R9F27325 zeichnet sich durch folgende Vorteile aus:
- Robuste Bauweise: Gefertigt aus hochwertigen, flammhemmenden Kunststoffen, die eine lange Lebensdauer und hohe Sicherheit gewährleisten.
- Präzise Auslösung: Die B-Charakteristik sorgt für eine schnelle und zuverlässige Unterbrechung im Fehlerfall, minimiert so Schäden und erhöht die Sicherheit.
- Hohe Schaltleistung: Eine Kurzschlussfestigkeit von 10kA ermöglicht den Einsatz auch in komplexeren Installationen, wo hohe Fehlerströme auftreten können.
- Einfache Installation: Dank des Standard-Aufbaus für die Hutschienenmontage lässt sich der Leistungsschutzschalter schnell und sicher in jedem Schaltschrank integrieren.
- Maximale Betriebssicherheit: Die Dreiphasigkeit (3P) ermöglicht den zuverlässigen Schutz von Drehstromverbrauchern oder drei separaten einphasigen Stromkreisen mit einer einzigen Einheit.
- Langlebigkeit: Die Resi9-Komponenten sind auf eine hohe Anzahl von Schaltspielen ausgelegt und bieten somit eine langfristige Investition in die Sicherheit Ihrer Anlagen.
- Konformität mit Normen: Entspricht den relevanten nationalen und internationalen Normen für Leitungsschutzschalter (z.B. EN 60898-1), was höchste Standards in Bezug auf Sicherheit und Leistung garantiert.
Detaillierte Produktdaten im Überblick
Für eine fundierte Entscheidung und eine einfache Integration in Ihre Planung bieten wir Ihnen eine umfassende Übersicht der technischen Spezifikationen und Eigenschaften:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F27325 |
| Polanzahl | 3-polig (3P) |
| Nennstrom | 25 A |
| Auslösecharakteristik | B |
| Kurzschlussausschaltvermögen (Icu) | 10 kA |
| Nennspannung | AC 400V (entsprechend der Anwendungsnorm für 3P-Schalter) |
| Montageart | Hutschienenmontage (EN 60715) |
| Anschlussart | Schraubklemmen (für flexible und starre Leiter) |
| Schutzart | IP20 (im eingebauten Zustand) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +70 °C |
| Material der Kontakte | Hochleitfähige Kupferlegierung mit geringem Übergangswiderstand zur Minimierung von Verlustwärme. |
| Material des Gehäuses | Hochwertiger, thermoschmelzender Kunststoff (z.B. Polycarbonat oder ABS), der eine ausgezeichnete elektrische Isolation und mechanische Stabilität bei hohen Temperaturen gewährleistet. |
| Konstruktion des Auslösemechanismus | Bimetall-Auslöser für den Überlastschutz, thermisch verzögert. Elektromagnetischer Auslöser für den Kurzschlussschutz, sofort reagierend. Präzise Kalibrierung zur Einhaltung der B-Charakteristik. |
| Einsatzbereiche | Wohnungsinstallationen, Gewerbebetriebe, Bürogebäude, Schutz von Schaltanlagen für Industrieanwendungen mit geringen Einschaltströmen. Besonders geeignet für den Schutz von Beleuchtungsanlagen, Steckdosenstromkreisen und elektronischen Geräten. |
Anwendungsgebiete und optimale Integration
Der R9F27325 – Leitungsschutzschalter Resi9 3P, 25A, B Charakteristik, 10kA ist ein universell einsetzbares Schutzorgan für eine Vielzahl von Szenarien. Seine 3-polige Ausführung ist prädestiniert für den Schutz von Drehstromverbrauchern wie Motoren, Pumpen oder Lüftungsanlagen, wo eine gleichzeitige Abschaltung aller Phasen im Fehlerfall essentiell ist. Ebenso eignet er sich hervorragend für die Absicherung von drei separaten einphasigen Stromkreisen innerhalb eines Schaltschrankes, beispielsweise für die Trennung von Beleuchtung, Steckdosen und speziellen Verbrauchern in einem Gewerbebetrieb oder Wohnhaus. Die B-Charakteristik macht ihn zur ersten Wahl für Anwendungen, bei denen keine hohen Anlaufströme zu erwarten sind, wie es bei vielen elektronischen Geräten, Transformatoren und Heizsystemen der Fall ist. Die Einhaltung der 10kA Kurzschlussfestigkeit gewährleistet dabei auch in installationsnahen Bereichen mit potenziell hohen Fehlerschleifenströmen einen sicheren und normgerechten Betrieb.
Expertenwissen zur B-Charakteristik
Die Wahl der richtigen Auslösecharakteristik ist für die optimale Funktion und Sicherheit einer Elektroinstallation von entscheidender Bedeutung. Die B-Charakteristik des R9F27325 ist darauf ausgelegt, eine schnelle Abschaltung bei Überlast und Kurzschluss zu gewährleisten, ohne dabei durch kurzzeitige Einschaltspitzen ungewollt auszulösen. Dies ist insbesondere bei elektronischen Geräten, die typischerweise geringere Anlaufströme aufweisen als beispielsweise Elektromotoren, von Vorteil. Ein typisches Anwendungsbeispiel für die B-Charakteristik ist der Schutz von Steckdosenkreisen in Wohnhäusern oder Büros, wo viele empfindliche elektronische Geräte angeschlossen werden. Die Auslösung erfolgt bei einem Strom, der zwischen dem 3- und 5-fachen des Nennstroms liegt. Im Vergleich zu einer C-Charakteristik, die höhere Einschaltströme toleriert, bietet die B-Charakteristik einen feineren Schutz und ist somit für den Schutz von Personen und leichteren Anlagen die bevorzugte Wahl.
FAQ – Häufig gestellte Fragen zu R9F27325 – Leitungsschutzschalter Resi9 3P, 25A, B Charakteristik, 10kA
Was ist der Hauptzweck des Leitungsschutzschalters R9F27325?
Der Hauptzweck des R9F27325 ist der Schutz von elektrischen Leitungen und Geräten vor Schäden durch Überlast und Kurzschluss. Er unterbricht automatisch den Stromkreis, wenn die Stromstärke einen gefährlichen Wert überschreitet.
Für welche Art von Installationen ist die B-Charakteristik am besten geeignet?
Die B-Charakteristik ist ideal für Installationen mit Verbrauchern, die keine hohen Einschaltströme erzeugen, wie z.B. Steckdosenkreise in Wohnhäusern, Büros oder für den Anschluss von empfindlicher Elektronik.
Was bedeutet die Angabe 3P bei diesem Leitungsschutzschalter?
3P steht für dreipolig. Dies bedeutet, dass der Schalter drei Phasen gleichzeitig abschalten kann, was für den Schutz von Drehstromverbrauchern oder die Absicherung mehrerer einphasiger Stromkreise erforderlich ist.
Ist der R9F27325 auch für Industrieanwendungen geeignet?
Ja, der R9F27325 mit 10kA Kurzschlussfestigkeit ist für viele Industrieanwendungen geeignet, insbesondere dort, wo die Geräte keine extrem hohen Anlaufströme haben. Für Maschinen mit hohen Anlaufströmen könnte eine C- oder K-Charakteristik sinnvoller sein.
Welche Art von Leitern kann ich an die Klemmen des R9F27325 anschließen?
Die Schraubklemmen des R9F27325 sind für den Anschluss von sowohl flexiblen als auch starren Leitern ausgelegt. Es ist jedoch ratsam, die maximal zulässigen Querschnitte gemäß den Herstellerangaben zu beachten.
Gibt es besondere Anforderungen für die Installation des R9F27325?
Der Leitungsschutzschalter ist für die Standard-Hutschienenmontage (EN 60715) konzipiert, was eine einfache und sichere Installation in jedem gängigen Schaltschrank ermöglicht. Es ist jedoch stets auf die Einhaltung aller geltenden elektrotechnischen Vorschriften und Normen zu achten.
Wie unterscheidet sich die Kurzschlussfestigkeit von 10kA von anderen Werten?
Eine Kurzschlussfestigkeit von 10kA bedeutet, dass der Schalter einem Kurzschlussstrom von bis zu 10.000 Ampere standhalten und diesen sicher unterbrechen kann, ohne selbst beschädigt zu werden. Dies ist ein wichtiger Sicherheitsfaktor, der die Zuverlässigkeit in Umgebungen mit potenziell hohen Fehlströmen gewährleistet.
