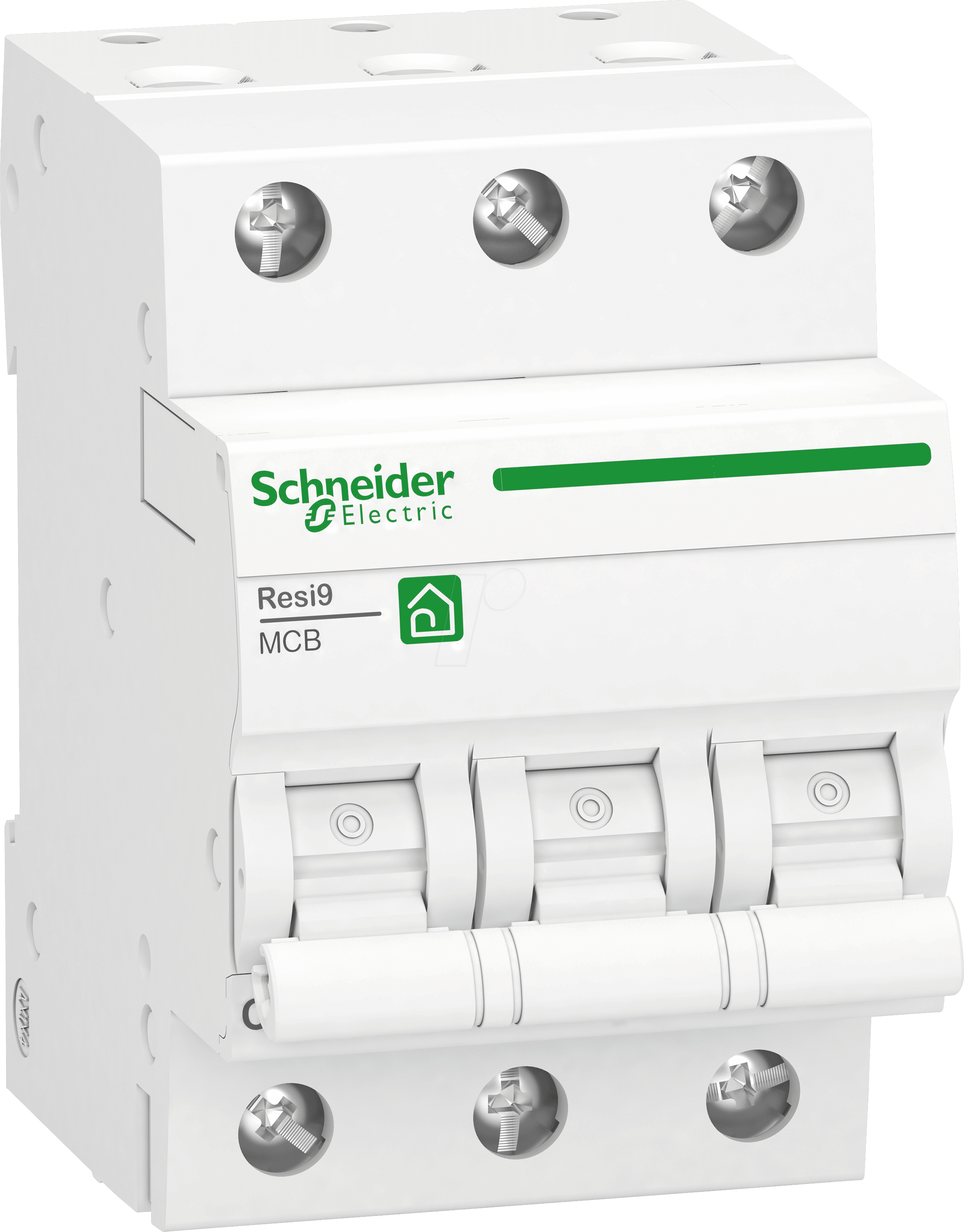

Sichere elektrische Anlagen mit dem R9F24340 – Ihr Experte für präzisen Leitungsschutz
Überlastung und Kurzschlüsse sind ernstzunehmende Gefahren für jede elektrische Installation, die nicht nur zu kostspieligen Schäden an Geräten führen, sondern auch erhebliche Sicherheitsrisiken bergen. Der R9F24340 – Leitungsschutzschalter Resi9 3P, 40A, C Charakteristik, 6kA wurde entwickelt, um genau diese Risiken zu minimieren. Er ist die ideale Lösung für Elektrofachkräfte, Hausbesitzer und Betreiber von Industrieanlagen, die höchste Ansprüche an Zuverlässigkeit und Sicherheit stellen und eine erstklassige Absicherung ihrer Stromkreise benötigen.
Präziser Schutz für anspruchsvolle Anwendungen: Die Vorteile des R9F24340
Der R9F24340 zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die eine außergewöhnliche Leistungsfähigkeit und Langlebigkeit gewährleisten. Im Vergleich zu herkömmlichen Sicherungsautomaten bietet der Resi9 eine überlegene Auslösecharakteristik und eine höhere Schaltleistung, was ihn zur ersten Wahl für kritische Anwendungen macht.
- Zuverlässige Auslösung bei Überlast und Kurzschluss: Dank der präzisen C-Charakteristik garantiert der R9F24340 eine zuverlässige und schnelle Unterbrechung des Stromflusses bei Überlastströmen, die über den Nennwert hinausgehen, sowie bei schlagartigen Kurzschlüssen. Dies schützt Ihre Anlage effektiv vor den häufigsten elektrischen Störfällen.
- Hohe Kurzschluss-Schaltvermögen (6kA): Mit einem Bemessungs-Kurzschlussausschaltvermögen von 6 kA bietet dieser Leitungsschutzschalter einen robusten Schutz, selbst bei starken Kurzschlussströmen. Dies ist essentiell für die Gewährleistung der Sicherheit in Umgebungen, in denen höhere Kurzschlussströme auftreten können.
- Dreipoliger Schutz (3P): Die dreipolige Ausführung gewährleistet eine gleichzeitige und sichere Trennung aller drei Außenleiter (L1, L2, L3). Dies ist besonders wichtig für den Schutz von Drehstrommotoren, Maschinen und anderen dreiphasigen Verbrauchern, um ein gefährliches Phasenungleichgewicht zu verhindern.
- Robuste Bauweise für Langlebigkeit: Gefertigt aus widerstandsfähigen Kunststoffen und mit hochwertigen internen Komponenten ausgestattet, ist der R9F24340 für eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen konzipiert.
- Einfache Installation und Handhabung: Der Leitungsschutzschalter ist für die Montage auf einer Standard-Hutschiene (35mm) ausgelegt und verfügt über klare Anschlusspunkte, was eine schnelle und sichere Installation durch qualifiziertes Fachpersonal ermöglicht.
- Konformität mit relevanten Normen: Die Einhaltung internationaler und nationaler Normen wie IEC/EN 60898-1 unterstreicht die geprüfte Qualität und Sicherheit dieses Produkts.
Technische Spezifikationen und Leistungsmerkmale
Der R9F24340 ist mehr als nur ein Leitungsschutzschalter; er ist eine integraler Bestandteil eines sicheren und effizienten Stromversorgungsnetzes. Seine detaillierten technischen Eigenschaften spiegeln die fortschrittliche Ingenieurskunst wider, die in jedem Resi9-Produkt steckt.
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F24340 |
| Polanzahl | 3P (Dreipolig) |
| Nennstrom | 40A |
| Auslösecharakteristik | C |
| Bemessungs-Kurzschlussausschaltvermögen (Icn) | 6 kA |
| Spannung | Geeignet für 230/400V AC-Netze (gemäß EN 60898-1) |
| Montageart | Hutschiene (35 mm) |
| Schutzart | IP20 (bei installiertem Zustand, Schutz gegen feste Fremdkörper größer 12,5 mm) |
| Umgebungstemperatur | Typischer Betriebsbereich: -25°C bis +45°C |
| Anschlussklemmen | Geeignet für flexible und starre Leiter; klare Kennzeichnung für sichere Verbindung. |
| Material des Gehäuses | Hochwertiger, schwer entflammbarer Thermoplast (z.B. Polycarbonat oder ABS-Derivate), geprüft auf mechanische Beständigkeit und elektrische Isolation. |
| Lebensdauer (mechanisch) | Mindestens 20.000 Schaltspiele bei Nennstrom, um eine dauerhafte Einsatzfähigkeit zu gewährleisten. |
| Lebensdauer (elektrisch) | Reduzierte Schaltspiele bei Nennlast, abhängig vom Schaltstrom, aber optimiert für die vorgesehene Anwendung. |
| Einsatzgebiete | Verteilungseinheiten, Schaltschränke in Wohngebäuden, Gewerbe und Industrie; Schutz von Maschinen, Geräten und Kabeln mit mittleren Einschaltströmen. |
Anwendungsbereiche und Einsatzoptimierung
Die Vielseitigkeit des R9F24340 macht ihn zu einer unverzichtbaren Komponente in einer breiten Palette von elektrischen Installationen. Seine C-Charakteristik ist speziell für Anwendungen konzipiert, bei denen mit normalen Einschaltströmen zu rechnen ist, die das 5- bis 10-fache des Nennstroms erreichen können. Dazu gehören typischerweise:
- Schutz von Beleuchtungsanlagen: Die C-Charakteristik verhindert ein ungewolltes Auslösen beim Einschalten von Leuchtstoffröhren oder LED-Treibern mit integrierten Vorschaltgeräten.
- Absicherung von Haushaltsgeräten: Kühlschränke, Gefriertruhen, Waschmaschinen und Trockner stellen oft kurzzeitige Spitzenströme dar, die von einem Leitungsschutzschalter mit C-Charakteristik sicher gehandhabt werden.
- Schutz von Werkzeugmaschinen und Elektrowerkzeugen: Motoren von Bohrmaschinen, Sägen oder Kompressoren benötigen beim Anlaufen einen kurzzeitig höheren Strom. Die C-Charakteristik bietet hier den optimalen Kompromiss zwischen Anlaufstromtoleranz und Überlastschutz.
- Industrielle Schaltkreise: In kleineren Maschinen und Anlagen, die keine extrem hohen Anlaufströme aufweisen, bietet der R9F24340 einen zuverlässigen und effizienten Schutz.
- Verteilungseinheiten in Mehrfamilienhäusern: Zur Absicherung von einzelnen Stromkreisen für Wohnungen oder Gemeinschaftsbereiche.
Die dreipolige Ausführung ist zudem unerlässlich für den Schutz von dreiphasigen Verbrauchern wie Motoren, Pumpen oder Lüftungsanlagen, um die Symmetrie der Phasen zu gewährleisten und Überlastungen einzelner Leiter zu verhindern.
FAQ – Häufig gestellte Fragen zu R9F24340 – Leitungsschutzschalter Resi9 3P, 40A, C Charakteristik, 6kA
Was bedeutet die Auslösecharakteristik C?
Die Auslösecharakteristik C beschreibt das Verhalten des Leitungsschutzschalters bei Überlast. Sie ist für Verbraucher mit mittleren Anlaufströmen konzipiert. Das bedeutet, dass der Schalter bei einem Strom, der etwa 5- bis 10-mal so hoch ist wie der Nennstrom, verzögert auslöst. Dies verhindert, dass der Schalter bei kurzzeitigen, normalen Einschaltströmen von Geräten wie Motoren oder Beleuchtungssystemen auslöst, während er bei tatsächlichen Überlastungen oder Kurzschlüssen zuverlässig schützt.
Ist der R9F24340 für den Einsatz in Wohnhäusern geeignet?
Ja, der R9F24340 ist hervorragend für den Einsatz in Wohnhäusern geeignet, insbesondere für die Absicherung von Stromkreisen mit dreiphasigen Verbrauchern oder solchen, die mit normalen Einschaltströmen rechnen. Er kann in der Hauptverteilung oder in Unterverteilungen zur Absicherung einzelner Stromkreise verwendet werden.
Was ist der Unterschied zwischen einem einpoligen und einem dreipoligen (3P) Leitungsschutzschalter?
Ein einpoliger Leitungsschutzschalter schützt nur einen Leiter (Phase). Ein dreipoliger (3P) Leitungsschutzschalter schützt hingegen alle drei Außenleiter (L1, L2, L3) eines Drehstromsystems gleichzeitig. Dies ist unerlässlich, um die Phasenbalance zu erhalten und gefährliche Zustände bei Drehstrommotoren oder anderen dreiphasigen Verbrauchern zu verhindern.
Kann ich den R9F24340 selbst installieren?
Die Installation von elektrischen Schutzvorrichtungen wie Leitungsschutzschaltern sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Dies gewährleistet die korrekte und sichere Installation gemäß den geltenden Normen und Vorschriften und minimiert das Risiko von elektrischen Gefahren oder Fehlfunktionen.
Welche Art von Geräten profitiert am meisten von der C-Charakteristik?
Geräte mit induktiven Lasten oder solche, die beim Einschalten einen kurzzeitigen höheren Strom benötigen, profitieren am meisten von der C-Charakteristik. Dazu gehören typischerweise Motoren (z.B. in Pumpen, Lüftern, Werkzeugmaschinen), Kompressoren, aber auch viele Arten von Beleuchtungssystemen und Haushaltsgeräten wie Kühlschränken oder Waschmaschinen.
Was bedeutet das Kurzschluss-Ausschaltvermögen von 6kA?
Das Bemessungs-Kurzschlussausschaltvermögen (Icn) von 6 kA gibt an, welche maximale Kurzschlussstromstärke der Leitungsschutzschalter im Fehlerfall sicher und ohne Beschädigung unterbrechen kann. Ein Wert von 6 kA bietet einen hohen Schutzstandard, der für viele Standardanwendungen in Wohn-, Gewerbe- und leichten Industrieumgebungen ausreichend ist. Er schützt die Anlage und die nachgeschalteten Komponenten vor den zerstörerischen Kräften eines Kurzschlusses.
Wie oft sollte ein Leitungsschutzschalter überprüft werden?
Es gibt keine pauschale Vorschrift für die regelmäßige Überprüfung von Leitungsschutzschaltern in Bezug auf die Frequenz der mechanischen Auslösung (z.B. durch Betätigen des Schalters). Empfohlen wird jedoch eine Sichtprüfung der Anlage und der installierten Schutzorgane im Rahmen der allgemeinen Elektroinstallation-Wartung. Bei Anzeichen von Beschädigung, Überhitzung oder häufigem Auslösen sollte umgehend ein Fachmann konsultiert werden.
