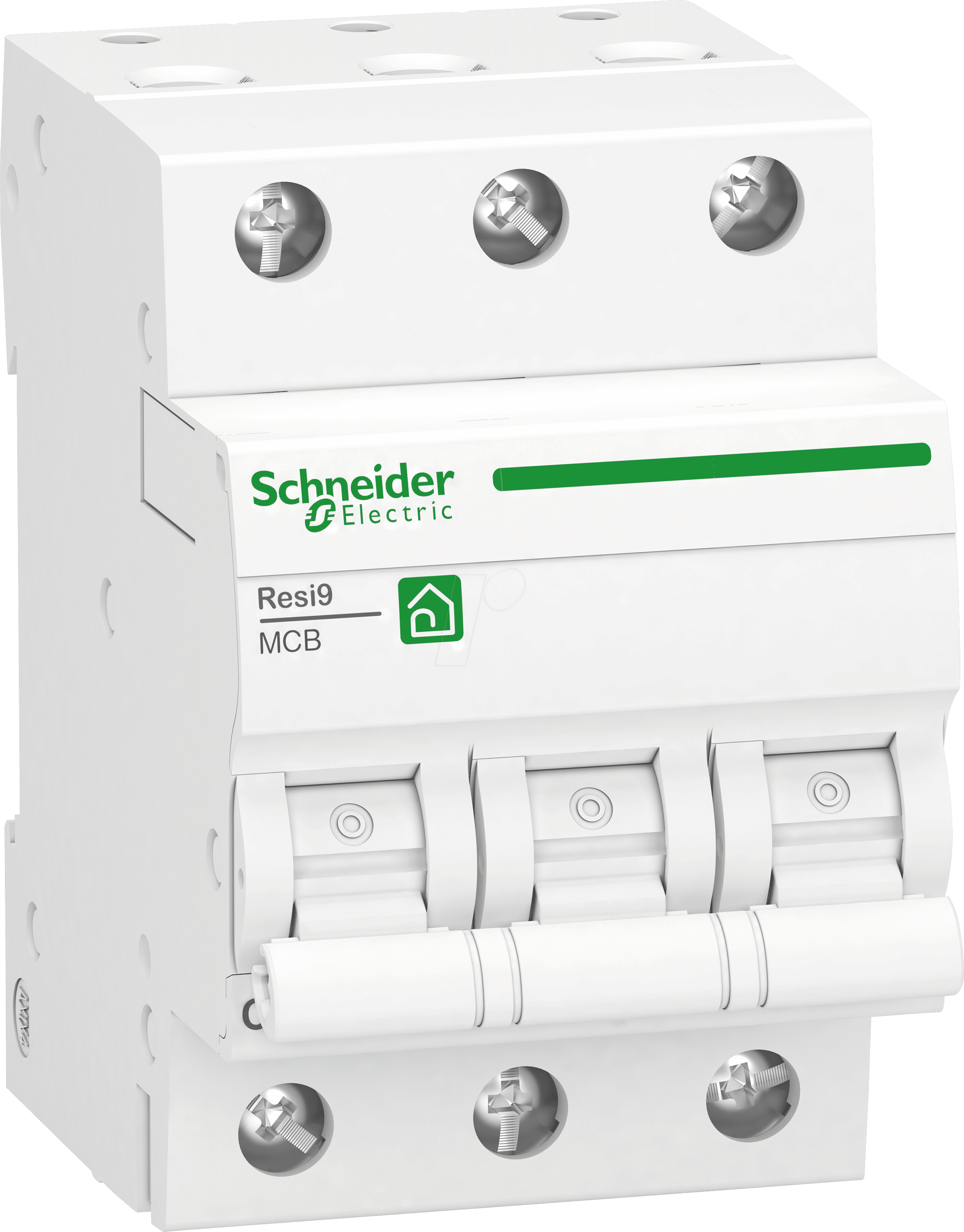

R9F24320 – Leitungsschutzschalter Resi9 3P, 20A, C Charakteristik, 6kA: Zuverlässiger Schutz für Ihre elektrische Infrastruktur
Der R9F24320 Leitungsschutzschalter aus der renommierten Resi9-Serie von Schneider Electric ist die essenzielle Komponente für die Sicherung moderner elektrischer Anlagen. Er adressiert direkt die Notwendigkeit, elektrische Kreise zuverlässig vor Überlastung und Kurzschlüssen zu schützen, und ist damit die ideale Wahl für Elektroinstallateure, Architekten und Betreiber von Industrie- und Gewerbeanlagen, die Wert auf Sicherheit und Langlebigkeit legen.
Maximale Sicherheit und Schutz durch fortschrittliche Technologie
Der R9F24320 zeichnet sich durch seine Robustheit und die präzise Ansprechcharakteristik aus, die ihn von herkömmlichen Sicherungselementen abhebt. Die C-Charakteristik ist speziell für die Absicherung von Verbrauchern mit moderaten Einschaltströmen konzipiert, wie z.B. Motoren, Transformatoren oder Leuchten mit konventionellen Vorschaltgeräten. Dies minimiert ungewollte Auslösungen bei normalem Betrieb, während ein sofortiger Schutz bei gefährlichen Stromspitzen gewährleistet ist.
Die hohe Schaltleistung von 6kA bietet eine überlegene Reserve, selbst bei anspruchsvollen Netzbedingungen, und schützt effektiv vor den potenziell katastrophalen Folgen eines Kurzschlusses. Mit 3 Polen ist dieser Leitungsschutzschalter prädestiniert für die Absicherung von Drehstromkreisen, wie sie in vielen industriellen Anwendungen und größeren Gebäuden üblich sind.
Umfassende Vorteile des R9F24320 Leitungsschutzschalters
- Zuverlässiger Überlast- und Kurzschlussschutz: Garantiert die Sicherheit Ihrer elektrischen Anlagen und beugt Schäden vor.
- Spezifische C-Charakteristik: Optimiert für Verbraucher mit moderaten Einschaltströmen, minimiert Fehlauslösungen.
- Hohe Schaltleistung (6kA): Bietet eine überlegene Absicherung, selbst unter widrigen Bedingungen.
- Dreipolige Ausführung (3P): Ideal für die sichere Trennung und Absicherung von Drehstromkreisen.
- Markenqualität von Schneider Electric: Steht für höchste Zuverlässigkeit, Langlebigkeit und Einhaltung internationaler Standards.
- Einfache Installation und Wartung: Konzipiert für eine schnelle und unkomplizierte Integration in bestehende oder neue Schaltanlagen.
- Kompaktes Design: Ermöglicht eine platzsparende Installation in Verteilerkästen und Schaltschränken.
- Langfristige Investitionssicherheit: Durch die hohe Qualität und die bewährte Technologie des Produkts.
Technische Spezifikationen und Merkmale
Der R9F24320 ist mehr als nur ein Schutzschalter; er ist ein Präzisionsinstrument, das auf jahrelanger Entwicklung und Anwendungserfahrung basiert. Die präzise Fertigung und die Auswahl hochwertiger Materialien gewährleisten eine konstante Leistung über die gesamte Lebensdauer des Produkts.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Artikelnummer | R9F24320 |
| Polanzahl | 3-polig (3P) |
| Bemessungsstrom | 20 Ampere (20A) |
| Charakteristik | C-Charakteristik |
| Ausschaltvermögen | 6 kA (6000 Ampere) |
| Spannungsfestigkeit | Geeignet für Netzspannungen gemäß nationalen und internationalen Normen (typischerweise 400V AC). |
| Anschlussart | Schraubklemmen für sicheren und dauerhaften Kontakt. |
| Montageart | DIN-Schienenmontage (35 mm Standard-Hutschiene), für eine einfache und sichere Befestigung in Verteilerschränken. |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, der eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen gewährleistet. |
| Material und Haptik | Gehäuse aus robustem, flammhemmendem Thermoplast, das mechanischer Beanspruchung standhält und Sicherheit bietet. Hochwertige Kontaktmaterialien für geringen Übergangswiderstand und Langlebigkeit. |
| Design-Merkmale | Kompaktes und modulares Design, das eine effiziente Raumnutzung im Schaltschrank ermöglicht. Deutliche Markierung der Polbezeichnung und des Schutzschalters für einfache Identifikation. Ergonomisch gestaltete Betätigungshebel für einfache Bedienung. |
| Einsatzmöglichkeiten | Schutz von Hauptstromkreisen und einzelnen Verbrauchern in Wohngebäuden, Gewerbe- und Industrieanlagen. Speziell geeignet für die Absicherung von Motoren, Transformatoren, Pumpen und anderen Geräten mit typischerweise moderaten Einschaltspitzen. Absicherung von Verteilungen, Unterverteilungen und Anlagen mit Drehstromversorgung. |
| Normenkonformität | Entspricht den relevanten internationalen Normen wie IEC/EN 60898-1, was eine hohe Sicherheit und Zuverlässigkeit garantiert. |
Anwendungsbereiche und Installation
Die Einsatzmöglichkeiten des R9F24320 sind vielfältig und reichen von der Absicherung von Hauptverteilungen in Wohnkomplexen bis hin zu spezialisierten Anwendungen in industriellen Fertigungsanlagen. Die C-Charakteristik ist ein entscheidender Faktor bei der Auswahl des richtigen Schutzschalters für Geräte, die beim Anlaufen kurzzeitig höhere Ströme ziehen, ohne dass dies eine Überlastung darstellt. Dies verhindert unnötige Abschaltungen, die den Produktionsfluss stören oder den Komfort beeinträchtigen könnten.
Die Installation auf einer Standard-35mm-Hutschiene gestaltet sich denkbar einfach und ermöglicht eine schnelle Integration in bestehende oder neue Schaltschrankaufbauten. Die klare Beschriftung und die intuitive Bedienung des Schalters tragen zusätzlich zu einer effizienten und sicheren Elektroinstallation bei. Die dreipolige Ausführung macht ihn zur idealen Wahl für die Absicherung von Drehstromverbrauchern, wo eine gleichzeitige Trennung aller drei Phasen für die Sicherheit unerlässlich ist.
FAQ – Häufig gestellte Fragen zu R9F24320 – Leitungsschutzschalter Resi9 3P, 20A, C Charakteristik, 6kA
Was bedeutet die C-Charakteristik bei einem Leitungsschutzschalter?
Die C-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlast und Kurzschluss. Sie ist für Verbraucher mit moderaten Einschaltströmen konzipiert, wie z.B. Motoren oder Transformatoren. Das bedeutet, dass der Schalter erst bei einem Strom, der etwa 5- bis 10-mal höher ist als der Nennstrom, auslöst. Dies verhindert unnötige Abschaltungen bei normalen Anlaufvorgängen, schützt aber zuverlässig vor gefährlichen Kurzschlüssen.
Warum ist die Schaltleistung von 6kA wichtig?
Die Ausschaltleistung (auch Kurzschlussausschaltvermögen genannt) gibt an, wie viel Strom der Schutzschalter im Falle eines Kurzschlusses sicher abschalten kann, ohne zerstört zu werden. Ein Wert von 6kA ist für die meisten Standardanwendungen in Wohn- und kleineren Gewerbegebäuden ausreichend. Höhere Schaltleistungen sind erforderlich, wenn die Netzimpedanz gering ist oder wenn der Schutzschalter nahe am Einspeisepunkt des Stromnetzes installiert wird, wo potenziell höhere Kurzschlussströme auftreten können.
Für welche Art von Geräten ist der R9F24320 besonders geeignet?
Der R9F24320 mit C-Charakteristik eignet sich hervorragend für die Absicherung von Geräten, die beim Starten kurzzeitig höhere Anlaufströme ziehen. Dazu gehören beispielsweise Elektromotoren in Pumpen, Lüftern oder Werkzeugmaschinen, aber auch Transformatoren, bestimmte Beleuchtungssysteme (z.B. mit konventionellen Vorschaltgeräten) und Haushaltsgeräte mit leistungsstarken Motoren.
Was unterscheidet einen 3-poligen von einem 1-poligen Leitungsschutzschalter?
Ein 1-poliger Leitungsschutzschalter schützt nur einen einzelnen Leiter (in der Regel die Phase). Ein 3-poliger Leitungsschutzschalter schützt alle drei Leiter eines Drehstromkreises (L1, L2, L3) gleichzeitig. Dies ist unerlässlich für die sichere Trennung von Drehstromverbrauchern, um zu verhindern, dass bei einem Fehler nur ein Teil des Stromkreises unterbrochen wird und gefährliche Zustände entstehen.
Welche Normen erfüllt der R9F24320?
Der R9F24320 erfüllt in der Regel die relevanten europäischen und internationalen Normen wie IEC/EN 60898-1 für Leistungsschalter für den Hausgebrauch und ähnliche Anwendungen. Diese Normen gewährleisten, dass das Produkt den erforderlichen Sicherheits- und Leistungsstandards entspricht.
Kann der R9F24320 auch in industriellen Anwendungen eingesetzt werden?
Ja, der R9F24320 ist aufgrund seiner robusten Bauweise und der hohen Schaltleistung von 6kA auch für eine Vielzahl von industriellen Anwendungen geeignet, insbesondere dort, wo Drehstromverbraucher mit moderaten Einschaltströmen abgesichert werden müssen. Für Anwendungen mit sehr hohen Kurzschlussströmen oder speziellen Schutzanforderungen (z.B. selektiver Schutz) sind möglicherweise Leistungsschalter mit höheren Ausschaltvermögen oder anderen Charakteristiken erforderlich.
Ist der R9F24320 als Hauptschutzschalter oder als Ergänzungsschutzschalter verwendbar?
Der R9F24320 kann sowohl als Hauptschutzschalter für kleinere Verteilungen als auch als Ergänzungsschutzschalter für einzelne Stromkreise in größeren Anlagen eingesetzt werden. Die Entscheidung hängt von der gesamten Elektroinstallation, den geforderten Schutzfunktionen und den lokalen Installationsvorschriften ab. Die 3-polige Ausführung prädestiniert ihn für den Schutz von Hauptverteilungen oder einzelnen Drehstromkreisen.
