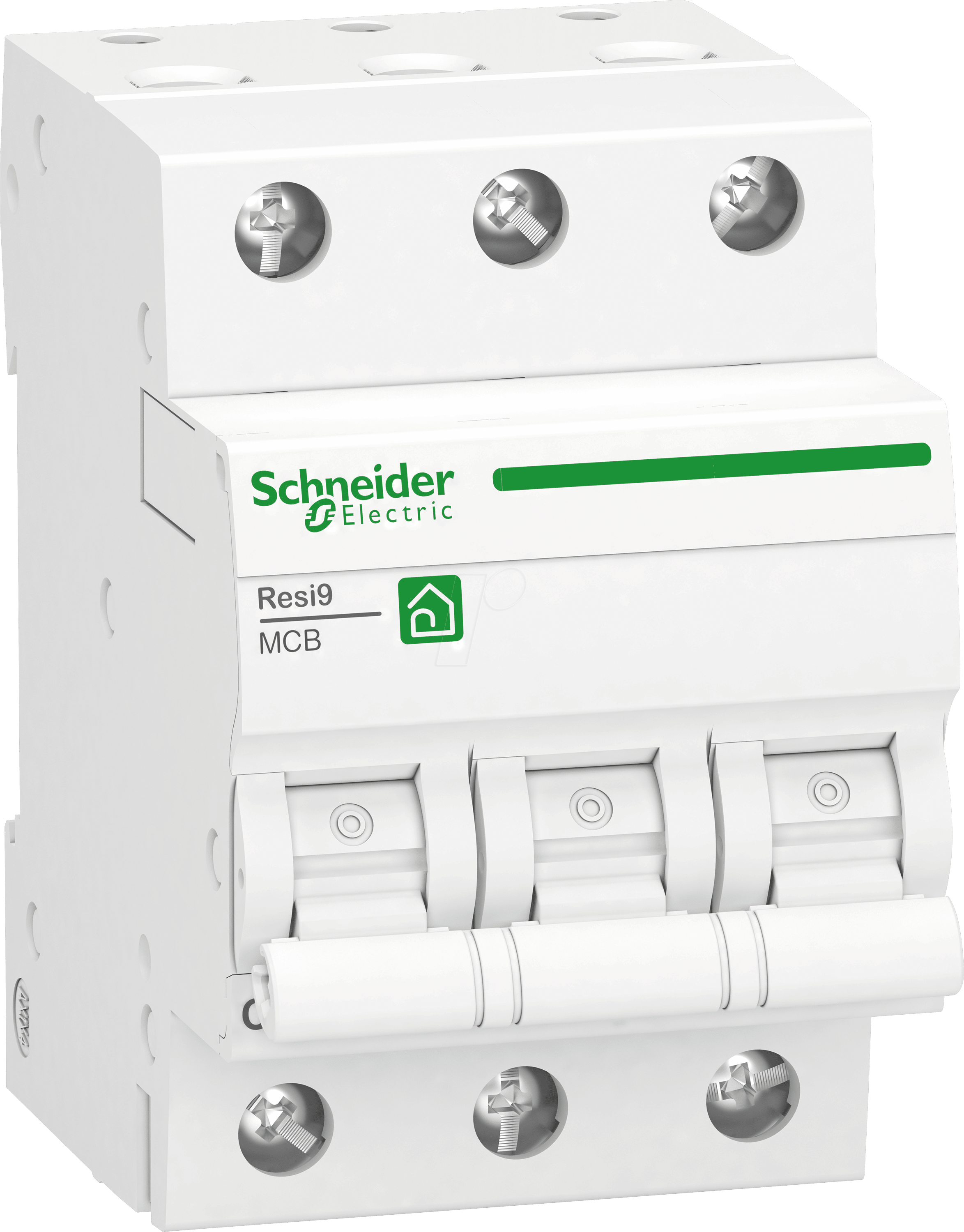

Zuverlässiger Schutz für Ihre Elektroinstallation: R9F24306 – Leitungsschutzschalter Resi9 3P, 6A, C Charakteristik, 6kA
Der R9F24306 – Leitungsschutzschalter Resi9 mit 3 Polen, 6 Ampere und einer C-Charakteristik bietet robusten und zuverlässigen Schutz vor Überlast und Kurzschluss für Ihre elektrischen Anlagen. Er ist die ideale Lösung für anspruchsvolle Installationen in Gewerbe, Industrie und privaten Haushalten, wo höchste Sicherheit und unterbrechungsfreier Betrieb unerlässlich sind.
Überragende Schutzfunktion und Sicherheit
Der Leitungsschutzschalter R9F24306 zeichnet sich durch seine präzise und schnelle Auslösung im Fehlerfall aus. Mit seiner C-Charakteristik ist er speziell für den Schutz von Stromkreisen mit höherem Einschaltstrom ausgelegt, wie sie beispielsweise bei Motoren, Transformatoren oder Leuchtstofflampen auftreten. Dies verhindert ungewollte Auslösungen bei normalen Betriebsbedingungen und gewährleistet gleichzeitig maximale Sicherheit bei gefährlichen Überstromsituationen. Die Bemessungs-Schaltvermögen von 6kA unterstreicht seine Eignung für Installationen mit potenziell hohen Fehlerströmen, was ihn zu einer überlegenen Wahl gegenüber Standardlösungen macht, die möglicherweise nicht die gleiche Robustheit aufweisen.
Präzision und Langlebigkeit der Resi9-Serie
Die Resi9-Serie von Schneider Electric steht für höchste Qualität und Zuverlässigkeit in der Elektroinstallationstechnik. Der R9F24306 profitiert von der fortschrittlichen Fertigungstechnologie und den strengen Qualitätskontrollen, die für diese Produktlinie charakteristisch sind. Dies garantiert eine lange Lebensdauer und eine konstante Performance über viele Jahre hinweg. Die robuste Bauweise und die hochwertigen Materialien sorgen dafür, dass der Leitungsschutzschalter auch unter anspruchsvollen Umgebungsbedingungen zuverlässig funktioniert. Dies ist ein entscheidender Faktor, um die Integrität Ihrer elektrischen Systeme zu gewährleisten und kostspielige Ausfälle zu vermeiden.
Anwendungsbereiche und Einsatzmöglichkeiten
Der R9F24306 Leitungsschutzschalter ist vielseitig einsetzbar und empfiehlt sich für eine breite Palette von Anwendungen. Seine dreipolige Ausführung ermöglicht die gleichzeitige Absicherung von drei Phasen, was ihn ideal für den Einsatz in Drehstromkreisen macht. Typische Einsatzgebiete umfassen:
- Industrieanlagen: Schutz von Maschinen, Steuerungen und Verteilerschränken, die mit Motoren oder anderen induktiven Lasten betrieben werden.
- Gewerbliche Gebäude: Absicherung von Beleuchtungsanlagen, Lüftungssystemen und anderen Stromkreisen mit potenziell hohen Einschaltströmen.
- Private Elektroinstallationen: Sicherung von Herden, Wärmepumpen oder Ladeinfrastrukturen für Elektrofahrzeuge, die eine C-Charakteristik erfordern.
- Verteilerschränke: Als zuverlässiger Bestandteil von Haupt- und Unterverteilungen zur Gewährleistung der Sicherheit aller nachgeschalteten Stromkreise.
Technische Spezifikationen und Aufbau
Der R9F24306 wurde mit Blick auf einfache Installation und maximale Funktionalität entwickelt. Seine kompakte Bauform ermöglicht eine platzsparende Montage in Standard-Verteilerschränken. Die klare Kennzeichnung der Pole und Anschlussklemmen vereinfacht die Verdrahtung und minimiert das Risiko von Fehlanschlüssen. Die robuste Konstruktion gewährleistet eine sichere und dauerhafte Verbindung, die auch bei häufigen Schaltvorgängen oder Vibrationen stabil bleibt.
Vorteile im Überblick
- Hohe Auslösecharakteristik (C): Optimal für den Schutz von Geräten mit hohen Anlaufströmen wie Motoren und Transformatoren.
- Dreipolige Ausführung: Ermöglicht die sichere Absicherung von Drehstromkreisen.
- Hohes Schaltvermögen (6kA): Bietet zuverlässigen Schutz auch bei starken Kurzschlüssen.
- Robuste Bauweise: Gewährleistet Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen.
- Konformität mit Normen: Erfüllt höchste internationale Sicherheitsstandards für Elektroinstallationen.
- Einfache Montage: Kompakte Bauform und klare Anschlussklemmen erleichtern die Installation.
- Markenqualität von Schneider Electric: Verlässliche Technologie und hohe Fertigungsstandards.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | R9F24306 |
| Produktlinie | Resi9 |
| Polanzahl | 3P (Dreipolig) |
| Nennstrom | 6A |
| Auslösecharakteristik | C |
| Bemessungs-Schaltvermögen | 6kA |
| Spannungsfestigkeit | Konform mit EN 60898-1 und EN 60947-2 für die vorgesehene Betriebsspannung |
| Anschlussart | Schraubanschluss mit Doppelklemmen für flexible und starre Leiter |
| Montageart | Normprofilschiene (DIN-Schiene) |
| Umgebungstemperatur | Betriebssicherheit gewährleistet im empfohlenen Temperaturbereich für elektrische Geräte (z.B. -25°C bis +70°C, je nach spezifischen Herstellerangaben) |
| Material und Haptik | Hochwertiger, schwer entflammbarer Thermoplast für maximale Sicherheit und Langlebigkeit. Die Haptik ist funktional und auf Strapazierfähigkeit ausgelegt. |
| Design-Merkmale | Kompakte Bauform für platzsparende Montage, klare Beschriftung der Klemmen und Funktionen, integrierter Schalthebel für einfache Bedienung und Statusanzeige. |
| Schutzart | IP20 (Schutz gegen feste Fremdkörper > 12,5 mm, kein Schutz gegen Wasser) an den nicht berührbaren Teilen; IP40 an den Einbaugeräten im Schaltschrank. |
FAQ – Häufig gestellte Fragen zu R9F24306 – Leitungsschutzschalter Resi9 3P, 6A, C Charakteristik, 6kA
Was bedeutet die C-Charakteristik bei einem Leitungsschutzschalter?
Die C-Charakteristik beschreibt das Verhalten des Schutzschalters bei einem Überstrom. Bei der C-Charakteristik löst der Schalter bei etwa 5-10 Mal des Nennstroms aus. Dies macht ihn ideal für den Schutz von Stromkreisen mit Geräten, die hohe Einschaltströme erzeugen können, wie z.B. Motoren, Transformatoren oder bestimmte Beleuchtungssysteme. Im Gegensatz zu einer B-Charakteristik, die für Wohnbereiche mit geringeren Einschaltströmen geeignet ist, verhindert die C-Charakteristik ungewollte Auslösungen bei normalen Betriebsvorgängen, bietet aber dennoch effektiven Schutz bei Kurzschlüssen.
Wann ist ein dreipoliger (3P) Leitungsschutzschalter erforderlich?
Ein dreipoliger Leitungsschutzschalter wird immer dann benötigt, wenn ein Stromkreis drei Phasen führt. Dies ist typischerweise in Drehstromsystemen der Fall, die in der Industrie und im Gewerbe weit verbreitet sind. Drehstrommotoren, Pumpen, Lüfter oder schwere Maschinen werden mit drei Phasen betrieben und benötigen daher eine Absicherung, die alle drei Phasen gleichzeitig schützt, um eine einwandfreie Funktion und Sicherheit zu gewährleisten.
Was ist das Bemessungs-Schaltvermögen (6kA) und warum ist es wichtig?
Das Bemessungs-Schaltvermögen (6kA) gibt an, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter im Fehlerfall sicher unterbrechen kann, ohne selbst zerstört zu werden. Ein Wert von 6kA ist für viele Installationen ausreichend, insbesondere in privaten und kleineren gewerblichen Anwendungen. Für Anlagen mit potenziell höheren Fehlerströmen, z.B. in der Nähe von Energieversorgungsanschlüssen oder größeren Industrieanlagen, sind Schutzschalter mit höherem Schaltvermögen (z.B. 10kA, 16kA oder mehr) erforderlich. Der 6kA-Wert des R9F24306 stellt sicher, dass der Schalter auch bei erheblichen Kurzschlüssen zuverlässig auslöst und die elektrische Anlage schützt.
Ist dieser Leitungsschutzschalter für den Einsatz in Haushalten geeignet?
Ja, der R9F24306 – Leitungsschutzschalter Resi9 3P, 6A, C Charakteristik, 6kA ist für den Einsatz in Haushalten geeignet, insbesondere wenn Sie Geräte mit höheren Einschaltströmen absichern müssen. Häufig wird er in Anschlussbereichen für dreiphasige Geräte wie Herde, Backöfen, Wärmepumpen oder auch für die vorgelagerte Absicherung von Ladestationen für Elektrofahrzeuge eingesetzt. Für die allgemeine Beleuchtung und Steckdosen in Wohnbereichen werden oft Leitungsschutzschalter mit B-Charakteristik bevorzugt, doch die C-Charakteristik ist hier eine ausgezeichnete Ergänzung für spezifische Anwendungen.
Wie unterscheidet sich die Resi9-Serie von anderen Produktlinien?
Die Resi9-Serie von Schneider Electric positioniert sich als eine solide und zuverlässige Lösung für Standard-Installationen. Sie bietet ein sehr gutes Preis-Leistungs-Verhältnis bei gleichzeitig hoher Qualität und Konformität mit den geltenden Normen. Im Vergleich zu Premium-Serien kann Resi9 bei sehr speziellen oder extrem anspruchsvollen Anwendungen Kompromisse bei bestimmten Komfortfunktionen oder erweiterten Spezifikationen aufweisen, ist aber für die überwiegende Mehrheit der gewerblichen und privaten Elektroinstallationen die ideale Wahl für einen sicheren und langlebigen Betrieb.
Welche Leiterquerschnitte können an die Klemmen angeschlossen werden?
Die genauen Spezifikationen für die anschließbaren Leiterquerschnitte entnehmen Sie bitte dem technischen Datenblatt des Herstellers. Generell verfügen Leitungsschutzschalter dieser Klasse über Doppelanschlussklemmen, die sowohl flexible (Litze) als auch starre (Eindraht) Leiter aufnehmen können. Die Kapazität der Klemmen ist in der Regel für gängige Querschnitte im Bereich von 1,5 mm² bis 16 mm² oder 25 mm² ausgelegt, je nach Ausführung des Schalters und Herstellerangaben. Die Verwendung von Aderendhülsen bei flexiblen Leitern ist für eine sichere Verbindung dringend empfohlen.
Wie wird ein Leitungsschutzschalter korrekt montiert?
Die Montage eines Leitungsschutzschalters erfolgt auf einer Standard-DIN-Hutschiene in einem geeigneten Verteilerschrank. Der Schalter wird von oben auf die Schiene gesteckt und anschließend eingerastet. Die Verdrahtung erfolgt über die Anschlussklemmen. Für den korrekten Anschluss ist es unerlässlich, die Phasen- und Neutralleiter gemäß dem Schaltplan des Stromkreises zu verbinden. Achten Sie stets darauf, dass die Stromversorgung vor der Montage oder Demontage des Schutzschalters vollständig unterbrochen ist. Im Zweifelsfall sollte die Installation immer von einem qualifizierten Elektrofachmann durchgeführt werden.
