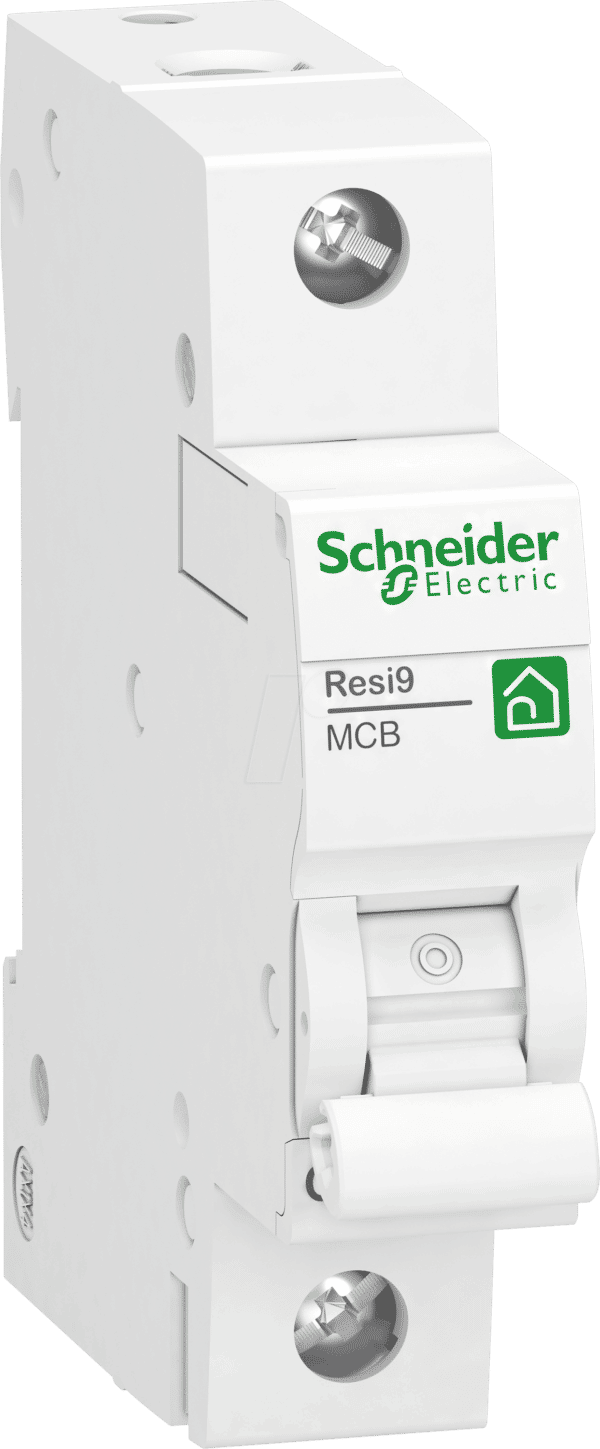

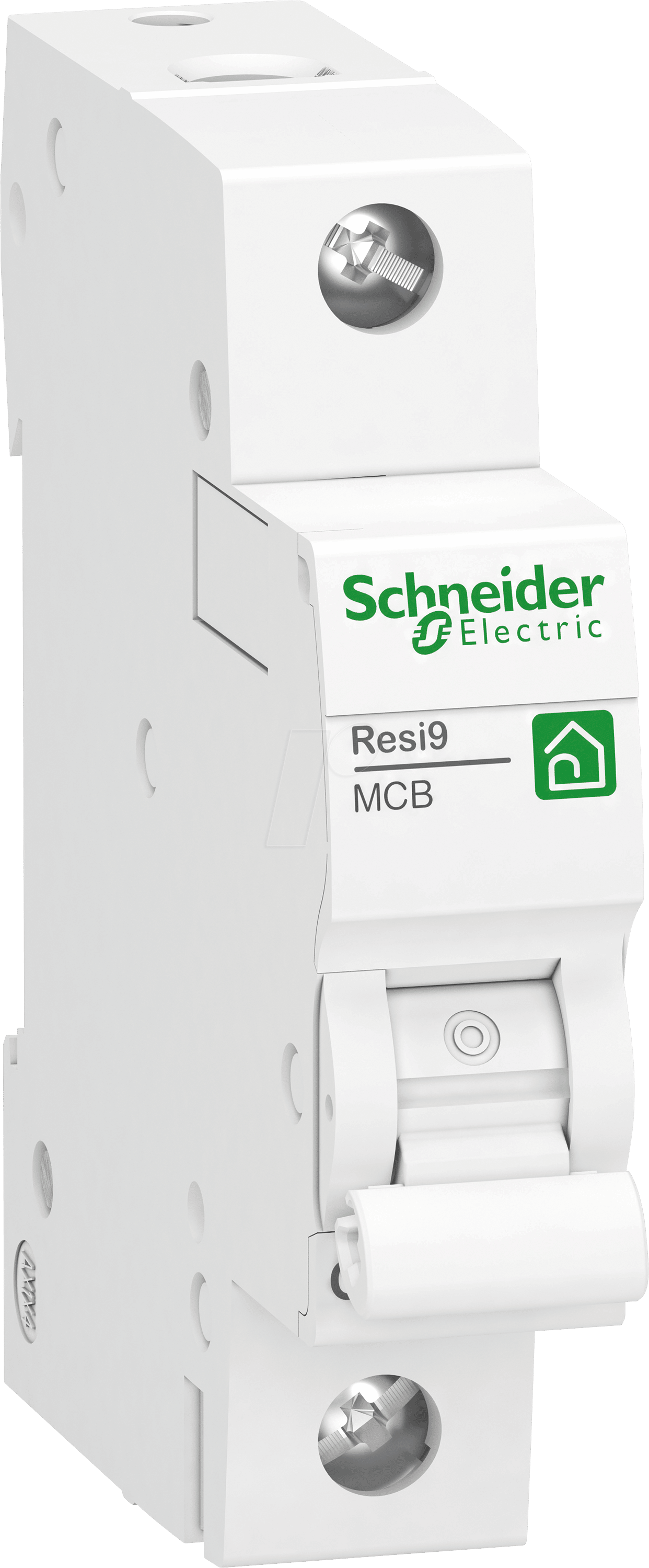

Zuverlässiger Schutz für Ihre elektrischen Anlagen: R9F24120 – Leitungsschutzschalter Resi9 1P, 20A, C Charakteristik, 6kA
Suchen Sie nach einer robusten und zuverlässigen Lösung, um Ihre elektrischen Kreisläufe vor Überlastung und Kurzschlüssen zu schützen? Der R9F24120 – Leitungsschutzschalter Resi9 mit einer Nennstromstärke von 20A, der C-Charakteristik und einer Ausschaltvermögen von 6kA ist die ideale Wahl für Elektroinstallateure, Hausbesitzer und Betreiber von Gewerbeanlagen, die Wert auf Sicherheit und Langlebigkeit legen. Dieses Präzisionsgerät gewährleistet die unterbrechungsfreie Funktion Ihrer Geräte und verhindert kostspielige Schäden.
Unverzichtbare Sicherheit durch überlegene Technologie
Der R9F24120 ist mehr als nur ein einfacher Sicherungsautomat. Er integriert fortschrittliche Schutzmechanismen, die ihn von Standardlösungen abheben. Seine C-Charakteristik bietet eine optimale Balance zwischen Anlaufströmen und der Empfindlichkeit gegenüber Kurzschlüssen, was ihn besonders geeignet für Anwendungen mit induktiven Lasten wie Motoren oder Transformatoren macht. Mit einem Ausschaltvermögen von 6kA hält er selbst extremen Kurzschlussströmen stand und unterbricht den Stromkreis augenblicklich, bevor kritische Schäden entstehen können. Diese Leistungsfähigkeit, kombiniert mit der bewährten Resi9-Serie von Schneider Electric, garantiert höchste Sicherheitsstandards und eine lange Lebensdauer.
Maximale Anwendersicherheit und einfache Installation
Die Installation und Handhabung des R9F24120 sind auf maximale Sicherheit und Effizienz ausgelegt. Klare Markierungen und eine intuitive Bedienung minimieren das Fehlerrisiko während der Montage. Die robuste Bauweise und die Verwendung hochwertiger Materialien sorgen für eine sichere und dauerhafte Verbindung. Der integrierte Berührungsschutz gewährleistet, dass auch im geschalteten Zustand keine Gefahr von Stromschlägen ausgeht.
Vielfältige Einsatzmöglichkeiten für professionelle Ansprüche
Dieser Leitungsschutzschalter ist konzipiert für eine breite Palette von Anwendungen im privaten, gewerblichen und industriellen Bereich. Ob in Wohngebäuden, Büros, Werkstätten oder kleinen Fertigungsanlagen – der R9F24120 bietet einen zuverlässigen Schutz für Beleuchtung, Steckdosenkreise, Heizsysteme und kleinere Maschinen.
Hervorragende Leistungsmerkmale des R9F24120
- Hohe Schaltleistung: Ein Ausschaltvermögen von 6kA bietet einen robusten Schutz gegen hohe Kurzschlussströme und schützt somit Ihre Anlage effektiv.
- Optimale Charakteristik: Die C-Charakteristik ermöglicht eine sichere Auslösung bei Kurzschlüssen und toleriert dennoch kurzzeitige Überströme, wie sie beim Anlaufen von Motoren auftreten.
- Präzise Nennstromstärke: Mit 20A ist dieser Schutzschalter ideal für viele gängige Stromkreise ausgelegt, bei denen ein höherer Strombedarf besteht, aber dennoch präziser Schutz gefordert ist.
- Robuste Bauweise: Hochwertige Kunststoffe und zuverlässige Schaltkontakte gewährleisten eine lange Lebensdauer und Stabilität auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Der Standard-Schienen-Einbau (35mm Hutschiene) ermöglicht eine schnelle und unkomplizierte Integration in bestehende oder neue Verteilerkästen.
- Maximale Sicherheit: Konformität mit internationalen Normen und Standards unterstreicht die Sicherheit und Zuverlässigkeit dieses Produkts.
- Klare Kennzeichnung: Gut lesbare Beschriftungen für Stromstärke, Charakteristik und Typ erleichtern die Identifikation und Wartung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F24120 |
| Polzahl | 1P (Einpolig) |
| Nennstromstärke (In) | 20A |
| Auslösecharakteristik | C |
| Ausschaltvermögen (Icn) | 6kA |
| Montageart | Hutschiene (35mm) |
| Spannungssystem | Wechselstrom (AC) |
| Isolationsspannung (Ui) | 500V AC |
| Betriebstemperaturbereich | -25°C bis +70°C |
| Material des Gehäuses | Hochwertiger, flammhemmender Thermoplast |
| Schutzart (Gehäuse) | IP20 (ungeschützt gegen Fingerberührung, aber gegen feste Fremdkörper > 12,5 mm geschützt) |
| Anschlussart | Schraubklemmen für flexible und starre Leiter |
| Konformität | IEC/EN 60898-1 |
Erweiterte Anwendungsgebiete und technische Hintergründe
Die Auswahl der richtigen Auslösecharakteristik ist entscheidend für die Funktionalität und Sicherheit elektrischer Anlagen. Die C-Charakteristik des R9F24120 ist speziell darauf ausgelegt, den Anlaufstrom von Geräten mit hohen induktiven Anteilen, wie beispielsweise Kompressoren in Kühlschränken, Lüftermotoren oder Pumpen, zu tolerieren. Diese Anlaufströme können kurzzeitig ein Vielfaches des Nennstroms betragen. Ein Leitungsschutzschalter mit einer trägeren Charakteristik (z.B. Typ A) würde hierbei unnötigerweise auslösen. Die C-Charakteristik des R9F24120 zeichnet sich durch einen Auslösebereich von 5 bis 10 In (In = Nennstromstärke) für Überlast und 5 bis 10 In für Kurzschluss aus. Dies bedeutet, dass bei einem Kurzschluss mit einem Strom von 6 kA, was dem maximalen Ausschaltvermögen des Gerätes entspricht, der Schutzschalter innerhalb kürzester Zeit sicher auslöst und den Stromkreis unterbricht. Dieses hohe Ausschaltvermögen von 6 kA ist ein kritischer Sicherheitsfaktor, insbesondere in Umgebungen, in denen die Wahrscheinlichkeit von Kurzschlüssen aufgrund von Beschädigungen oder Fehlinstallationen höher ist. Es minimiert das Risiko von Lichtbögen und potenziellen Brandgefahren. Die einpolige Ausführung (1P) eignet sich für den Schutz einzelner Außenleiter in einphasigen Wechselstromnetzen und ist weit verbreitet in Wohn- und Büroumgebungen. Die Montage auf einer Standard-35mm-Hutschiene ermöglicht eine nahtlose Integration in gängige Elektrounterverteilungen, was sowohl die Installationszeit als auch die Komplexität reduziert. Die Verwendung von hochtemperaturbeständigen und flammhemmenden Kunststoffen für das Gehäuse trägt maßgeblich zur Betriebssicherheit und Langlebigkeit bei, selbst bei erhöhten Umgebungstemperaturen.
FAQ – Häufig gestellte Fragen zu R9F24120 – Leitungsschutzschalter Resi9 1P, 20A, C Charakteristik, 6kA
Was bedeutet die C-Charakteristik bei einem Leitungsschutzschalter?
Die C-Charakteristik eines Leitungsschutzschalters gibt an, bei welchem Strombereich er im Falle eines Kurzschlusses auslöst. Für die C-Charakteristik liegt dieser Bereich typischerweise zwischen dem 5- und 10-fachen des Nennstroms. Dies macht sie ideal für Verbraucher mit moderaten Anlaufströmen, wie z.B. Motoren oder Transformatoren, da sie kurzzeitige Überströme beim Einschalten tolerieren, aber dennoch schnell auf Kurzschlüsse reagieren.
Welche Art von Anwendungen ist für den R9F24120 am besten geeignet?
Der R9F24120 mit seiner C-Charakteristik und 20A Nennstromstärke ist ideal für den Schutz von Stromkreisen, die Geräte mit induktiven Lasten wie Motoren, Pumpen, Kompressoren oder Leuchtstofflampen versorgen. Er eignet sich hervorragend für den Einsatz in Wohngebäuden, Büros, Werkstätten und kleineren Gewerbebetrieben, wo ein zuverlässiger Schutz gegen Überlastung und Kurzschluss erforderlich ist.
Was bedeutet das Ausschaltvermögen von 6kA?
Das Ausschaltvermögen von 6kA (Kiloampere) gibt an, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter sicher unterbrechen kann, ohne zerstört zu werden. Ein höheres Ausschaltvermögen bedeutet eine höhere Sicherheit, da es den Schutzschalter befähigt, auch bei sehr hohen Kurzschlussströmen zuverlässig zu funktionieren und weitere Schäden an der Anlage oder Brände zu verhindern.
Ist der R9F24120 für die Verwendung in Hausinstallationen geeignet?
Ja, der R9F24120 ist für den Einsatz in Hausinstallationen konzipiert und erfüllt die relevanten Normen und Sicherheitsstandards. Seine einpolige Ausführung (1P) und die C-Charakteristik machen ihn zu einer passenden Wahl für die Absicherung von Steckdosenkreisen, Beleuchtung und anderen Verbrauchern in privaten Haushalten.
Wie wird der Leitungsschutzschalter R9F24120 montiert?
Die Montage des R9F24120 erfolgt auf einer Standard-35mm-Hutschiene in einem Verteilerkasten. Dies ermöglicht eine schnelle und einfache Installation durch qualifizierte Elektrofachkräfte. Die Anschlussklemmen sind für die Aufnahme von flexiblen und starren Leitern ausgelegt.
Welchen Vorteil bietet die einpolige Ausführung (1P)?
Die einpolige Ausführung bedeutet, dass der Schutzschalter einen einzelnen Außenleiter (Phase) unterbricht. Dies ist die Standardkonfiguration für die Absicherung von einphasigen Stromkreisen in den meisten Wohn- und Bürogebäuden. Er schützt effektiv vor Überlast und Kurzschluss in diesem spezifischen Stromkreis.
Was passiert, wenn ein Stromkreis durch den R9F24120 überlastet wird?
Bei einer Überlastung des Stromkreises, die einen Stromfluss über den Nennwert von 20A hinaus verursacht, löst der thermische Auslöser des R9F24120 aus. Dies führt dazu, dass der Stromkreis unterbrochen und die Stromzufuhr zum Verbraucher gestoppt wird. Dies schützt die Verkabelung vor Überhitzung und verhindert potenzielle Brandgefahren.
