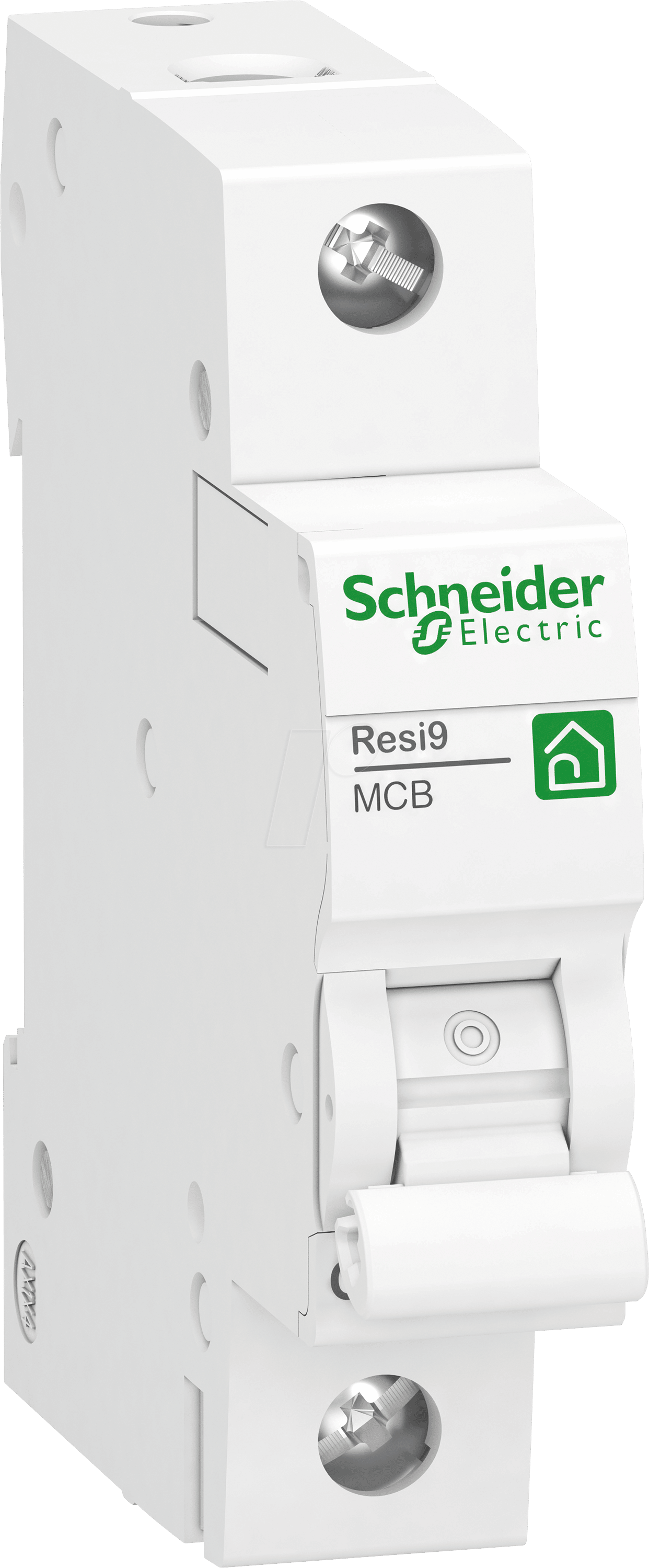

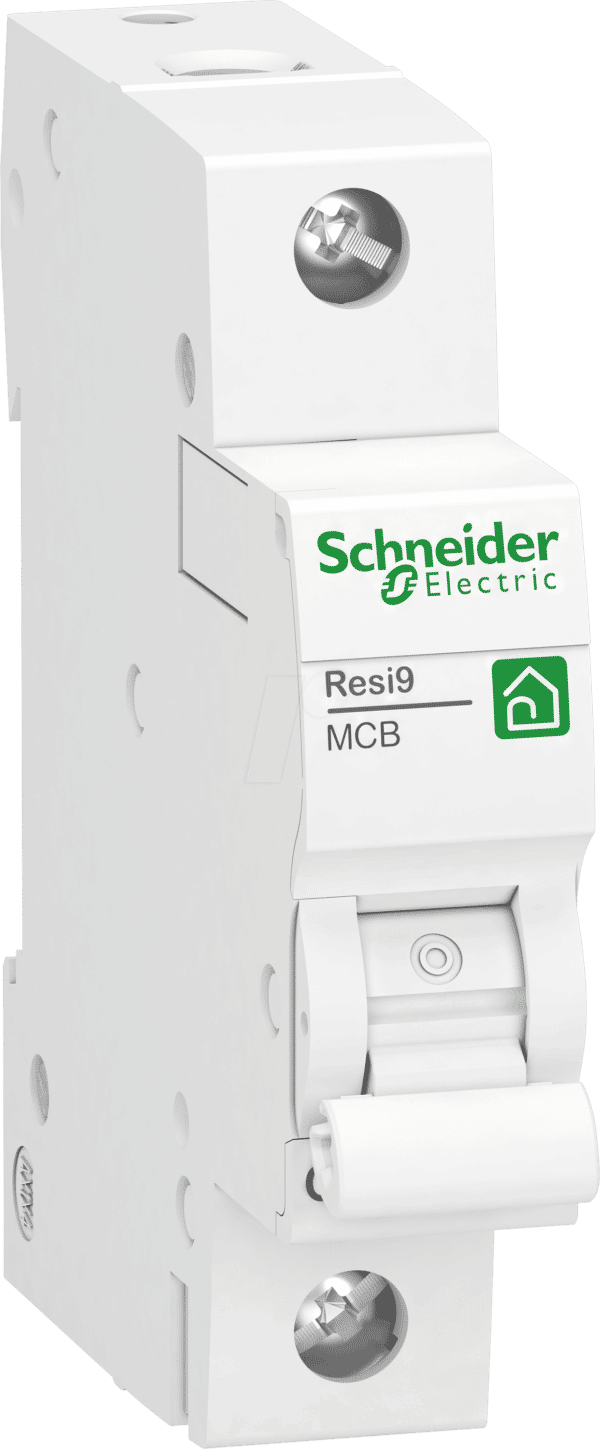

Zuverlässiger Schutz für Ihre Elektroinstallation: Der R9F24106 Leitungsschutzschalter Resi9
Sichern Sie Ihre elektrischen Systeme gegen Überlastung und Kurzschluss mit dem R9F24106 Leitungsschutzschalter Resi9. Dieser hochmoderne Schutzschalter wurde speziell für den anspruchsvollen Einsatz in Wohn-, Gewerbe- und Industriegebäuden entwickelt und bietet zuverlässigen Schutz für elektrische Geräte und Anlagen. Er ist die ideale Wahl für Elektriker, Planer und Hausbesitzer, die Wert auf Sicherheit, Langlebigkeit und normkonforme Installationen legen.
Präziser Überlast- und Kurzschlussschutz
Der R9F24106 Resi9 Leitungsschutzschalter mit der Charakteristik C und einem Bemessungsstrom von 6A ist konzipiert, um empfindliche elektrische Verbraucher und die Leitungen selbst effektiv vor Schäden zu schützen. Die Auslösecharakteristik C eignet sich besonders für Anlagen mit Verbrauchern, die zu Beginn des Betriebs einen erhöhten Einschaltstrom aufweisen, wie beispielsweise Motoren, Transformatoren oder Leuchtstofflampen. Er löst bei einem 5- bis 10-fachen Überstrom aus, was eine schnelle und sichere Unterbrechung des Stromflusses bei einem Kurzschluss gewährleistet, ohne unnötig bei kurzzeitigen Anlaufströmen auszulösen. Dies verhindert Fehlalarme und sorgt für eine unterbrechungsfreie Stromversorgung, wo sie benötigt wird, während gleichzeitig ein Höchstmaß an Sicherheit geboten wird.
Hervorragende Leistung und Robustheit
Mit einer Ausschaltleistung von 6 kA bietet der R9F24106 eine beeindruckende Widerstandsfähigkeit gegenüber Kurzschlussströmen. Diese hohe Schutzfähigkeit ist entscheidend, um im Falle eines Fehlerstroms die Energie sicher zu absorbieren und gefährliche Lichtbögen zu minimieren. Die Bauform als 1-poliger Schutzschalter ermöglicht eine gezielte Absicherung einzelner Stromkreise und ist damit flexibel einsetzbar. Das Gehäuse besteht aus hochwertigem, flammhemmendem Thermoplast, das auch unter anspruchsvollen Umgebungsbedingungen für Sicherheit und Langlebigkeit sorgt. Die robuste Konstruktion und die präzise Mechanik garantieren eine lange Lebensdauer und eine zuverlässige Funktion über viele Jahre hinweg.
Vorteile des R9F24106 Leitungsschutzschalters Resi9
- Optimale Auslösecharakteristik: Charakteristik C für den Schutz von Anlagen mit Geräten, die beim Anlaufen höhere Ströme ziehen, wie Motoren oder Transformatoren.
- Hohe Kurzschlussfestigkeit: Eine Ausschaltleistung von 6 kA gewährleistet den Schutz bei starken Kurzschlussströmen.
- Zuverlässiger Überlastschutz: Verhindert Schäden an Leitungen und Geräten durch Überlastung.
- Kompakte Bauform: 1-polige Ausführung für platzsparende Installationen in Verteilungen.
- Hohe Sicherheit: Gehäuse aus flammhemmendem Thermoplast für maximale Brandschutzsicherheit.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und präzise Mechanik für eine lange Lebensdauer.
- Normkonforme Installation: Erfüllt die relevanten nationalen und internationalen Normen für elektrische Sicherheit.
- Einfache Montage: Schnelle und sichere Befestigung auf der DIN-Hutschiene.
Detaillierte Produkt-Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Schneider Electric |
| Produktserie | Resi9 |
| Typ | Leitungsschutzschalter (LS-Schalter) |
| Polzahl | 1P (1-polig) |
| Bemessungsstrom | 6 A |
| Auslösecharakteristik | C |
| Ausschaltvermögen | 6 kA |
| Netzspannung | 230/400 V AC |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (bei montierter Frontplatte) |
| Umgebungstemperatur (Betrieb) | -25°C bis +70°C |
| Montageart | DIN-Hutschiene (35 mm) |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast |
| Farbe | Grau/Weiß (typisch für Resi9-Serie) |
| Anschlussart | Käfigklemmen für starre und flexible Leiter |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2 |
Anwendungsbereiche und Einsatzmöglichkeiten
Der R9F24106 Leitungsschutzschalter Resi9 ist ein vielseitiges Schutzorgan, das in einer breiten Palette von Anwendungen seine Stärken ausspielt. In Wohngebäuden kommt er typischerweise zur Absicherung einzelner Stromkreise wie Steckdosenkreise für Haushaltsgeräte, Beleuchtungskreise oder separate Kreise für Küchengeräte wie Mikrowellen und Wasserkocher zum Einsatz. Seine C-Charakteristik prädestiniert ihn zudem für die Absicherung von Stromkreisen, die mit Motoren betrieben werden, wie sie in Lüftungsanlagen, Garagentoren oder auch Pumpen zu finden sind. Im gewerblichen Bereich schützt er Anlagen in Büros, Werkstätten und kleinen Produktionsbetrieben. Die hohe Ausschaltleistung von 6 kA ist auch für Anwendungen mit höheren Kurzschlussströmen, wie sie in bestimmten Industrieanlagen vorkommen können, geeignet und bietet dort eine zuverlässige Absicherung.
Material und Technik für höchste Sicherheit
Die Wahl des richtigen Materials ist entscheidend für die Sicherheit und Langlebigkeit eines Leitungsschutzschalters. Der R9F24106 von Schneider Electric setzt auf einen hochwertigen, flammhemmenden Thermoplast für sein Gehäuse. Dieses Material ist nicht nur mechanisch robust und widerstandsfähig gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen, sondern bietet auch im Brandfall ein Höchstmaß an Sicherheit, da es die Entflammung des Schalters selbst verhindert und die Ausbreitung von Feuer erschwert. Die interne Mechanik ist präzise gefertigt und gewährleistet eine zuverlässige und reproduzierbare Auslösung bei Überlast und Kurzschluss. Die Kontaktsysteme sind für eine hohe Anzahl von Schaltspielen ausgelegt, was eine lange Lebensdauer des Geräts sichert.
Installation und Handhabung
Die Installation des R9F24106 Resi9 Leitungsschutzschalters gestaltet sich denkbar einfach. Dank der Standard-Aufsteckmechanik lässt er sich mühelos auf einer 35 mm Hutschiene in jeder gängigen Verteileranlage montieren. Die Anschlussklemmen sind so konzipiert, dass sowohl massive als auch flexible Leiter sicher und fest verbunden werden können. Dies erleichtert die Verdrahtung und reduziert den Installationsaufwand erheblich. Die klare Beschriftung des Geräts gibt Aufschluss über die technischen Spezifikationen und erleichtert die Identifizierung und Wartung. Die robuste Bauweise des Schalters und die gut zugänglichen Klemmen tragen zu einer sicheren und effizienten Installation bei.
FAQ – Häufig gestellte Fragen zu R9F24106 – Leitungsschutzschalter Resi9 1P, 6A, C Charakteristik, 6kA
Was bedeutet die Auslösecharakteristik C bei einem Leitungsschutzschalter?
Die Auslösecharakteristik C gibt an, bei welchem Mehrfachen des Nennstroms der Schutzschalter im Fehlerfall auslöst. Bei Charakteristik C erfolgt die Auslösung bei etwa dem 5- bis 10-fachen des Nennstroms. Dies ist ideal für Verbraucher mit einem erhöhten Anlaufstrom, wie beispielsweise Motoren, Transformatoren oder Leuchtstofflampen, da es unnötige Auslösungen bei kurzzeitigen Stromspitzen verhindert, gleichzeitig aber einen schnellen Schutz bei Kurzschlüssen gewährleistet.
Welche Ausschaltleistung benötige ich für meine Installation?
Die Ausschaltleistung (kA) gibt an, wie viel Kurzschlussstrom der Leitungsschutzschalter sicher unterbrechen kann. Eine Ausschaltleistung von 6 kA, wie beim R9F24106, ist für die meisten Standardanwendungen in Wohn- und kleineren Gewerbegebäuden ausreichend. In Anlagen mit sehr hohem erwarteten Kurzschlussstrom können höhere Ausschaltleistungen erforderlich sein, dies sollte im Zweifelsfall von einem Fachmann geprüft werden.
Kann ich diesen 1-poligen Schutzschalter auch für die Absicherung von Wechselstromkreisen verwenden?
Ja, der R9F24106 ist ein 1-poliger Leitungsschutzschalter und eignet sich hervorragend für die Absicherung von einphasigen Wechselstromkreisen (230V AC), wie sie in den meisten Haushaltsanwendungen vorkommen. Für Drehstromkreise (400V AC) sind in der Regel 3-polige oder 4-polige Schutzschalter erforderlich.
Was ist der Unterschied zwischen einem Leitungsschutzschalter und einer Sicherung?
Ein Leitungsschutzschalter, auch bekannt als Sicherungsautomat oder LS-Schalter, ist im Prinzip eine wiederverwendbare Sicherung. Im Gegensatz zu einer klassischen Schmelzsicherung, die nach dem Auslösen ersetzt werden muss, kann ein Leitungsschutzschalter nach Beseitigung des Fehlers einfach wieder eingeschaltet werden. Er bietet zudem oft einen höheren Schutzgrad und ist mechanisch robuster.
Ist der R9F24106 für den Einsatz in feuchten Umgebungen geeignet?
Der R9F24106 hat die Schutzart IP20 bei montierter Frontplatte. Dies bedeutet, dass er vor dem Eindringen von festen Fremdkörpern mit einem Durchmesser größer als 12,5 mm geschützt ist, aber nicht vor Wasser. Für den Einsatz in feuchten oder nassen Umgebungen sind Schutzschalter mit einer höheren Schutzart (z.B. IP44 oder höher) erforderlich.
Wie viele Geräte darf ich maximal an einen Stromkreis anschließen, der durch diesen 6A Schutzschalter abgesichert ist?
Die Anzahl der Geräte, die an einen 6A Stromkreis angeschlossen werden dürfen, hängt stark von deren Leistungsaufnahme ab. Ein 6A Stromkreis kann bei 230V theoretisch eine Leistung von ca. 1380 Watt (6A 230V) abgeben. Allerdings sollte die tatsächliche Belastung deutlich unter diesem Wert liegen, um eine dauerhafte Überlastung zu vermeiden und die Lebensdauer des Schalters sowie die Sicherheit zu gewährleisten. Es empfiehlt sich, die Spitzenlast des Stromkreises zu berechnen und die Anzahl der Geräte entsprechend zu wählen, wobei übliche Haushaltsgeräte (Laptop, Fernseher, Licht) oft in Summe weniger als 1000W benötigen, während größere Geräte wie Wasserkocher oder Heizlüfter deutlich mehr Leistung aufnehmen und daher besser separat abgesichert werden sollten.
Bietet der R9F24106 einen Schutz gegen Fehlerströme (Personenschutz)?
Nein, der R9F24106 ist ein reiner Leitungsschutzschalter, der primär gegen Überlast und Kurzschluss schützt. Für den Personenschutz gegen gefährliche Fehlerströme (Körperschluss) ist zusätzlich ein Fehlerstrom-Schutzschalter (FI-Schalter oder RCD) erforderlich. Dieser wird in der Regel vor den Leitungsschutzschaltern in der Verteilung installiert.
