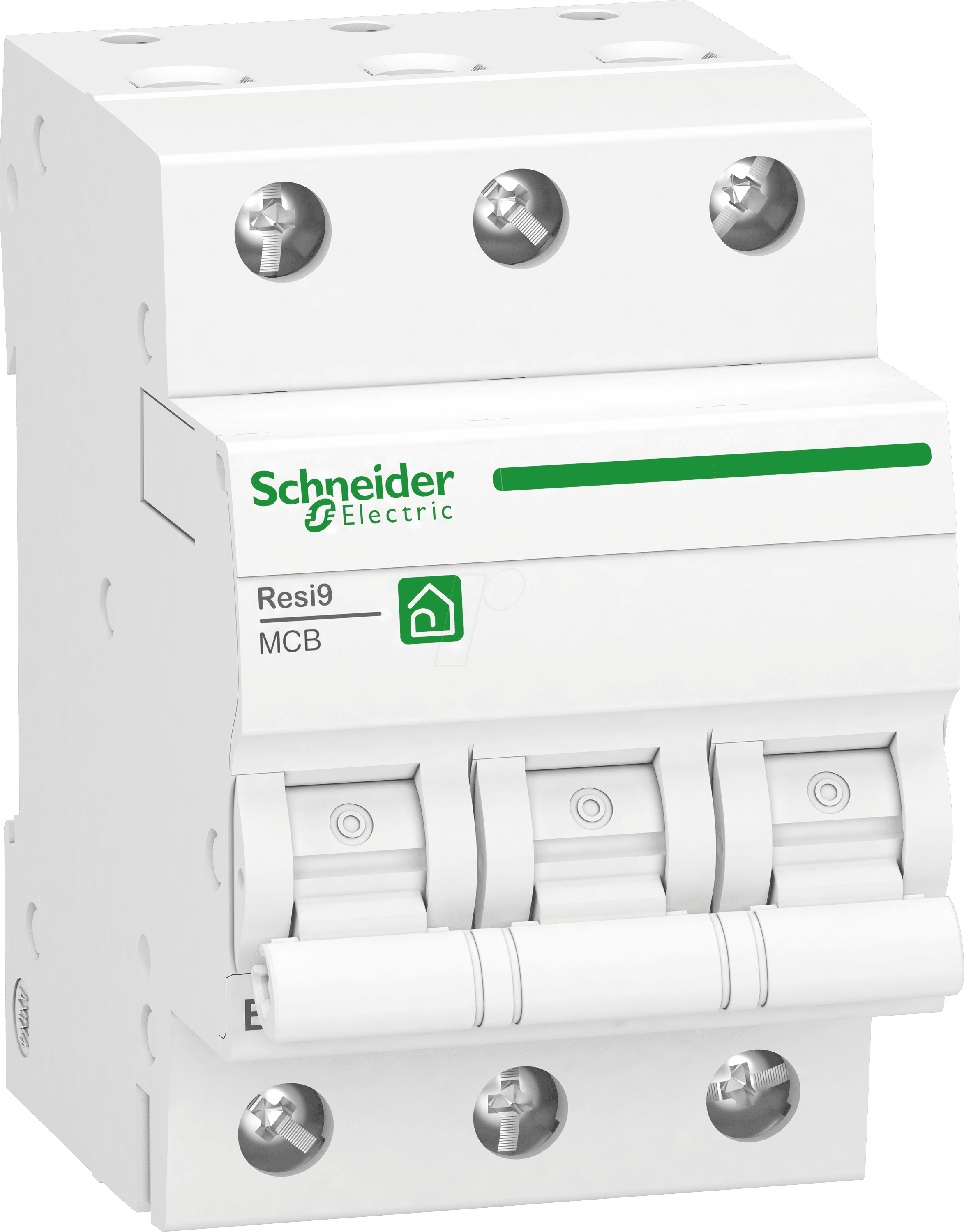

Zuverlässiger Schutz für Ihre Elektroinstallation: Der R9F23320 Resi9 Leitungsschutzschalter
Wenn es um die Sicherheit und Stabilität Ihrer elektrischen Anlagen geht, sind Kompromisse keine Option. Der R9F23320 – ein Leitungsschutzschalter der Resi9-Serie, ausgelegt für 3 Pole, 20 Ampere und mit der schnellen Auslösecharakteristik B und einer Schaltleistung von 6 kA – bietet professionellen Schutz vor Überlast und Kurzschlüssen. Dieses Gerät ist die ideale Lösung für Elektroinstallateure, Hausbesitzer und Betreiber von gewerblichen Anlagen, die Wert auf höchste Zuverlässigkeit und langlebigen Schutz legen.
Überlegene Schutztechnologie für anspruchsvolle Anwendungen
Der R9F23320 von Resi9 setzt Maßstäbe in puncto Leistung und Sicherheit. Im Gegensatz zu einfachen Sicherungen, die oft nur einen einzelnen Schutzmechanismus bieten und bei Auslösung komplett ersetzt werden müssen, ermöglicht ein Leitungsschutzschalter wie der R9F23320 eine einfache Wiederinbetriebnahme nach einer Überlastung. Die B-Charakteristik sorgt für eine schnelle und präzise Auslösung bei typischen Überstromereignissen, wie sie in Wohn- und Bürobereichen auftreten können. Dies minimiert das Risiko von Schäden an empfindlichen Geräten und schützt vor Brandgefahren durch überlastete Leitungen. Die robuste Bauweise und die hohe Schaltleistung von 6 kA gewährleisten zudem eine zuverlässige Funktion selbst unter widrigsten Bedingungen, was ihn zu einer überlegenen Wahl gegenüber leistungsschwächeren oder weniger ausgereiften Schutzvorrichtungen macht.
Hauptvorteile des R9F23320 Resi9 Leitungsschutzschalters
- Hohe Auslösegeschwindigkeit: Die B-Charakteristik sichert eine schnelle und zuverlässige Abschaltung bei Überlast und Kurzschluss, wodurch Schäden an Geräten und Leitungen minimiert werden.
- Robuste Bauweise: Gefertigt aus hochwertigen, flammhemmenden Materialien, bietet der Schalter Langlebigkeit und maximale Sicherheit im Einsatz.
- Hohe Schaltleistung (6 kA): Garantiert eine sichere Unterbrechung auch bei hohen Kurzschlussströmen, was für den Schutz moderner Elektroinstallationen unerlässlich ist.
- Einfache Installation und Bedienung: Das durchdachte Design ermöglicht eine unkomplizierte Montage in Verteilern und eine intuitive Handhabung im Bedarfsfall.
- Maximale Betriebssicherheit: Reduziert das Risiko von Stromausfällen, Geräteschäden und Brandgefahren erheblich.
- Konformität mit höchsten Standards: Entspricht den relevanten nationalen und internationalen Normen für elektrische Sicherheit und Leistung.
Konstruktive und Technische Merkmale im Detail
Der R9F23320 Leitungsschutzschalter Resi9 3P, 20A, B Charakteristik, 6kA zeichnet sich durch seine durchdachte Konstruktion aus, die auf maximale Funktionalität und Sicherheit ausgelegt ist. Die 3-polige Ausführung ermöglicht die gleichzeitige Unterbrechung aller drei Außenleiter eines Drehstromkreises, was in vielen industriellen und gewerblichen Anwendungen, aber auch bei bestimmten Haushaltsgeräten (wie z.B. leistungsstarken Wärmepumpen oder Klimaanlagen) zwingend erforderlich ist, um eine vollständige galvanische Trennung zu gewährleisten und gefährliche Spannungsdifferenzen zu vermeiden. Die Nenndaten von 20 Ampere sind für eine breite Palette von Stromkreisen im mittleren Leistungsbereich ausgelegt, von Haushaltsstromkreisen mit vielen Verbrauchern bis hin zu gewerblichen Maschinen und Anlagen, die eine moderate Stromaufnahme aufweisen.
Die B-Charakteristik ist für den Schutz von Stromkreisen mit überwiegend ohmscher Last und geringem Anlaufstrom konzipiert. Dazu zählen typischerweise Beleuchtungsanlagen, Steckdosenstromkreise in Wohn- und Büroräumen sowie elektronische Geräte. Der Auslösebereich der B-Charakteristik liegt zwischen 3 und 5 Mal dem Nennstrom. Das bedeutet, dass der Schutzschalter bei einem Stromfluss, der das 3- bis 5-fache des Nennstroms (also 60A bis 100A bei 20A Nennstrom) übersteigt, auslöst. Dies ist ideal, um die empfindliche Elektronik vor plötzlichen Stromspitzen zu schützen, die durch Fehler oder ineffiziente Geräte entstehen können, ohne dabei bei normalen Betriebsvorgängen, wie dem Einschaltstrom von Glühlampen, unnötig auszulösen.
Die Bemessungsschaltvermögen von 6 kA (Kilowattampere) ist ein entscheidender Sicherheitsparameter. Er gibt an, wie viel Kurzschlussstrom der Leitungsschutzschalter sicher und ohne Beschädigung unterbrechen kann, bevor er seine Schutzfunktion verliert. Ein Wert von 6 kA ist für die meisten typischen Hausinstallationen und viele gewerbliche Umgebungen ausreichend und bietet einen soliden Schutz. In Umgebungen mit potenziell sehr hohen Kurzschlussströmen, wie sie in der Nähe von großen Transformatoren oder Generatoren auftreten können, wären Schalter mit höheren Schaltvermögen (z.B. 10 kA oder mehr) erforderlich. Für den Anwendungsbereich des R9F23320 ist diese Spezifikation jedoch ein Indikator für seine Eignung und Sicherheit.
Die Resi9-Serie ist bekannt für ihre herausragende Qualität und Zuverlässigkeit. Die Gehäuse bestehen in der Regel aus hochschlagfestem und flammhemmendem Thermoplast, was für die Sicherheit im Brandfall von entscheidender Bedeutung ist. Die Kontakte sind aus korrosionsbeständigen Legierungen gefertigt, um eine dauerhaft gute elektrische Verbindung und geringe Übergangswiderstände zu gewährleisten. Dies reduziert nicht nur den Energieverlust, sondern auch die Wärmeentwicklung, was die Lebensdauer des Geräts weiter erhöht und die Brandgefahr minimiert.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F23320 |
| Polanzahl | 3-polig (3P) |
| Nennstrom | 20 Ampere (20A) |
| Auslösecharakteristik | B |
| Bemessungsschaltvermögen | 6 kA |
| Montageart | Hutschiene (Standard-Montageschiene) |
| Gehäusematerial | Hochschlagfester, flammhemmender Thermoplast |
| Anwendung | Schutz von Stromkreisen vor Überlast und Kurzschlüssen, geeignet für Wohn-, Gewerbe- und leichte Industrieanwendungen. |
| Normenkonformität | Entspricht IEC/EN 60898-1 und weiteren relevanten Normen für elektrische Sicherheit. |
FAQ – Häufig gestellte Fragen zu R9F23320 – Leitungsschutzschalter Resi9 3P, 20A, B Charakteristik, 6kA
Was ist der Hauptvorteil der B-Charakteristik des R9F23320?
Die B-Charakteristik des R9F23320 ist für eine schnelle Auslösung bei Strömen konzipiert, die das 3- bis 5-fache des Nennstroms betragen. Dies macht ihn ideal für den Schutz von Stromkreisen mit überwiegend ohmscher Last und geringem Anlaufstrom, wie z.B. Beleuchtungsanlagen und Steckdosen, und schützt effektiv vor den Folgen von Überlastungen und leichten Kurzschlüssen, ohne bei normalem Betrieb unnötig auszulösen.
Wann sollte ich einen 3-poligen Leitungsschutzschalter wie den R9F23320 verwenden?
Ein 3-poliger Leitungsschutzschalter wie der R9F23320 wird eingesetzt, wenn alle drei Außenleiter eines Drehstromkreises gleichzeitig vor Überlast und Kurzschluss geschützt werden müssen. Dies ist typisch für den Anschluss von Drehstrommotoren, Heizungsanlagen, Wärmepumpen oder anderen Geräten, die über einen Drehstromanschluss versorgt werden, um eine vollständige galvanische Trennung zu gewährleisten.
Was bedeutet die Angabe 6 kA Bemessungsschaltvermögen?
Das Bemessungsschaltvermögen von 6 kA (Kilowattampere) gibt an, dass der R9F23320 Leitungsschutzschalter in der Lage ist, einen Kurzschlussstrom von bis zu 6.000 Ampere sicher zu unterbrechen, ohne dabei selbst beschädigt zu werden. Dies ist ein wichtiger Sicherheitsfaktor, der sicherstellt, dass der Schalter auch bei starken Kurzschlüssen zuverlässig funktioniert.
Ist der R9F23320 für den Einsatz in Wohnhäusern geeignet?
Ja, der R9F23320 mit seiner B-Charakteristik und den gegebenen Spezifikationen ist sehr gut für den Einsatz in Wohnhäusern geeignet, insbesondere für den Schutz von Drehstromkreisen, die für die Versorgung von leistungsstärkeren Geräten wie Wärmepumpen, größeren Klimaanlagen oder Herden mit Drehstromanschluss benötigt werden. Für reine Wechselstromkreise in Wohnungen sind in der Regel 1- oder 2-polige Leitungsschutzschalter üblich.
Wie wird der R9F23320 installiert?
Der R9F23320 ist für die Montage auf einer Standard-Hutschiene (35 mm Breite) in einer Elektroverteilung ausgelegt. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen, das die geltenden Sicherheitsvorschriften und Normen beachtet.
Welche Art von Fehlern kann der R9F23320 erkennen und verhindern?
Der R9F23320 ist darauf ausgelegt, zwei Hauptarten von elektrischen Fehlern zu erkennen und zu verhindern: Überlastungen, bei denen der Strom über einen längeren Zeitraum höher ist als der Nennstrom, aber unterhalb des Kurzschlussstroms liegt, und Kurzschlüsse, bei denen ein sehr hoher Stromfluss praktisch augenblicklich auftritt. Dies schützt sowohl die Leitungen vor Überhitzung und Brandgefahr als auch die angeschlossenen Geräte vor Beschädigung.
Woher weiß ich, ob 20A der richtige Nennstrom für meinen Stromkreis ist?
Die Wahl des richtigen Nennstroms hängt von der maximalen Strombelastbarkeit der zu schützenden Leitung und der Nennleistung der angeschlossenen Verbraucher ab. Eine Leitungsschutzschalter mit 20A ist für Stromkreise geeignet, die eine maximale Dauerlast von bis zu 20 Ampere aufweisen und wo ein 3-poliger Schutz benötigt wird. Die genaue Dimensionierung sollte immer durch einen qualifizierten Elektriker erfolgen, der die spezifischen Anforderungen Ihrer Elektroinstallation bewertet.
