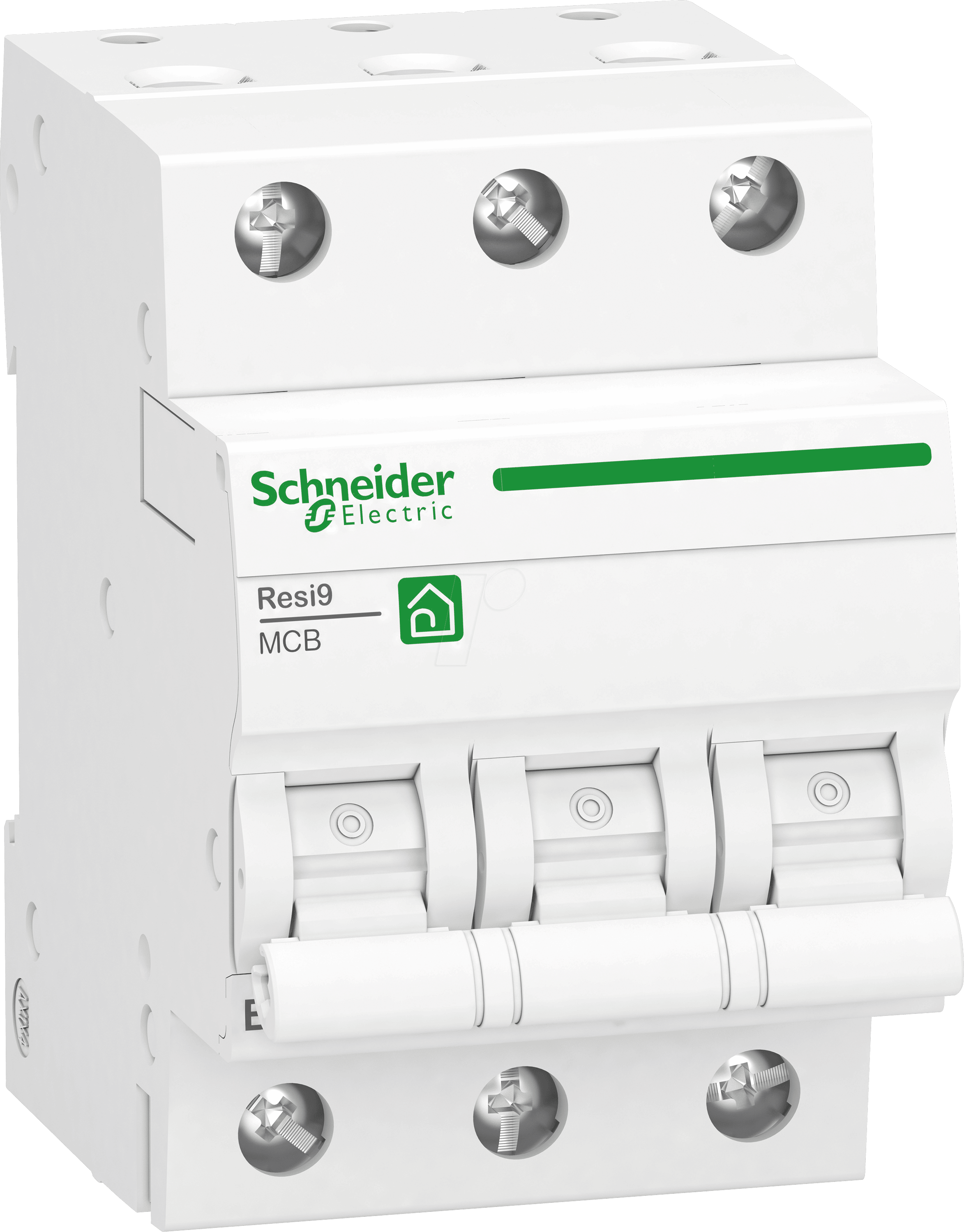

Professioneller Schutz für Ihre Elektroinstallation: Der R9F23310 – Leitungsschutzschalter Resi9 3P, 10A, B Charakteristik, 6kA
Der R9F23310 – Leitungsschutzschalter Resi9 3P, 10A, B Charakteristik, 6kA ist die essenzielle Lösung zur Sicherung elektrischer Anlagen gegen Überlast und Kurzschluss. Speziell konzipiert für Elektrofachbetriebe und anspruchsvolle Heimwerker, gewährleistet dieser Leitungsschutzschalter eine zuverlässige und sichere Stromversorgung für eine Vielzahl von Anwendungen, wo präziser Schutz und hohe Ausfallsicherheit gefordert sind.
Maximale Sicherheit durch intelligente Auslegung
In der modernen Elektroinstallation sind Schutzorgane wie Leitungsschutzschalter unverzichtbar. Der R9F23310 aus der bewährten Resi9-Serie von Schneider Electric zeichnet sich durch eine überlegene Konstruktion aus, die über herkömmliche Sicherungsautomaten hinausgeht. Seine dreipolige Ausführung bietet einen umfassenden Schutz für alle drei Phasen, was ihn zur idealen Wahl für Drehstromanwendungen und komplexe Verteilungssysteme macht. Die Nennstromstärke von 10 Ampere und die charakteristische B-Auslösung sind präzise auf den Schutz von Leitungen und Geräten abgestimmt, die mit geringen Anlaufströmen arbeiten oder bei denen eine schnelle Ansprechung bei geringen Überströmen erwünscht ist. Die hohe Schaltleistung von 6 kA stellt sicher, dass auch im Falle eines Kurzschlusses die Energie sicher und schnell unterbrochen wird, wodurch Schäden an der Installation und angeschlossenen Geräten minimiert werden.
Herausragende Vorteile des R9F23310
- Zuverlässiger Überlast- und Kurzschlussschutz: Verhindert effektiv Beschädigungen der elektrischen Anlage durch Überlastung und gefährliche Kurzschlüsse.
- Dreipolige Ausführung für umfassenden Schutz: Bietet durchgängigen Schutz für alle drei aktiven Leiter, was die Sicherheit in Drehstromnetzen signifikant erhöht.
- Charakteristik B: Schnelles Ansprechen bei Überströmen: Ideal für den Schutz von Leitungen mit geringen Anlaufströmen oder wenn eine schnelle Reaktion auf kleine Überlastungen erforderlich ist.
- Hohe Schaltleistung von 6 kA: Gewährleistet die sichere Unterbrechung von Fehlerströmen, selbst bei Kurzschlüssen mit hohem Kurzschlussstrom.
- Resi9-Qualität für Langlebigkeit: Profitieren Sie von der bewährten Robustheit und Zuverlässigkeit der Schneider Electric Resi9-Produktreihe, die auf eine lange Lebensdauer ausgelegt ist.
- Einfache Installation und Integration: Dank des standardisierten Designs lässt sich der Leitungsschutzschalter mühelos in bestehende oder neue Verteilerkästen integrieren.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Wohngebäude, Gewerbe und Industrie, wo ein sicherer und effizienter Schutz der Stromkreise unerlässlich ist.
- Zertifizierte Sicherheit nach internationalen Standards: Erfüllt die strengen Normen und Vorschriften für elektrische Schutzgeräte und bietet somit höchste Sicherheit.
Detaillierte Produktdaten und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Resi9 |
| Modellnummer | R9F23310 |
| Polanzahl | 3-polig |
| Nennstrom | 10 A |
| Auslösecharakteristik | B |
| Schaltvermögen (Icn) | 6 kA |
| Nennspannung (Ue) | 400 V AC (gemäß typischer Anwendung für 3-polige Schalter dieser Klasse) |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (bei montiertem Gehäuse) |
| Klemmentyp | Schraubklemmen für flexible und starre Leiter |
| Montageart | DIN-Schienenmontage (35 mm) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +45 °C (mittlere Temperatur innerhalb von 24 Stunden darf 35 °C nicht überschreiten) |
| Materialien | Gehäuse aus hochschlagfestem und flammhemmendem Thermoplast (PA66); interne leitende Komponenten aus korrosionsbeständigen Legierungen |
| Design-Merkmale | Kompakte Bauweise, klar gekennzeichnete Anschlüsse, integrierte Abdeckungen für Klemmen bei nicht belegter Phase, ergonomischer Betätigungshebel. |
| Herkunft | Produktion unterliegt den Qualitätsstandards von Schneider Electric, mit Hauptfertigungsstätten in Europa und Asien. |
| Einsatzmöglichkeiten | Absicherung von Stromkreisen in Wohngebäuden, Büros, Werkstätten und kleineren Industrieanlagen; Schutz von Motoren, Beleuchtungssystemen und elektronischen Geräten; als Haupt- oder Unterverteilungsschutz. |
Tiefergehende Einblicke in Funktion und Anwendung
Der R9F23310 ist mehr als nur ein einfacher Überstromschutzschalter. Seine B-Charakteristik signalisiert eine Auslöseschwelle, die bei etwa 3 bis 5 Mal des Nennstroms liegt. Dies macht ihn besonders geeignet für Stromkreise, die mit Glühlampen, Steckdosen in Wohnräumen oder kleineren elektronischen Geräten mit überschaubaren Einschaltströmen versorgt werden. Im Gegensatz zu einer C-Charakteristik, die typischerweise bei 5 bis 10 Mal des Nennstroms auslöst und für induktive Lasten wie Motoren mit höheren Anlaufströmen gedacht ist, bietet die B-Charakteristik eine feinere Abstimmung, um unerwünschte Fehlauslösungen durch kurzzeitige, harmlose Stromspitzen zu vermeiden, während gleichzeitig ein schneller Schutz bei gefährlichen Überlastungen und Kurzschlüssen gewährleistet ist.
Die dreipolige Ausführung ist ein entscheidender Sicherheitsfaktor in der modernen Elektroinstallation. Sie unterbricht alle drei Außenleiter (L1, L2, L3) gleichzeitig im Fehlerfall. Dies verhindert, dass ein einpolig abgeschalteter Stromkreis weiterhin unter Spannung steht, was eine erhebliche Gefahr darstellen kann, insbesondere bei Arbeiten an der Anlage. Bei Drehstrommotoren sorgt die dreipolige Abschaltung dafür, dass der Motor nicht einseitig blockiert wird oder durch einphasigen Betrieb beschädigt wird. Dies ist ein kritischer Aspekt für die Langlebigkeit und Sicherheit von industriellen und gewerblichen Anlagen.
Die Schaltleistung von 6 kA ist ein Indikator dafür, wie viel Kurzschlussstrom der Schutzschalter sicher unterbrechen kann, ohne selbst beschädigt zu werden. Diese Kennzahl ist entscheidend für die Auswahl des richtigen Schutzorgans in Abhängigkeit vom vorgelagerten Netz und der potenziellen Kurzschlussstromstärke am Einbauort. Für die meisten Standardanwendungen in Wohn- und Zweckgebäuden ist eine Schaltleistung von 6 kA ausreichend, bietet aber dennoch einen Sicherheitsspielraum gegenüber Systemen mit geringerer Kurzschlussstromstärke. Die Verwendung von hochwertigen Materialien wie PA66 für das Gehäuse gewährleistet nicht nur eine hohe mechanische Festigkeit und Schlagzähigkeit, sondern auch exzellente Flammwidrigkeit, was die Brandsicherheit der gesamten Installation erhöht.
FAQ – Häufig gestellte Fragen zu R9F23310 – Leitungsschutzschalter Resi9 3P, 10A, B Charakteristik, 6kA
Wofür ist die B-Charakteristik bei einem Leitungsschutzschalter wichtig?
Die B-Charakteristik gibt die Auslöseschwelle für Überströme an. Sie löst bei einem Strom aus, der etwa 3 bis 5 Mal so hoch ist wie der Nennstrom. Dies macht den R9F23310 ideal für Stromkreise mit geringen Einschaltströmen, wie sie typischerweise in Wohngebäuden vorkommen, z.B. für Beleuchtung und Steckdosen, und minimiert unerwünschte Auslösungen.
Warum sollte ich einen 3-poligen Leitungsschutzschalter verwenden?
Ein 3-poliger Leitungsschutzschalter, wie der R9F23310, unterbricht alle drei Außenleiter (L1, L2, L3) gleichzeitig im Fehlerfall. Dies ist besonders wichtig für Drehstromanwendungen und erhöht die Sicherheit erheblich, indem verhindert wird, dass ein Stromkreis einseitig unter Spannung bleibt, was eine Gefahrenquelle darstellen kann.
Was bedeutet die Schaltleistung von 6 kA?
Die Schaltleistung von 6 kA (Kiloeperestärke) gibt an, wie viel Kurzschlussstrom der Leitungsschutzschalter sicher und zuverlässig unterbrechen kann, ohne dabei zerstört zu werden. Dies ist ein wichtiger Sicherheitsfaktor, der sicherstellt, dass der Schalter im Falle eines Kurzschlusses ordnungsgemäß funktioniert.
Ist der R9F23310 auch für den Einsatz in Industrieumgebungen geeignet?
Ja, der R9F23310 kann in kleineren Industrieanlagen eingesetzt werden, insbesondere dort, wo die typischen Charakteristiken für die Geräte und Leitungen passen. Für hochdynamische oder stark induktive Lasten in großen Industrieanlagen könnten jedoch Schutzschalter mit einer C- oder D-Charakteristik erforderlich sein, abhängig von der spezifischen Anwendung.
Welche Art von Leitern kann ich an den R9F23310 anschließen?
Der R9F23310 verfügt über Schraubklemmen, die sowohl für flexible als auch für starre Leiter geeignet sind. Dies bietet Flexibilität bei der Installation und gewährleistet eine sichere und dauerhafte Verbindung.
Ist die Installation des R9F23310 auf einer DIN-Schiene kompliziert?
Nein, die Installation ist dank des Standard-Schnappmechanismus für 35-mm-DIN-Schienen sehr einfach und schnell durchführbar. Dies ermöglicht eine unkomplizierte Integration in bestehende oder neue Verteilerkästen.
Welche Garantie bietet Schneider Electric auf die Resi9-Produkte?
Schneider Electric ist bekannt für die hohe Qualität und Zuverlässigkeit seiner Produkte. Detaillierte Informationen zur Garantie für die Resi9-Serie erhalten Sie in der Regel vom Hersteller oder über die technischen Dokumentationen.
