Maximale Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: Der R9F23116 Leitungsschutzschalter Resi9

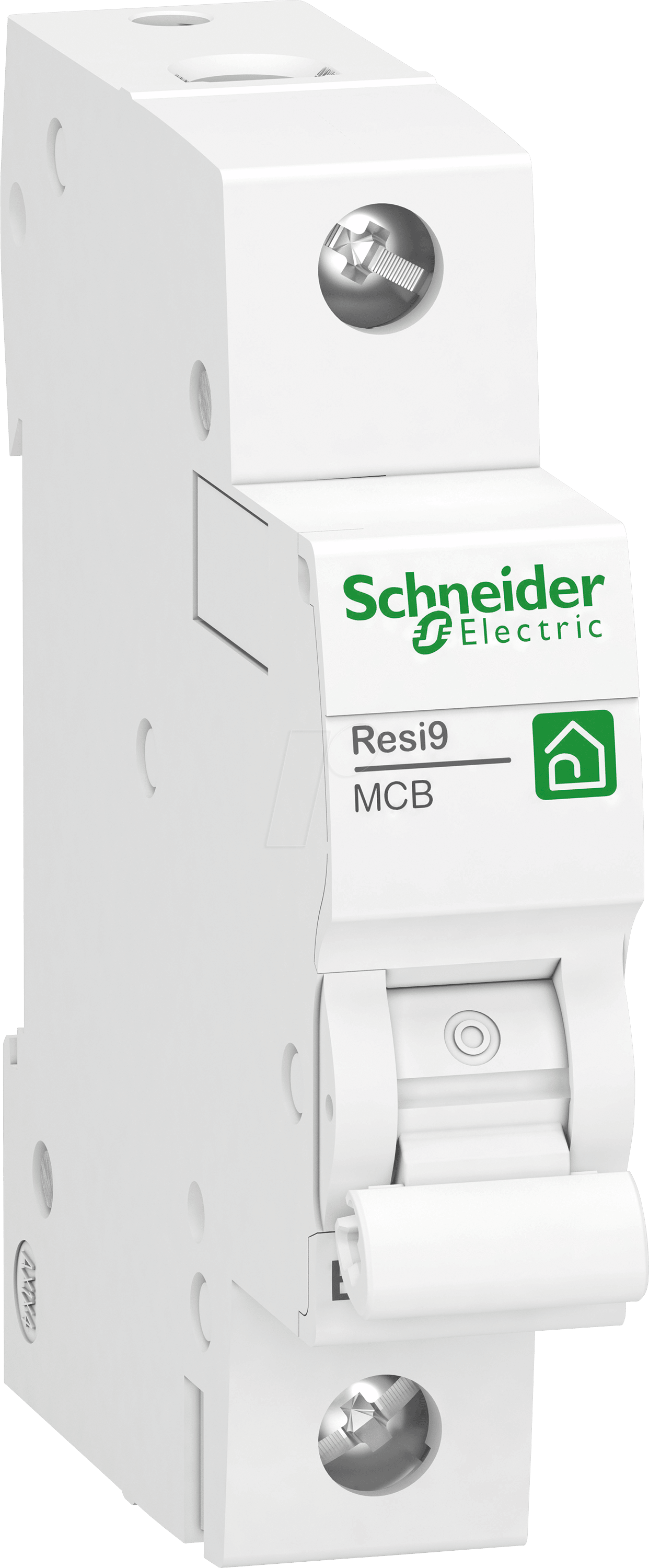

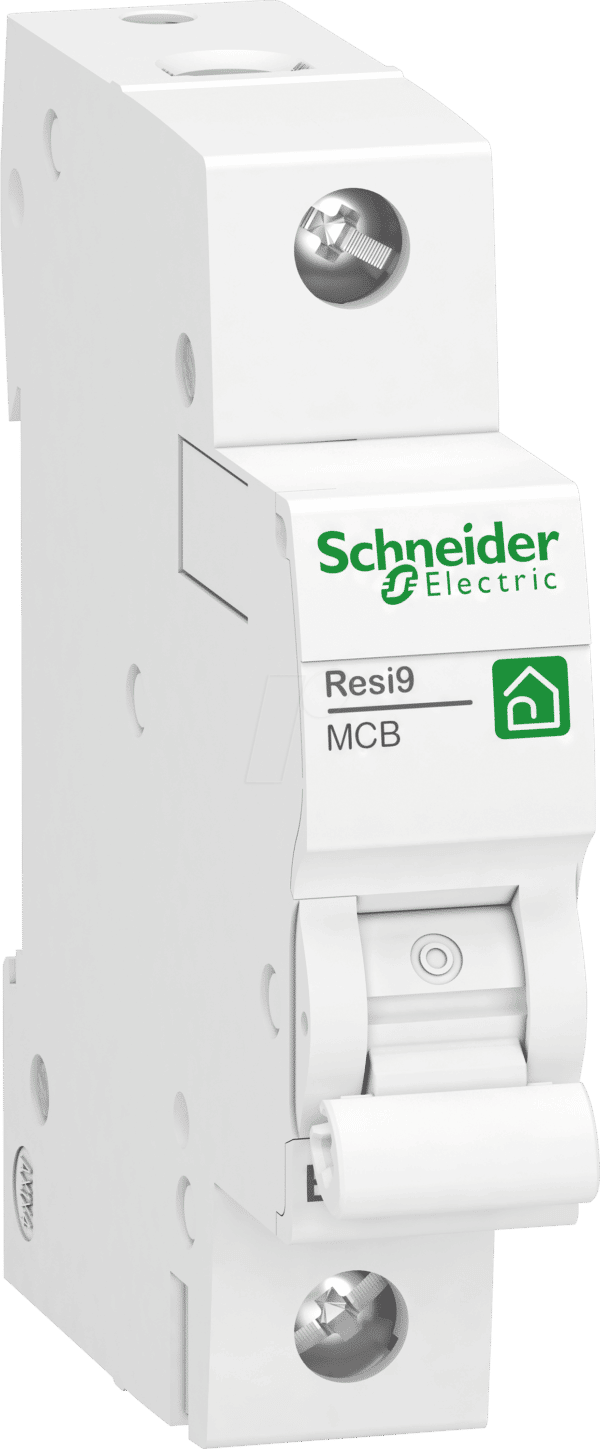

Der R9F23116 – Leitungsschutzschalter Resi9 1P, 16A, B Charakteristik, 6kA ist die essenzielle Komponente für jeden, der seine elektrischen Anlagen vor Überlast und Kurzschluss schützen möchte. Ob für Neubauten, Renovierungen oder den Austausch veralteter Komponenten in Wohn-, Gewerbe- oder Industrieumgebungen – dieser Leistungsschalter bietet professionellen Schutz, der Vertrauen schafft und die Langlebigkeit Ihrer Geräte gewährleistet.
Leistung und Schutz – Die Kernkompetenz des Resi9
Im Herzen jeder modernen Elektroinstallation steht die Notwendigkeit eines robusten und zuverlässigen Schutzes. Der R9F23116 wurde entwickelt, um genau diesen Anforderungen gerecht zu werden. Mit seiner Nennstromstärke von 16 Ampere und der charakteristischen B-Kurve ist er präzise auf den Schutz von Leitungswiderständen in häuslichen und gewerblichen Anwendungen abgestimmt. Die Auslösecharakteristik B bedeutet, dass der Leitungsschutzschalter bei einem fünffachen Überstrom auslöst, was ihn ideal für den Schutz von elektronischen Geräten mit geringen Anlaufströmen macht.
Überlegene Technologie und Konstruktion
Warum ist der R9F23116 die überlegene Wahl gegenüber Standardlösungen? Die Antwort liegt in der fortschrittlichen Technologie und der sorgfältigen Konstruktion des Resi9-Sortiments. Anstatt auf einfache Absicherung zu setzen, bietet der R9F23116 eine präzise Auslösecharakteristik, die Überlastungen frühzeitig erkennt, ohne unnötig auf Bagatellströme zu reagieren. Dies reduziert Fehlenauslösungen und erhöht die Verfügbarkeit Ihrer Stromversorgung.
Die Vorteile des R9F23116 im Detail
- Optimale Auslösecharakteristik: Die B-Charakteristik (typisches Auslösen bei 3-5 In) ist ideal für den Schutz von Anlagen mit überwiegend ohmscher Last und geringen Einschaltströmen wie Beleuchtung, Steckdosen und den meisten Haushaltsgeräten. Dies verhindert unerwünschte Auslösungen und sorgt für eine stabile Stromversorgung.
- Hohe Kurzschlussfestigkeit: Mit einer Kurzschlussausschaltvermögen von 6 kA bietet der R9F23116 einen hervorragenden Schutz gegen die destruktiven Auswirkungen von Kurzschlüssen, was für die Sicherheit von Personen und Sachwerten unerlässlich ist.
- Langlebigkeit und Robustheit: Hergestellt aus hochwertigen Materialien, garantiert der Resi9 Leitungsschutzschalter eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen. Die robuste Bauweise widersteht mechanischen Belastungen und Umwelteinflüssen.
- Einfache Installation und Handhabung: Der Leitungsschutzschalter ist für die Montage auf einer 35mm DIN-Hutschienen konzipiert und verfügt über klare Anschlussklemmen, die eine schnelle und sichere Installation durch Elektrofachkräfte ermöglichen.
- Konformität mit Normen: Der R9F23116 erfüllt die strengen Anforderungen relevanter internationaler und nationaler Normen (z.B. EN 60898-1), was höchste Sicherheitsstandards garantiert.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit nimmt der R9F23116 nur eine Einheit Platz auf der Hutschiene ein, was eine platzsparende Installation in Unterverteilungen ermöglicht.
Technische Spezifikationen und Materialität
Die technische Exzellenz des R9F23116 manifestiert sich in seinen präzisen Spezifikationen und der Auswahl hochwertiger Materialien, die für Langlebigkeit und Zuverlässigkeit sorgen.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Leitungsschutzschalter |
| Modellreihe | Resi9 |
| Polanzahl | 1-polig |
| Nennstrom (In) | 16 A |
| Auslösecharakteristik | B |
| Kurzschlussausschaltvermögen (Icn) | 6 kA |
| Nennspannung (Un) | 230/400 V AC |
| Frequenz | 50/60 Hz |
| Montageart | DIN-Schiene (35 mm) |
| Anschlussklemmen | Schraubklemmen für Leiterquerschnitte von 1,5 mm² bis 16 mm² (starr) |
| Umgebungstemperatur | -25 °C bis +45 °C |
| Schutzart | IP20 (eingebaut) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (flammwidrig und schlagfest) |
| Isolationsmaterial | Polyamid (PA) für hohe elektrische und thermische Beständigkeit |
| Mechanische Lebensdauer | Bis zu 20.000 Schaltspiele |
| Elektrische Lebensdauer | Bis zu 10.000 Schaltspiele bei Nennlast |
Einsatzgebiete für den R9F23116
Der R9F23116 ist aufgrund seiner Eigenschaften ein universell einsetzbarer Leitungsschutzschalter, der sich für eine Vielzahl von Anwendungen eignet:
- Wohngebäude: Schutz von Stromkreisen für Beleuchtung, Steckdosen, Haushaltsgeräte und kleinere Verbraucher in Wohnungen und Einfamilienhäusern.
- Gewerbliche Installationen: Absicherung von Büroflächen, Verkaufsräumen und Werkstätten, wo elektronische Geräte mit geringen Anlaufströmen dominieren.
- Industrielle Anwendungen: Einsatz in Teilbereichen von Industrieanlagen, insbesondere dort, wo empfindliche Elektronik vor Überspannungen und Kurzschlüssen geschützt werden muss.
- Schaltschrankbau: Als integraler Bestandteil von Unterverteilungen und Steuerschränken für präzisen und zuverlässigen Schutz.
- Renovierungs- und Nachrüstprojekte: Ideal für die Modernisierung bestehender Elektroinstallationen, um den aktuellen Sicherheitsstandards zu entsprechen.
Präziser Schutz vor Überlastung und Kurzschluss
Überlastungen entstehen, wenn die angeschlossenen Geräte mehr Strom ziehen als der Stromkreis sicher liefern kann. Dies kann durch die parallele Nutzung mehrerer Geräte, defekte Verbraucher oder falsch dimensionierte Leitungen verursacht werden. Ein Kurzschluss hingegen ist eine direkte Verbindung zwischen stromführenden Leitern oder zwischen einem Leiter und Erde, die zu extrem hohen Stromstärken führt. Beide Szenarien können zu erheblichen Schäden an Geräten, Leitungen und im schlimmsten Fall zu Bränden führen. Der R9F23116 reagiert mit seiner B-Charakteristik präzise auf diese Gefahren. Die thermisch-bimetallische Auslösevorrichtung erkennt Überlastungen durch Erwärmung, während die elektromagnetische Auslösevorrichtung auf plötzliche, hohe Stromspitzen wie bei Kurzschlüssen reagiert und den Stromkreis blitzschnell unterbricht. Dieses zweistufige Schutzsystem gewährleistet maximale Sicherheit.
FAQ – Häufig gestellte Fragen zu R9F23116 – Leitungsschutzschalter Resi9 1P, 16A, B Charakteristik, 6kA
Was bedeutet die Auslösecharakteristik B?
Die Auslösecharakteristik B gibt an, bei welchem mehrfachen des Nennstroms (In) der Leitungsschutzschalter auslöst. Bei Charakteristik B geschieht dies im Bereich von etwa 3 bis 5 Mal In. Dies ist ideal für den Schutz von Anlagen mit überwiegend ohmscher Last und geringen Einschaltströmen wie Beleuchtungen, Steckdosen und den meisten Haushaltsgeräten, um unerwünschte Auslösungen zu vermeiden.
Ist der R9F23116 für den Einsatz in Wohngebäuden geeignet?
Ja, der R9F23116 ist mit seiner B-Charakteristik und der Nennstromstärke von 16 A hervorragend für den Schutz von Stromkreisen in Wohngebäuden geeignet. Er schützt zuverlässig Beleuchtung, Steckdosen und die meisten gängigen Haushaltsgeräte.
Was ist das Kurzschlussausschaltvermögen von 6 kA?
Das Kurzschlussausschaltvermögen von 6 kA (Kilampere) gibt an, welche maximale Kurzschlussstromstärke der Leitungsschutzschalter sicher unterbrechen kann, ohne beschädigt zu werden. 6 kA ist ein Standardwert, der für die meisten Anwendungen in Wohn- und kleineren Gewerbeanlagen ausreichend Schutz bietet.
Kann ich den R9F23116 selbst installieren?
Die Installation von elektrischen Komponenten, einschließlich Leitungsschutzschaltern, sollte ausschließlich von qualifiziertem Fachpersonal (Elektrofachkraft) durchgeführt werden. Dies gewährleistet die Sicherheit, die korrekte Funktion und die Einhaltung von Normen.
Welche Vorteile bietet die 1-polige Ausführung des R9F23116?
Die 1-polige Ausführung bedeutet, dass der Schutzschalter nur einen Leiter (meist den Außenleiter L) unterbricht. Dies ist die Standardausführung für die meisten einzelnen Stromkreise in Niederspannungsanlagen und ermöglicht eine platzsparende Installation auf der DIN-Schiene.
Welche Leiterquerschnitte können an die Klemmen angeschlossen werden?
Die Schraubklemmen des R9F23116 sind für den Anschluss von flexiblen und starren Leitern mit Querschnitten von 1,5 mm² bis 16 mm² ausgelegt. Dies deckt die üblichen Anforderungen für die Verdrahtung von Stromkreisen ab.
Wie unterscheidet sich die B-Charakteristik von anderen Charakteristiken wie C oder D?
Die B-Charakteristik löst bei einem geringeren Mehrfachen des Nennstroms aus als die Charakteristik C (typisch 5-10 In) und D (typisch 10-20 In). C- und D-Charakteristiken werden für Geräte mit höheren Einschaltströmen wie Motoren oder Transformatoren verwendet, um ein ungewolltes Auslösen zu verhindern. Für Standardanwendungen in Wohnhäusern und Büros ist die B-Charakteristik die am häufigsten empfohlene Wahl.
