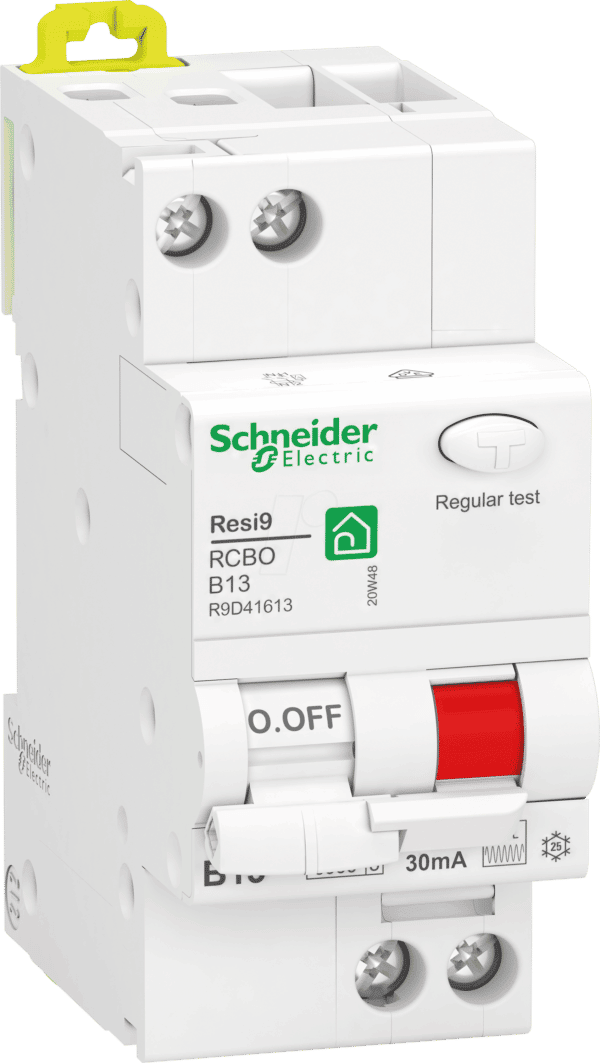

Maximale Sicherheit und zuverlässiger Schutz für Ihre Elektroinstallation: R9D41613 – Der FI/LS-Schalter Resi9 1P+N
Suchen Sie nach einer hochzuverlässigen Lösung, um Ihre Elektroinstallation vor Fehlerströmen und Überlastungen zu schützen? Der R9D41613 – FI/LS-Schalter Resi9 1P+N, 13A, B-Char., 30mA, Typ F, 6kA bietet Ihnen genau diesen umfassenden Schutz. Ideal für Hausinstallationen, gewerbliche Anwendungen und überall dort, wo ein Höchstmaß an elektrischer Sicherheit gefordert ist, schützt dieser Schalter Mensch und Gerät gleichermaßen.
Herausragende Schutzfunktionen des R9D41613
Der R9D41613 kombiniert die Funktionen eines Fehlerstromschutzschalters (FI-Schutzschalter) und eines Leitungsschutzschalters (LS-Schalter) in einem einzigen, kompakten Gerät. Dies gewährleistet nicht nur eine platzsparende Installation, sondern auch eine präzise und zuverlässige Auslösung bei gefährlichen Fehlerströmen und Überlastungen. Die Typ F Charakteristik ermöglicht die Erfassung und Ableitung von glatten und pulsierenden Gleichfehlerströmen, was ihn zu einer überlegenen Wahl gegenüber Typ AC macht, insbesondere in modernen Umgebungen mit elektronischen Geräten.
Die überlegene Wahl: Warum Resi9 R9D41613?
Standardlösungen bieten oft nur einen grundlegenden Schutz. Der R9D41613 geht weit darüber hinaus. Mit seiner B-Charakteristik ist er optimal für den Schutz von Stromkreisen geeignet, in denen kurzzeitige Einschaltströme auftreten können, ohne dabei unnötig auszulösen. Die hohe Bemessungsabschaltvermögen von 6kA steht für eine robuste Leistung und die Fähigkeit, auch bei kurzzeitigen hohen Kurzschlussströmen sicher abzuschalten. Die Empfindlichkeit von 30mA ist die empfohlene Schwelle für den Personenschutz in den meisten Wohn- und Arbeitsbereichen. Die Integration von FI und LS in einem Gerät vereinfacht die Planung und Installation erheblich und reduziert das Fehlerrisiko.
Umfassende Vorteile des R9D41613 FI/LS-Schalter Resi9
- Hoher Personenschutz: Die Auslösung bei 30mA Fehlerstrom minimiert das Risiko lebensgefährlicher Stromschläge.
- Schutz vor Bränden: Verhindert Überhitzung und Brände, die durch Fehlerströme oder Überlastungen verursacht werden können.
- Geräteschutz: Schützt angeschlossene Geräte vor Schäden durch Kurzschlüsse und Überlastungen.
- Typ F Fehlerstromerfassung: Erfasst sowohl Wechsel- als auch pulsierende Gleichfehlerströme, ideal für moderne Elektronik.
- B-Charakteristik: Geeignet für Stromkreise mit moderaten Einschaltströmen, vermeidet unnötige Auslösungen.
- Kompakte Bauweise: Spart Platz im Verteilerkasten durch die Integration von FI- und LS-Funktion.
- Robustes Design: 6kA Bemessungsabschaltvermögen für sichere Abschaltung bei Kurzschluss.
- Einfache Installation: Klar definierte Anschlüsse und Handhabung für Elektrofachkräfte.
- Hohe Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards für langanhaltende Sicherheit.
- Vielseitige Anwendungsbereiche: Geeignet für Wohngebäude, Büros, Werkstätten und leichte gewerbliche Anwendungen.
Technische Spezifikationen und Qualitätsmerkmale
Der R9D41613 ist das Ergebnis präziser Ingenieurskunst, die auf maximale Sicherheit und Langlebigkeit ausgelegt ist. Jedes Detail wurde berücksichtigt, um eine reibungslose und sichere Funktion über die gesamte Lebensdauer zu gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | FI/LS-Schalter Resi9 1P+N |
| Modellnummer | R9D41613 |
| Polanzahl | 1P+N (1 Pole mit Neutralleiter) |
| Bemessungsstrom | 13A |
| Auslösecharakteristik (LS) | B-Charakteristik (für normale Einschaltströme) |
| Bemessungsfehlerstrom (FI) | 30mA (Personenschutz) |
| Fehlerstrom-Typ | Typ F (erfasst AC- und pulsierende DC-Fehlerströme) |
| Bemessungsabschaltvermögen (Icn) | 6kA (für sichere Kurzschlussabschaltung) |
| Spannungssystem | Nennspannung 230/400V AC, je nach Konfiguration und Anschluss |
| Schutzart | IP20 (geschützt gegen feste Fremdkörper >12,5 mm, nicht gegen Wasser geschützt) |
| Montageart | Hutschiene (Standard-DIN-Schienenmontage) |
| Anschlussart | Schraubklemmen für flexible und starre Leiter |
| Betriebstemperatur | -25°C bis +45°C (abhängig von Auslastung und Umgebungsbedingungen) |
| Materialien | Hochwertige, flammhemmende Kunststoffe für Gehäuse und Komponenten, korrosionsbeständige Kontakte. |
| Zertifizierungen | Entspricht relevanten nationalen und internationalen Normen (z.B. IEC/EN 61009-1, IEC/EN 60898-1). |
| Einsatzbereiche | Wohnungsbau, öffentliche Gebäude, Bürokomplexe, kleine Werkstätten, Anlagen mit erhöhten Anforderungen an Fehlerstromerkennung. |
Anwendungsbereiche und Installation
Der R9D41613 ist ein unverzichtbarer Bestandteil moderner Elektroinstallationen. Seine Fähigkeit, sowohl gegen Überlastung als auch gegen gefährliche Fehlerströme zu schützen, macht ihn ideal für den Einsatz in:
- Wohngebäuden: Schutz von Steckdosenkreisen, Beleuchtung und Geräten in Schlafzimmern, Wohnzimmern und Küchen.
- Bürogebäuden: Absicherung von Arbeitsplätzen, Serverräumen und allgemeinen Büroinstallationen, wo eine hohe Verfügbarkeit und Sicherheit entscheidend sind.
- Gewerblichen Bereichen: Einsatz in Werkstätten, kleinen Produktionsstätten und technischen Räumen, die eine robuste und zuverlässige Schutzfunktion erfordern.
- Öffentlichen Einrichtungen: Schulen, Krankenhäuser und Versammlungsstätten profitieren von der erhöhten Sicherheit durch Typ F und 30mA Auslösung.
Die Installation des R9D41613 erfolgt auf einer Standard-Hutschiene in einem Verteilerkasten. Die klare Kennzeichnung der Klemmen und die robuste Bauweise erleichtern die Verdrahtung durch qualifiziertes Fachpersonal. Die integrierte Zugentlastung und die sicheren Schraubverbindungen gewährleisten eine dauerhaft stabile und sichere Stromverbindung.
FAQ – Häufig gestellte Fragen zu R9D41613 – FI/LS-Schalter Resi9 1P+N, 13A, B-Char., 30mA, Typ F, 6kA
Was ist der Hauptvorteil der Typ F Charakteristik?
Die Typ F Charakteristik ermöglicht die zuverlässige Erfassung und Ableitung von glatten und pulsierenden Gleichfehlerströmen, zusätzlich zu den von Typ AC erfassten Wechselstrom-Fehlerströmen. Dies ist entscheidend in modernen Installationen, wo elektronische Geräte wie Netzteile, Dimmer oder variable Frequenzumrichter Gleichfehlerströme erzeugen können, die bei herkömmlichen Typ AC Schaltern möglicherweise nicht erkannt werden.
Ist der R9D41613 für den Einsatz in feuchten Umgebungen geeignet?
Der R9D41613 hat eine Schutzart von IP20. Dies bedeutet, dass er gegen feste Fremdkörper größer als 12,5 mm geschützt ist, aber nicht gegen Wasser. Für den Einsatz in feuchten Umgebungen oder im Freien sind spezielle, höher geschützte Gehäuse oder geeignete FI-Schutzschalter mit anderer Schutzart erforderlich.
Wann sollte ein FI/LS-Schalter mit B-Charakteristik verwendet werden?
Die B-Charakteristik ist für Stromkreise konzipiert, bei denen es zu kurzzeitigen, geringen Überströmen kommen kann, wie sie beispielsweise beim Einschalten von bestimmten Motoren, Lampen mit elektronischen Vorschaltgeräten oder Transformatoren auftreten. Der R9D41613 löst bei einem 3- bis 5-fachen des Nennstroms aus, was ihn von der C-Charakteristik unterscheidet, die für höhere Einschaltströme ausgelegt ist.
Was bedeutet 6kA Bemessungsabschaltvermögen?
Das Bemessungsabschaltvermögen von 6kA (Kiloampere) gibt an, welchen maximalen Kurzschlussstrom der Schalter sicher unterbrechen kann, ohne zerstört zu werden. Ein Wert von 6kA ist für die meisten Wohn- und kleineren gewerblichen Installationen ausreichend und gewährleistet einen sicheren Schutz im Fehlerfall.
Ist der R9D41613 für die Absicherung von Haushaltsgeräten wie Waschmaschinen oder Trocknern geeignet?
Ja, der R9D41613 ist aufgrund seiner Typ F Charakteristik und des 30mA Fehlerstromschutzes hervorragend für die Absicherung von Haushaltsgeräten geeignet, die häufig elektronische Komponenten enthalten. Er bietet den erforderlichen Schutz vor Fehlerströmen, die durch diese Geräte verursacht werden könnten.
Wie unterscheidet sich der R9D41613 von einem reinen FI-Schutzschalter?
Ein reiner FI-Schutzschalter (RCD) detektiert und unterbricht Fehlerströme, bietet aber keinen Schutz vor Überlastung oder Kurzschluss. Der R9D41613 kombiniert die Funktion eines FI-Schutzschalters (30mA Typ F) mit der eines Leitungsschutzschalters (13A B-Charakteristik, 6kA Abschaltvermögen) in einem einzigen Gerät, was eine umfassendere und platzsparendere Lösung darstellt.
Welche Leiterquerschnitte können an den R9D41613 angeschlossen werden?
Die zulässigen Leiterquerschnitte für die Anschlussklemmen sind in der Regel auf dem Gerät oder in der zugehörigen technischen Dokumentation spezifiziert. Typischerweise unterstützt der Schalter die Aufnahme von flexiblen und starren Leitern im Bereich von 1,5 mm² bis 10 mm² für die Hauptanschlüsse, abhängig von der genauen Ausführung und dem Hersteller.
