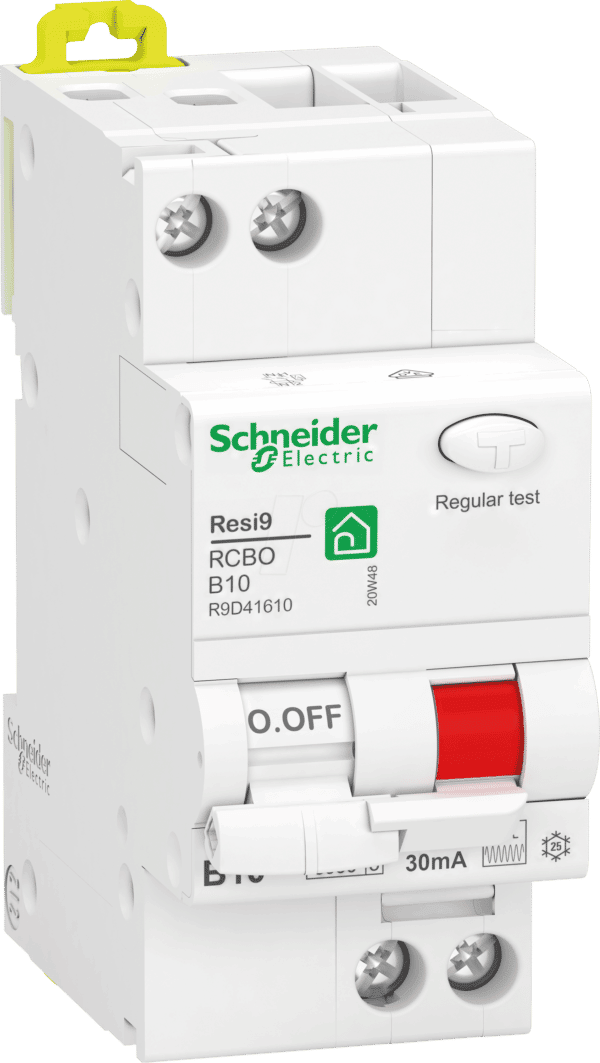

Schutz für Ihre Elektroinstallation: Der R9D41610 FI/LS-Schalter Resi9
Suchen Sie nach einer zuverlässigen Lösung, um Ihre elektrischen Anlagen vor gefährlichen Fehlerströmen und Überlastungen zu schützen? Der R9D41610 FI/LS-Schalter Resi9 ist die ideale Wahl für Hausbesitzer, Elektrofachbetriebe und industrielle Anwendungen, die höchste Sicherheitsstandards verlangen. Dieser Kombinationsschutzschalter bietet einen umfassenden Schutz, der weit über die Funktionen einzelner Geräte hinausgeht und so ein sicheres Umfeld für Mensch und Maschine gewährleistet.
Umfassender Schutz für jede Anwendung: Die Vorteile des R9D41610
Der R9D41610 FI/LS-Schalter Resi9 vereint die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem einzigen, kompakten Gerät. Dies bedeutet nicht nur eine Platzersparnis im Verteilerkasten, sondern auch eine deutliche Vereinfachung der Installation und Wartung. Im Gegensatz zu herkömmlichen Schutzvorrichtungen, die oft nur einen Aspekt des elektrischen Risikos abdecken, bietet dieser Schalter einen ganzheitlichen Schutz.
- Gleichzeitiger Schutz vor Fehler- und Überlastströmen: Bietet umfassende Sicherheit für elektrische Geräte und Personen.
- Hohe Ausfallsicherheit durch Typ F Technologie: Speziell entwickelt, um auch gepulste Gleichfehlerströme sicher zu erkennen, was ihn ideal für moderne elektronische Geräte macht.
- Kompaktes 1P+N Design: Spart wertvollen Platz im Schaltschrank und erleichtert die Verdrahtung.
- Schnelle und zuverlässige Auslösung: Bei Überschreiten der Nennstromstärke oder Auftreten von Fehlerströmen wird die Stromversorgung umgehend unterbrochen.
- B-Charakteristik für vielfältige Einsatzbereiche: Geeignet für den Schutz von Standard-Verbrauchern mit leichten Anlaufströmen.
- Hohe Kurzschlussfestigkeit (6kA): Bietet Sicherheit auch bei potenziell starken Kurzschlüssen.
- 30mA Auslösestrom: Der empfindliche Auslösestrom sorgt für maximalen Personenschutz.
Präzision in der Auslegung: Technologische Merkmale des R9D41610
Die technische Überlegenheit des R9D41610 Resi9 zeigt sich in seiner präzisen Auslegung und der Verwendung hochwertiger Materialien. Die B-Charakteristik der integrierten Leitungsschutzfunktion gewährleistet eine optimale Balance zwischen Ansprechempfindlichkeit und der Toleranz gegenüber normalen Anlaufströmen von Geräten wie Motoren oder Transformatoren. Dies verhindert unnötige Auslösungen im Normalbetrieb und gewährleistet gleichzeitig den Schutz vor gefährlichen Überlastungen.
Besonders hervorzuheben ist die Typ F Technologie des Fehlerstromschutzteils. Herkömmliche Typ A FI-Schutzschalter können Schwierigkeiten haben, gepulste Gleichfehlerströme, die von vielen modernen elektronischen Geräten wie LED-Trafos oder Frequenzumrichtern erzeugt werden, zuverlässig zu erkennen. Der Typ F FI/LS-Schalter R9D41610 hingegen ist speziell dafür konzipiert, diese Art von Fehlerströmen sicher zu erfassen und eine sofortige Abschaltung zu veranlassen. Dies ist ein entscheidender Vorteil für die Sicherheit in Umgebungen mit einer hohen Dichte an elektronischer Leistungselektronik.
Die 1-polige + Neutralleiter-Bauweise (1P+N) ermöglicht eine platzsparende Installation im Sicherungskasten. Dies ist besonders relevant in modernen Wohn- und Geschäftsgebäuden, wo der Platz in den Verteilerschränken oft begrenzt ist. Die klare Kennzeichnung und die robuste Konstruktion des Gehäuses garantieren eine einfache und sichere Handhabung während der Installation und im laufenden Betrieb.
Anwendungsbereiche und Einsatzszenarien
Der R9D41610 FI/LS-Schalter Resi9 ist ein vielseitiges Schutzgerät, das sich für eine breite Palette von Anwendungen eignet. Seine Kombination aus Personenschutz und Leitungsschutz macht ihn zur idealen Wahl für:
- Wohngebäude: Absicherung von Stromkreisen in Schlafzimmern, Wohnräumen und Küchen, wo empfindliche Elektronik zum Einsatz kommt.
- Gewerbliche Installationen: Schutz von Büros, Werkstätten und kleineren Produktionsstätten, die eine zuverlässige und sichere Stromversorgung benötigen.
- Öffentliche Einrichtungen: Gewährleistung der Sicherheit in Schulen, Krankenhäusern und anderen öffentlichen Bereichen.
- Industrielle Anwendungen (begrenzt): Für bestimmte Schutzbereiche mit nicht extrem hohen Kurzschlussströmen und den oben genannten Charakteristiken.
- Ladeinfrastruktur für Elektrofahrzeuge: Der Typ F Schutz ist besonders relevant für Wallboxen, um die Sicherheit beim Laden zu gewährleisten.
Die 6kA Kurzschlussfestigkeit ermöglicht den Einsatz in den meisten üblichen Haus- und Wohnunginstallationen. Für Anwendungen mit extrem hohen Kurzschlussstrompotenzialen sind gegebenenfalls weitergehende Schutzmaßnahmen oder stärkere Leistungsklassen der FI/LS-Schalter erforderlich.
Produkteigenschaften im Detail: Eine Übersicht
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | R9D41610 |
| Produkttyp | FI/LS-Schalter (Fehlerstrom-Schutzschalter mit Leitungsschutzfunktion) |
| Polzahl | 1P+N (1 Pol + Neutralleiter) |
| Nennstrom (In) | 10A |
| Auslösecharakteristik (LS) | B (für Nennströme von 0,6 bis 10 x In) |
| Auslösestrom (FI) | 30mA (Personenschutz) |
| Fehlerstrom-Typ (FI) | Typ F (erkennt sinusförmige und gepulste Gleichfehlerströme) |
| Kurzschlussfestigkeit (Icn) | 6kA |
| Spannungsart | AC |
| Schutzklasse | IP20 (bei montiertem Zustand im Schaltschrank) |
| Montageart | Hutschiene (DIN-Schiene) |
| Material der Kontakte | Hochleitfähige Kupferlegierung mit Kontaktschutz. Die Zuverlässigkeit der Schaltkontakte ist entscheidend für die Langlebigkeit und Sicherheit des Geräts. |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Thermoplast (Halogenfrei), konform zu relevanten Normen für Brandschutz. Bietet mechanische Stabilität und Schutz gegen Umwelteinflüsse im Schaltschrank. |
| Betriebstemperaturbereich | Typischerweise -25°C bis +45°C, je nach Herstellerangaben und spezifischer Baureihe. Gewährleistet Funktion unter normalen Umgebungsbedingungen. |
| Normen und Zertifizierungen | Konformität mit relevanten IEC/EN-Normen wie EN 61009-1, EN 60898-1 und weiteren spezifischen Landesnormen. Unverzichtbar für die Zulassung und den Einsatz im europäischen Markt. |
FAQ – Häufig gestellte Fragen zu R9D41610 – FI/LS-Schalter Resi9 1P+N, 10A, B-Char., 30mA, Typ F, 6kA
Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?
Die B-Charakteristik eines Leitungsschutzschalters beschreibt das Ansprechverhalten bei Überstrom. Geräte mit B-Charakteristik lösen bei einem Strom aus, der 3- bis 5-mal höher ist als der Nennstrom. Dies ist ideal für Verbraucher mit geringen oder keinen Einschaltströmen, wie z.B. Beleuchtungssysteme oder elektronische Steuerungen, und schützt gleichzeitig zuverlässig vor Überlastungen.
Warum ist Typ F beim FI/LS-Schalter wichtig?
Der Typ F Fehlerstromschutz ist entscheidend, wenn Ihre Elektroinstallation moderne Geräte mit Leistungselektronik, wie z.B. LED-Treiber, Schaltnetzteile oder Frequenzumrichter, beherbergt. Diese Geräte können gepulste Gleichfehlerströme erzeugen, die von älteren Typ A FI-Schutzschaltern möglicherweise nicht oder nicht zuverlässig erkannt werden. Der Typ F schützt Sie auch vor diesen gefährlichen Fehlerströmen und bietet ein höheres Maß an Sicherheit.
Ist dieser FI/LS-Schalter für den Einsatz in einer Hausinstallation geeignet?
Ja, der R9D41610 FI/LS-Schalter Resi9 ist mit einer Kurzschlussfestigkeit von 6kA und einem Nennstrom von 10A sowie der B-Charakteristik bestens für die Absicherung von Stromkreisen in Wohngebäuden geeignet. Der 30mA Auslösestrom bietet hierbei den notwendigen Personenschutz.
Kann ich den R9D41610 selbst installieren?
Die Installation von elektrischen Schutzgeräten wie FI/LS-Schaltern sollte immer von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installationen können zu Gefahren für Personen und Sachwerte führen und sind oft nicht normkonform.
Was passiert, wenn der FI/LS-Schalter auslöst?
Wenn der FI/LS-Schalter auslöst, bedeutet dies, dass eine der folgenden Bedingungen erfüllt wurde: Entweder ist ein Fehlerstrom (Strom fließt unzulässig ab, z.B. durch einen Defekt oder Kontakt mit einem stromführenden Teil) aufgetreten, oder der Strom im Stromkreis hat den Nennwert von 10A überschritten (Überlastung oder Kurzschluss). Der Schalter unterbricht daraufhin die Stromzufuhr zum betreffenden Stromkreis, um Schäden und Gefahren zu verhindern. Nach der Behebung der Ursache kann der Schalter wieder eingeschaltet werden.
Welche Geräte dürfen maximal an einen 10A B-Charakteristik FI/LS-Schalter angeschlossen werden?
Ein 10A B-Charakteristik FI/LS-Schalter ist für Verbraucher mit einer maximalen Dauerleistung von etwa 2300 Watt bei 230 Volt ausgelegt (10A 230V = 2300W). Geräte mit höheren Anlaufströmen müssen entsprechend ihrer Charakteristik gewählt werden. Standardhaushaltsgeräte wie Lampen, Fernseher, Computer oder Kleingeräte sind in der Regel unproblematisch. Bei größeren Verbrauchern wie leistungsstarken Heizgeräten oder bestimmten Motoren ist eine sorgfältige Prüfung der Nennwerte erforderlich.
Wie unterscheidet sich Typ F von Typ AC oder Typ A FI-Schutzschaltern?
Typ AC FI-Schutzschalter erkennen nur sinusförmige Wechselströme. Typ A FI-Schutzschalter erkennen sinusförmige Wechselströme und pulsierende Gleichströme. Typ F FI-Schutzschalter (wie im R9D41610) gehen noch weiter und erkennen zusätzlich zu sinusförmigen Wechselströmen auch pulsierende Gleichströme sowie Mischfrequenzen, die von elektronischen Geräten mit Gleichrichtung und Steuerelektronik erzeugt werden können. Dies macht Typ F zur sichersten Wahl für moderne Elektroinstallationen.
