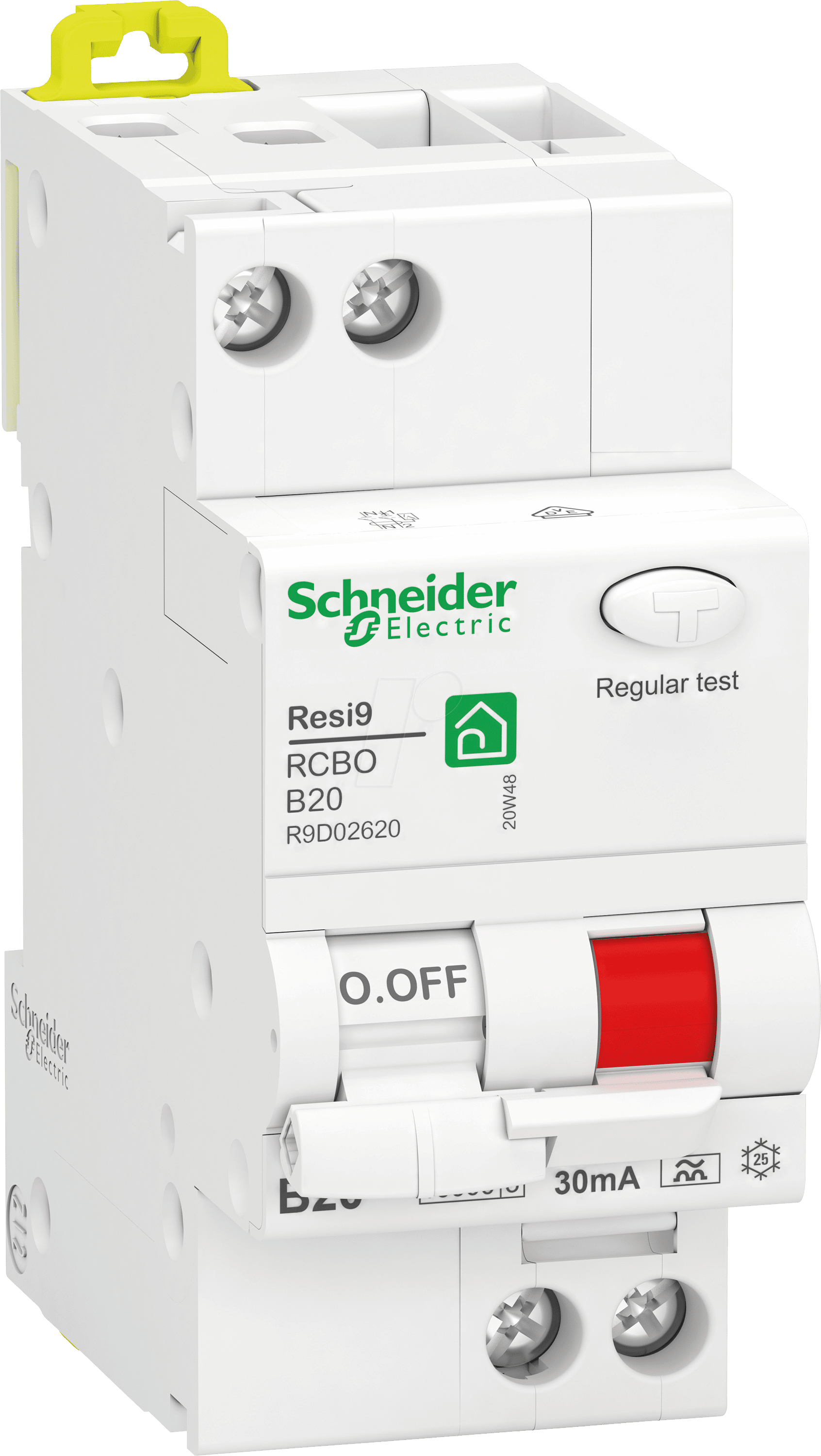

Zuverlässiger Schutz für Ihre Elektroinstallation: R9D02620 – FI/LS-Schalter Resi9 1P+N
Schützen Sie Ihr Zuhause und Ihre Geschäftsräume effektiv vor gefährlichen Fehlerströmen und Überlastungen mit dem R9D02620 – FI/LS-Schalter Resi9. Dieses leistungsstarke Kombinationsgerät ist die ideale Lösung für Elektriker und qualifizierte Fachkräfte, die eine robuste und zuverlässige Absicherung für einphasige Stromkreise benötigen. Der R9D02620 bietet höchste Sicherheit durch die Kombination von Fehlerstromschutz und Leitungsschutz in einem einzigen Modul.
Maximale Sicherheit und Vielseitigkeit vereint
Der R9D02620 – FI/LS-Schalter Resi9 stellt eine überlegene Wahl gegenüber herkömmlichen Einzelgeräten dar. Durch die Integration von Fehlerstromschutzschalter (FI) und Leitungsschutzschalter (LS) in einem kompakten Gerät profitieren Sie von einer vereinfachten Installation und reduziertem Platzbedarf im Verteiler. Dies ist insbesondere in modernen Elektroinstallationen von Vorteil, wo jeder Zentimeter zählt. Die B-Charakteristik des Leitungsschutzschalters eignet sich hervorragend für den Schutz von Leitungsschutzschaltungen mit geringen Einschaltströmen, wie sie typischerweise in Wohn- und Bürobereichen vorkommen.
Anwendungsbereiche und Schutzfunktionen
Der R9D02620 – FI/LS-Schalter Resi9 ist konzipiert, um kritische Schutzfunktionen in Ihrer Elektroinstallation zu gewährleisten. Er schützt zuverlässig vor:
- Personenschäden durch gefährliche Körperströme: Bei einem Fehlerfall, der zu einem Stromfluss durch den menschlichen Körper führen könnte, löst der Schalter umgehend aus und unterbricht den Stromkreis. Dies ist entscheidend für die Sicherheit von Personen.
- Brandgefahren durch Isolationsfehler: Isolationsfehler, die zu Erwärmung und potenziellen Bränden führen können, werden durch den integrierten Fehlerstromschutz erkannt und verhindert.
- Überlastungen von Leitungen: Eine zu hohe Stromaufnahme, die zur Überhitzung und Beschädigung von Kabeln führen kann, wird durch den Leitungsschutzteil des Schalters zuverlässig verhindert.
- Kurzschlüssen: Sofortige und sichere Unterbrechung des Stromflusses bei Kurzschlüssen, um Schäden an Geräten und der Installation zu minimieren.
Herausragende technische Merkmale
Die Leistungsfähigkeit und Zuverlässigkeit des R9D02620 – FI/LS-Schalter Resi9 basieren auf seinen hochwertigen technischen Spezifikationen. Die Wahl der richtigen Schutzkomponenten ist fundamental für die Langlebigkeit und Sicherheit Ihrer elektrischen Anlagen. Mit diesem Resi9 FI/LS-Schalter entscheiden Sie sich für ein Produkt, das modernste Standards erfüllt und durch seine Auslegung auf maximale Betriebssicherheit überzeugt.
Der Typ A Fehlerstromschutzschalter bietet eine erweiterte Empfindlichkeit gegenüber Wechsel- und pulsierenden Gleichfehlerströmen, was ihn besonders geeignet für Anwendungen macht, bei denen elektronische Geräte mit Gleichrichtungsschaltungen zum Einsatz kommen. Dies schließt viele Haushaltsgeräte, IT-Ausstattungen und industrielle Steuerungen mit ein.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | FI/LS-Schalter (Kombinationsschutzschalter) |
| Modellreihe | Resi9 |
| Polanzahl | 1P+N (1 Phase + Neutralleiter) |
| Nennstrom (In) | 20 Ampere (A) |
| Auslösecharakteristik (LS-Teil) | B-Charakteristik |
| Bemessungs-Fehlerstrom (IΔn) | 30 Milliampere (mA) |
| Fehlerstrom-Typ (FI-Teil) | Typ A |
| Ausschaltvermögen (Icu) | 10 Kiloampere (kA) |
| Schutz vor gefährlichen Fehlerströmen | Ja (Personenschutz) |
| Schutz vor Überlast und Kurzschluss | Ja (Leitungsschutz) |
| Einsatzbereich | Schutz von einphasigen Stromkreisen in Wohn-, Gewerbe- und Industriegebäuden |
| Montageart | Aufputz (Hutschienenmontage) |
| Normkonformität | IEC/EN 61009-1 (FI/LS-Schalter) |
Qualität und Design-Merkmale
Die Resi9 Serie steht für die bewährte Qualität und Zuverlässigkeit von Schneider Electric. Jedes Bauteil, einschließlich des R9D02620 – FI/LS-Schalter Resi9, wird unter strengen Qualitätskontrollen gefertigt, um eine lange Lebensdauer und präzise Funktion zu gewährleisten. Das kompakte Gehäuse ermöglicht eine platzsparende Installation im Schaltschrank und ist aus hochwertigen, flammhemmenden Kunststoffen gefertigt, die den höchsten Sicherheitsstandards entsprechen. Die klare Beschriftung und die intuitive Bedienung erleichtern dem Fachmann die Arbeit.
Vorteile des R9D02620 – FI/LS-Schalter Resi9
- Integrierter Schutz: Kombiniert Fehlerstrom- und Leitungsschutz in einem Modul, spart Platz und Installationsaufwand.
- Hohe Selektivität: Die B-Charakteristik ermöglicht den Einsatz in vielen Standardanwendungen ohne ungewollte Auslösungen.
- Erweiterte Fehlerstromerkennung: Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme, wichtig für moderne Elektronik.
- Robustes Ausschaltvermögen: Mit 10 kA ist der Schalter für hohe Kurzschlussströme ausgelegt und bietet maximale Sicherheit.
- Präzise Auslösung: 30 mA Fehlerstromschutz für zuverlässigen Personenschutz.
- Langlebigkeit: Gefertigt nach höchsten Qualitätsstandards für eine lange Lebensdauer.
- Einfache Montage: Standardisierte Hutschienenmontage für schnelle und sichere Installation.
Häufig gestellte Fragen zu R9D02620 – FI/LS-Schalter Resi9 1P+N, 20A, B-Char., 30mA, Typ A, 10kA
Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?
Die B-Charakteristik des Leitungsschutzschalter-Anteils bedeutet, dass der Schalter bei einem Überstrom auslöst, der 3 bis 5 Mal höher ist als sein Nennstrom. Dies macht ihn ideal für Stromkreise mit geringen Einschaltströmen, wie sie typischerweise in Wohngebäuden für Beleuchtung und Steckdosen verwendet werden. Er vermeidet unnötige Auslösungen bei kurzzeitigen Stromspitzen, die beispielsweise beim Einschalten von Motoren auftreten können, schützt aber dennoch effektiv vor Überlast und Kurzschluss.
Warum ist Typ A Fehlerstromschutz besser als Typ AC in bestimmten Anwendungen?
Fehlerstromschutzschalter vom Typ A sind empfindlicher gegenüber pulsierenden Gleichfehlerströmen, zusätzlich zu Wechselstromfehlerströmen. Viele moderne elektronische Geräte, wie Computer, Fernseher, LED-Treiber und Ladegeräte, erzeugen solche pulsierenden Gleichfehlerströme. Ein Typ A FI/LS-Schalter bietet daher einen umfassenderen Schutz in Umgebungen, in denen diese Geräte eingesetzt werden, im Vergleich zu einem Typ AC, der nur auf reine Wechselstromfehlerströme reagiert.
Ist dieser FI/LS-Schalter für den Einsatz in privaten Haushalten geeignet?
Ja, der R9D02620 – FI/LS-Schalter Resi9 ist bestens für den Einsatz in privaten Haushalten geeignet, insbesondere für den Schutz von Steckdosenstromkreisen, Beleuchtungsanlagen und Geräten, die Typ A Fehlerstromkomponenten aufweisen können. Er kombiniert den notwendigen Personenschutz (FI) mit dem Schutz vor Überlast und Kurzschluss (LS) in einem kompakten Gerät.
Was bedeutet ein Ausschaltvermögen von 10 kA?
Ein Ausschaltvermögen von 10 kA (Kiloampere) gibt die maximale Stromstärke an, die der Schalter im Falle eines Kurzschlusses sicher unterbrechen kann, ohne dabei beschädigt zu werden. 10 kA ist ein sehr hohes Ausschaltvermögen und entspricht den Anforderungen für die meisten Standardinstallationen in Wohn-, Gewerbe- und kleineren Industriegebäuden. Es gewährleistet, dass der Schalter auch bei starken Kurzschlussströmen sicher auslöst und den Stromkreis zuverlässig abschaltet.
Wie wird die Schutzfunktion des Neutralleiters bei diesem 1P+N Schalter gehandhabt?
Bei einem 1P+N (1 Pol + Neutralleiter) FI/LS-Schalter sind sowohl der Außenleiter (Phase) als auch der Neutralleiter in einem einzigen Gerät geschaltet. Dies bedeutet, dass der Schalter beide Leiter unterbricht, wenn ein Fehlerstrom erkannt wird oder eine Überlastung bzw. ein Kurzschluss auftritt. Dies ist ein wichtiger Sicherheitsaspekt, da so sichergestellt wird, dass bei einer Auslösung keine gefährliche Spannung mehr auf dem Stromkreis liegt, auch wenn der Neutralleiter betroffen ist.
Welchen Vorteil bietet die kompakte Bauweise dieses FI/LS-Schalters?
Die kompakte Bauweise ist ein wesentlicher Vorteil, da sie den Platzbedarf im Schaltschrank reduziert. Anstelle eines separaten FI-Schutzschalters und eines Leitungsschutzschalters benötigt man nur ein einziges Modul. Dies erleichtert die Planung und Installation, ermöglicht eine dichtere Bestückung von Schaltschränken und kann bei Neuinstallationen oder Erweiterungen die Kosten für das Gehäuse und die Montagezeit senken.
Welche Art von Fehlern erkennt der Typ A FI-Schutz?
Der Typ A FI-Schutz erkennt Wechselstromfehlerströme (AC) und pulsierende Gleichstromfehlerströme (pulsating DC). Dies ist wichtig, da viele moderne elektronische Geräte, die eine Gleichrichtung des Wechselstroms beinhalten, beim Auftreten eines Fehlers pulsierende Gleichfehlerströme erzeugen können. Ein Typ A Schutzschalter bietet hier einen erweiterten Schutz gegenüber Typ AC, der nur auf reine Wechselstromfehlerströme reagiert.
