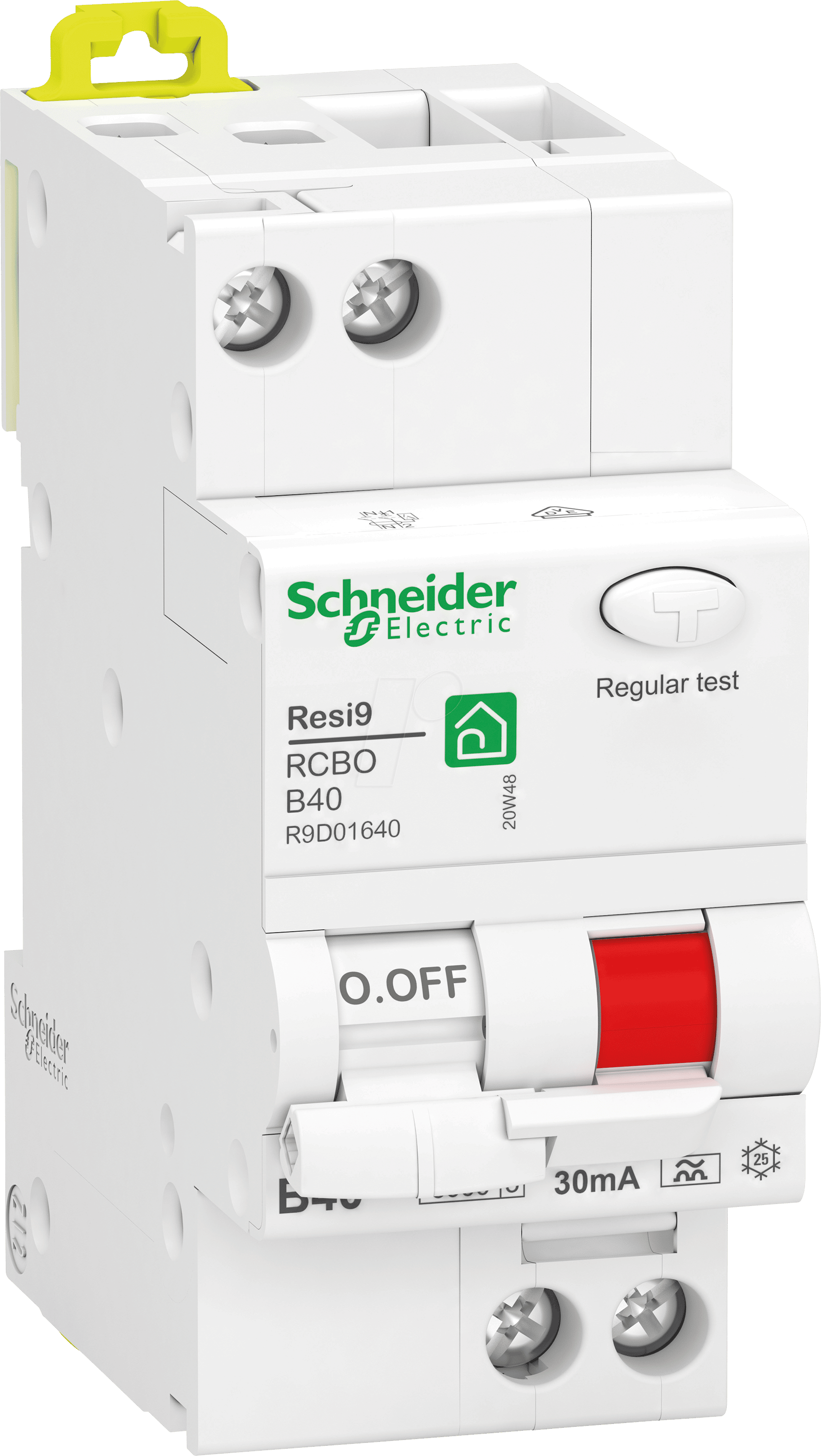

Höchste Sicherheit und zuverlässiger Schutz für Ihre Elektroinstallation: Der R9D01640 FI/LS-Schalter Resi9
Suchen Sie nach einer leistungsstarken und absolut zuverlässigen Lösung zur Absicherung Ihrer elektrischen Anlagen gegen Fehlerströme und Überlast? Der R9D01640 FI/LS-Schalter Resi9, 1P+N, 40A, B-Char., 30mA, Typ A, 6kA bietet genau diesen umfassenden Schutz. Ideal für Installateure, Elektrofachbetriebe und anspruchsvolle Heimwerker, die Wert auf höchste Sicherheitsstandards und eine langlebige, störungsfreie Funktion legen.
Herausragende Schutzfunktionen des Resi9 FI/LS-Schalters
Der R9D01640 kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem einzigen, kompakten Gerät. Dies gewährleistet einen doppelten Schutzmechanismus, der sowohl Personen vor gefährlichen Körperdurchströmungen schützt als auch elektrische Geräte und Leitungen vor Überlastung und Kurzschlüssen bewahrt. Die B-Charakteristik eignet sich hervorragend für den Einsatz in typischen Wohneinheiten und Büros, wo überwiegend ohmsche oder leicht induktive Verbraucher mit geringen Einschaltströmen zum Einsatz kommen.
Überlegene Vorteile gegenüber Standardlösungen
- Doppelte Absicherung in einem Gerät: Reduziert Montageaufwand und Platzbedarf im Schaltschrank im Vergleich zur Installation separater FI- und LS-Schalter.
- Typ A Empfindlichkeit: Erkannt nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme, was ihn für eine breitere Palette von Anwendungen qualifiziert, insbesondere in Umgebungen mit elektronischen Geräten.
- Hohe Auslöseempfindlichkeit (30mA): Bietet Personenschutz nach den höchsten Sicherheitsstandards, indem es bereits bei geringen Fehlerströmen auslöst und so das Risiko von Stromschlägen minimiert.
- 6kA Kurzschluss-Schutzfähigkeit: Gewährleistet zuverlässigen Schutz auch bei hohen Kurzschlussströmen, was die Sicherheit der gesamten Elektroinstallation erhöht und Schäden an Geräten verhindert.
- Robuste Bauweise und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässige Funktion unter anspruchsvollen Bedingungen.
- Einfache Installation und Bedienung: Standardisierte Abmessungen und klare Kennzeichnung erleichtern die Montage und Wartung durch qualifiziertes Fachpersonal.
Technische Spezifikationen und Design-Merkmale
Der R9D01640 FI/LS-Schalter Resi9 ist ein Produkt, das auf Präzision und Zuverlässigkeit ausgelegt ist. Seine Konstruktion berücksichtigt die Anforderungen moderner Elektroinstallationen hinsichtlich Sicherheit, Effizienz und Platzoptimierung.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | FI/LS-Schalter Resi9 |
| Modellnummer | R9D01640 |
| Polzahl | 1P+N (1 Pol + Neutralleiter) |
| Nennstrom (In) | 40A |
| Auslösecharakteristik | B (Für ohmsche und leicht induktive Lasten mit geringen Einschaltströmen) |
| Nenn-Fehlerstrom (IΔn) | 30mA (Personenschutz) |
| Fehlerstrom-Typ | Typ A (Erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme) |
| Ausschaltvermögen (Icu) | 6kA (Geeignet für Installationen mit hohem Kurzschlussstrom) |
| Betriebsspannung (Ue) | 230/400V AC |
| Frequenz | 50/60 Hz |
| Schutzart (bei montiertem Schalter) | IP20 (Schutz gegen Fremdkörper und Berührung) |
| Anschlussklemmen | Käfigzugklemmen für starre und flexible Leiter, mit Drahtschutz |
| Montageart | Tragschienenmontage (DIN EN 60715) |
| Umgebungstemperatur | -25°C bis +40°C (ohne Vereisung) |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast |
| Normenkonformität | IEC/EN 61009-1, IEC/EN 60898-1 |
| Einsatzbereiche | Wohngebäude, öffentliche Einrichtungen, Bürogebäude, industrielle Anwendungen mit geringen Einschaltströmen |
Präzise Anwendung und Montage
Der R9D01640 FI/LS-Schalter Resi9 zeichnet sich durch seine einfache und sichere Montage aus. Er wird auf einer Standard-Tragschiene (DIN EN 60715) im Schaltschrank befestigt. Die großzügig dimensionierten und gut zugänglichen Käfigzugklemmen ermöglichen einen festen und sicheren Anschluss von flexiblen und starren Leitern bis zu einem bestimmten Querschnitt. Die eindeutige Beschriftung der Klemmen und Funktionen erleichtert die korrekte Verdrahtung und reduziert das Risiko von Installationsfehlern. Die klare Anzeige des Schaltzustandes (Ein/Aus) und eine separate Meldung bei Auslösung durch einen Fehlerstrom oder Überlast bieten dem Anwender jederzeit volle Transparenz über den Status der elektrischen Anlage.
Schutz für sensible Elektronik
Dank der Typ A Empfindlichkeit ist der R9D01640 besonders gut geeignet für Installationen, in denen elektronische Geräte mit Gleichstromanteilen im Fehlerstrom zum Einsatz kommen. Dazu zählen beispielsweise moderne Netzteile, LED-Beleuchtungssysteme, Computer und Haushaltsgeräte mit Schaltnetzteilen. Während ein reiner Typ AC FI-Schalter hier möglicherweise nicht zuverlässig auslöst, erkennt der Typ A Fehlerströme, die sowohl sinusförmig als auch pulsierend sein können, und bietet somit einen umfassenderen Schutz für Mensch und Gerät.
Sicherheit und Konformität als oberste Priorität
Die Einhaltung strenger internationaler Normen wie IEC/EN 61009-1 und IEC/EN 60898-1 unterstreicht die hohe Qualität und Zuverlässigkeit des R9D01640. Diese Zertifizierungen stellen sicher, dass der FI/LS-Schalter unter den vorgegebenen Bedingungen jederzeit den erforderlichen Schutz bietet und den gesetzlichen Anforderungen entspricht. Die robusten Gehäuse aus flammhemmendem Material tragen zusätzlich zur Sicherheit bei, indem sie im Falle eines internen Defekts oder eines externen Brandereignisses die Ausbreitung von Flammen verhindern.
FAQ – Häufig gestellte Fragen zu R9D01640 – FI/LS-Schalter Resi9 1P+N, 40A, B-Char., 30mA, Typ A, 6kA
Was ist der Unterschied zwischen einem FI-Schutzschalter und einem FI/LS-Schalter?
Ein FI-Schutzschalter (RCD) schützt primär vor gefährlichen Körperdurchströmungen, indem er Fehlerströme erkennt. Ein LS-Schalter (Leitungsschutzschalter oder Sicherungsautomat) schützt vor Überlastung und Kurzschlüssen in der Leitung. Ein FI/LS-Schalter (RCBO) kombiniert beide Funktionen in einem Gerät und bietet somit einen umfassenden Schutz vor allen drei Gefahrenquellen.
Für welche Art von Stromkreisen ist die B-Charakteristik am besten geeignet?
Die B-Charakteristik eignet sich besonders gut für Stromkreise mit überwiegend ohmschen Lasten und geringen Einschaltströmen. Typische Einsatzgebiete sind Wohngebäude, Büros oder Räume mit Beleuchtung und Steckdosen. Sie löst bei etwa 3-5-fachem Nennstrom aus.
Was bedeutet Typ A bei einem FI/LS-Schalter?
Typ A bedeutet, dass der FI/LS-Schalter nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme erkennt. Dies ist besonders wichtig in modernen Elektroinstallationen, wo elektronische Geräte wie Computer, Netzteile oder LED-Lampen zum Einsatz kommen, da diese oft Gleichstromanteile im Fehlerfall erzeugen können.
Wie wird der R9D01640 FI/LS-Schalter installiert?
Der R9D01640 wird auf einer Standard-Hutschiene (DIN-Schienenmontage) in einem Verteilerkasten montiert. Die elektrischen Anschlussdrähte werden an dafür vorgesehene Klemmen angeschlossen. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen, um die Sicherheit zu gewährleisten und Normenkonformität sicherzustellen.
Welche Vorteile bietet die 6kA Ausschaltvermögen?
Das Ausschaltvermögen von 6kA gibt an, welcher maximale Kurzschlussstrom der Schalter im Fehlerfall sicher und ohne Beschädigung unterbrechen kann. Ein Wert von 6kA ist für die meisten Wohneinheiten und Standardanwendungen ausreichend und gewährleistet den Schutz der Anlage vor den zerstörerischen Kräften eines Kurzschlusses.
Ist dieser FI/LS-Schalter für den Einsatz in feuchten Umgebungen geeignet?
Der R9D01640 hat die Schutzart IP20 bei montiertem Zustand, was bedeutet, dass er gegen Fremdkörper und direkte Berührung geschützt ist. Für den Einsatz in feuchten Umgebungen oder im Freien sind spezielle FI/LS-Schalter mit höherer Schutzart (z.B. IP44 oder höher) erforderlich. In Feuchträumen ist oft eine zusätzliche Absicherung mit einem 30mA Fehlerstromschutzschalter für den gesamten Stromkreis vorgeschrieben.
Wie oft sollte ein FI/LS-Schalter getestet werden?
FI/LS-Schalter verfügen in der Regel über eine integrierte Test-Taste. Es wird empfohlen, diese Test-Funktion regelmäßig, mindestens einmal im Jahr, zu betätigen, um die korrekte Funktion des Schutzmechanismus zu überprüfen. Fällt die Auslösung aus, muss der Schalter umgehend von einem Fachmann überprüft oder ausgetauscht werden.
