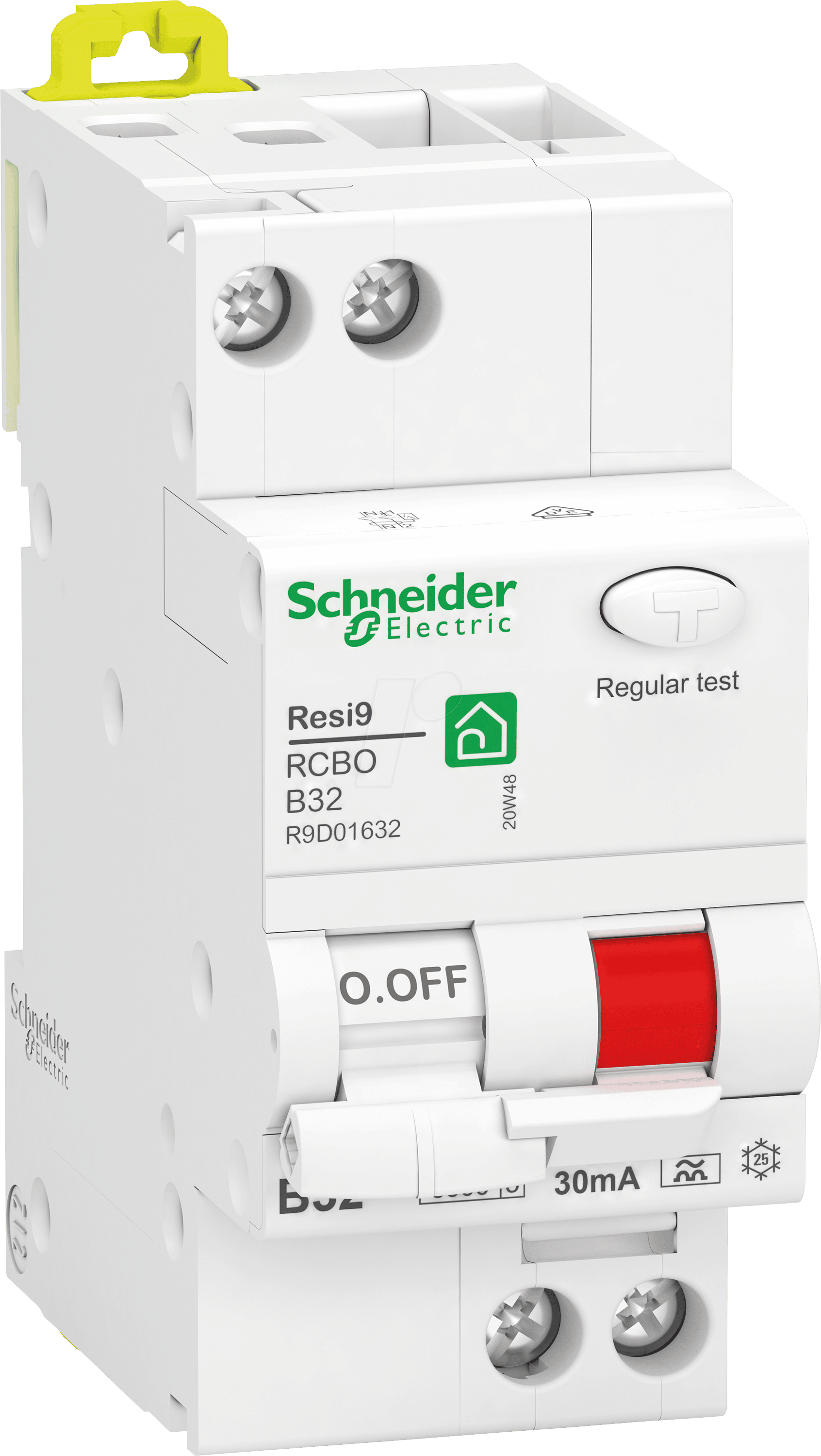

Schützen Sie Ihre Elektroinstallation zuverlässig mit dem R9D01632 – FI/LS-Schalter Resi9
Der R9D01632 – FI/LS-Schalter Resi9 ist die essenzielle Sicherheitskomponente für jede moderne Elektroinstallation, die sowohl vor gefährlichen Fehlerströmen als auch vor Überlast und Kurzschluss schützt. Dieses Gerät ist die ideale Lösung für Elektrofachkräfte, Hausbesitzer und Gebäudemanager, die Wert auf maximale Sicherheit, normgerechte Installationen und höchste Zuverlässigkeit legen.
Überlegene Schutzfunktion und Anwendungsbereiche
Der R9D01632 kombiniert zwei entscheidende Schutzfunktionen in einem einzigen Gerät und bietet damit eine platzsparende und effiziente Absicherung. Im Gegensatz zu getrennten FI-Schutzschaltern und Leitungsschutzschaltern (LS-Schaltern) minimiert die Integration das Risiko von Fehlverdrahtungen und vereinfacht die Installation erheblich. Die B-Charakteristik prädestiniert diesen FI/LS-Schalter für Anwendungen, bei denen die Anlaufströme von Geräten nicht wesentlich höher sind als der Nennstrom. Dazu gehören typische Haushaltsanwendungen, Bürogebäude und gewerblich genutzte Räume mit standardmäßigen Lasten wie Beleuchtung, Steckdosen und kleineren Motoren. Der Bemessungsfehlerstrom von 30mA bietet einen zuverlässigen Personenschutz, der elektrische Schläge bei Berührung unterbindet.
Technologische Vorteile und Zuverlässigkeit
Die Typ A Klassifizierung des R9D01632 bedeutet, dass dieser FI/LS-Schalter nicht nur Wechselströme, sondern auch pulsierende Gleichfehlerströme sicher erkennt und abschaltet. Dies ist ein entscheidender Vorteil gegenüber Typ AC FI/LS-Schaltern, da moderne elektronische Geräte wie Netzteile oder Dimmer häufig pulsierende Gleichfehlerströme erzeugen können, die den Schutz eines einfacheren Typ AC Schalters beeinträchtigen würden. Die Nennschaltvermögen von 6kA gewährleistet, dass der Schalter auch bei hohen Fehlerströmen, wie sie bei Kurzschlüssen auftreten können, sicher und zuverlässig auslöst, ohne selbst beschädigt zu werden. Diese Robustheit ist unerlässlich für die Langlebigkeit und die konstante Funktionsfähigkeit Ihrer elektrischen Anlage.
Konstruktive Merkmale für einfache Installation und Wartung
Der R9D01632 ist als 1-polig + Neutralleiter (1P+N) ausgeführt, was eine einfache und effiziente Installation in einpoligen Stromkreisen ermöglicht. Die klaren Anschlussklemmen und die übersichtliche Anordnung der Bauteile erleichtern die Verdrahtung und reduzieren die Installationszeit. Das robuste Gehäusematerial bietet zusätzlichen Schutz vor mechanischen Einwirkungen und Umwelteinflüssen, was die Lebensdauer des Geräts verlängert. Die standardisierte Montage auf einer Hutschiene (DIN-Schiene) gewährleistet eine problemlose Integration in bestehende oder neue Schaltschränke.
Ihre Vorteile im Überblick
- Umfassender Schutz: Kombiniert zuverlässigen Fehlerstromschutz (FI) mit Überlast- und Kurzschlussschutz (LS) in einem Gerät.
- Personenschutz nach Norm: 30mA Bemessungsfehlerstrom zum Schutz von Personen vor gefährlichen Stromschlägen.
- Vielseitige Fehlerstromerkennung: Typ A schützt auch vor pulsierenden Gleichfehlerströmen, relevant für moderne elektronische Geräte.
- Hohe Schaltleistung: 6kA Nennschaltvermögen für sichere Abschaltung auch bei hohen Kurzschlussströmen.
- Optimierte Installation: 1P+N Bauform und klare Anschlüsse vereinfachen die Montage und sparen Platz im Schaltschrank.
- Zuverlässige B-Charakteristik: Geeignet für typische Verbraucher mit geringen Anlaufströmen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und solide Konstruktion für dauerhaften Einsatz.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | FI/LS-Schalter Resi9 R9D01632 |
| Polanzahl | 1P+N (1-polig + Neutralleiter) |
| Nennstrom | 32A |
| Schutzcharakteristik | B |
| Bemessungsfehlerstrom | 30mA |
| Typ Fehlerstromerkennung | Typ A (wechselnde und pulsierende Gleichfehlerströme) |
| Nennschaltvermögen | 6kA |
| Montageart | Hutschiene (DIN-Schiene) |
| Spannungssystem | Wechselspannung (typisch 230/400V AC) |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast |
| Schutzart (montiert) | IP20 (bei geschlossenen Abdeckungen) |
| Betriebstemperatur | -25°C bis +45°C |
Anwendungsbereiche des R9D01632
Der R9D01632 FI/LS-Schalter Resi9 ist eine universell einsetzbare Schutzmaßnahme in folgenden Umgebungen:
- Wohngebäude: Absicherung von Stromkreisen für Steckdosen, Beleuchtung und Hausgeräte.
- Büro- und Geschäftsräume: Zuverlässiger Schutz für IT-Infrastruktur, Beleuchtungssysteme und Arbeitsplatzanschlüsse.
- Gewerbliche Anlagen: Einsatz in Werkstätten, kleinen Produktionsstätten und Lagerbereichen zur Absicherung von Maschinen und Anlagen mit geringen Anlaufströmen.
- Öffentliche Gebäude: Sicherung von Stromkreisen in Schulen, Krankenhäusern und öffentlichen Einrichtungen, wo höchste Sicherheitsstandards gelten.
- Schutz von empfindlicher Elektronik: Der Typ A Schutz ist besonders vorteilhaft für Stromkreise, die Computer, Server, Unterhaltungselektronik oder moderne Beleuchtungssysteme versorgen.
Häufig gestellte Fragen (FAQ) zu R9D01632 – FI/LS-Schalter Resi9 1P+N, 32A, B-Char., 30mA, Typ A, 6kA
Was bedeutet die Kombination „FI/LS-Schalter“?
Ein FI/LS-Schalter (Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter) kombiniert zwei wesentliche Schutzfunktionen in einem einzigen Gerät. Er schützt Personen vor gefährlichen Stromschlägen durch Fehlerströme (FI-Funktion) und schützt die elektrische Leitung und angeschlossene Geräte vor Überlast und Kurzschlüssen (LS-Funktion).
Für welche Art von Stromkreisen ist der R9D01632 geeignet?
Der R9D01632 ist mit seiner B-Charakteristik und den 32A Nennstrom ideal für Stromkreise, in denen die Anlaufströme der Verbraucher nicht signifikant höher sind als ihr Nennbetriebsstrom. Dies umfasst typische Haushalts- und Büroanwendungen wie Steckdosen, Beleuchtung, Heizungssteuerungen und kleinere Elektromotoren. Der 1P+N Aufbau macht ihn für einpolige Stromkreise in Wechselspannungsnetzen ausgelegt.
Welchen Schutz bietet Typ A im Vergleich zu Typ AC?
Typ A FI/LS-Schalter, wie der R9D01632, erkennen und schalten nicht nur sinusförmige Wechselfehlerströme (wie Typ AC), sondern auch pulsierende Gleichfehlerströme. Diese pulsierenden Gleichfehlerströme können von modernen elektronischen Geräten wie Computernetzteilen, LED-Treibern oder dimmbaren Leuchten erzeugt werden und würden einen Typ AC Schalter unwirksam machen. Daher ist Typ A für den Schutz moderner Elektroinstallationen unerlässlich.
Warum ist eine Bemessungsfehlerstrom von 30mA wichtig?
Ein Bemessungsfehlerstrom von 30mA ist der Standard für den Personenschutz in Wohn- und Arbeitsbereichen. Wenn ein Fehlerstrom diesen Wert überschreitet, bedeutet dies, dass ein gefährlicher Strom durch den Körper einer Person fließen könnte. Der FI/LS-Schalter löst in diesem Fall schnell aus und unterbricht den Stromkreis, bevor es zu schweren Verletzungen oder einem tödlichen Stromschlag kommen kann.
Was bedeutet die Charakteristik „B“ bei einem LS-Schalter?
Die Charakteristik „B“ gibt an, bei welchem Vielfachen des Nennstroms der Leitungsschutzschalter auslöst. Bei Charakteristik B erfolgt die Auslösung bei einem 3- bis 5-fachen des Nennstroms. Dies ist geeignet für Verbraucher mit geringen oder keinen Anlaufströmen, wie beispielsweise Beleuchtung, Steckdosen und elektronische Geräte. Für Verbraucher mit höheren Anlaufströmen (z.B. größere Motoren) wären Charakteristiken wie „C“ oder „D“ erforderlich.
Was ist das Nennschaltvermögen von 6kA?
Das Nennschaltvermögen von 6kA (6000 Ampere) gibt an, welchen maximalen Kurzschlussstrom der Schalter sicher und ohne Beschädigung abschalten kann. Dieser Wert ist entscheidend, um sicherzustellen, dass der Schalter auch bei einem Fehler, der zu einem sehr hohen Strom führt, zuverlässig funktioniert und keine Gefahr für die Anlage oder Personen darstellt. 6kA ist ein gängiger und für viele Standardinstallationen ausreichender Wert.
Wie wird der R9D01632 installiert?
Der R9D01632 ist für die Montage auf einer Standard-Hutschiene (DIN-Schiene) in einem Schaltschrank konzipiert. Die Installation sollte stets durch eine qualifizierte Elektrofachkraft erfolgen, die die geltenden VDE-Vorschriften und Normen beachtet. Dies beinhaltet die korrekte Verdrahtung der Zuleitungen, der Neutralleiter und der abzuschaltenden Lasten sowie die Erdung des Systems.
