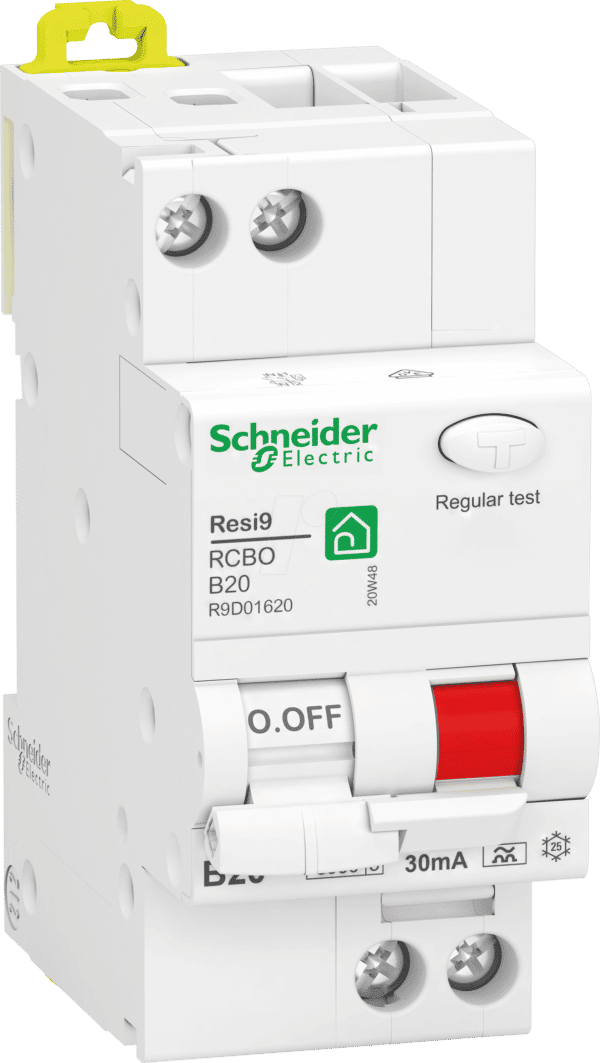

Sicherheit und Zuverlässigkeit in Ihrem Stromnetz: Der FI/LS-Schalter Resi9 (R9D01620)
Der R9D01620 FI/LS-Schalter von Schneider Electric ist Ihre ultimative Lösung für den Schutz von Personen und Anlagen vor gefährlichen Fehlerströmen und Überlastungen. Speziell entwickelt für Elektroinstallateure, Gebäudemanager und anspruchsvolle Heimwerker, bietet dieser Schalter ein Höchstmaß an Sicherheit und Funktionalität in einem einzigen Gerät. Er ist die professionelle Wahl, wenn es um den Schutz Ihrer Elektroinstallationen geht.
Maximale Schutzwirkung durch Kombination von Fehlerstrom- und Leitungsschutz
Der R9D01620 vereint zwei essentielle Schutzfunktionen in einem kompakten und effizienten Gerät: den Fehlerlichtbogen-Schutz (FI) und den Leitungsschutzschalter (LS). Diese Kombination ist entscheidend für die Prävention von elektrischen Bränden und die Absicherung gegen lebensgefährliche Stromschläge durch Fehlerströme. Mit seiner Bemessungsfehlerstrom von 30mA bietet er einen hochempfindlichen Personenschutz. Gleichzeitig schützt die B-Charakteristik und eine Nennschaltvermögen von 6kA Ihr Stromnetz zuverlässig vor Überlast und Kurzschlüssen, indem er bei Erreichen definierter Stromgrenzen den Stromkreis sicher unterbricht. Dies macht ihn zur überlegenen Wahl gegenüber einzelnen FI- und LS-Schaltern, da er Platz spart und die Installation vereinfacht, ohne Kompromisse bei der Sicherheit einzugehen.
Innovativer Aufbau für Langlebigkeit und einfache Installation
Der R9D01620 FI/LS-Schalter zeichnet sich durch seine durchdachte Konstruktion aus, die sowohl die Montage als auch die langfristige Leistung optimiert. Die Verwendung hochwertiger Kunststoffe und leitfähiger Materialien garantiert eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen. Das modulare Design ermöglicht eine einfache Integration in bestehende Verteilungen und die schnelle Nachrüstung. Die klaren Kennzeichnungen und die intuitive Bedienung erleichtern die Installation und Wartung durch qualifiziertes Fachpersonal. Die 1P+N Ausführung ermöglicht die effiziente Absicherung einphasiger Stromkreise mit Neutralleiterführung.
Umfassende Vorteile des R9D01620 FI/LS-Schalter Resi9
- Dualer Schutz: Kombiniert Fehlerstromschutz (FI) und Leitungsschutz (LS) in einem Gerät für maximale Sicherheit und Platzersparnis.
- Hoher Personenschutz: Bemessungsfehlerstrom von 30mA bietet effektiven Schutz vor gefährlichen Stromschlägen.
- Zuverlässiger Anlagenschutz: B-Charakteristik schützt vor Überlast und Kurzschlüssen in typischen Wohn- und Büroumgebungen.
- Robustes Design: Gefertigt aus hochwertigen, langlebigen Materialien für eine lange Lebensdauer.
- Einfache Montage: Modulares Design und klare Beschriftung für eine schnelle und unkomplizierte Installation.
- Sicherheitszertifiziert: Erfüllt höchste internationale Sicherheitsstandards und Normen.
- Kompakte Bauform: Spart wertvollen Platz in der Elektroverteilung.
- Zuverlässige Schaltleistung: Nennschaltvermögen von 6kA für den Schutz kritischer Stromkreise.
Technische Spezifikationen und Materialanalyse
Der R9D01620 FI/LS-Schalter ist ein Spitzenprodukt der Resi9 Serie, konzipiert für höchste Ansprüche an Sicherheit und Zuverlässigkeit. Seine Konstruktion basiert auf modernen elektrotechnischen Prinzipien, um maximale Leistung bei minimalem Risiko zu gewährleisten.
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | R9D01620 |
| Typ | FI/LS-Schalter (Fehlerstromschutzschalter mit integriertem Leitungsschutzschalter) |
| Polzahl | 1P+N (1 Pol + Neutralleiter) |
| Nennstrom (In) | 20A |
| Auslösecharakteristik (LS) | B (Für induktive Lasten mit geringem Anlaufstrom, z.B. Elektronik, Beleuchtung) |
| Bemessungsfehlerstrom (IΔn) | 30mA (Für Personenschutz) |
| Typ des Fehlerstroms | Typ A (Erkennt sowohl sinusförmige Wechselströme als auch pulsierende Gleichströme) |
| Nennschaltvermögen (Icn) | 6kA (Entspricht IEC/EN 61009-1) |
| Bemessungsbetriebsspannung (Ue) | 230/240V AC |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (Geräteschutz), IP4X (Bei Installation in einer geeigneten Verteilung) |
| Umgebungstemperatur | -25°C bis +45°C (bei Einhaltung von Temperaturstaffelungen gemäß Norm) |
| Anschlussklemmen | Geeignet für eindrähtige und feindrähtige Leiter mit Aderendhülse |
| Montage | Schnellmontage auf 35mm DIN-Schiene (gemäß EN 60715) |
| Material Gehäuse | Hochwertiger, halogenfreier Thermoplast (UL94-V0) für erhöhte Brandschutzanforderungen und Robustheit. |
| Isolationsmaterial | Beständig gegen thermische und mechanische Belastung, gewährleistet elektrische Isolation auf höchstem Niveau. |
| Leitende Teile | Hochleistungslegierungen für minimale Übergangswiderstände und maximale Strombelastbarkeit über die gesamte Lebensdauer. |
Einsatzgebiete und Anwendungsbereiche
Der R9D01620 FI/LS-Schalter ist universell einsetzbar und bietet zuverlässigen Schutz in einer Vielzahl von Umgebungen. Seine technischen Merkmale machen ihn zur idealen Wahl für:
- Wohngebäude: Absicherung von Stromkreisen in Wohnungen und Häusern, um Bewohner vor Gefahren durch defekte Elektrogeräte oder Installationen zu schützen. Besonders wichtig in Küchen, Bädern und Schlafzimmern.
- Gewerbliche Anlagen: Einsatz in Büros, Verkaufsflächen und Werkstätten, um Personal und Betriebsmittel vor elektrischen Risiken zu bewahren.
- Industrielle Anwendungen: Geeignet für bestimmte industrielle Bereiche, in denen ein präziser und zuverlässiger Schutz vor Fehlerströmen und Überlast gefordert ist.
- Öffentliche Gebäude: Installationen in Schulen, Krankenhäusern und öffentlichen Einrichtungen, wo höchste Sicherheitsstandards gelten.
- Unterverteilungen: Perfekt für die Nachrüstung und den Aufbau von Unterverteilungen, um eine flexible und sichere Stromverteilung zu gewährleisten.
- Schaltanlagen: Integration in Schaltschränke zur Absicherung spezifischer Anlagenteile.
Die B-Charakteristik ist besonders vorteilhaft für Stromkreise mit elektronischen Geräten, Beleuchtungssystemen und Haushaltsgeräten, die typische Einschaltströme aufweisen. Der Typ A des Fehlerstromschutzes ist wichtig, da viele moderne elektronische Geräte (wie Schaltnetzteile in Computern, TVs oder LED-Treibern) Gleichfehlerströme erzeugen können, die ein herkömmlicher Typ AC FI-Schutz nicht erkennen würde.
Warum der R9D01620 die beste Wahl ist
Der R9D01620 FI/LS-Schalter verkörpert die Essenz moderner Sicherheitstechnik. Durch die Integration von FI- und LS-Schutz in einem einzigen Modul sparen Sie nicht nur wertvollen Platz in Ihrer Verteilung, sondern vereinfachen auch die Installation und reduzieren das Risiko von Verdrahtungsfehlern. Die hohe Qualität der Materialien, gefertigt von Schneider Electric einem weltweit führenden Hersteller im Bereich Energiemanagement und Automatisierung, garantiert eine außergewöhnliche Langlebigkeit und Zuverlässigkeit. Die präzise Auslösecharakteristik und der hohe Fehlerstromschutz sind auf die Bedürfnisse moderner elektrischer Installationen abgestimmt, um einen optimalen Schutz für Mensch und Sachwerte zu gewährleisten. Mit dem R9D01620 investieren Sie in Sicherheit, Effizienz und Seelenfrieden.
FAQ – Häufig gestellte Fragen zu R9D01620 – FI/LS-Schalter Resi9 1P+N, 20A, B-Char., 30mA, Typ A, 6kA
Was ist der Unterschied zwischen einem FI-Schalter und einem FI/LS-Schalter?
Ein reiner FI-Schalter (Fehlerstromschutzschalter) schützt primär vor gefährlichen Fehlerströmen, die zu Stromschlägen führen können. Ein reiner LS-Schalter (Leitungsschutzschalter) hingegen schützt vor Überlastung und Kurzschlüssen. Ein FI/LS-Schalter kombiniert beide Funktionen in einem einzigen Gerät. Der R9D01620 ist ein FI/LS-Schalter, der somit sowohl Personenschutz (FI) als auch Anlagenschutz (LS) bietet.
Für welche Stromkreise ist die B-Charakteristik am besten geeignet?
Die B-Charakteristik ist für Stromkreise konzipiert, bei denen mit geringen, aber typischen Überstromspitzen beim Einschalten zu rechnen ist. Dazu gehören insbesondere Stromkreise mit Halbleiterbauteilen (z.B. Netzteil-Schaltkreise in Computern, LED-Treiber, Schaltnetzteile), elektronischen Vorschaltgeräten für Beleuchtung, aber auch kleinere Elektrowerkzeuge und einige Haushaltsgeräte mit geringen Anlaufströmen. Für herkömmliche Haushaltsgeräte mit höheren Anlaufströmen (z.B. Waschmaschinen, Kühlschränke) wäre eher die C-Charakteristik geeignet.
Was bedeutet Typ A bei einem Fehlerstromschutzschalter?
Typ A bedeutet, dass der FI/LS-Schalter nicht nur sinusförmige Wechselströme, sondern auch pulsierende Gleichfehlerströme erkennen und auslösen kann. Dies ist wichtig, da viele moderne elektronische Geräte, wie z.B. Computer, Fernseher oder LED-Beleuchtungen, beim Defekt Gleichfehlerströme in das Netz einspeisen können, die von einem Typ AC FI-Schalter nicht erkannt würden. Der Typ A bietet somit einen erweiterten Schutz.
Welche Vorteile bietet die 1P+N (1 Pol + Neutralleiter) Ausführung?
Die 1P+N Ausführung ist für die Absicherung von einphasigen Stromkreisen gedacht, bei denen der Neutralleiter mitgeführt wird. Im Gegensatz zu einem reinen 1-poligen Schalter, der nur den Außenleiter abschaltet, unterbricht ein 1P+N Schalter sowohl den Außenleiter als auch den Neutralleiter. Dies bietet einen umfassenderen Schutz und ist in vielen modernen Installationen, insbesondere bei der Absicherung von Steckdosenkreisen, vorgeschrieben.
Ist der R9D01620 für den Einsatz in Feuchträumen geeignet?
Der R9D01620 selbst hat die Schutzart IP20, was bedeutet, dass er gegen feste Fremdkörper größer als 12,5 mm und nicht gegen Wasser geschützt ist. Für den Einsatz in Feuchträumen wie Bädern oder Schwimmbädern müssen zusätzliche Maßnahmen ergriffen werden. Dies kann die Installation des FI/LS-Schalters in einer geeigneten, spritzwassergeschützten Verteilung oder die Verwendung von speziellen Geräten mit höherer Schutzart (z.B. IP44 oder höher) umfassen. Grundsätzlich ist ein Fehlerstromschutz (30mA) in Feuchträumen jedoch dringend empfohlen.
Kann der R9D01620 selbst installiert werden?
Die Installation von elektrischen Schutzgeräten wie FI/LS-Schaltern darf in Deutschland und vielen anderen Ländern ausschließlich von qualifiziertem Fachpersonal (Elektrofachkraft) durchgeführt werden. Dies dient Ihrer eigenen Sicherheit und gewährleistet die korrekte Funktion des Geräts sowie die Einhaltung gesetzlicher Vorschriften. Eine unsachgemäße Installation kann zu Gefahren wie Stromschlägen oder Bränden führen.
Was bedeutet ein Nennschaltvermögen von 6kA?
Das Nennschaltvermögen (Icn) gibt an, welcher Kurzschlussstrom ein Schutzschalter sicher unterbrechen kann, ohne zerstört zu werden. 6kA (Kiloampere) ist ein gängiger Wert für Wohn- und kleinere Gewerbeinstallationen. Er bedeutet, dass der R9D01620 bis zu einem Kurzschlussstrom von 6000 Ampere den Stromkreis sicher abschalten kann. Dies ist ausreichend für die meisten Niederspannungsinstallationen, in denen die Netzimpedanz relativ hoch ist.
