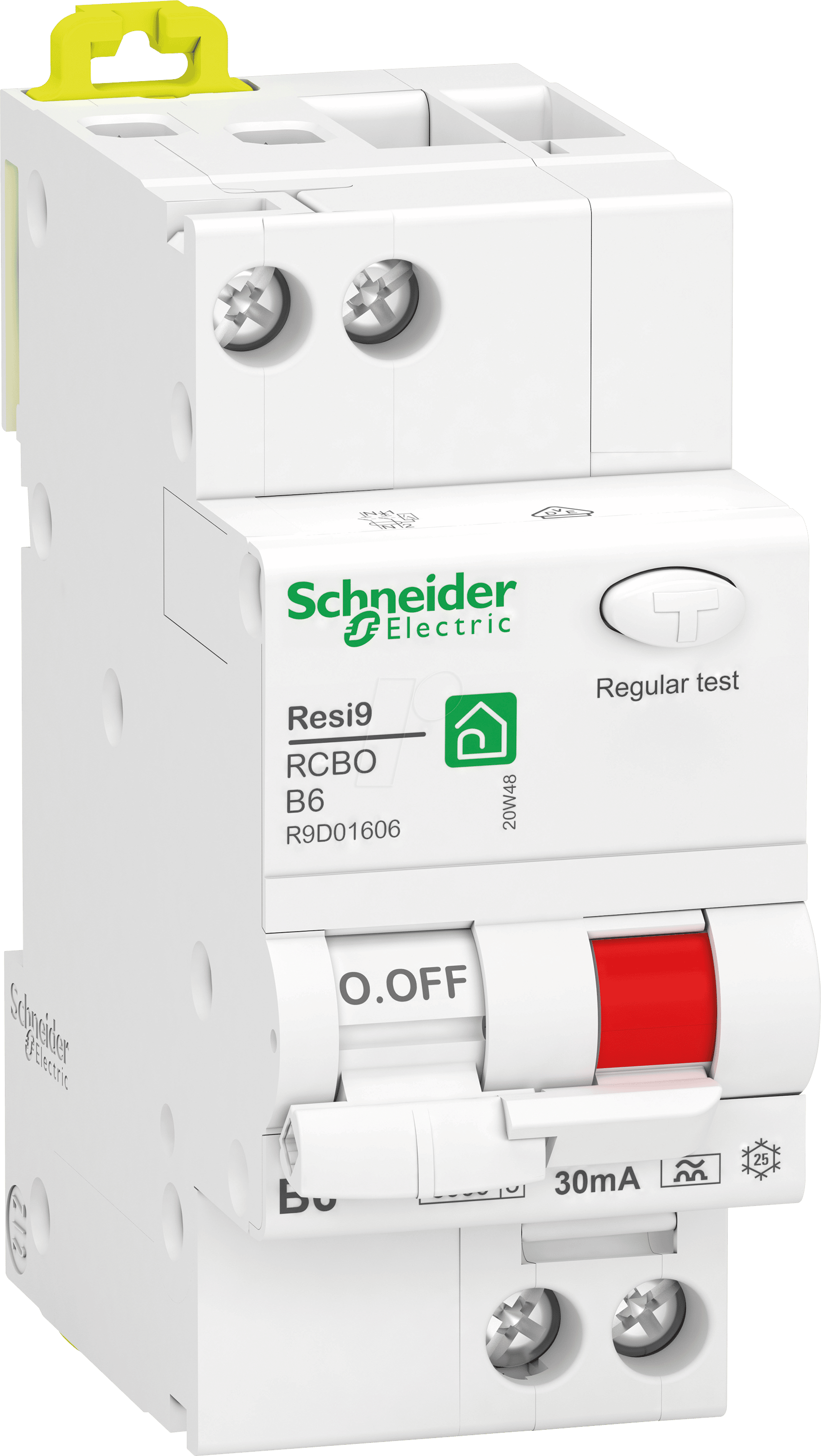

Maximale Sicherheit und Zuverlässigkeit: Der R9D01606 FI/LS-Schalter Resi9
Für moderne Elektroinstallationen, die höchste Standards an Personenschutz und Anlagensicherheit erfordern, ist der R9D01606 FI/LS-Schalter Resi9 die überlegene Wahl. Dieser fortschrittliche Schutzschalter kombiniert Fehlerstromschutz und Leitungsschutz in einem kompakten Gerät und ist damit ideal für Elektrofachbetriebe, Planer und anspruchsvolle Heimwerker, die eine kompromisslose Absicherung von Stromkreisen suchen. Er schützt zuverlässig vor gefährlichen Fehlerströmen, die zu Bränden oder Stromschlägen führen können, und sichert gleichzeitig überlastete Leitungen.
Überlegene Schutztechnologie für anspruchsvolle Anwendungen
Der R9D01606 FI/LS-Schalter Resi9 setzt neue Maßstäbe in puncto Sicherheit und Funktionalität. Im Gegensatz zu herkömmlichen Leitungsschutzschaltern (LS-Schaltern), die lediglich vor Überlast und Kurzschluss schützen, bietet dieser Kombinationsschalter einen zusätzlichen, entscheidenden Schutz vor gefährlichen Fehlerströmen. Dies ist insbesondere in Bereichen mit erhöhter Feuchtigkeit, in Wohnbereichen oder bei der Installation von empfindlichen elektronischen Geräten von fundamentaler Bedeutung. Die B-Charakteristik des integrierten Leitungsschutzschalters ermöglicht den Einsatz in Anwendungen, bei denen geringe Einschaltströme zu erwarten sind, während die hohe Schaltleistung von 6 kA auch bei starken Kurzschlüssen für sofortige Unterbrechung sorgt.
Leistungsmerkmale und Vorteile des R9D01606 Resi9
Die herausragenden Eigenschaften des R9D01606 FI/LS-Schalter Resi9 machen ihn zur ersten Wahl für professionelle Elektroinstallationen:
- Umfassender Personenschutz: Mit einem Bemessungsfehlerstrom von 30 mA bietet der Schalter zuverlässigen Schutz vor lebensgefährlichen Körperdurchströmungen. Dies ist die empfohlene Schwelle für den Schutz von Personen in Wohngebäuden und Arbeitsstätten gemäß nationalen und internationalen Normen.
- Effektiver Brandschutz: Die Fähigkeit, Fehlerströme frühzeitig zu erkennen und zu unterbinden, reduziert das Risiko von durch Isolationdefekte verursachten Bränden erheblich.
- Integrierter Leitungsschutz: Die Kombination aus Fehlerstromschutz und Leitungsschutzschalter (LS-Schalter) in einem Gerät spart Platz im Verteiler und vereinfacht die Installation. Der 6A Nennstrom ist ideal für kleinere Stromkreise wie Beleuchtung, Steckdosen oder Geräte mit geringem Energieverbrauch.
- B-Charakteristik für sensible Anwendungen: Die B-Charakteristik des LS-Teils löst bei einem 3- bis 5-fachen Nennstrom aus. Dies ist vorteilhaft in Installationen, wo Geräte mit geringen Einschaltspitzen (z.B. elektronische Netzteile, LEDs) zum Einsatz kommen, um ungewollte Auslösungen zu vermeiden.
- Hohe Kurzschlussfestigkeit: Mit einer Kurzschlussausschaltvermögen von 6 kA ist der R9D01606 auch für kleinere bis mittlere Installationen bestens geeignet und bietet Sicherheit selbst bei starken Kurzschlüssen.
- Typ A für vielfältige Anforderungen: Der Typ A FI-Schutzschalter reagiert nicht nur auf pulsierende Gleichfehlerströme, sondern auch auf sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Dies macht ihn universell einsetzbar für die meisten Anwendungen im Haushalt und Gewerbe.
- Kompaktes 1P+N Design: Die Ausführung als 1-polig+Neutralleiter ermöglicht eine Platzersparnis im Schaltschrank, da sowohl der Litzenschutz als auch der Schutzleiter in einem einzigen Modul realisiert werden.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine präzise Fertigung gewährleisten eine lange Lebensdauer und zuverlässige Funktion unter verschiedensten Umgebungsbedingungen.
Technische Spezifikationen und Qualitätsmerkmale
Der R9D01606 FI/LS-Schalter Resi9 wurde entwickelt, um den höchsten Ansprüchen an elektrische Sicherheit gerecht zu werden. Seine Konstruktion und die verwendeten Materialien sind auf Langlebigkeit und zuverlässige Funktion ausgelegt. Die präzise gefertigten Kontakte und der ausfallsichere Auslösemechanismus garantieren eine konstante Schutzwirkung über die gesamte Lebensdauer des Gerätes.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | FI/LS-Schalter (Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter) |
| Modellreihe | Resi9 |
| Bezeichnung | R9D01606 |
| Polzahl | 1P+N (1-polig + Neutralleiter) |
| Bemessungsstrom (LS-Teil) | 6 A |
| Charakteristik (LS-Teil) | B (Auslösung bei 3-5 facher Nennstromstärke) |
| Bemessungsfehlerstrom (FI-Teil) | 30 mA (Schutz von Personen) |
| Typ (FI-Teil) | Typ A (empfindlich gegenüber sinusförmigen Wechsel-, pulsierenden Gleich- und pulsierenden Gleichfehlerströmen) |
| Kurzschlussausschaltvermögen | 6 kA |
| Montageart | Normschienenmontage (Hutschiene, 35 mm) |
| Anschlussklemmen | Hochwertige Schraubklemmen für flexible und starre Leiter |
| Gehäusematerial | Hochwertiger, selbstverlöschender Thermoplast, der strenge Brandschutzanforderungen erfüllt. Die Robustheit des Materials gewährleistet eine hohe mechanische Widerstandsfähigkeit. |
| Isolationsspannung | Standard-Isolationsspannung für elektrische Geräte in Verteilungen, typischerweise 400V oder höher, um die Sicherheit unter verschiedenen Betriebsbedingungen zu gewährleisten. |
| Umgebungstemperatur | Ausgelegt für den Betrieb in typischen Umgebungstemperaturen für elektrische Anlagen, üblicherweise zwischen -25°C und +40°C, um Zuverlässigkeit unter wechselnden klimatischen Bedingungen sicherzustellen. |
| Normenkonformität | Erfüllt relevante nationale und internationale Normen wie IEC/EN 61009, DIN VDE 0664-20 und weitere relevante Vorschriften für Fehlerstrom-Schutzschalter und Leitungsschutzschalter. Dies garantiert höchste Sicherheit und Konformität mit gesetzlichen Bestimmungen. |
Einsatzgebiete und Anwendungsbereiche
Der R9D01606 FI/LS-Schalter Resi9 ist ein vielseitiges Schutzgerät, das in einer breiten Palette von Anwendungen höchste Sicherheit bietet. Seine Hauptanwendungsbereiche umfassen:
- Wohngebäude und Wohnungen: Absicherung von Stromkreisen für Beleuchtung, Steckdosen, Haushaltsgeräte und Unterhaltungselektronik, um Bewohner vor Stromschlägen und Bränden zu schützen.
- Büro- und Geschäftsräume: Schutz von Arbeitsplätzen, Serverräumen (sofern die Charakteristik passt) und allgemeinen Stromkreisen, wo die Sicherheit von Mitarbeitern und die Zuverlässigkeit der elektrischen Infrastruktur entscheidend sind.
- Gewerbliche Installationen: Einsatz in kleineren Werkstätten, Praxen oder Geschäften zur Absicherung von Maschinen, Beleuchtung und Steckdosen.
- Feuchträume: Der Einsatz von FI-Schutzschaltern ist in Bädern, Küchen oder anderen Bereichen mit erhöhter Feuchtigkeit obligatorisch und wird durch die 30 mA Auslöseschwelle des R9D01606 optimal erfüllt.
- Installation von empfindlicher Elektronik: Dank der B-Charakteristik eignet sich der Schalter gut für Stromkreise, an denen Geräte mit elektronischen Netzteilen oder Sensoren angeschlossen sind, um Fehlalarme zu minimieren.
- Erweiterung bestehender Anlagen: Als Nachrüstoption oder bei der Modernisierung von Elektroinstallationen, um den geforderten Schutzstandards zu entsprechen.
Häufig gestellte Fragen (FAQ) zu R9D01606 – FI/LS-Schalter Resi9 1P+N, 6A, B-Char., 30mA, Typ A, 6kA
Was ist der Hauptunterschied zwischen einem FI/LS-Schalter und einem reinen LS-Schalter?
Ein reiner Leitungsschutzschalter (LS-Schalter) schützt ausschließlich vor Überlast und Kurzschluss. Ein FI/LS-Schalter (Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter) bietet zusätzlich zum Schutz vor Überlast und Kurzschluss den wichtigen Schutz vor Fehlerströmen, die durch Isolationsfehler entstehen können und zu Stromschlägen oder Bränden führen. Der R9D01606 vereint beide Funktionen.
Für welche Art von Geräten ist die B-Charakteristik am besten geeignet?
Die B-Charakteristik löst bei einem 3- bis 5-fachen Nennstrom aus. Sie ist besonders geeignet für Stromkreise, an denen Geräte mit geringen Einschaltstromspitzen angeschlossen sind, wie z.B. elektronische Netzteile, LED-Beleuchtungen oder bestimmte Messgeräte. Dies hilft, ungewollte Auslösungen des Schalters zu vermeiden.
Was bedeutet die Angabe „Typ A“ bei einem FI-Schutzschalter?
Typ A FI-Schutzschalter erkennen und unterbinden nicht nur sinusförmige Wechsel- und pulsierende Gleichfehlerströme, sondern auch pulsierende Gleichfehlerströme. Dies macht sie universell einsetzbar für die meisten Anwendungen im Haushalt und Gewerbe, da sie auch bei modernen elektronischen Geräten, die solche Fehlerströme erzeugen können, zuverlässig auslösen.
Ist der R9D01606 für den Einsatz in Wohnbereichen zugelassen?
Ja, der R9D01606 mit einem Bemessungsfehlerstrom von 30 mA ist für den Schutz von Personen in Wohnbereichen und ähnlichen Umgebungen bestens geeignet und entspricht den geltenden Normen für den Personenschutz.
Kann ich den R9D01606 selbst installieren?
Die Installation von elektrischen Schutzgeräten wie FI/LS-Schaltern sollte grundsätzlich nur von qualifizierten Elektrofachkräften durchgeführt werden. Unsachgemäße Installationen können zu gefährlichen Situationen führen und die Schutzfunktion des Gerätes beeinträchtigen. Beachten Sie stets die geltenden Installationsvorschriften und Sicherheitsbestimmungen.
Was bedeutet eine Kurzschlussausschaltvermögen von 6 kA?
Das Kurzschlussausschaltvermögen gibt an, bis zu welcher Stromstärke der Schalter einen Kurzschluss sicher unterbrechen kann, ohne beschädigt zu werden. Eine Ausschaltvermögen von 6 kA ist für die meisten Haus- und Wohnungsinstallationen sowie kleinere gewerbliche Anlagen ausreichend und gewährleistet eine zuverlässige Schutzfunktion auch bei starken Kurzschlüssen.
Welche Vorteile bietet die 1P+N Ausführung im Vergleich zu separaten Schaltern?
Die 1P+N Ausführung integriert den Schutz für den Außenleiter (Phase) und den Neutralleiter in einem einzigen Modul. Dies spart Platz im Schaltschrank, vereinfacht die Verdrahtung und stellt sicher, dass bei einem Fehlerstrom beide Leiter unterbrochen werden, was die Sicherheit weiter erhöht und die Installation effizienter gestaltet.
