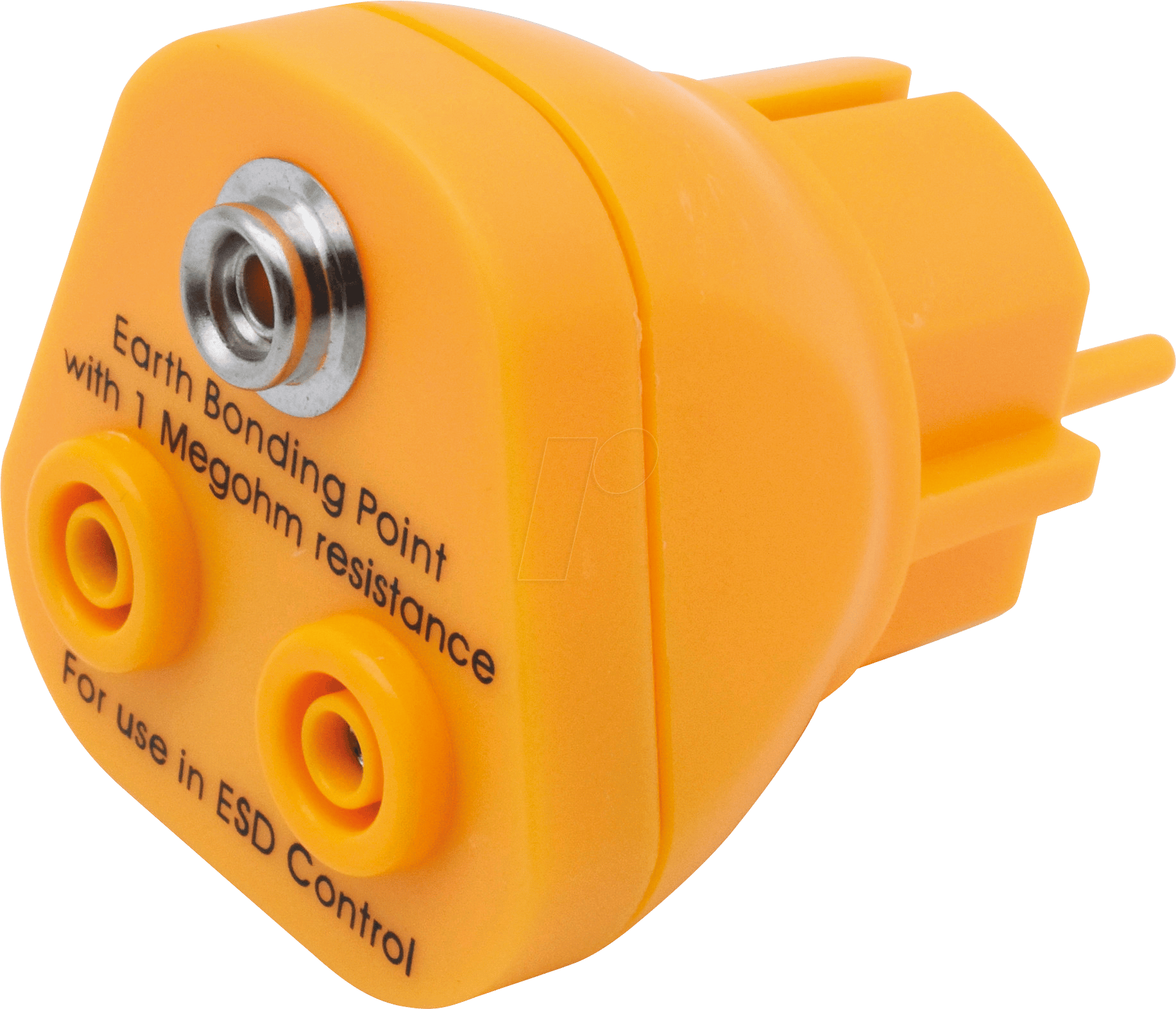

QUAD 1903EC053 – ESD Schutzkontakt Erdungsstecker: Zuverlässiger Schutz für empfindliche Elektronik
In modernen Arbeitsumgebungen, insbesondere dort, wo empfindliche Elektronik und IT-Komponenten verarbeitet oder gelagert werden, ist die Vermeidung elektrostatischer Entladungen (ESD) von entscheidender Bedeutung. Der QUAD 1903EC053 ESD Schutzkontakt Erdungsstecker mit 1 x 10 mm Anschluss und zwei Bananensteckern ist die professionelle Lösung, um statische Aufladungen effektiv abzuleiten und so Schäden an wertvollen Geräten vorzubeugen. Er richtet sich an Fachleute in der Elektronikfertigung, im IT-Service, in Laboren und allen Bereichen, in denen der Schutz vor ESD oberste Priorität hat.
Anwendungsbereiche und Notwendigkeit der Erdung
Elektrostatische Entladungen können bei Berührung oder Annäherung an empfindliche elektronische Bauteile entstehen. Selbst Spannungen, die für den Menschen nicht spürbar sind, können hochintegrierte Schaltkreise dauerhaft beschädigen. Der QUAD 1903EC053 bietet eine direkte und sichere Verbindung zur Erdung, um potenzielle Gefahrenquellen zu eliminieren. Dies ist besonders relevant bei der Handhabung von Halbleiterbauelementen, Leiterplatten, Computern, Servern, Sensoren und anderen elektronischen Geräten, deren empfindliche Mikroarchitekturen durch unkontrollierte Entladungen beeinträchtigt werden können. Die normgerechte Erdung schützt nicht nur die Geräte, sondern gewährleistet auch die Integrität von Daten und die Zuverlässigkeit von Messungen.
Überlegene Schutzfunktion und Konnektivität
Im Vergleich zu einfachen ESD-Armbändern oder unzureichenden Erdungsmethoden zeichnet sich der QUAD 1903EC053 durch seine robuste Konstruktion und die flexible Anschlussmöglichkeit aus. Die Kombination aus einem Schutzkontakt-Erdungsstecker, der eine sichere Verbindung zur Steckdose herstellt, und zwei Bananensteckern ermöglicht die gleichzeitige Erdung mehrerer Geräte oder Arbeitsbereiche. Die 10 mm Anschlussgröße ist standardisiert und gewährleistet eine optimale Leitfähigkeit. Dies minimiert den Erdungswiderstand und maximiert die Effektivität der Ableitung statischer Aufladungen. Die solide Bauweise und die hochwertige Materialauswahl garantieren eine lange Lebensdauer und zuverlässigen Schutz auch unter anspruchsvollen Betriebsbedingungen.
Detaillierte Produktmerkmale
Der QUAD 1903EC053 ESD Schutzkontakt Erdungsstecker wurde entwickelt, um höchste Sicherheitsstandards zu erfüllen und eine maximale Benutzerfreundlichkeit zu gewährleisten. Seine Konstruktion berücksichtigt die spezifischen Anforderungen im professionellen Umfeld.
| Merkmal | Spezifikation | Vorteil |
|---|---|---|
| Typ | ESD Schutzkontakt Erdungsstecker | Direkte und sichere Ableitung elektrostatischer Aufladungen zur Netzmasse. |
| Anschluss 1 (Stecker) | Schutzkontakt-Erdungsstecker (Typ F / Schuko) | Universell einsetzbar in gängigen Steckdosen, gewährleistet eine normgerechte Erdung. |
| Anschluss 2 & 3 (Buchsen) | 2 x Bananenstecker (10 mm Anschlussgröße) | Flexible Anbindung von ESD-Armbändern, Erdungsmatten oder anderen ESD-Schutzkomponenten. Ermöglicht die gleichzeitige Erdung mehrerer Punkte. |
| Material des Steckergehäuses | Hochwertiger, antistatischer Kunststoff (z.B. ABS oder PC) | Garantiert keine eigene Aufladung des Steckers und bietet Langlebigkeit sowie mechanische Beständigkeit. |
| Leiterbahnen/Kontakte | Robustes Metall (z.B. Messing oder vernickelter Stahl) | Sicherer elektrischer Kontakt und geringer Übergangswiderstand für eine effektive Ableitung. |
| Erdungswiderstand | Konform mit relevanten ESD-Normen (z.B. IEC 61340-5-1) | Gewährleistet eine effektive Ableitung von statischen Ladungen im sicheren Bereich. |
| Betriebstemperatur | Typischerweise -10°C bis +50°C | Zuverlässiger Einsatz in den meisten Arbeits- und Lagerumgebungen. |
| Zulassungen | CE-konform | Erfüllt die grundlegenden Sicherheits- und Gesundheitsanforderungen der EU. |
Konstruktion und Materialien für maximale Leitfähigkeit
Der Aufbau des QUAD 1903EC053 ist auf Funktionalität und Sicherheit optimiert. Das Gehäuse des Schutzkontakt-Steckers besteht aus einem speziell ausgewählten, widerstandsfähigen und antistatischen Kunststoff, der die Gefahr einer eigenen elektrostatischen Aufladung ausschließt. Dies ist ein kritischer Aspekt, um die Integrität des ESD-Schutzkonzepts nicht zu gefährden. Im Inneren sorgen robuste Metallkontakte für eine zuverlässige elektrische Verbindung. Die Bananenstecker-Buchsen sind ebenfalls aus leitfähigem Material gefertigt und präzise gefertigt, um einen festen und sicheren Kontakt mit den angeschlossenen Erdungskabeln zu gewährleisten. Die 10 mm Anschlussgröße der Bananenstecker ist ein Industriestandard, der eine breite Kompatibilität mit gängigen Erdungskabeln und ESD-Zubehörteilen sicherstellt.
Optimale Erdungspfade und Widerstandswerte
Die Effektivität eines ESD-Erdungssystems hängt maßgeblich vom Widerstand der einzelnen Komponenten und der gesamten Kette ab. Der QUAD 1903EC053 ist so konzipiert, dass er einen möglichst geringen Übergangswiderstand zwischen den angeschlossenen Geräten und der Netzmasse bietet. Dies unterstützt die Einhaltung von ESD-Normen wie der IEC 61340-5-1, die spezifische Grenzwerte für den Erdungswiderstand festlegen, um eine sichere Ableitung von Ladungen zu gewährleisten. Ein niedriger Erdungswiderstand ist entscheidend, um zu verhindern, dass sich Ladungen auf Oberflächen aufbauen, die dann unkontrolliert entladen werden könnten. Die integrierte Überwachung der Netzmasse über den Schutzkontaktstecker bietet eine zusätzliche Sicherheitsebene.
Vorteile des QUAD 1903EC053 im Überblick
- Maximale Sicherheit für Elektronik: Effektive Ableitung elektrostatischer Aufladungen zur Vermeidung von Schäden an empfindlichen Bauteilen und Geräten.
- Flexible Anschlussmöglichkeiten: Zwei Bananenstecker-Buchsen (10 mm) erlauben die gleichzeitige Erdung mehrerer Arbeitsplätze oder Geräte.
- Robuste und langlebige Konstruktion: Gefertigt aus hochwertigen, antistatischen Materialien für eine lange Lebensdauer und zuverlässigen Betrieb.
- Einfache Installation und Nutzung: Der Schutzkontaktstecker passt in Standardsteckdosen, die Bananenstecker-Buchsen ermöglichen einen schnellen Anschluss von Erdungskabeln.
- Normkonformität: Unterstützt die Einhaltung relevanter ESD-Schutzvorschriften und -Normen.
- Kosteneffiziente Lösung: Bietet einen professionellen ESD-Schutz zu einem attraktiven Preis-Leistungs-Verhältnis.
- Vielseitigkeit: Ideal für Elektronikfertigung, Service-Workstations, IT-Abteilungen, Labore, Reparaturwerkstätten und überall dort, wo ESD-Schutz erforderlich ist.
Technische Spezifikationen und Leistung
Die technische Ausführung des QUAD 1903EC053 ist auf Zuverlässigkeit und Performance ausgelegt. Der Schutzkontaktstecker stellt eine direkte Verbindung zur Erdungsschiene des Stromnetzes her. Dies ist die primäre und sicherste Methode, um statische Ladungen abzuleiten. Die beiden 10 mm Bananenstecker-Buchsen sind so positioniert, dass sie den Anschluss von Erdungskabeln, die mit ESD-Armbändern, Erdungsmatten oder anderen dissipativen Oberflächen verbunden sind, erleichtern. Der Widerstand der internen Leiterbahnen ist minimiert, um eine schnelle und vollständige Ableitung der elektrostatischen Ladungen zu ermöglichen. Die thermische Belastbarkeit und die elektrische Leitfähigkeit der verwendeten Materialien sind auf die Anforderungen des professionellen Einsatzes abgestimmt und übertreffen die Anforderungen für den durchschnittlichen Bürogebrauch bei weitem.
Integration in bestehende ESD-Schutzkonzepte
Der QUAD 1903EC053 lässt sich nahtlos in bereits bestehende oder neu zu implementierende ESD-Schutzkonzepte integrieren. Er dient als zentraler Erdungspunkt für mobile und stationäre Arbeitsplätze. Durch den Anschluss von ESD-Armbändern an die Bananenstecker werden die Personen geerdet, die an empfindlichen Geräten arbeiten. Die Verbindung von ESD-Matten mit dem Erdungssystem über diesen Stecker sorgt dafür, dass auch die Arbeitsfläche und die darauf platzierten Komponenten sicher geerdet sind. Dies schafft eine geschlossene und sichere Umgebung, die das Risiko von ESD-Schäden auf ein Minimum reduziert. Die 10 mm Anschlussgröße der Bananenstecker ist ein Standard, der die Kompatibilität mit einer Vielzahl von ESD-Zubehörteilen sicherstellt, unabhängig vom Hersteller.
Häufig gestellte Fragen zu QUAD 1903EC053 – ESD Schutzkontakt Erdungsstecker
Was ist die Hauptfunktion des QUAD 1903EC053 ESD Schutzkontakt Erdungssteckers?
Die Hauptfunktion des Steckers ist die sichere und effektive Ableitung elektrostatischer Aufladungen von Personen und Geräten zur Netzmasse, um Schäden an empfindlicher Elektronik zu verhindern.
Für wen ist dieses Produkt besonders geeignet?
Es ist ideal für Fachleute in der Elektronikfertigung, im IT-Service, in Laboren, Reparaturwerkstätten und überall dort, wo der Schutz vor elektrostatischer Entladung (ESD) kritisch ist.
Warum sind zwei Bananenstecker-Anschlüsse wichtig?
Zwei Anschlüsse ermöglichen die gleichzeitige Erdung mehrerer Geräte oder die Verbindung eines ESD-Armbands und einer Erdungsmatte, was eine umfassendere ESD-Schutzzone schafft.
Welche Art von Erdungskabeln kann ich mit den Bananensteckern verwenden?
Sie können Standard-Erdungskabel verwenden, die für 10 mm Bananenstecker-Buchsen ausgelegt sind. Diese sind gängig für ESD-Armbänder und Erdungsmatten.
Ist die Verwendung dieses Erdungssteckers mit internationalen Standards kompatibel?
Ja, der Stecker ist CE-konform und unterstützt die Einhaltung relevanter internationaler ESD-Schutzstandards wie der IEC 61340-5-1.
Kann der Stecker einfach in eine normale Steckdose gesteckt werden?
Ja, der integrierte Schutzkontakt-Erdungsstecker (Typ F / Schuko) ist für die Verwendung in gängigen Haushalts- und Industriesteckdosen konzipiert.
Was passiert, wenn ich keine ESD-Schutzmaßnahmen treffe?
Unkontrollierte elektrostatische Entladungen können empfindliche elektronische Komponenten irreparabel beschädigen, was zu Geräteausfällen, Datenverlust und teuren Reparaturen führt.
