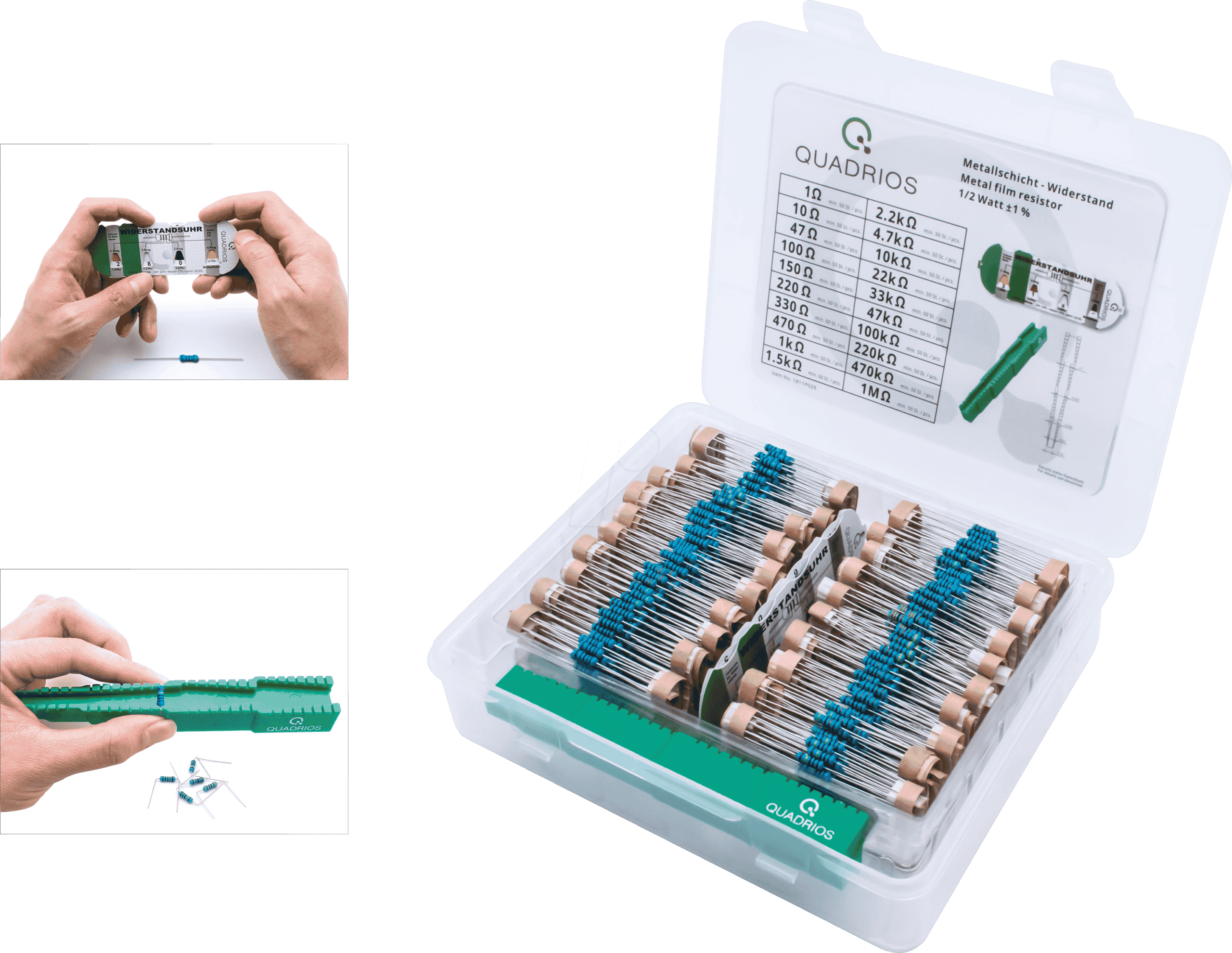

Hochpräzise Elektronik-Komponenten für anspruchsvolle Anwendungen: QUAD 1811P029 Metallschicht-Widerstände
Sie suchen nach einer zuverlässigen Lösung für präzise Widerstandsfunktionen in Ihren elektronischen Schaltungen? Der QUAD 1811P029 Metallschicht-Widerstand mit einer Leistung von 0,5 Watt und einem breiten Spektrum von 1 Ohm bis 1 MOhm ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, Genauigkeit und Langlebigkeit legen. Diese Großpackung mit 1002 Stück garantiert eine effiziente und kostengünstige Versorgung für Serienfertigung oder umfangreiche Projekte.
Maximale Performance durch Metallschicht-Technologie
Der QUAD 1811P029 setzt auf die bewährte Metallschicht-Technologie, die eine überlegene Leistung im Vergleich zu herkömmlichen Kohleschicht-Widerständen bietet. Diese fortschrittliche Bauweise ermöglicht eine exzellente Langzeitstabilität, einen geringen Temperaturkoeffizienten und eine hohe Präzision über einen weiten Temperaturbereich. Dies macht ihn zur bevorzugten Option für kritische Schaltungsdesigns, bei denen Abweichungen im Widerstandswert zu Leistungseinbußen oder Fehlfunktionen führen könnten. Die hohe Zuverlässigkeit und die exakten elektrischen Eigenschaften minimieren das Risiko von Ausfällen und sorgen für reproduzierbare Ergebnisse.
Umfassende Anwendungsbereiche und Vorteile
Die Vielseitigkeit des QUAD 1811P029 macht ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von elektronischen Anwendungen:
- Präzisionsmessgeräte: In Laborgeräten, Oszilloskopen und Multimetern sorgt die geringe Toleranz für exakte Messergebnisse.
- Audio-Schaltungen: Die hohe Linearität und das geringe Rauschen tragen zu einer unverfälschten Signalübertragung in Hi-Fi-Verstärkern und Mischpulten bei.
- Netzteil-Design: Stabile Spannungsregelung und Schutzschaltungen profitieren von der Zuverlässigkeit dieser Widerstände.
- Sensorik und IoT: In anspruchsvollen Sensorik-Anwendungen, bei denen Signalintegrität entscheidend ist, liefert der QUAD 1811P029 konstante Werte.
- Industrielle Steuerungen: Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen machen ihn ideal für den Einsatz in rauen Umgebungen.
- Entwicklungsboards und Prototyping: Die breite Verfügbarkeit von Werten und die Großpackung erleichtern das Testen und Optimieren neuer Schaltungsdesigns.
- Kfz-Elektronik: Die Robustheit und Temperaturbeständigkeit sind auch in anspruchsvollen automobilen Anwendungen von Vorteil.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | QUAD 1811P029 |
| Widerstandstyp | Metallschicht |
| Nennleistung | 0,5 W (Watt) |
| Widerstandsbereich | 1 Ohm bis 1 MOhm (Megaohm) |
| Toleranz | Typischerweise ±1% oder besser (präzise Werte je nach spezifischer Variante innerhalb des Sortiments) |
| Temperaturkoeffizient | Sehr gering, typischerweise im Bereich von ±50 ppm/°C bis ±200 ppm/°C, was eine exzellente Stabilität gewährleistet. |
| Betriebstemperaturbereich | Erwartet für Metallschichtwiderstände in dieser Klasse: -55°C bis +155°C. Bietet zuverlässigen Betrieb auch unter extremen Bedingungen. |
| Gehäusebauform | Standard axial bedrahtet, geeignet für Durchsteckmontage (THT – Through-Hole Technology). Dies ermöglicht eine einfache Bestückung auf Leiterplatten. |
| Material der Widerstandsschicht | Eine präzise aufgetragene Metalllegierung, die für ihre thermische Stabilität und elektrische Leitfähigkeit bekannt ist. |
| Isolationsmaterial des Gehäuses | Typischerweise keramisch oder polymerbasiert, bietet guten elektrischen Schutz und mechanische Robustheit. |
| Anzahl pro Packung | 1002 Stück |
Konstruktionsprinzipien für höchste Zuverlässigkeit
Die Leistung des QUAD 1811P029 basiert auf einer präzise aufgetragenen Schicht einer widerstandsfähigen Metalllegierung auf einem keramischen Trägerkörper. Diese Metallschicht wird mittels eines speziellen Verfahrens aufgebracht, das eine sehr gleichmäßige Dicke und Zusammensetzung gewährleistet. Nach dem Aufbringen der Metallschicht wird mittels eines Lasers oder einer ähnlichen Technik eine spiralförmige Rille in die Schicht geätzt, um den exakten Widerstandswert einzustellen. Diese Technik ermöglicht eine hohe Präzision und Reproduzierbarkeit der Widerstandswerte. Die Anschlussdrähte sind fest mit den Endkappen des Widerstands verbunden, die wiederum die Metallschicht kontaktieren. Das Gehäuse bietet mechanischen Schutz und elektrische Isolation. Die Wahl des Materials für die Widerstandsschicht, wie beispielsweise eine Nickel-Chrom-Legierung, ist entscheidend für die thermischen und elektrischen Eigenschaften, insbesondere für den geringen Temperaturkoeffizienten und die Langzeitstabilität. Die geringe Induktivität und Kapazität, charakteristisch für Metallschichtwiderstände, machen sie auch für Hochfrequenzanwendungen geeignet, bei denen parasitäre Effekte minimiert werden müssen.
Best Practice für die Integration in Ihre Schaltungen
Bei der Integration der QUAD 1811P029 Metallschicht-Widerstände in Ihre Schaltungen sollten einige bewährte Praktiken beachtet werden, um die volle Leistungsfähigkeit und Langlebigkeit zu gewährleisten. Zunächst ist die korrekte Lotung auf der Leiterplatte von entscheidender Bedeutung. Verwenden Sie eine bleifreie oder bleihaltige Lotpaste mit einer geeigneten Flussmittelaktivität und achten Sie auf eine saubere Lötstelle, die einen guten elektrischen Kontakt herstellt. Vermeiden Sie übermäßige Hitze während des Lötprozesses, um eine thermische Belastung des Widerstandsgehäuses zu minimieren. Achten Sie auf die korrekte Polung bei der Bestückung, auch wenn Widerstände generell keine Polarität aufweisen, ist eine sorgfältige Platzierung gemäß Schaltungsdesign wichtig. Bei Anwendungen mit hohen Leistungsanforderungen oder bei denen der Widerstand nahe seiner Nennleistung betrieben wird, ist eine ausreichende Wärmeableitung zu gewährleisten. Dies kann durch die Wahl geeigneter Leiterbahnbreiten, die Platzierung des Widerstands abseits von Wärmequellen oder die Verwendung von Kühlkörpern erreicht werden. Berücksichtigen Sie die zulässige Verlustleistung des Widerstands im Verhältnis zur Umgebungstemperatur; bei erhöhten Temperaturen muss die effektive Verlustleistung reduziert werden. Die Widerstände sollten in einer sauberen, trockenen Umgebung gelagert werden, um eine Kontamination der Anschlussdrähte oder des Gehäuses zu vermeiden. Bei der Auswahl des spezifischen Widerstandswertes ist es ratsam, die durch die Schaltung fließenden Ströme und die zu erwartenden Spannungsabfälle zu berechnen, um sicherzustellen, dass der Widerstand innerhalb seiner Spezifikationen betrieben wird. Die Großpackung von 1002 Stück ermöglicht eine effiziente Bestückung in automatisierten Fertigungsprozessen, wobei die korrekte Zuführung der Bauteile sichergestellt sein muss.
FAQ – Häufig gestellte Fragen zu QUAD 1811P029 – Metallschicht-Widerstand, 0,5 W 1 Ohm – 1M Ohm, 1002 Stk
Was ist der Hauptvorteil von Metallschicht-Widerständen gegenüber Kohleschicht-Widerständen?
Metallschicht-Widerstände bieten eine höhere Präzision, eine bessere Langzeitstabilität und einen geringeren Temperaturkoeffizienten. Dies bedeutet, dass ihre Widerstandswerte über einen größeren Temperaturbereich und über längere Zeiträume genauer bleiben, was sie für anspruchsvollere Anwendungen prädestiniert.
Ist der QUAD 1811P029 für Hochfrequenzanwendungen geeignet?
Ja, Metallschicht-Widerstände wie der QUAD 1811P029 weisen generell geringe parasitäre Induktivitäten und Kapazitäten auf. Dies macht sie gut geeignet für Schaltungen im höheren Frequenzbereich, wo diese Effekte die Leistung beeinträchtigen könnten.
Welche Toleranz hat der QUAD 1811P029?
Obwohl die genaue Toleranz je nach spezifischer Variante innerhalb des Produktsortiments variieren kann, sind Metallschicht-Widerstände in dieser Klasse typischerweise mit einer Toleranz von ±1% oder besser spezifiziert. Dies garantiert eine hohe Genauigkeit der Widerstandswerte.
Wie wird der Widerstandswert bei diesem Bauteil eingestellt?
Der Widerstandswert wird durch das Aufbringen einer dünnen Metallschicht auf einen Keramikkörper und anschließendes Anbringen einer spiralförmigen Rille mittels Laser erreicht. Dieser Prozess ermöglicht eine präzise Einstellung des gewünschten Widerstands.
Kann ich diesen Widerstand in einer automatisierten Bestückungsanlage verwenden?
Ja, die axiale Bauform und die Großpackung mit 1002 Stück sind für die Verwendung in automatisierten Bestückungsmaschinen optimiert. Eine ordnungsgemäße Zuführung und Handhabung sind jedoch für eine reibungslose Produktion entscheidend.
Was bedeutet die Nennleistung von 0,5 Watt?
Die Nennleistung von 0,5 Watt gibt die maximale konstante Leistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (typischerweise 70°C) ohne Beschädigung oder signifikante Veränderung seiner Eigenschaften dauerhaft in Wärme umwandeln kann. Bei höheren Umgebungstemperaturen muss die zulässige Verlustleistung reduziert werden.
Ist der QUAD 1811P029 für den Einsatz in Außenbereichen geeignet?
Für den Einsatz in direkter Exposition gegenüber Umwelteinflüssen wie Feuchtigkeit oder extremen Temperaturen sollten die spezifischen Schutzanforderungen der Anwendung betrachtet werden. Die Metallschicht-Konstruktion bietet zwar eine gute Robustheit, jedoch sind zusätzliche Schutzmaßnahmen wie Vergussmasse oder spezielle Gehäuse für den rauesten Außeneinsatz oft notwendig.
