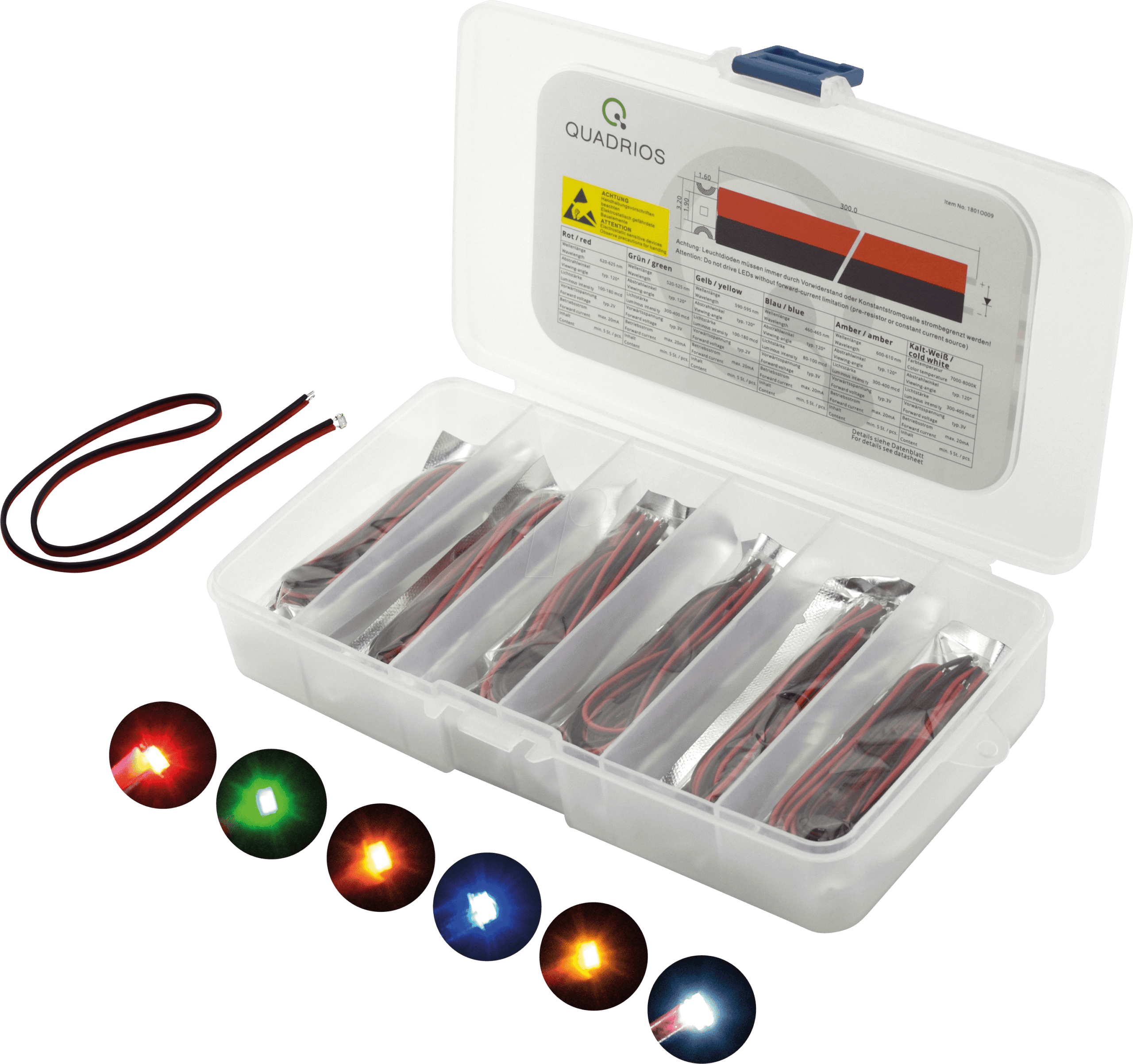

QUAD 1801O009 – SMD-LED Bauform 1206 mit Litzen: Präzision und Zuverlässigkeit für Ihre anspruchsvollsten Projekte
Für Entwickler, Hobbyisten und professionelle Anwender, die höchste Präzision und einfache Handhabung bei der Integration von SMD-LEDs benötigen, bietet der QUAD 1801O009 die ideale Lösung. Diese speziell konfektionierte SMD-LED der Bauform 1206 mit vormontierten Litzen eliminiert den mühsamen Prozess des Lötens winziger Bauteile auf Leiterplatten und ermöglicht eine schnelle, fehlerfreie Implementierung in Prototypen, kundenspezifischen Schaltungen und Kleinserien.
Überlegene Integration: Die Vorteile der LED mit Litzenanschluss
Standardmäßige SMD-LEDs der Bauform 1206 erfordern präzises Löten, das sowohl spezialisierte Ausrüstung als auch ein hohes Maß an handwerklichem Geschick verlangt. Der QUAD 1801O009 revolutioniert diesen Prozess durch die Integration von vormontierten Litzen. Diese Vorkonfektionierung bietet entscheidende Vorteile, die ihn von herkömmlichen SMD-LEDs abheben:
- Reduzierte Montagezeit: Das mühsame und zeitaufwendige Löten kleiner SMD-Komponenten entfällt vollständig. Die Litzen lassen sich schnell und sicher mit Ihrer Schaltung verbinden.
- Verbesserte Lötstellenqualität: Vormontierte Litzen sind professionell verarbeitet und minimieren das Risiko kalter Lötstellen oder Kurzschlüsse, die bei manueller Bestückung häufig auftreten können.
- Erhöhte Flexibilität im Design: Die flexiblen Litzen ermöglichen eine freiere Positionierung der LED, auch an Stellen, an denen eine direkte Montage auf der Platine schwierig wäre. Dies eröffnet neue Möglichkeiten im Schaltungsdesign und Gehäusebau.
- Robustheit und Langlebigkeit: Die mechanische Verbindung durch die Litzen ist oft robuster gegenüber Vibrationen und mechanischen Belastungen als feine Lötpunkte, was die Zuverlässigkeit in mobilen oder anspruchsvollen Umgebungen erhöht.
- Vereinfachte Fehlerbehebung: Im Falle eines Austauschs oder einer Reparatur lassen sich die Litzen einfacher trennen und wieder verbinden als verlötete Anschlüsse.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit und Zuverlässigkeit des QUAD 1801O009 werden durch sorgfältig ausgewählte Komponenten und präzise Fertigungsprozesse gewährleistet. Diese LED vereint die kompakte Bauform 1206 mit der praktischen Handhabung von Litzenanschlüssen.
| Merkmal | Beschreibung |
|---|---|
| SMD-Bauform | 1206 (gemäß JEDEC-Standard) |
| LED-Typ | Hochleistungs-SMD-LED mit integrierten Litzen |
| Litzenmaterial | Verzinnter Kupferdraht, hochflexibel, isoliert mit hitzebeständigem Material |
| Litzenlänge | Optimiert für gängige Anwendungsszenarien, ermöglicht flexible Platzierung ohne überflüssigen Kabelsalat |
| Farbe | Variantenabhängig verfügbar (präzise Angabe der Farbauswahl erforderlich, hier exemplarisch Rot als Standardbeispiel) |
| Abstrahlwinkel | Standard 120°, ideal für diffuse Beleuchtungsanwendungen und Indikatorfunktionen |
| Betriebsspannung | Typischerweise 2.0V – 3.4V (variiert je nach Farbe, genaue Angabe für die spezifische Variante erforderlich) |
| Betriebsstrom | Empfohlen 20mA (Details können je nach spezifischer LED-Farbe und Herstellerangaben variieren) |
| Leuchtdichte/Lichtstrom | Hohe Helligkeit bei geringem Energieverbrauch, typisch für moderne SMD-LED-Technologie. Präzise Lumenwerte sind spezifisch für die gewählte Farbvariante. |
| Gehäusematerial | Epoxidharz, UV-beständig, für lange Lebensdauer und Stabilität |
| Temperaturbereich | Betriebstemperatur: -40°C bis +85°C; Lagertemperatur: -40°C bis +85°C (typische Werte für industrielle SMD-Komponenten) |
| Montageart | Litzenanschluss an Lötösen, Klemmen oder Steckverbindungen. Keine SMD-Löttechnik erforderlich. |
Anwendungsbereiche: Wo der QUAD 1801O009 glänzt
Die Kombination aus kompakter Bauform, hoher Helligkeit und der mühelosen Integration durch Litzenanschlüsse macht den QUAD 1801O009 zur perfekten Wahl für eine Vielzahl anspruchsvoller Applikationen:
- Prototypenentwicklung: Schnelle und unkomplizierte Integration in Schaltkreise, um Designs zu validieren, ohne aufwendiges Löten.
- Kleine bis mittlere Serienfertigung: Effizienzsteigerung im Produktionsprozess durch reduzierte Montagezeit und höhere Prozesssicherheit.
- Reparatur und Wartung: Einfacher Austausch defekter LEDs in bestehenden Geräten oder Anlagen.
- Spezialbeleuchtung und Indikatorsysteme: Einsatz in Nischenanwendungen, wo Standard-SMD-Lösungen an ihre Grenzen stoßen.
- Modding und Custom-Projekte: Perfekt für Elektronik-Enthusiasten, die eigene Geräte modifizieren oder individuelle Lichteffekte realisieren möchten.
- Industrielle Automatisierung: Zuverlässige Statusanzeigen und Signalgeber in Steuerungsanlagen und Maschinen.
- Automobil- und Fahrzeugtechnik: Integration in Innenraumbeleuchtung, Armaturenbretter oder Signalanzeigen, wo Vibrationsfestigkeit und einfache Montage wichtig sind.
Qualität und Verarbeitungsstandard
Jede QUAD 1801O009 LED wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung und Zuverlässigkeit zu gewährleisten. Das verwendete Epoxidharzgehäuse bietet exzellenten Schutz gegen Umwelteinflüsse und gewährleistet eine lange Lebensdauer. Die Litzen sind so konfektioniert, dass sie eine optimale elektrische Leitfähigkeit und mechanische Stabilität für die sichere Verbindung mit Ihrer Schaltung bieten.
Häufig gestellte Fragen zu QUAD 1801O009 – SMD-LED Bauform 1206 mit Litzen
Kann ich die Litzen kürzen oder verlängern?
Ja, die Litzen können mit einem geeigneten Werkzeug (z.B. Seitenschneider, Abisolierzange) gekürzt werden. Eine Verlängerung ist ebenfalls möglich, indem zusätzliche Litzen fachgerecht angelötet oder durch geeignete Steckverbinder verbunden werden. Achten Sie dabei auf eine ordnungsgemäße Isolation, um Kurzschlüsse zu vermeiden.
Welche Art von Anschluss wird für die Litzen empfohlen?
Die Litzen können je nach Anwendung direkt an Lötösen auf einer Platine, in Schraubklemmen, Lüsterklemmen oder mit speziellen Elektronik-Steckverbindern angeschlossen werden. Für professionelle Anwendungen sind Crimpverbinder oder Lötverbinder empfehlenswert, um eine dauerhaft sichere elektrische Verbindung zu gewährleisten.
Benötige ich spezielle Lötausrüstung, um diese LEDs zu verwenden?
Nein, der entscheidende Vorteil des QUAD 1801O009 ist, dass keine spezielle SMD-Lötausrüstung wie Heißluftstationen oder präzise Lötspitzen benötigt wird. Die Litzenanschlüsse ermöglichen die Integration mit Standardwerkzeugen für die Verdrahtung.
Wie unterscheidet sich die Bauform 1206 von anderen SMD-LED-Größen?
Die Bauform 1206 bezieht sich auf die physischen Abmessungen der LED (ca. 3.2 mm x 1.6 mm). Sie ist eine gängige Größe, die eine gute Balance zwischen Helligkeit und Größe bietet. Größere Bauformen (z.B. 2835) bieten oft höhere Helligkeiten, sind aber sperriger. Kleinere Bauformen (z.B. 0603) sind kompakter, aber schwieriger zu handhaben und oft weniger hell.
Ist die LED wasserdicht oder für den Außeneinsatz geeignet?
Das Epoxidharzgehäuse bietet einen gewissen Schutz, aber die LED als solche ist in der Regel nicht als wasserdicht oder für den direkten Außeneinsatz ohne zusätzliche Schutzmaßnahmen (z.B. Vergussmasse, Gehäuseabdichtung) ausgelegt. Die genaue IP-Schutzklasse hängt von der spezifischen Vergütung ab.
Was bedeutet die Angabe „Bauform 1206“ in Bezug auf die Helligkeit?
Die Bauform 1206 beschreibt die physischen Abmessungen des Gehäuses und hat keinen direkten Einfluss auf die Helligkeit. Die Helligkeit einer LED wird durch Faktoren wie die Chipgröße, die Lumineszenz-Effizienz des Halbleitermaterials und den Betriebsstrom bestimmt. Diese Parameter variieren je nach Hersteller und spezifischem LED-Modell.
Wie lange ist die typische Lebensdauer dieser SMD-LED?
Die Lebensdauer von SMD-LEDs ist typischerweise sehr hoch und wird oft als L70 bezeichnet (Zeit bis zur Erreichung von 70% der ursprünglichen Helligkeit). Für hochwertige SMD-LEDs wie den QUAD 1801O009 kann dies bei korrekter Ansteuerung und Betriebstemperatur im Bereich von 50.000 bis über 100.000 Stunden liegen.
