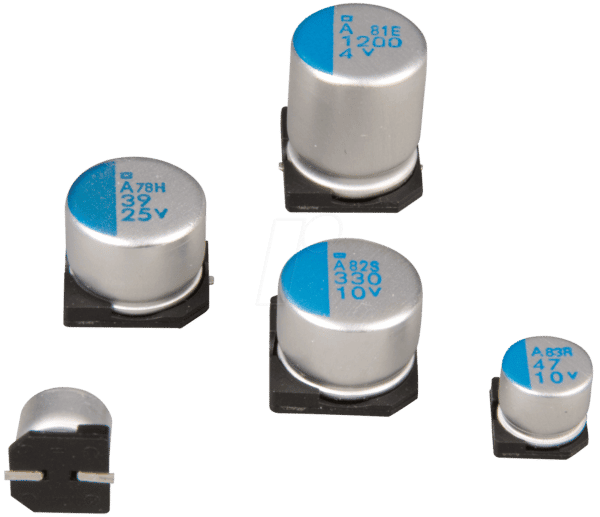

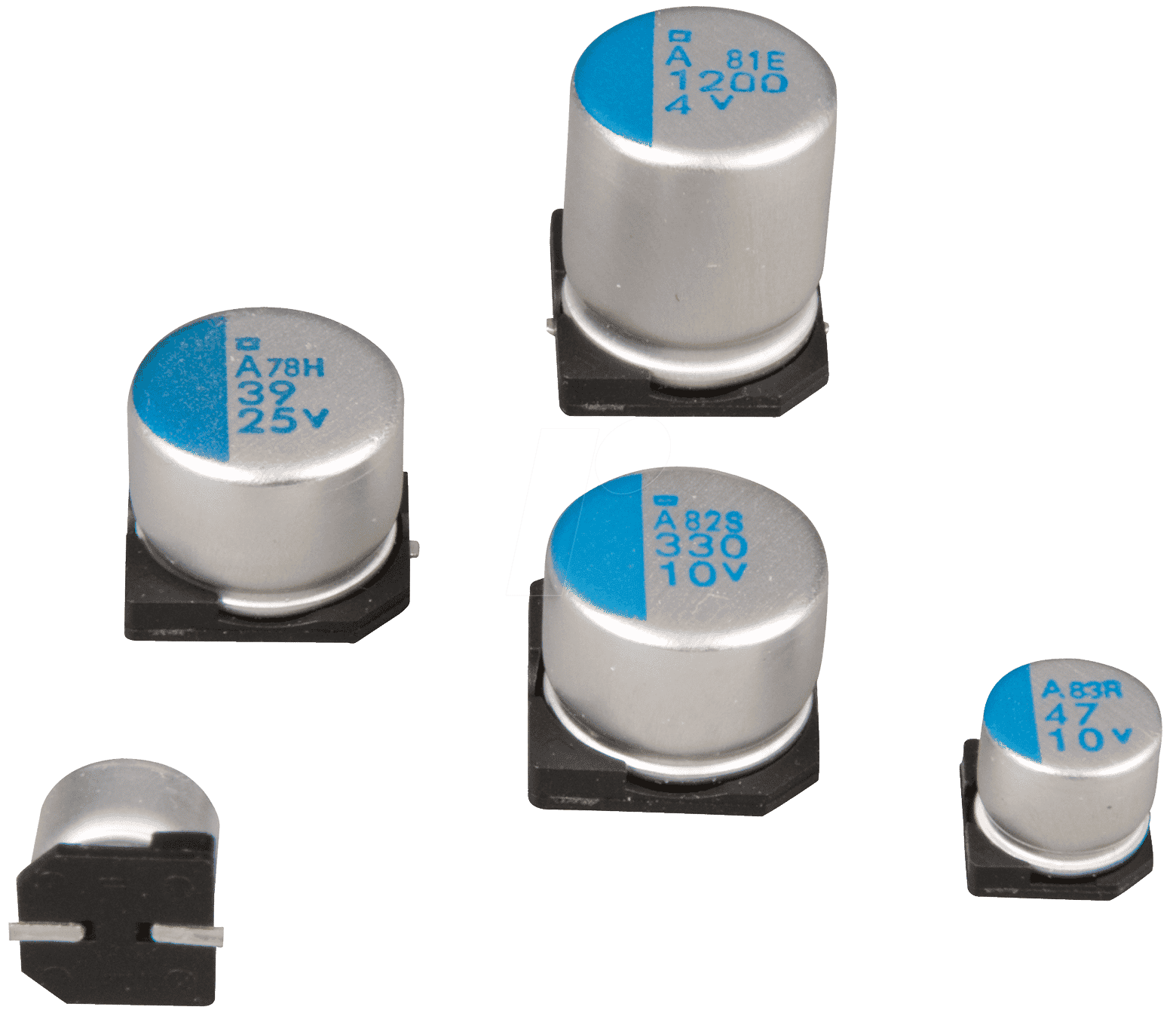

Präzisionskondensator für anspruchsvolle Schaltungen: PXA 220/16 – Elko SMD mit minimalem ESR
Wenn es auf maximale Stabilität und Effizienz in Ihrer elektronischen Schaltung ankommt, sind herkömmliche Elektrolytkondensatoren oft nicht ausreichend. Der PXA 220/16 – ein Elko im SMD-Gehäuse mit 220µF Kapazität und 16V Spannungsfestigkeit – adressiert gezielt die Herausforderungen von Anwendungen, bei denen geringste Impedanz und exzellente Frequenzantwort unerlässlich sind. Er ist die ideale Wahl für Entwickler und Techniker, die höchste Performance und Zuverlässigkeit in kompakter Bauform fordern.
Revolutionäre Low-ESR-Technologie für optimale Performance
Der entscheidende Vorteil des PXA 220/16 liegt in seinem extrem niedrigen äquivalenten Serienwiderstand (ESR). Dies bedeutet, dass der Kondensator Energieverluste minimiert und eine stabilere Spannungsausgabe ermöglicht. Im Gegensatz zu Standard-Elkos, die bei hohen Frequenzen oder schnellen Stromänderungen an ihre Grenzen stoßen und unerwünschte Spannungsspitzen erzeugen, bietet der PXA 220/16 eine signifikant verbesserte Performance. Diese Eigenschaft ist fundamental für Schaltnetzteile, Audio-Verstärker, Filterkreise und jegliche Applikationen, die eine präzise und rauschfreie Stromversorgung benötigen.
Vorteile des PXA 220/16 – Elko SMD
- Extrem niedriger ESR: Minimiert Energieverluste und erhöht die Effizienz, ideal für Hochfrequenzanwendungen und schnelle Schaltvorgänge.
- Hohe Zuverlässigkeit: Dank hochwertiger Materialien und fortschrittlicher Fertigungsprozesse gewährleistet der Kondensator eine lange Lebensdauer und stabile Betriebswerte.
- Kompakte SMD-Bauform: Ermöglicht platzsparende Designs auf Leiterplatten und eignet sich hervorragend für moderne, miniaturisierte elektronische Geräte.
- Breiter Temperaturbereich: Bietet konstante Leistung über einen weiten Betriebstemperaturbereich, was ihn für diverse Umgebungsbedingungen qualifiziert.
- Hervorragende Siebfähigkeiten: Reduziert effektiv Restwelligkeit und Störgeräusche, was zu saubereren Signalen und einer verbesserten Audio- oder Datenqualität führt.
- Präzise Kapazität: Die angegebene Kapazität von 220µF wird mit hoher Genauigkeit eingehalten und über die Lebensdauer stabil gehalten.
Technische Spezifikationen und Qualitätsmerkmale
Der PXA 220/16 repräsentiert die Spitze der Technologie im Bereich der SMD-Elektrolytkondensatoren. Die Auswahl der Dielektrika und der Elektrolyte wurde gezielt auf die Minimierung des äquivalenten Serienwiderstands (ESR) optimiert. Dies resultiert in einer deutlich verbesserten Impulsbelastbarkeit und einer effizienteren Energieumwandlung, was insbesondere in energieautarken Systemen und leistungsstarken Schaltnetzteilen von immenser Bedeutung ist. Die Kapazität von 220µF bei einer Spannungsfestigkeit von 16V ist eine häufig nachgefragte Kombination, die in einer Vielzahl von elektronischen Schaltungen Anwendung findet.
Die SMD-Bauweise (Surface Mount Device) ermöglicht eine direkte Bestückung auf der Leiterplatte mittels Reflow-Lötverfahren. Dies vereinfacht den Produktionsprozess erheblich und trägt zur weiteren Miniaturisierung elektronischer Systeme bei. Die Robustheit des Gehäusematerials und die Qualität der Anschlusspads gewährleisten eine sichere und langlebige Verbindung.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | PXA 220/16 |
| Typ | Aluminium-Elektrolytkondensator, SMD |
| Kapazität | 220µF (Mikrofarad) |
| Nennspannung | 16V DC (Gleichspannung) |
| Äquivalenter Serienwiderstand (ESR) | Extrem niedrig; Branchenführend für diese Kapazitäts-/Spannungsklasse. Reduziert Verluste und Erwärmung signifikant. |
| Lebensdauer | Optimiert für lange Betriebsdauer auch unter anspruchsvollen Bedingungen durch hochwertige Materialien und Konstruktion. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, mit exzellenter Leistung über den gesamten Bereich. |
| Anwendungsbereiche | Schaltnetzteile, DC/DC-Wandler, Audio-Filter, Entkopplung, Pulsglättung, Industrieanwendungen, Telekommunikation. |
| Gehäuse | SMD (Surface Mount Device), optimiert für automatische Bestückung und Reflow-Löten. |
Umfassende Anwendungsbereiche
Der PXA 220/16 ist aufgrund seiner herausragenden elektrischen Eigenschaften prädestiniert für eine breite Palette von anspruchsvollen elektronischen Designs. In Schaltnetzteilen und DC/DC-Wandlern dient er als kritische Komponente für die Ausgangsfilterung, wo er die Restwelligkeit minimiert und eine stabile Ausgangsspannung sicherstellt. Dies ist entscheidend für die Zuverlässigkeit und Leistung nachgeschalteter Schaltungen.
Für Audio-Applikationen, insbesondere in Verstärkerdesigns, ermöglicht der niedrige ESR eine präzisere Wiedergabe und reduziert das Hinzufügen von unerwünschten Störgeräuschen zum Audiosignal. Die Fähigkeit, schnelle Stromtransienten effizient zu verarbeiten, ist hier von unschätzbarem Wert.
Im Bereich der Entkopplung spielt der PXA 220/16 seine Stärken aus, indem er lokale Stromversorgungsschienen stabilisiert und Rauschen von digitalen ICs absorbiert. Dies ist besonders wichtig in hochintegrierten Schaltungen, wo das Verhalten einzelner Komponenten das gesamte System beeinflussen kann.
Darüber hinaus ist er eine ausgezeichnete Wahl für Pulsglättungsaufgaben in Kommunikationssystemen, Messtechnik und industriellen Steuerungen, wo eine saubere und stabile Stromversorgung die Grundlage für zuverlässige Operationen bildet. Die 16V Spannungsfestigkeit bietet zudem ausreichend Spielraum für gängige Niedervolt-Anwendungen.
Häufig gestellte Fragen (FAQ) zu PXA 220/16 – Elko SMD, geringster low ESR, 220uF 16V
Was bedeutet „Low ESR“ im Kontext dieses Kondensators?
„Low ESR“ steht für „Low Equivalent Series Resistance“ (geringer äquivalenter Serienwiderstand). Ein niedriger ESR-Wert bedeutet, dass der Kondensator weniger Energie in Form von Wärme verliert, wenn Strom fließt. Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und einer verbesserten Leistung, insbesondere bei hohen Frequenzen und schnellen Lade-/Entladevorgängen.
Warum ist der niedrige ESR des PXA 220/16 für meine Schaltung wichtig?
Der niedrige ESR des PXA 220/16 ist entscheidend für Anwendungen, die eine stabile Spannung erfordern und empfindlich auf Spannungsabfälle oder Störungen reagieren. Er minimiert Verluste und ermöglicht eine effizientere Energieübertragung, was zu einer besseren Leistung von Schaltnetzteilen, Audio-Schaltungen und anderen empfindlichen Systemen führt.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, absolut. Durch seinen extrem niedrigen ESR ist der PXA 220/16 besonders gut für Hochfrequenzanwendungen geeignet. Er kann schnelle Stromänderungen ohne signifikante Verluste und Spannungsabfälle bewältigen, was ihn ideal für Filter- und Entkopplungsaufgaben in HF-Schaltungen macht.
Welche Vorteile bietet die SMD-Bauform?
Die SMD-Bauform ermöglicht eine direkte Montage auf der Oberfläche der Leiterplatte. Dies reduziert die benötigte Fläche, vereinfacht den Bestückungsprozess durch Automatisierung und ermöglicht die Entwicklung kompakterer und leistungsfähigerer elektronischer Geräte.
Wie unterscheidet sich der PXA 220/16 von einem herkömmlichen bedrahteten Elko?
Der PXA 220/16 unterscheidet sich primär durch seine Bauform (SMD statt bedrahtet) und seinen deutlich niedrigeren ESR-Wert. Während herkömmliche bedrahtete Elkos oft für allgemeine Anwendungen konzipiert sind, bietet der PXA 220/16 durch seine optimierte Konstruktion eine überlegene Leistung in Bezug auf Effizienz und Hochfrequenzverhalten.
Was bedeutet die Nennspannung von 16V für die Anwendung?
Die Nennspannung von 16V gibt die maximale Gleichspannung an, die der Kondensator sicher und zuverlässig verarbeiten kann. Es ist wichtig, dass die Betriebsspannung Ihrer Schaltung diese Nennspannung nicht überschreitet, um eine Beschädigung oder einen Ausfall des Kondensators zu vermeiden.
Kann ich den PXA 220/16 in älteren Schaltungen verwenden, die bedrahtete Elkos nutzen?
Ja, in vielen Fällen ist ein Upgrade auf den PXA 220/16 möglich und vorteilhaft, vorausgesetzt, die Platzverhältnisse auf der Leiterplatte lassen die SMD-Bauform zu und die Spannungsanforderungen sind erfüllt. Die Vorteile des niedrigen ESR können die Performance Ihrer älteren Schaltung signifikant verbessern.
