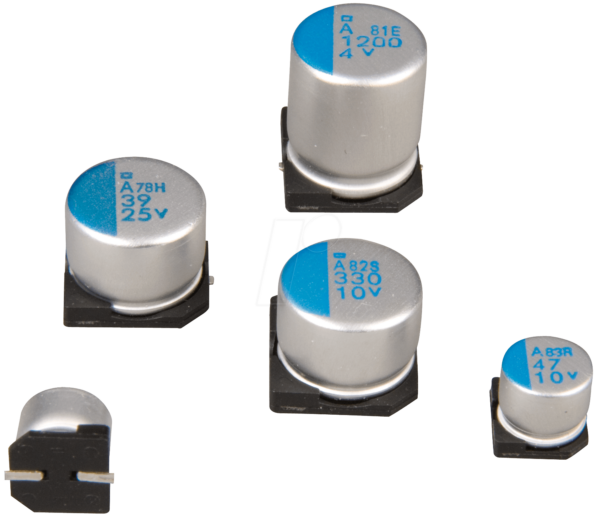

PXA 150/10 – ELKO-Polymere SMD: Optimale Leistung für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Glättung und Entkopplung in Ihren elektronischen Schaltungen, insbesondere dort, wo stabile Spannungen und hohe Betriebstemperaturen gefragt sind? Der PXA 150/10 – ELKO-Polymere SMD ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Bastler, die höchste Ansprüche an die Performance und Langlebigkeit ihrer Komponenten stellen. Dank seiner Polymer-Dielektrik und der robusten Bauweise übertrifft er herkömmliche Elektrolytkondensatoren in kritischen Anwendungsbereichen.
Die Überlegenheit von Polymer-Elko-Kondensatoren
Herkömmliche Elektrolytkondensatoren stoßen bei extremen Temperaturen oder hohen Frequenzanforderungen schnell an ihre Grenzen. Der PXA 150/10 – ELKO-Polymere SMD setzt hier neue Maßstäbe. Durch die innovative Polymer-Technologie erreicht dieser Kondensator eine deutlich höhere Stabilität des ESR-Wertes (Equivalent Series Resistance) über einen breiten Temperaturbereich. Dies ist entscheidend für Anwendungen, bei denen eine präzise Spannungsregelung und eine effiziente Energieübertragung unabdingbar sind, wie beispielsweise in modernen Schaltnetzteilen, Audio-Equipment oder Embedded-Systemen. Die hohe Temperaturbeständigkeit von 105°C ermöglicht zudem den Einsatz in anspruchsvollen Umgebungen, in denen herkömmliche Elkos versagen würden.
Herausragende Leistungsmerkmale des PXA 150/10
Der PXA 150/10 – ELKO-Polymere SMD zeichnet sich durch eine Reihe von Vorteilen aus, die ihn zur ersten Wahl für professionelle Elektronikentwicklungen machen:
- Niedriger ESR: Der geringe serielle Widerstand minimiert Leistungsverluste und sorgt für eine effektive Filterung und Entkopplung, was zu stabileren Betriebsspannungen und besserer Signalintegrität führt.
- Hohe Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 105°C ist dieser Kondensator für den Einsatz in Umgebungen mit erhöhter Wärmeentwicklung bestens gerüstet.
- Lange Lebensdauer: Polymer-Elkos sind bekannt für ihre außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter hoher Belastung und bei extremen Temperaturen.
- Kompaktes Bauform: Die SMD-Bauweise (Surface Mount Device) in den Abmessungen 8 x 6,7 mm ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders bei miniaturisierten Designs von Vorteil ist.
- Hohe Kapazität bei geringer Spannung: 150 µF bei einer Nennspannung von 10 V bieten eine ausgezeichnete Balance für eine Vielzahl von Anwendungen, bei denen eine solide Energiespeicherung gefragt ist.
- Schnelle Lade-/Entladezeiten: Die Eigenschaften von Polymer-Kondensatoren ermöglichen schnelle Stromlieferungen und -aufnahmen, was für dynamische Lastwechsel unerlässlich ist.
Technische Spezifikationen und Anwendungsbereiche
| Merkmal | Beschreibung |
|---|---|
| Kondensatortyp | Polymer-Elko, Feststoff-Elektrolytkondensator (SMD) |
| Kapacität | 150 µF (Mikrofarad) |
| Nennspannung | 10 V (Volt) |
| Max. Betriebstemperatur | 105 °C (Grad Celsius) |
| Bauform | SMD (Surface Mount Device) |
| Gehäuseabmessungen | 8 x 6,7 mm |
| ESR (Äquivalenter Serienwiderstand) | Extrem niedrig und stabil über den gesamten Temperaturbereich; spezifische Werte variieren je nach Herstellerpräzision, aber deutlich besser als bei Standard-Alu-Elkos. |
| Leckstrom | Sehr gering im Vergleich zu herkömmlichen Elektrolytkondensatoren, was die Effizienz erhöht und die Schaltung schont. |
| Anwendungsgebiete |
Entkopplung und Glättung in Schaltnetzteilen, DC/DC-Wandlern, Audio-Verstärkern, Computer-Mainboards, industriellen Steuerungen, Automotive-Anwendungen mit erhöhten Temperaturanforderungen und überall dort, wo ein geringer ESR und hohe Zuverlässigkeit gefordert sind. |
Präzision in der Entkopplung: Der Schlüssel zu stabilen Systemen
Die Hauptfunktion eines Entkopplungskondensators besteht darin, unerwünschte Hochfrequenzstörungen auf einer Versorgungsleitung zu absorbieren und somit eine saubere und stabile Stromversorgung für empfindliche Schaltkreise zu gewährleisten. Der PXA 150/10 – ELKO-Polymere SMD erfüllt diese Aufgabe mit Bravour. Sein geringer ESR-Wert erlaubt es ihm, schnell auf Lastwechsel zu reagieren und kurzzeitige Spannungsspitzen oder -einbrüche auszugleichen, die durch das Schalten von digitalen Komponenten entstehen. In anspruchsvollen digitalen Systemen, wie sie in der Datenverarbeitung oder in hochfrequenten Kommunikationsmodulen zum Einsatz kommen, ist eine exzellente Entkopplung entscheidend für die Signalintegrität und die Vermeidung von Fehlfunktionen. Die hohe Kapazität von 150 µF bietet dabei ausreichend Pufferung, während die Nennspannung von 10 V ihn für eine breite Palette von Niederspannungsanwendungen prädestiniert.
Haltbarkeit unter extremen Bedingungen: Verlässlichkeit, auf die Sie zählen können
Elektronische Bauteile sind oft Umwelteinflüssen ausgesetzt, die ihre Lebensdauer und Leistungsfähigkeit beeinträchtigen können. Insbesondere die Betriebstemperatur ist ein kritischer Faktor. Viele herkömmliche Elektrolytkondensatoren verlieren bei Temperaturen über 85°C rapide an Kapazität und ihre Lebensdauer verkürzt sich dramatisch. Der PXA 150/10 – ELKO-Polymere SMD hingegen ist für den Betrieb bis zu 105°C ausgelegt. Diese Eigenschaft macht ihn unverzichtbar für Anwendungen in beengten Gehäusen, in der Nähe von leistungsstarken Prozessoren oder Motoren, oder in mobilen Geräten, die verschiedenen klimatischen Bedingungen ausgesetzt sind. Die Polymer-Festkörpertechnologie minimiert zudem den hydrolytischen Zerfall, der bei flüssigen Elektrolyten auftreten kann, und garantiert somit eine außergewöhnlich lange und zuverlässige Lebensdauer.
SMD-Technologie für modernste Leiterplattenlayouts
Die Entwicklung moderner elektronischer Geräte schreitet rasant voran, was zu immer kleineren und dichter bestückten Leiterplatten führt. Die SMD-Bauweise des PXA 150/10 – ELKO-Polymere SMD mit seinen kompakten Abmessungen von 8 x 6,7 mm ist perfekt auf diese Anforderungen abgestimmt. Diese Bauform ermöglicht das automatische Bestücken von Leiterplatten im Reflow-Lötverfahren, was die Produktionskosten senkt und die Effizienz erhöht. Gleichzeitig ermöglicht die geringe Bauhöhe eine höhere Packungsdichte und flachere Designs, was für die Miniaturisierung von Vorteil ist.
Anwendungsbeispiele und die Rolle des PXA 150/10
In Schaltnetzteilen dient der PXA 150/10 zur Glättung der Ausgangsspannung nach der Gleichrichtung und zur Pufferung bei Lastspitzen. Dies sorgt für eine stabile Versorgungsspannung für die nachfolgenden Schaltungsteile. In Audio-Verstärkern kann er als Koppelkondensator oder in der Stromversorgung eingesetzt werden, um eine klare und unverfälschte Signalwiedergabe zu gewährleisten. Für Embedded-Systeme und Mikrocontroller-basierte Designs ist er unerlässlich zur Entkopplung der Stromversorgungspins, um Rauschen zu minimieren und die Stabilität der Datenverarbeitung zu sichern. Auch in der Automobilindustrie, wo Bauteile extremen Bedingungen standhalten müssen, findet der PXA 150/10 aufgrund seiner Robustheit und Temperaturbeständigkeit breite Anwendung.
FAQ – Häufig gestellte Fragen zu PXA 150/10 – ELKO-Polymere SMD, 150 uF, 10 V, 105°C, 8 x 6,7 mm
Was ist der Hauptvorteil eines Polymer-Elko-Kondensators gegenüber einem Standard-Elektrolytkondensator?
Der Hauptvorteil liegt in der deutlich stabileren Leistung über einen breiteren Temperaturbereich, insbesondere im Hinblick auf den äquivalenten Serienwiderstand (ESR). Polymer-Elkos behalten ihren niedrigen ESR auch bei niedrigen Temperaturen bei, während Standard-Elkos stark an Leistung verlieren. Zudem sind sie robuster gegenüber Temperaturwechseln und bieten eine längere Lebensdauer.
Ist der PXA 150/10 für den Einsatz in Hochfrequenzanwendungen geeignet?
Ja, aufgrund seines sehr niedrigen ESR-Wertes ist der PXA 150/10 hervorragend für Hochfrequenzanwendungen geeignet. Er kann schnelle Stromspitzen liefern und absorbiert effektiv hochfrequente Störungen, was ihn zu einer idealen Wahl für die Entkopplung von digitalen Schaltungen macht.
Kann der PXA 150/10 in Anwendungen eingesetzt werden, die höhere Spannungen als 10V benötigen?
Nein, die Nennspannung des PXA 150/10 beträgt 10V. Ein Überschreiten dieser Spannung kann zur Zerstörung des Kondensators führen. Für Anwendungen mit höheren Spannungen müssen entsprechende Kondensatoren mit höherer Nennspannung gewählt werden.
Wie unterscheiden sich die Abmessungen 8 x 6,7 mm in der Praxis?
Diese Abmessungen beziehen sich auf die Länge und Breite des SMD-Gehäuses. Die Höhe des Bauteils ist typischerweise ebenfalls ein wichtiger Parameter für die Platzierung auf der Leiterplatte. Die genaue Höhe ist herstellerspezifisch, aber diese Abmessungen deuten auf ein relativ kompaktes Bauteil hin, das sich gut für dichte Bestückungen eignet.
Was bedeutet die Angabe 105°C maximale Betriebstemperatur?
Dies gibt die höchste Temperatur an, bei der der Kondensator sicher und mit den spezifizierten elektrischen Eigenschaften betrieben werden kann. Ein Einsatz bei höheren Temperaturen kann die Lebensdauer drastisch verkürzen oder zu einem Ausfall führen. Die 105°C-Spezifikation ist deutlich robuster als die oft üblichen 85°C.
Welchen Vorteil bietet die Polymer-Festkörpertechnologie für die Zuverlässigkeit?
Die Polymer-Festkörpertechnologie ersetzt den flüssigen Elektrolyten traditioneller Elkos durch ein leitfähiges Polymer. Dies eliminiert das Risiko von Austrocknung, chemischer Degradation oder Auslaufen, was die Lebensdauer und Zuverlässigkeit von Polymer-Elkos signifikant erhöht, insbesondere unter anspruchsvollen Betriebsbedingungen wie hohen Temperaturen oder schnellen Lade-/Entladezyklen.
Ist der PXA 150/10 auch für analoge Schaltungen geeignet?
Ja, der PXA 150/10 kann auch in analogen Schaltungen eingesetzt werden, insbesondere dort, wo eine stabile Stromversorgung und gute Filterung gefragt sind. Seine geringen Verluste und die hohe Präzision der Kapazität machen ihn auch für anspruchsvolle Audio- oder Messschaltungen interessant.
