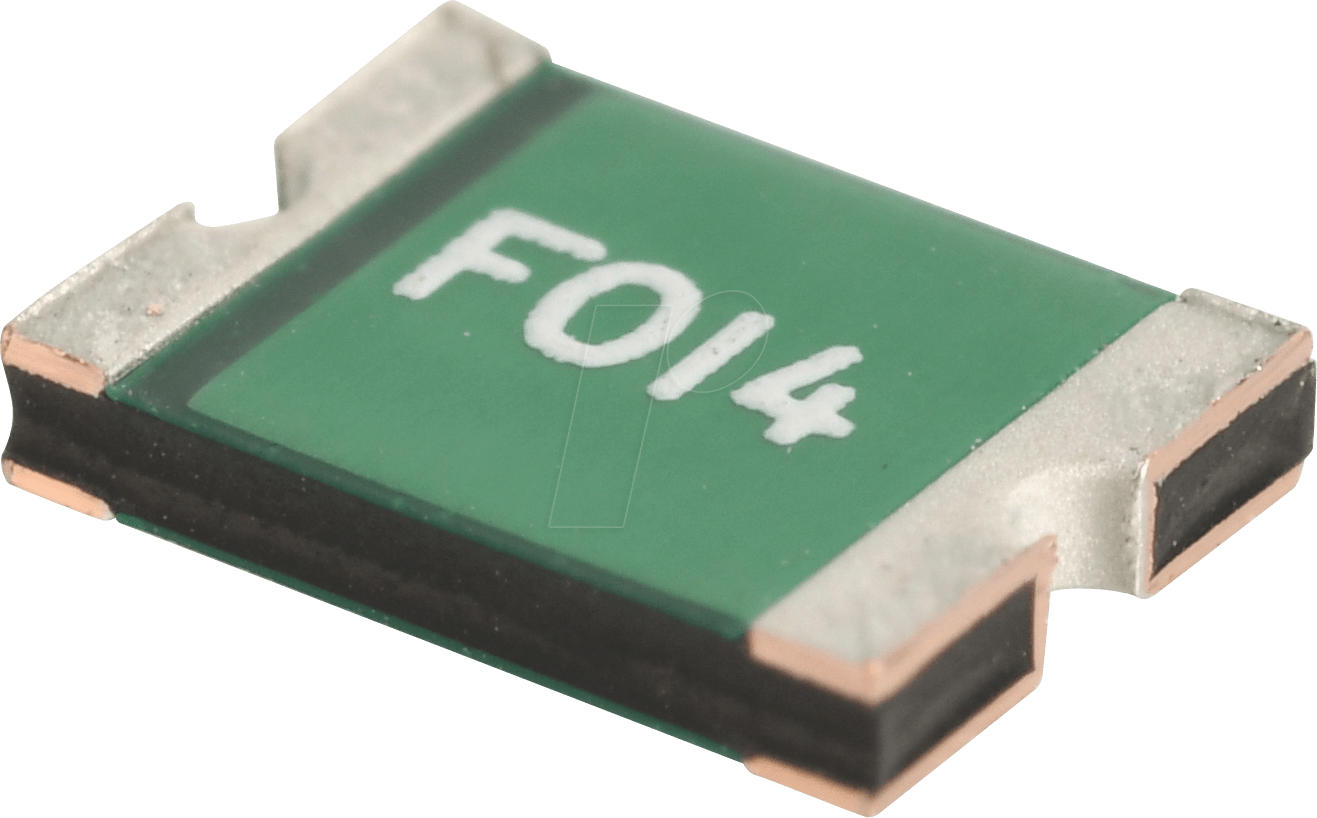

PTC FSMD15024R: Intelligenter Überlastschutz für Ihre Elektronik
Die PTC FSMD15024R ist eine rückstellbare PTC-Sicherung, die speziell dafür entwickelt wurde, empfindliche elektronische Schaltungen zuverlässig vor Überströmen und Kurzschlüssen zu schützen. Für Ingenieure, Techniker und Hobbyelektroniker, die höchste Ansprüche an die Sicherheit und Langlebigkeit ihrer Projekte stellen, bietet diese SMD-Sicherung eine überlegene Alternative zu herkömmlichen Einweg-Sicherungen. Sie gewährleistet einen kontinuierlichen Betrieb und minimiert Ausfallzeiten durch ihre intelligente, selbstrückstellende Funktionalität.
Warum die PTC FSMD15024R die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Schmelzsicherungen, die bei einer Überlastung permanent durchbrennen und ausgetauscht werden müssen, arbeitet die PTC FSMD15024R nach dem Prinzip des Widerstandsanstiegs. Bei normalen Betriebsströmen weist sie einen sehr geringen Widerstand auf und beeinflusst die Schaltung kaum. Tritt jedoch ein Überstrom auf, erwärmt sich das PTC-Material im Inneren der Sicherung durch den erhöhten Stromfluss. Diese Erwärmung führt zu einem exponentiellen Anstieg des Widerstands, der den Stromfluss effektiv begrenzt und die nachgeschaltete Schaltung schützt. Sobald die Fehlerursache behoben ist und die Temperatur sinkt, kehrt die Sicherung automatisch in ihren Niedrigwiderstandszustand zurück und gibt die Schaltung wieder frei. Dies spart nicht nur Kosten für Ersatzteile, sondern reduziert auch signifikant den Wartungsaufwand und die Ausfallzeiten, was sie zur wirtschaftlich und technisch fortschrittlichsten Lösung für den Überlastschutz macht.
Schlüsselfunktionen und Vorteile
- Automatische Rückstellung: Kein manueller Austausch nach Überlastung, was Ausfallzeiten minimiert und die Betriebskontinuität sicherstellt.
- Präziser Überstromschutz: Die Sicherung reagiert zuverlässig auf definierte Stromschwellen und schützt empfindliche Komponenten effektiv.
- Kompaktes SMD-Design (1812): Ermöglicht eine einfache Integration in moderne, platzsparende Leiterplattendesigns.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässigen Schutz unter vielfältigen Umgebungsbedingungen.
- Hohe Zuverlässigkeit und Langlebigkeit: Konzipiert für eine lange Lebensdauer auch bei wiederholten Schaltauslösungen.
- Reduzierte Betriebskosten: Wegfall von Ersatzsicherungen und minimierter Wartungsaufwand.
- Verbesserte Sicherheit: Verhindert effektiv Schäden an teuren elektronischen Bauteilen und minimiert Brandgefahren.
Technische Spezifikationen im Detail
Die PTC FSMD15024R ist für eine Nennspannung von 24V ausgelegt und hält einem maximalen Betriebsstrom von 1,5A stand. Bei Erreichen des Auslösestroms (Hold Current) erhöht sich ihr Widerstand signifikant, was den Stromfluss auf ein sicheres Minimum reduziert. Die Bauform ist im gängigen SMD-Format 1812 gehalten, welches eine hohe Packungsdichte auf Leiterplatten ermöglicht. Die Surge Current Rating spezifiziert, wie kurzzeitige Stromspitzen die Sicherung verkraftet, bevor eine Auslösung erfolgt oder sie Schaden nimmt. Das Material des PTC-Elements ist typischerweise ein Polymer-Verbundwerkstoff, der bei steigender Temperatur seinen Widerstand erhöht. Die Kennzeichnung „rückstellend“ unterstreicht die wiederverwendbare Natur dieser Schutzkomponente.
Umfassende Anwendungsbereiche
Diese rückstellbare PTC-Sicherung eignet sich hervorragend für eine breite Palette von Anwendungen in der Elektronikindustrie. Sie ist eine ideale Lösung für den Schutz von:
- Netzteilen und DC-DC-Wandlern
- Motorsteuerungen und Lüfterkreisen
- USB-Ports und Peripheriegeräten
- Audio- und Videogeräten
- Telekommunikationsausrüstung
- Automobil-Elektronik
- Industrielle Steuerungen
- Sicherheitssystemen
Ihre Fähigkeit, sich nach einer Überlastung selbst zurückzusetzen, macht sie besonders wertvoll in Systemen, bei denen ein manueller Eingriff schwierig oder unmöglich ist.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Rückstellbare PTC-Sicherung |
| Modellbezeichnung | FSMD15024R |
| Gehäuseform | SMD 1812 |
| Maximale Nennspannung (V) | 24 |
| Maximaler Betriebsstrom (A) | 1,5 |
| Auslösetemperatur (Hold Current) | Definierter Schwellenwert, der bei 1,5A liegt und bei Erreichen den Widerstand sprunghaft erhöht. |
| Material des PTC-Elements | Hochwertiger Polymer-Verbundwerkstoff für zuverlässige Widerstandsänderung. |
| Wiederherstellungsverhalten | Automatisch nach Entfernen der Fehlerursache und Abkühlung. |
| Einsatzbereich | Schutz von elektrischen und elektronischen Schaltungen vor Überstrom und Kurzschluss. |
| Umgebungs- und Betriebsbedingungen | Optimiert für den Einsatz in einer breiten Palette von Umwelttemperaturen und Feuchtigkeitsgraden. Spezifische Werte sind dem Datenblatt zu entnehmen. |
FAQ – Häufig gestellte Fragen zu PTC FSMD15024R – PTC-Sicherung, SMD 1812, 24V, 1,5A, rückstellend
Was bedeutet „rückstellend“ bei einer PTC-Sicherung?
Rückstellend bedeutet, dass die Sicherung nach einer Überlastung nicht permanent durchbrennt, sondern ihren ursprünglichen Zustand wieder einnimmt, sobald die Ursache des Überstroms behoben ist und die Sicherung abkühlt. Dies geschieht durch einen Anstieg ihres elektrischen Widerstands, der den Stromfluss begrenzt. Nach dem Abkühlen sinkt der Widerstand wieder und die Schaltung kann erneut betrieben werden.
Wie unterscheidet sich eine PTC-Sicherung von einer herkömmlichen Schmelzsicherung?
Eine herkömmliche Schmelzsicherung ist ein Einwegprodukt: Sie brennt bei Überlastung durch und muss physisch ausgetauscht werden. Eine PTC-Sicherung hingegen ist eine Schutzvorrichtung, die ihren Widerstand anpasst, um den Stromfluss zu begrenzen, und sich nach der Behebung des Fehlers selbst zurücksetzt. Dies macht PTC-Sicherungen wiederverwendbar und reduziert Wartungsaufwand und Kosten.
In welchen Situationen ist die PTC FSMD15024R besonders nützlich?
Sie ist besonders nützlich in Anwendungen, wo ein manueller Austausch einer durchgebrannten Sicherung schwierig oder unmöglich ist, beispielsweise in ferngesteuerten Geräten, automatisierten Systemen oder schwer zugänglichen Einbaulagen. Ebenso ist sie ideal für Schaltungen mit häufigen, kurzen Überlastungen, die bei herkömmlichen Sicherungen zu unnötigem Austausch führen würden.
Kann die PTC FSMD15024R einen Kurzschluss komplett verhindern?
Die PTC-Sicherung ist darauf ausgelegt, den Stromfluss bei einem Überstrom oder Kurzschluss stark zu reduzieren, um die nachgeschalteten Komponenten vor Beschädigung zu schützen. Sie kann jedoch einen Kurzschluss nicht im Sinne eines vollständigen Unterbrechens verhindern, sondern begrenzt den Schaden, indem sie den Stromfluss auf ein sicheres Niveau reduziert, bis die Fehlerursache behoben ist.
Welche Faktoren beeinflussen die Auslösezeit der PTC-Sicherung?
Die Auslösezeit, also die Zeit, die die Sicherung benötigt, um ihren Widerstand signifikant zu erhöhen, hängt vom Verhältnis zwischen dem Betriebsstrom und dem Auslösestrom (Hold Current) ab. Je höher der Überstrom im Verhältnis zum Nennstrom ist, desto schneller erwärmt sich das PTC-Material und desto schneller erfolgt die Auslösung. Auch die Umgebungstemperatur spielt eine Rolle.
Was bedeutet das SMD 1812-Format?
SMD steht für Surface Mount Device, was bedeutet, dass die Sicherung direkt auf die Oberfläche einer Leiterplatte gelötet wird. Das Format 1812 beschreibt die physischen Abmessungen der Sicherung: 18 steht für die Länge in Hundertstel Zoll (ungefähr 4,57 mm) und 12 für die Breite in Hundertstel Zoll (ungefähr 3,05 mm). Dieses Format ist weit verbreitet und gut für automatisierte Bestückungsprozesse geeignet.
Wo finde ich detaillierte technische Datenblätter für die PTC FSMD15024R?
Detaillierte technische Datenblätter, die alle spezifischen Parameter wie Surge Current Rating, maximale Betriebstemperatur, Widerstandswerte in verschiedenen Zuständen und Langzeitstabilität enthalten, finden Sie auf der Produktseite oder im technischen Support-Bereich auf Lan.de. Diese Dokumente sind unerlässlich für die genaue Auslegung Ihrer Schaltungen.
