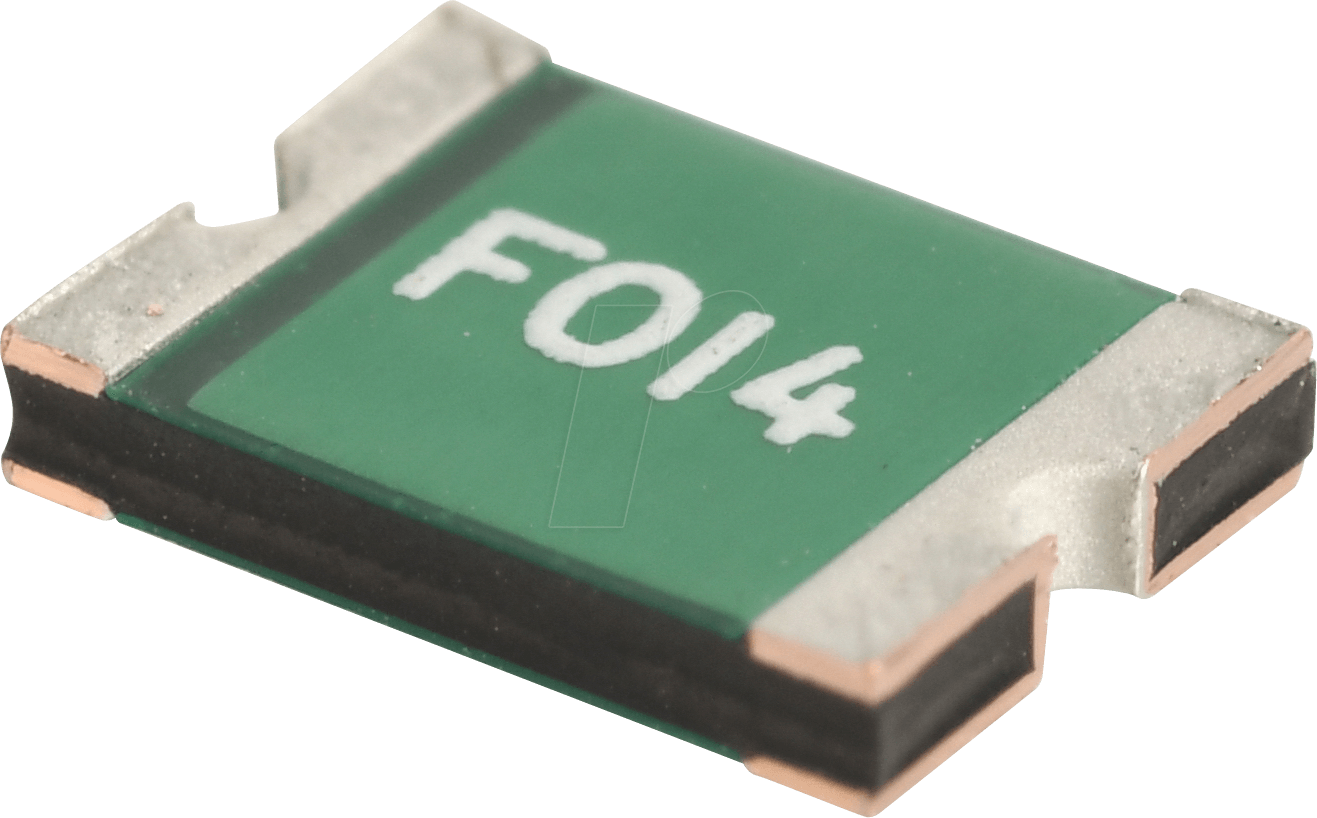

PTC FSMD125R – PTC-Sicherung, SMD 1812, 6V, 1,25A, rückstellend

Schutz vor Überstrom: Die PTC FSMD125R – Ihre intelligente Lösung für elektronische Schaltungen

Elektronische Geräte und Schaltungen sind anfällig für unerwartete Überstromereignisse, die zu Bauteilbeschädigung, Datenverlust und im schlimmsten Fall zu Brandgefahr führen können. Die PTC FSMD125R – eine rückstellbare Sicherung im SMD 1812 Formfaktor mit 6V Nennspannung und 1,25A Nennstrom – bietet präventiven und zuverlässigen Schutz für eine Vielzahl von Anwendungen. Entwickelt für Ingenieure, Entwickler und Techniker, die höchste Sicherheit und Effizienz in ihren Designs fordern, ist diese PTC-Sicherung die überlegene Wahl gegenüber herkömmlichen Einweg-Schmelzsicherungen, da sie nach der Auslösung automatisch wieder in ihren leitenden Zustand zurückkehrt und so die Lebensdauer und Zuverlässigkeit Ihrer Systeme verlängert.

Die Vorteile der PTC FSMD125R im Überblick

Herkömmliche Sicherungen erfüllen zwar ihren Zweck, müssen jedoch nach jeder Überlastung physisch ausgetauscht werden. Dies ist nicht nur umständlich, sondern kann auch zu ungeplanten Ausfallzeiten führen. Die PTC FSMD125R hingegen bietet eine intelligente und fortschrittliche Schutzfunktion:

• Automatische Rückstellung: Nach der Beseitigung der Fehlerursache kehrt die Sicherung selbstständig in ihren ursprünglichen, leitenden Zustand zurück. Dies reduziert Wartungsaufwand und Kosten erheblich.
• Präzise Auslösecharakteristik: Die Sicherung reagiert zuverlässig auf definierte Stromstärken und schützt so empfindliche Komponenten effektiv vor Beschädigung.
• Kompakter SMD-Formfaktor: Das SMD 1812 Gehäuse ermöglicht eine problemlose Integration in moderne, platzsparende Schaltungsdesigns und ist für automatisierte Bestückungsprozesse optimiert.
• Hohe Zuverlässigkeit und Langlebigkeit: Im Gegensatz zu Schmelzsicherungen, die nach einmaligem Einsatz defekt sind, behält die PTC FSMD125R ihre Schutzfunktion über zahlreiche Auslösezyklen bei.
• Breites Anwendungsspektrum: Von Verbraucherelektronik über Industrieanwendungen bis hin zu mobilen Geräten bietet die FSMD125R einen universellen und effektiven Schutz.

Detaillierte Spezifikationen und Konstruktionsmerkmale

Die PTC FSMD125R ist ein hochentwickeltes Bauteil, das auf bewährter Polymer-basiertem PTC-Technologie (Positive Temperature Coefficient) beruht. Das Funktionsprinzip ist einfach, aber genial: Im Normalbetrieb hat das PTC-Material einen geringen elektrischen Widerstand. Bei einem Überstrom erwärmt sich das Material durch den Joule’schen Widerstand schnell. Diese Erwärmung führt zu einer drastischen Erhöhung des Widerstandes, wodurch der Stromfluss effektiv auf ein sicheres Niveau begrenzt wird. Sobald der Stromfluss reduziert wird und das Bauteil abkühlen kann, sinkt der Widerstand wieder, und die Schaltung ist wieder betriebsbereit.

Die Wahl des SMD 1812 Formfaktors ist kein Zufall. Dieses standardisierte Gehäuseformat hat sich in der Oberflächenmontagetechnik (SMT) als äußerst praktikabel erwiesen. Es ermöglicht eine dichte Bestückung auf Leiterplatten (PCBs) und ist vollständig kompatibel mit den meisten automatisierten Fertigungsprozessen, was die Produktionskosten senkt und die Effizienz steigert.

Technische Spezifikationen der PTC FSMD125R

Eigenschaft	Wert / Beschreibung
Produkttyp	PTC-Sicherung, rückstellbar
Formfaktor	SMD 1812
Nennspannung (Vmax)	6V DC
Nennstrom (In)	1,25A
Haltestrom (Ih)	~ 1,25A (typischer Wert, abhängig von Umgebungstemperatur)
Auslösetemperatur (Tstart)	Typischerweise zwischen 70°C und 100°C
Maximale Strombelastbarkeit (Imax)	Deutlich höher als Nennstrom, um schnelle Auslösung zu gewährleisten
Material des Leiterelements	Polymer-basiertes PTC-Material
Gehäusematerial	Standard SMD-Kunststoff (oft thermisch stabil und flammhemmend)
Betriebstemperaturbereich	Typischerweise -40°C bis +85°C
Einsatzumgebung	Ideal für Niedervolt-Anwendungen, Schutz von USB-Ports, Batterieladungen, kleinen Motoren und Sensoren.
Zulassungen	Entspricht gängigen Industriestandards für elektronische Bauteile (spezifische Zulassungen können je nach Hersteller variieren).

Einsatzbereiche und Anwendungsbeispiele

Die Vielseitigkeit der PTC FSMD125R macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Ihre Fähigkeit, sich nach einem Überstromereignis selbst zurückzusetzen, ist besonders vorteilhaft in Anwendungen, bei denen ein manueller Eingriff nicht praktikabel oder erwünscht ist.

• Schutz von USB-Schnittstellen: Viele moderne Geräte verwenden USB-Ports für Datenübertragung und Stromversorgung. Eine PTC-Sicherung wie die FSMD125R kann effektiv Kurzschlüsse oder Überlastungen am USB-Port verhindern und so sowohl das angeschlossene Gerät als auch die USB-Quelle schützen.
• Batteriemanagementsysteme: In mobilen Geräten, Laptops oder elektrischen Werkzeugen schützt die PTC-Sicherung die Batterie vor Überstrom, der durch Kurzschlüsse oder fehlerhafte Ladevorgänge entstehen kann. Die automatische Rückstellung sorgt dafür, dass das Gerät nach Beseitigung des Problems schnell wieder einsatzbereit ist.
• Kleinmotoren und Lüfter: Überlastung von kleinen Gleichstrommotoren, wie sie in Lüftern, Pumpen oder Spielzeug vorkommen, kann schnell zu deren Beschädigung führen. Die FSMD125R bietet hier einen zuverlässigen Schutz und verhindert teure Reparaturen.
• Sensorschaltungen: Empfindliche Sensoren in Industrieanlagen, Automobilen oder Haushaltsgeräten können durch unerwartete Stromspitzen beschädigt werden. Die PTC-Sicherung sorgt für einen konstanten und sicheren Betrieb dieser kritischen Komponenten.
• Schutz von Datenleitungen: In bestimmten Kommunikationsgeräten können Überströme auf Datenleitungen zu Datenkorruption führen. Die FSMD125R kann hier als zusätzliche Sicherheitsebene fungieren.

Vorteile gegenüber herkömmlichen Schmelzsicherungen

Die Entscheidung für eine PTC-Sicherung wie die FSMD125R anstelle einer herkömmlichen Schmelzsicherung bietet signifikante Vorteile, die sich direkt auf die Zuverlässigkeit, die Wartungskosten und die Benutzerfreundlichkeit Ihrer Produkte auswirken:

• Wiederverwendbarkeit: Der offensichtlichste Vorteil ist die automatische Rückstellfunktion. Eine Schmelzsicherung muss nach jedem Auslösen ersetzt werden, was zu Ausfallzeiten und Ersatzteilkosten führt. Die PTC-Sicherung hingegen kann unzählige Male auslösen und sich zurücksetzen, solange die Ursache des Überstroms behoben wird.
• Reduzierte Wartung: In Produkten, die schwer zugänglich sind oder eine hohe Verfügbarkeit erfordern, entfällt die Notwendigkeit des Austauschens von Sicherungen. Dies spart Servicekosten und vermeidet Ausfallzeiten, die durch einen fehlenden Zugang zu Ersatzsicherungen entstehen könnten.
• Vereinfachte Konstruktion: Durch den Wegfall von Sicherungshaltern und die Reduzierung der Notwendigkeit eines Ersatzteillagers vereinfacht sich das Design und die Stückliste. Dies kann zu einer kleineren und leichteren Bauweise führen.
• Konsistente Leistung: Während Schmelzsicherungen altern und ihre Auslösecharakteristik sich über die Zeit ändern kann, bietet die PTC-Sicherung eine konsistente und vorhersagbare Leistung über ihre gesamte Lebensdauer.

FAQ – Häufig gestellte Fragen zu PTC FSMD125R – PTC-Sicherung, SMD 1812, 6V, 1,25A, rückstellend

Was bedeutet „PTC“ und wie funktioniert die Sicherung?

PTC steht für „Positive Temperature Coefficient“. Das bedeutet, dass der elektrische Widerstand des Materials mit steigender Temperatur zunimmt. Im Normalbetrieb ist der Widerstand gering. Bei einem Überstrom erwärmt sich das PTC-Material durch den Stromfluss stark, wodurch sein Widerstand exponentiell ansteigt und den Stromfluss auf ein sicheres Minimum reduziert. Sobald die Fehlerursache behoben ist und das Bauteil abkühlt, sinkt der Widerstand wieder, und die Schaltung kann erneut betrieben werden.

In welchen Anwendungen ist die PTC FSMD125R besonders gut geeignet?

Die PTC FSMD125R ist ideal für Niedervolt-Anwendungen, die einen zuverlässigen Überstromschutz benötigen. Dies umfasst typische Einsatzgebiete wie den Schutz von USB-Ports, die Absicherung von Batterieladeschaltungen, den Schutz von Kleinmotoren und Lüftern, sowie die Absicherung von Sensoren in verschiedenen elektronischen Geräten.

Was ist der Unterschied zwischen Nennstrom (In) und Haltestrom (Ih)?

Der Nennstrom (In) ist der maximale Dauerstrom, den die Sicherung unter normalen Betriebsbedingungen leiten kann, ohne auszulösen. Der Haltestrom (Ih) ist der Strom, bei dem die Sicherung unter bestimmten Bedingungen (z.B. einer bestimmten Umgebungstemperatur) beginnt, sich aufzuheizen und ihren Widerstand zu erhöhen. Der Haltestrom liegt typischerweise nahe dem Nennstrom, aber immer etwas darunter, um eine sichere Auslösung zu gewährleisten.

Kann die PTC FSMD125R nach einer Auslösung sofort wieder eingesetzt werden?

Ja, die PTC-Sicherung ist rückstellbar. Sobald die Ursache des Überstroms behoben ist (z.B. ein Kurzschluss entfernt wurde), kühlt die Sicherung ab und kehrt automatisch in ihren leitenden Zustand zurück. Es ist jedoch ratsam, nach einer Auslösung die Ursache zu identifizieren und zu beheben, um eine dauerhafte Überlastung zu vermeiden.

Wie lange hält die PTC FSMD125R, wenn sie mehrmals auslöst?

PTC-Sicherungen sind für eine hohe Anzahl von Auslöse- und Rückstellzyklen ausgelegt. Die genaue Lebensdauer hängt von verschiedenen Faktoren ab, wie z.B. der Intensität und Dauer der Überstromereignisse sowie der Betriebstemperatur. In den meisten Fällen bietet sie jedoch eine deutlich längere Lebensdauer und Zuverlässigkeit als herkömmliche Schmelzsicherungen.

Muss ich bei der Montage im SMD-Prozess auf Besonderheiten achten?

Die PTC FSMD125R im SMD 1812 Formfaktor ist für Standard-SMT-Lötverfahren konzipiert. Achten Sie auf die korrekten Löttemperaturen und -zeiten gemäß den Spezifikationen des Lötpastenherstellers und des PTC-Sicherungsherstellers, um eine Beschädigung des Bauteils durch übermäßige Wärme während des Lötprozesses zu vermeiden.

Was passiert, wenn der Strom die maximale Strombelastbarkeit (Imax) überschreitet?

Die maximale Strombelastbarkeit (Imax) gibt den Strom an, bei dem die Sicherung sehr schnell auslöst und den Stromfluss sicher unterbricht. Wenn dieser Wert überschritten wird, schaltet die Sicherung extrem schnell, um die angeschlossene Schaltung vor größeren Schäden zu schützen. Das genaue Verhalten ist jedoch stark von der Stromstärke und der Dauer des Stromflusses abhängig.

Marke	FUZETEC
