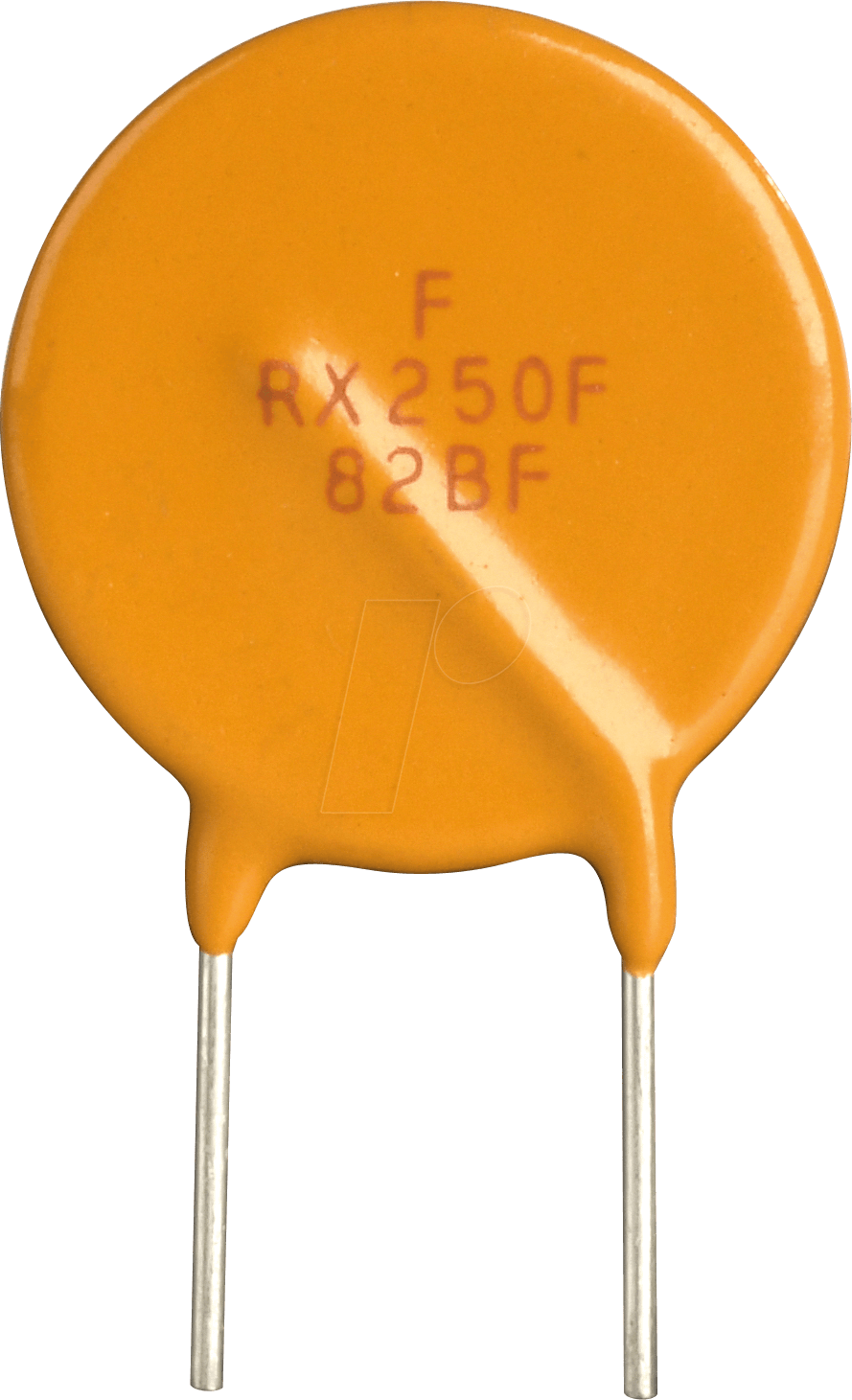

Zuverlässiger Überlastschutz für anspruchsvolle Elektronikanwendungen: PTC FRX25060F
Schützen Sie Ihre empfindlichen elektronischen Schaltungen zuverlässig vor schädlichen Überströmen und Kurzschlüssen mit der PTC FRX25060F, einer rückstellbaren Sicherung, die speziell für höchste Ansprüche entwickelt wurde. Diese Komponente ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine sichere und langlebige Absicherung für ihre Geräte benötigen, ohne Kompromisse bei der Performance eingehen zu müssen.
Die überlegene Wahl für fortschrittlichen Schaltungsschutz
Im Vergleich zu herkömmlichen Einweg-Sicherungen, die nach einer Überlastung ersetzt werden müssen, bietet die PTC FRX25060F einen entscheidenden Vorteil: ihre Rückstellbarkeit. Nach der Beseitigung der Fehlerursache kehrt die Sicherung automatisch in ihren leitenden Zustand zurück, was Ausfallzeiten minimiert und Betriebskosten senkt. Ihre radiale Bauform ermöglicht eine einfache Integration in Printplattenlayouts, während die spezifizierten Werte von 60V und 2,5A einen breiten Anwendungsbereich abdecken, von Stromversorgungen bis hin zu Motorschutzschaltungen.
Vorteile und Leistungsmerkmale der PTC FRX25060F
- Automatische Rückstellung: Nach einer Überlastung kehrt die Sicherung eigenständig in ihren Normalzustand zurück, was manuelle Eingriffe und Ersatzteile überflüssig macht.
- Zuverlässiger Überstromschutz: Bietet effektiven Schutz vor schädlichen Stromspitzen und Kurzschlüssen, um die Lebensdauer Ihrer Komponenten zu verlängern.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 60V ist sie für eine Vielzahl von Niederspannungsanwendungen geeignet.
- Präzise Strombegrenzung: Die Nennstromstärke von 2,5A sorgt für eine exakte Absicherung und verhindert Schäden durch Überlastung.
- Radiale Bauform: Ermöglicht eine unkomplizierte Montage auf Leiterplatten und optimiert den Platzbedarf.
- Lange Lebensdauer: Die robuste Konstruktion und das temperaturabhängige Widerstandsverhalten gewährleisten eine hohe Zuverlässigkeit über viele Zyklen hinweg.
- Energieeffizienz: Im Normalbetrieb ist der Widerstand der PTC-Sicherung sehr gering, was minimale Energieverluste bedeutet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | PTC-Sicherung (Positive Temperature Coefficient) |
| Modellbezeichnung | FRX25060F |
| Bauform | Radial |
| Maximale Betriebsspannung (AC/DC) | 60V |
| Nennstrom (A) | 2.5A |
| Auslösetemperatur (Typisch) | Keine spezifische Auslösetemperatur angegeben, da das Prinzip auf dem Temperaturanstieg bei Stromfluss basiert. Die Aktivierung erfolgt bei Erreichen eines Schwellenstroms, der zu einer schnellen Widerstandserhöhung führt. |
| Haltestrom (Maximal) | Konzipiert für den Nennstrom von 2.5A. Werte darüber hinaus führen zur Aktivierung. |
| Widerstand (kalt, Maximal) | Typischerweise im Bereich von wenigen Ohm (z.B. < 2 Ohm), um minimale Verluste im Normalbetrieb zu gewährleisten. |
| Ansprechzeit | Sehr schnell, abhängig von der Höhe des Überstroms. Erreicht den hochohmigen Zustand innerhalb von Millisekunden nach Überschreitung des Schwellenstroms. |
| Materialeigenschaften | Gehäuse aus flammhemmendem Kunststoff (typischerweise PPS oder ähnliche Hochleistungspolymere), leitende Elemente auf Keramikbasis (leitfähige Polymere). Diese Materialien gewährleisten eine hohe thermische Stabilität und mechanische Belastbarkeit. |
| Betriebstemperaturbereich | Konzipiert für den Betrieb in einem breiten Temperaturbereich von typischerweise -40°C bis +85°C, um eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Zulassungen und Normen | Entspricht gängigen Sicherheitsstandards für elektronische Komponenten, spezifische Zertifizierungen sind je nach Hersteller und Modell zu prüfen (z.B. UL, CSA, VDE). |
Anwendungsgebiete der PTC FRX25060F
Die PTC FRX25060F findet breite Anwendung in folgenden Bereichen:
- Stromversorgungen: Schutz von Schaltnetzteilen, linearen Spannungsreglern und DC/DC-Wandlern vor Überlast und Kurzschlüssen.
- Motorsteuerungen: Absicherung von Gleichstrommotoren und bürstenlosen Motoren in industriellen und verbraucherseitigen Geräten.
- Computer und Peripherie: Schutz von Hauptplatinen, Grafikkarten und externen Speichermedien.
- Audio- und Videogeräte: Sicherung von Endstufen, Netzteilen und Signalverarbeitungsschaltungen.
- Industrielle Automatisierung: Zuverlässiger Schutz von Sensoren, Aktoren und Steuerungseinheiten.
- Telekommunikation: Absicherung von Sende- und Empfangseinheiten sowie Netzwerkinfrastruktur.
- Hobby- und Entwicklungsplatinen: Sichere Prototypenentwicklung und Schutz von selbstgebauten Projekten.
FAQ – Häufig gestellte Fragen zu PTC FRX25060F – PTC-Sicherung, radial, 60V, 2,5A, rückstellend
Was genau ist eine PTC-Sicherung und wie funktioniert sie?
Eine PTC-Sicherung (Positive Temperature Coefficient) ist ein thermischer Schutzschalter, der seinen Widerstand in Abhängigkeit von der Temperatur ändert. Im Ruhezustand hat sie einen sehr geringen Widerstand und lässt den Nennstrom ungehindert passieren. Steigt der Stromfluss durch einen Fehler (z.B. Überlastung oder Kurzschluss) an, erwärmt sich das PTC-Element. Oberhalb einer bestimmten Temperatur steigt der Widerstand schlagartig um mehrere Größenordnungen an, was den Stromfluss effektiv begrenzt und die nachgeschaltete Schaltung schützt. Nach Beseitigung der Fehlerursache und Abkühlung des PTC-Elements sinkt der Widerstand wieder ab, und die Sicherung ist wieder einsatzbereit.
Was bedeutet die Angabe „rückstellend“?
Die Angabe „rückstellend“ bedeutet, dass die PTC-Sicherung nach einer Auslösung – also nach einem Überstromereignis, das zu einer starken Erhitzung und einem Anstieg des Widerstands geführt hat – automatisch wieder in ihren leitenden Zustand übergeht, sobald die Stromstärke auf ein sicheres Niveau gesunken ist und das Bauteil abgekühlt ist. Dies unterscheidet sie von herkömmlichen Schmelzsicherungen, die nach einer Auslösung physisch ersetzt werden müssen.
Für welche Anwendungen ist die PTC FRX25060F mit 60V und 2,5A besonders geeignet?
Diese spezifische Ausführung der PTC FRX25060F mit einer maximalen Betriebsspannung von 60V und einem Nennstrom von 2,5A eignet sich hervorragend für eine Vielzahl von Niederspannungsanwendungen. Dazu gehören typische Stromversorgungen für elektronische Geräte, Schutz von Motoren in Haushaltsgeräten oder Werkzeugen, Absicherung von Leiterplatten in PCs oder Unterhaltungselektronik sowie in vielen Bereichen der industriellen Steuerungstechnik, wo moderate Spannungs- und Stromwerte im Vordergrund stehen.
Wie unterscheidet sich die radiale Bauform von der axialen Bauform und welche Vorteile hat sie?
Die radiale Bauform kennzeichnet sich durch Anschlussdrähte, die parallel nebeneinander auf derselben Seite des Bauteils austreten. Dies ermöglicht eine sehr einfache Bestückung und Lötung auf Leiterplatten, da die Drähte durch Bohrlöcher geführt werden. Im Gegensatz dazu treten bei axialer Bauform die Anschlussdrähte an gegenüberliegenden Seiten des Gehäuses aus, was oft für Durchsteckmontage (THT) oder manchmal auch für Oberflächenmontage (SMD) mit speziellen Lötverfahren verwendet wird. Die radiale Bauform der FRX25060F erleichtert somit oft die automatische Bestückung und spart Platz auf der Leiterplatte.
Wie lange hält eine PTC-Sicherung?
Die Lebensdauer einer PTC-Sicherung ist prinzipiell sehr lang und wird nicht durch die Anzahl der Auslösungen bestimmt, solange diese innerhalb der spezifizierten Parameter erfolgen. Im Gegensatz zu thermischen Überlastschaltern, die mechanischen Verschleiß haben, basieren PTCs auf Materialeigenschaften. Die Hauptfaktoren, die die Lebensdauer beeinflussen können, sind extreme Betriebsbedingungen (weit außerhalb des spezifizierten Temperaturbereichs oder wiederholte Belastungen nahe der Zerstörungsgrenze) oder chemische Einwirkungen. Unter normalen Betriebsbedingungen kann eine PTC-Sicherung praktisch eine unbegrenzte Anzahl von Aus- und Rückstellzyklen durchlaufen.
Kann die PTC FRX25060F als vollständiger Ersatz für eine Schmelzsicherung dienen?
Ja, in vielen Fällen kann die PTC FRX25060F als ein fortschrittlicherer und wartungsärmerer Ersatz für eine traditionelle Schmelzsicherung dienen, insbesondere wenn die Fähigkeit zur automatischen Rückstellung gewünscht ist. Es ist jedoch wichtig sicherzustellen, dass die Nennspannung und der Nennstrom der PTC-Sicherung den Anforderungen der zu schützenden Schaltung entsprechen und die Charakteristik der PTC (z.B. Ansprechverhalten bei Überstrom) für die spezifische Anwendung geeignet ist. Bei sicherheitskritischen Anwendungen, die eine exakte und sofortige Auslösung erfordern, können spezielle Schmelzsicherungen weiterhin bevorzugt werden.
Was passiert, wenn die PTC FRX25060F über einen längeren Zeitraum mit einem Strom belastet wird, der knapp unterhalb ihres Nennstroms liegt?
Wenn die PTC FRX25060F über einen längeren Zeitraum mit einem Strom belastet wird, der knapp unterhalb ihres Nennstroms von 2,5A liegt, wird sie sich erwärmen. Diese Erwärmung ist ein normaler Betriebszustand, solange die Temperatur innerhalb des zulässigen Betriebstemperaturbereichs bleibt und das Bauteil nicht dauerhaft überhitzt. Der Widerstand der PTC steigt mit zunehmender Temperatur an, und sie kann sich stabil auf einem höheren Widerstandswert einpendeln, der aber immer noch eine leitende Funktion erfüllt. Entscheidend ist, dass die Temperatur niemals den Punkt erreicht, an dem der Widerstand sprunghaft ansteigt (Auslösetemperatur).
