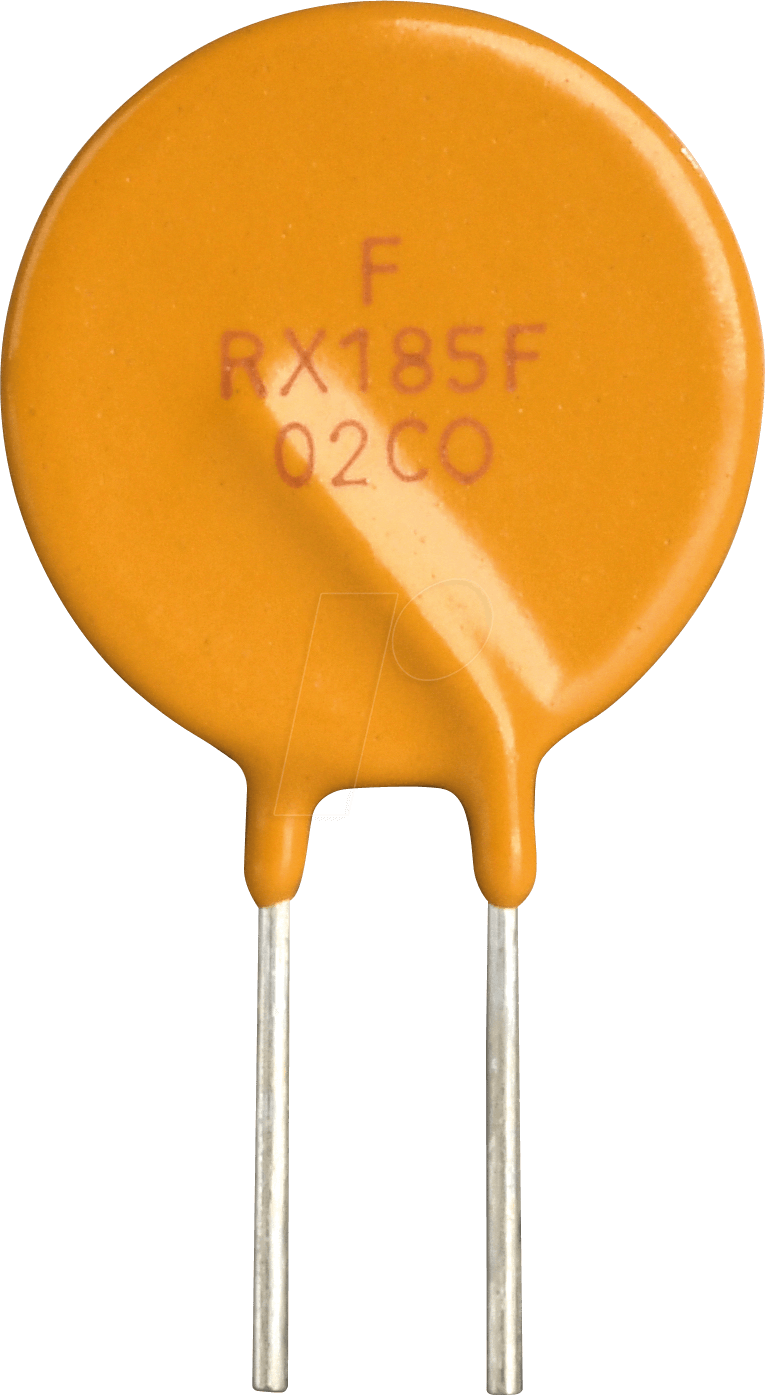

Zuverlässiger Überlastungsschutz für sensible Elektronik: PTC FRX18560F
Suchen Sie nach einer effizienten und sicheren Methode, um empfindliche elektronische Komponenten vor schädlichen Überstromereignissen zu schützen? Die PTC FRX18560F rückstellende PTC-Sicherung ist die ideale Lösung für Ingenieure, Entwickler und Heimwerker, die eine robuste und automatische Schutzfunktion in ihren Schaltungen benötigen, ohne aufwendige manuelle Eingriffe nach einer Auslösung.
Die überlegene Wahl: PTC FRX18560F vs. Standard-Sicherungen
Im Gegensatz zu herkömmlichen Schmelzsicherungen, die bei Überlastung permanent ausfallen und ersetzt werden müssen, bietet die PTC FRX18560F eine innovative, rückstellende Schutztechnologie. Dies bedeutet, dass die Sicherung nach Abklingen des Fehlers automatisch in ihren Normalzustand zurückkehrt, was zu einer höheren Zuverlässigkeit, reduzierten Wartungskosten und minimierten Ausfallzeiten führt. Die radialen Anschlüsse der FRX18560F ermöglichen zudem eine einfache und sichere Integration in Leiterplatten-Layouts.
Anwendungsbereiche und Einsatzmöglichkeiten
Die PTC FRX18560F ist ein vielseitiges Bauteil, das sich hervorragend für eine breite Palette von Anwendungen eignet, bei denen ein zuverlässiger Überstromschutz unerlässlich ist. Ihre Spezifikationen – 60V Nennspannung und 1,85A Haltestrom – prädestinieren sie für den Einsatz in:
- Netzteilen und Ladegeräten: Schutz vor Kurzschlüssen und Überlastungen, die Schäden an der Stromversorgung oder dem angeschlossenen Gerät verursachen könnten.
- Computer- und IT-Hardware: Absicherung von Motherboards, Grafikkarten und anderen Komponenten gegen Spannungsspitzen und Stromfehler.
- Verbraucherelektronik: Ob in Audio-Geräten, Haushaltsgeräten oder Spielkonsolen – die FRX18560F sorgt für Sicherheit und Langlebigkeit.
- Industrielle Steuerungen: Zuverlässiger Schutz inAutomatisierungssystemen und industriellen Schaltkreisen, wo Ausfallzeiten kostspielig sind.
- Kfz-Elektronik: Absicherung von Schaltungen im Automobilbereich, wo Temperaturbeständigkeit und Vibrationstoleranz gefragt sind.
- Telekommunikationssysteme: Gewährleistung der Stabilität und Sicherheit in Netzwerkausrüstung und Kommunikationsgeräten.
Technische Vorteile der PTC FRX18560F
Die PTC FRX18560F zeichnet sich durch mehrere Schlüsselmerkmale aus, die sie zu einer bevorzugten Wahl für anspruchsvolle Schaltungsdesigns machen:
- Schnelle Reaktionszeit: Die Sicherung reagiert schnell auf plötzliche Überstromereignisse und schützt so effektiv die angeschlossenen Komponenten.
- Selbstschutz-Mechanismus: Bei Überschreitung des zulässigen Stroms erhöht sich der Widerstand des PTC-Elements rapide, was den Stromfluss begrenzt und die Schaltung schützt.
- Automatisches Rücksetzen: Nach einer Überlastung und anschließender Abkühlung kehrt die Sicherung automatisch in ihren leitenden Zustand zurück, was manuelle Eingriffe überflüssig macht.
- Hohe Zuverlässigkeit: Das robuste Design und die bewährte Technologie gewährleisten eine lange Lebensdauer und konstante Leistung.
- Kompakte Bauform: Die radialen Anschlüsse und die geringe Größe ermöglichen eine platzsparende Integration auf Leiterplatten.
- Breiter Temperaturbereich: Konzipiert für den Betrieb unter verschiedenen Umgebungsbedingungen.
Detaillierte Produktmerkmale
| Eigenschaft | Details |
|---|---|
| Produkttyp | Rückstellende PTC-Sicherung (Positive Temperature Coefficient) |
| Modellbezeichnung | FRX18560F |
| Bauform | Radial bedrahtet |
| Maximale Systemspannung | 60V DC/AC |
| Haltestrom (I_Hold) | 1,85A |
| Auslösezeit (typisch bei 2x I_Hold) | Schnelle Ansprechzeit, spezifiziert im Datenblatt des Herstellers für präzise Auslegungszwecke. Bietet Schutz, bevor kritische Bauteile beschädigt werden. |
| Widerstand im Ruhezustand (R_min) | Niedrig, optimiert für minimale Spannungsabfälle im Normalbetrieb. |
| Widerstand im ausgelösten Zustand (R_max) | Signifikant erhöht, um den Stromfluss effektiv zu begrenzen. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, je nach spezifischer Ausführung und Herstellerangaben. Gewährleistet Zuverlässigkeit unter wechselnden Umgebungsbedingungen. |
| Gehäusematerial | Flammhemmendes Polymer (UL94 V-0 Klassifizierung üblich), bietet zusätzliche Sicherheit. |
| Anschlussart | Radiale Lötösen für einfache Durchsteckmontage (THT – Through-Hole Technology). |
| Zulassungen | Entspricht gängigen Sicherheitsstandards wie UL, CSA und TÜV für den Einsatz in weltweiten Märkten. |
Wichtige Leistungskennzahlen und deren Bedeutung
Die PTC FRX18560F ist mehr als nur eine Sicherung; sie ist ein intelligenter Schutzmechanismus, der auf physikalischen Prinzipien beruht. Das Herzstück ist das PTC-Material, dessen elektrischer Widerstand sich mit steigender Temperatur exponentiell erhöht. In einer elektronischen Schaltung fließt im Normalbetrieb ein definierter Strom, der eine geringe Menge an Wärme erzeugt. Der Widerstand der PTC FRX18560F bleibt dabei niedrig, was minimale Verluste bedeutet.
Bei einem Überstromereignis – sei es durch einen Kurzschluss, eine Fehlfunktion eines Bauteils oder eine externe Spannungsspitze – steigt der Stromfluss schlagartig an. Dieser erhöhte Strom führt zu einer raschen Erwärmung des PTC-Materials. Sobald eine bestimmte Schalttemperatur überschritten wird, beginnt der Widerstand des Elements dramatisch anzusteigen. Dieser Widerstandsanstieg wirkt wie eine automatische „Drosselklappe“ für den Strom.
Der Strom wird so weit reduziert, dass die angeschlossene Schaltung vor schädlichen Überlastungen geschützt ist. Kritische Komponenten wie Mikrocontroller, Sensoren oder Leistungsbauteile werden so vor irreparablen Schäden bewahrt. Sobald die Ursache für den Überstrom behoben ist und die Schaltung abkühlt, sinkt der Widerstand des PTC-Elements wieder auf seinen niedrigen Ruhezustand zurück. Dies ermöglicht der Schaltung, ohne manuellen Eingriff wieder normal zu funktionieren. Diese Fähigkeit zur Selbstwiederherstellung macht die FRX18560F zu einer besonders wartungsarmen und zuverlässigen Komponente.
FAQ – Häufig gestellte Fragen zu PTC FRX18560F – PTC-Sicherung, radial, 60V, 1,85A, rückstellend
Was bedeutet „PTC“ und „rückstellend“?
„PTC“ steht für Positive Temperature Coefficient (positiver Temperaturkoeffizient). Dies beschreibt das Material, dessen elektrischer Widerstand mit steigender Temperatur zunimmt. „Rückstellend“ bedeutet, dass die Sicherung nach einer Überlastung, sobald die Ursache behoben ist und sie abkühlt, automatisch in ihren ursprünglichen leitenden Zustand zurückkehrt und nicht ersetzt werden muss.
Ist die PTC FRX18560F für alle Arten von Überstrom geschützt?
Ja, die PTC FRX18560F schützt vor übermäßigen Stromflüssen, die durch Kurzschlüsse, fehlerhafte Komponenten oder Überlastung entstehen können. Sie ist jedoch nicht als Überspannungsschutz im Sinne eines Varistors oder Überspannungsableiters gedacht, der primär auf Spannungsspitzen reagiert.
Wie unterscheidet sich die PTC FRX18560F von einer herkömmlichen Schmelzsicherung?
Im Gegensatz zu einer Schmelzsicherung, die bei Überlastung physisch durchbrennt und ersetzt werden muss, erkennt die PTC FRX18560F einen Überstrom, erhöht ihren Widerstand drastisch, um den Stromfluss zu begrenzen, und kehrt nach Abkühlen automatisch in ihren Normalzustand zurück. Dies bietet eine höhere Zuverlässigkeit und reduziert Wartungsaufwand.
In welchen Anwendungen ist die 60V Nennspannung der FRX18560F besonders relevant?
Die 60V Nennspannung macht diese Sicherung ideal für eine Vielzahl von Niederspannungsanwendungen, einschließlich vieler Geräte der Unterhaltungselektronik, IT-Hardware, Netzteilkonstruktionen und auch bestimmte industrielle Steuerungssysteme, die im Bereich bis 60V operieren. Dies bietet einen guten Puffer für typische Systemspannungen.
Was bedeutet der Haltestrom (I_Hold) von 1,85A?
Der Haltestrom von 1,85A ist der maximale Strom, den die PTC FRX18560F im normalen Betrieb bei einer bestimmten Umgebungstemperatur (üblicherweise 25°C) kontinuierlich führen kann, ohne dass sich ihr Widerstand signifikant erhöht. Stromflüsse, die diesen Wert für eine längere Zeit überschreiten, initiieren den Auslösemechanismus.
Wie lange dauert es, bis die Sicherung nach einer Auslösung wieder betriebsbereit ist?
Die Rückstellzeit hängt von der Menge der im PTC-Element gespeicherten Wärme und den Umgebungsbedingungen ab. Generell kühlt sich die Sicherung nach dem Abschalten des überstromführenden Ereignisses innerhalb weniger Sekunden bis zu einer Minute wieder ab und ist dann wieder voll funktionsfähig. Eine detaillierte Zeit-Temperatur-Kurve findet sich im technischen Datenblatt des Herstellers.
Wo finde ich weitere technische Spezifikationen und Datenblätter?
Umfassende technische Details, präzise Auslösekurven, Temperaturbereiche und Materialzertifizierungen finden Sie im offiziellen Datenblatt des Herstellers, das auf Anfrage oder auf der Produktseite des jeweiligen Herstellers erhältlich ist. Wir empfehlen stets, das Datenblatt für detaillierte Designentscheidungen zu konsultieren.
