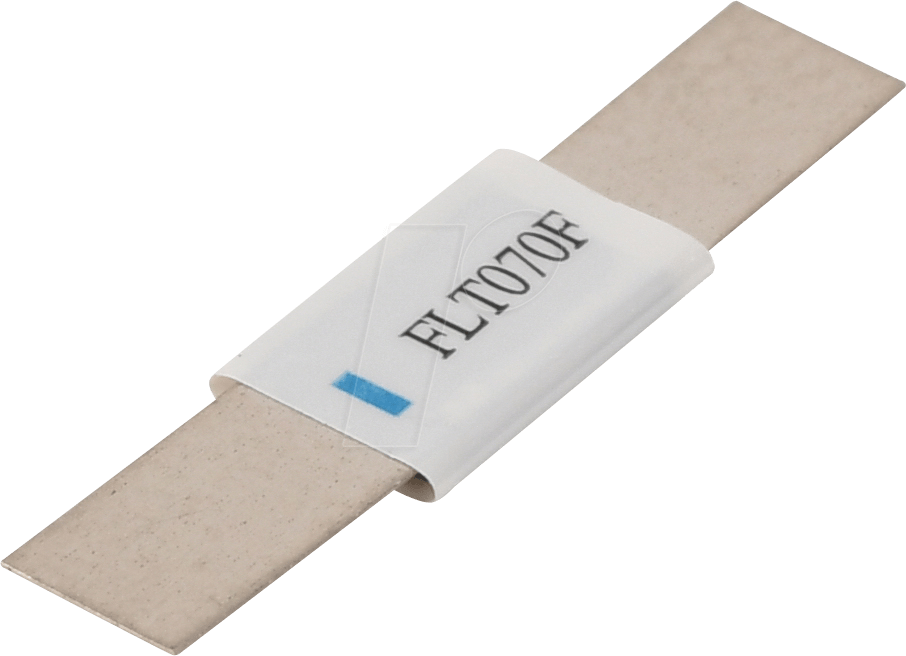

Zuverlässiger Überlastschutz für Ihre Elektronik: PTC FLT070F – Axial Sicherung, 24V, 700mA, Rückstellend
Die PTC FLT070F ist eine hochentwickelte, rückstellbare PTC-Sicherung (Positive Temperature Coefficient), die speziell für den zuverlässigen Schutz empfindlicher elektronischer Schaltungen vor Überströmen und Kurzschlüssen konzipiert wurde. Dieses Bauteil ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine langlebige und wartungsarme Absicherung ihrer 24-Volt-Systeme benötigen. Im Gegensatz zu herkömmlichen Schmelzsicherungen bietet die FLT070F einen sicheren Wiedereinsatz nach einer Überlastsituation, was Ausfallzeiten minimiert und die Lebensdauer der angeschlossenen Geräte verlängert.
Das Prinzip der PTC-Sicherung: Selbstschutz durch Temperatur
PTC-Sicherungen, auch bekannt als Kaltleiter, basieren auf einem faszinierenden physikalischen Prinzip. In ihrem Normalzustand bei Umgebungstemperatur weist das PTC-Material einen sehr niedrigen elektrischen Widerstand auf. Wenn jedoch ein Überstrom durch die Sicherung fließt, beginnt sich das Material aufgrund des Joule’schen Erwärmungseffekts zu erwärmen. Mit steigender Temperatur erhöht sich der Widerstand des PTC-Materials exponentiell. Diese rapide Widerstandserhöhung limitiert den Stromfluss effektiv und schützt die nachgeschaltete Schaltung vor schädlichen Überlastungen.
Sobald die Fehlerursache behoben ist und der Strom wieder unter den Auslösewert fällt, kühlt das PTC-Material ab. Mit der Abkühlung sinkt der Widerstand wieder auf seinen niedrigen Grundwert zurück, wodurch die Sicherung ihren Betriebszustand wiedererlangt. Dieser automatische Rückstellmechanismus macht die PTC FLT070F zu einer kosteneffizienten und nachhaltigen Wahl, da der Austausch von Sicherungen entfällt.
Warum die PTC FLT070F die überlegene Wahl ist
Die PTC FLT070F setzt sich von Standardlösungen durch ihre Kombination aus fortschrittlicher Technologie, Zuverlässigkeit und Benutzerfreundlichkeit ab. Während herkömmliche Schmelzsicherungen nach einer Auslösung permanent beschädigt sind und ersetzt werden müssen, bietet die FLT070F einen automatischen Reset. Dies bedeutet:
- Minimale Ausfallzeiten: Nach Behebung der Überlastbedingung ist die Schaltung sofort wieder betriebsbereit, ohne dass ein manueller Austausch der Sicherung erforderlich ist. Dies ist besonders kritisch in industriellen Anwendungen oder bei Geräten, die eine hohe Verfügbarkeit erfordern.
- Kosteneffizienz: Der Wegfall von Ersatzsicherungen spart auf lange Sicht signifikant Kosten und reduziert den Wartungsaufwand.
- Schutz vor Beschädigung: Die präzise Auslöseschwelle verhindert effektiv Schäden an empfindlichen elektronischen Komponenten, die durch übermäßige Stromstärken entstehen könnten.
- Langlebigkeit: Die PTC FLT070F ist für eine hohe Anzahl von Auslöse- und Rückstellzyklen ausgelegt, was eine lange Lebensdauer garantiert.
- Sicherheit: Durch die zuverlässige Strombegrenzung wird das Risiko von Bränden oder anderen sicherheitskritischen Vorfällen durch elektrische Defekte minimiert.
- Axial-Bauform: Die axiale Bauform ermöglicht eine einfache und platzsparende Integration in Leiterplatten und elektronische Gehäuse durch Standard-Durchsteckmontage (Through-Hole Technology).
Technische Spezifikationen und Leistungsmerkmale
Die PTC FLT070F zeichnet sich durch ihre präzisen technischen Parameter aus, die sie für eine Vielzahl von Anwendungen prädestinieren. Die Nennspannung von 24V ermöglicht den Einsatz in vielen typischen Niederspannungssystemen, während die Nennstromstärke von 700mA (0,7A) eine feinfühlige Absicherung für Geräte bietet, die im Bereich von einigen hundert Milliampere operieren. Die charakteristische Widerstandskurve des PTC-Materials sorgt für eine schnelle und effektive Abschaltung bei Überschreitung dieses Schwellenwerts.
Das Gehäusematerial und die innere Struktur sind auf eine gute Wärmeableitung ausgelegt, um eine effiziente Funktion und eine lange Lebensdauer zu gewährleisten. Die axiale Bauweise mit den gut kontaktierten Anschlüssen vereinfacht den Lötprozess und die mechanische Stabilität auf der Leiterplatte.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | PTC-Sicherung, Rückstellend |
| Modell | FLT070F |
| Bauform | Axial |
| Nennspannung (V) | 24 |
| Nennstrom (mA) | 700 |
| Auslösetemperatur (typisch) | Die Auslösetemperatur liegt typischerweise über der maximal zulässigen Betriebstemperatur der meisten 24V-Anwendungen, um Fehlfunktionen zu vermeiden. Sie ist ein kritischer Parameter des PTC-Materials und beeinflusst die Auslösecharakteristik. |
| Halte-Strom (Hold Current) | Der maximale kontinuierliche Strom, den die Sicherung im zurückgestellten Zustand ohne Auslösen führen kann. Dieser Wert liegt über der Nennstromstärke, um Betriebsschwankungen abzufangen. |
| Maximaler Auslöse-Strom (Trip Current) | Der Strom, bei dem die Sicherung innerhalb einer definierten Zeit auslöst. Präzise Werte sind anwendungsspezifisch und werden vom Hersteller im Detailblatt spezifiziert. |
| Betriebstemperaturbereich | Der PTC-Kaltleiter ist für den Einsatz in einem breiten industriellen Temperaturbereich konzipiert, um zuverlässig unter verschiedensten Umgebungsbedingungen zu funktionieren. Spezifische Werte entnehmen Sie bitte dem Datenblatt. |
| Material und Aufbau | Die Sicherung besteht aus einem Keramik-PTC-Element, das in einem robusten Kunststoffgehäuse vergossen ist. Die axialen Anschlussdrähte sind für eine gute Lötbarkeit und mechanische Verbindung optimiert. |
| Widerstand im kalten Zustand (R) | Der niedrige Anfangswiderstand ist entscheidend für minimale Leistungsverluste im Normalbetrieb. Typische Werte liegen im Milliohm-Bereich. |
| Widerstand im heißen Zustand (Rmax) | Nach dem Auslösen steigt der Widerstand auf ein Vielfaches des Anfangswiderstands an, um den Strom effektiv zu begrenzen. |
Anwendungsgebiete der PTC FLT070F
Die Vielseitigkeit und Zuverlässigkeit der PTC FLT070F macht sie zu einer bevorzugten Komponente in zahlreichen Elektronik- und IT-Anwendungen:
- Stromversorgungen und Netzteile: Schutz von Ausgängen gegen Überlastung und Kurzschluss, insbesondere in geschalteten Netzteilen (SMPS) mit 24V-Ausgang.
- Motorsteuerungen: Absicherung von kleinen Gleichstrommotoren, die über eine 24V-Versorgung gespeist werden.
- Peripheriegeräte: Schutz von USB-Hubs, externen Festplatten, Druckern und anderen Geräten, die mit 24V betrieben werden.
- Industrielle Automatisierung: Absicherung von Sensoren, Aktoren und Steuerungsmodulen in industriellen Umgebungen, wo Zuverlässigkeit und Wartungsfreiheit entscheidend sind.
- Beleuchtungstechnik: Schutz von LED-Treibern und Niederspannungs-Beleuchtungssystemen.
- Telekommunikation: Absicherung von Schaltungskarten und Geräten in Telekommunikationsinfrastrukturen.
- Embedded Systeme: Integration in kundenspezifische Elektronikdesigns, wo eine kompakte und zuverlässige Überstromschutzlösung benötigt wird.
- Modellbau und Hobby-Elektronik: Sicherung von leistungsintensiven Projekten im RC-Modellbau oder bei selbstgebauten Steuerungen.
Die Vorteile der axialen Bauform
Die axiale Bauform der PTC FLT070F bietet signifikante Vorteile bei der Leiterplattenbestückung und im Gerätedesign:
- Platzersparnis: Axiale Bauteile sind oft schmaler als ihre radialen Pendants und lassen sich dicht nebeneinander auf der Leiterplatte positionieren, was eine höhere Bauteildichte ermöglicht.
- Einfache Bestückung: Die parallelen Anschlussdrähte lassen sich leicht durch standardisierte Bohrungen auf der Leiterplatte stecken (Through-Hole Mounting). Dies unterstützt sowohl manuelle als auch automatische Bestückungsprozesse.
- Mechanische Stabilität: Die axialen Anschlüsse bieten eine gute mechanische Verankerung auf der Leiterplatte, was Vibrationen und mechanischen Belastungen standhält.
- Gute Wärmeableitung: Die axiale Anordnung kann eine effiziente Wärmeableitung durch die Luftströmung um das Bauteil herum unterstützen.
- Standardisierung: Axial bedrahtete Bauteile sind ein etablierter Standard in der Elektronikfertigung, was die Kompatibilität mit bestehenden Produktionslinien und Werkzeugen sicherstellt.
FAQ – Häufig gestellte Fragen zu PTC FLT070F – PTC-Sicherung, axial, 24V, 700mA, rückstellend
Was bedeutet „rückstellend“ bei einer PTC-Sicherung?
Rückstellend bedeutet, dass die Sicherung nach einer Überlastsituation, bei der sie den Stromfluss unterbricht, automatisch wieder betriebsbereit wird, sobald die Stromquelle entfernt oder die Fehlerursache behoben ist und das Bauteil abgekühlt ist. Im Gegensatz zu herkömmlichen Schmelzsicherungen muss sie nicht physisch ausgetauscht werden.
Wie wähle ich die richtige Nennspannung und Nennstromstärke für meine Anwendung aus?
Die Nennspannung der Sicherung muss größer oder gleich der maximalen Betriebsspannung Ihrer Schaltung sein (hier 24V). Die Nennstromstärke sollte deutlich über dem maximal erwarteten Betriebsstrom liegen, aber so gewählt sein, dass sie bei einer Überlast den Schutz gewährleistet. Eine Faustregel ist, die Nennstromstärke etwa 1,5- bis 2-fach über dem normalen Betriebsstrom anzusetzen. Konsultieren Sie stets das Datenblatt des spezifischen PTC-Modells für detaillierte Informationen zum Haltestrom und Auslösestrom.
Kann die PTC FLT070F auch als Kurzschlussschutz verwendet werden?
Ja, die PTC FLT070F bietet auch Schutz bei Kurzschlüssen. Ein Kurzschluss führt zu einem extrem hohen Stromfluss, der das PTC-Material sehr schnell erwärmt und den Widerstand rapide ansteigen lässt, wodurch der Strom auf ein ungefährliches Niveau begrenzt wird.
Wie lange dauert es, bis die Sicherung nach einer Überlastung wieder einsatzbereit ist?
Die Rückstellzeit hängt von mehreren Faktoren ab, darunter die Umgebungstemperatur, die Stromstärke, die zur Auslösung geführt hat, und die Effizienz der Wärmeableitung. In der Regel kühlt das Bauteil innerhalb weniger Sekunden bis Minuten ab, abhängig von den Betriebsbedingungen.
Was passiert, wenn die Umgebungstemperatur sehr hoch ist?
Eine hohe Umgebungstemperatur reduziert den Spielraum für die Erwärmung durch den Stromfluss. Daher kann eine PTC-Sicherung bei höheren Umgebungstemperaturen früher auslösen. Es ist wichtig, den Betriebsstrom im Verhältnis zur maximalen Betriebstemperatur und der Nennstromstärke der Sicherung zu dimensionieren, um Fehlfunktionen zu vermeiden.
Ist die PTC FLT070F für alle Arten von 24V-Anwendungen geeignet?
Die PTC FLT070F ist hervorragend geeignet für viele 24V-Anwendungen, bei denen ein zuverlässiger und wiederverwendbarer Überstromschutz benötigt wird. Für sehr hohe Ströme oder extrem schnelle Schaltanforderungen können jedoch spezifischere Schutzschaltungen oder Sicherungstypen erforderlich sein. Überprüfen Sie immer die spezifischen Anforderungen Ihrer Anwendung und die Datenblätter der Bauteile.
Wo finde ich das detaillierte Datenblatt für die PTC FLT070F?
Detaillierte technische Spezifikationen, Auslösecharakteristiken, Temperaturbereiche und weitere wichtige Informationen finden Sie im offiziellen Datenblatt des Herstellers, welches in der Regel auf der Produktseite des Online-Shops oder direkt auf der Website des Herstellers verfügbar ist.
