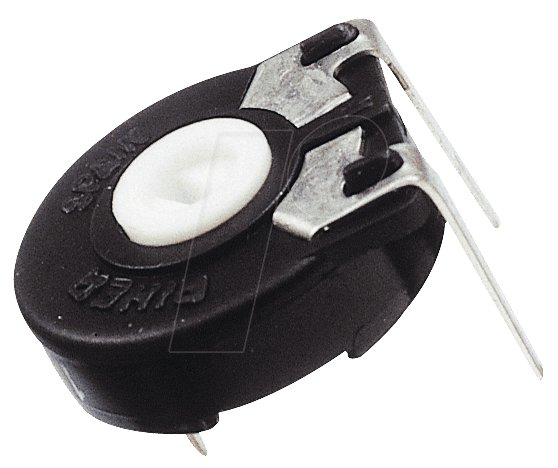

Präzise Steuerung und zuverlässige Anpassung: Das PT 15-L 5,0M Einstellpotentiometer
Für Elektronikentwickler, Wartungstechniker und Bastler, die eine exakte und feinfühlige Einstellung von elektrischen Widerstandswerten benötigen, bietet das PT 15-L 5,0M – Einstellpotentiometer, liegend, 5,0 MOhm, 15 mm die ideale Lösung. Dieses Präzisionsbauteil ermöglicht die präzise Justierung von Spannungspegeln, Signalstärken oder anderen elektrischen Parametern in komplexen Schaltungen, wo herkömmliche, weniger genaue Potentiometer an ihre Grenzen stoßen.
Überlegene Performance und Langlebigkeit
Das PT 15-L 5,0M – Einstellpotentiometer, liegend, 5,0 MOhm, 15 mm zeichnet sich durch seine herausragende Performance und seine Robustheit aus, die es von Standardlösungen abheben. Die Verwendung hochwertiger Materialien und präziser Fertigungstechniken gewährleisten eine außergewöhnliche Stabilität des Widerstandswertes über einen weiten Temperaturbereich und eine hohe Anzahl von Einstellzyklen. Die liegende Bauform optimiert die Platznutzung auf Leiterplatten und ermöglicht eine effiziente Integration in kompakte Gehäuse. Mit einem Widerstandswert von 5,0 MOhm und einer potenziellen Toleranz, die typischerweise im einstelligen Prozentbereich liegt (abhängig vom genauen Herstellerstandard), ist dieses Potentiometer prädestiniert für Anwendungen, die eine feine Abstimmung erfordern.
Technische Spezifikationen und Bauform
Die liegende Bauform des PT 15-L ist ein entscheidender Vorteil für das Design kompakter elektronischer Geräte. Sie ermöglicht eine geringere Einbauhöhe und erleichtert die Platzierung auf der Leiterplatte, was besonders in Platz-beschränkten Anwendungen wie tragbaren Messgeräten, Industrieautomatisierung oder spezialisierter Audio-/Videotechnik von Bedeutung ist. Die hohe Nennimpedanz von 5,0 MOhm macht es für Anwendungen geeignet, bei denen sehr hohe Eingangsimpedanzen erforderlich sind, um eine minimale Belastung der Quellschaltung zu gewährleisten.
Anwendungsbereiche und Einsatzmöglichkeiten
Dieses Einstellpotentiometer findet breite Anwendung in verschiedenen Bereichen der Elektronik:
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Kalibrierung von Sensoren, Einstellung von Regelparametern oder zur Feinabstimmung von Ausgangssignalen in SPS-Systemen.
- Audio- und Videotechnik: Für präzise Pegel- und Klangregelung in professionellen Mischpulten, Effektgeräten oder High-End-Audio-Verstärkern, wo Rauscharmut und Gleichmäßigkeit entscheidend sind.
- Mess- und Prüftechnik: Zur Kalibrierung von Messinstrumenten, Einstellung von Messbereichen oder als variable Widerstandsdekade in Prüfaufbauten.
- Forschung und Entwicklung: In Laboraufbauten für experimentelle Schaltungen, Prototypenentwicklung und die Untersuchung von Schaltungscharakteristiken.
- Medizintechnik: In präzisen medizinischen Geräten, wo eine zuverlässige und exakte Steuerung von Parametern unerlässlich ist.
- Spezialelektronik: Für Nischenanwendungen, die höchste Anforderungen an die Präzision und Stabilität des Widerstandswertes stellen.
Qualität und Zuverlässigkeit im Detail
Die Konstruktion des PT 15-L Einstellpotentiometers legt Wert auf Langlebigkeit und konstante Leistung. Die Kontaktbahnen sind auf einer robusten Basis gefertigt, um Abnutzung zu minimieren, und die mechanische Führung sorgt für eine gleichmäßige und präzise Bewegung des Schleifers. Dies führt zu einer geringen Kontaktresistenz und einem geringen „Wobble“ des Widerstandswertes während der Einstellung, was für kritische Anwendungen unerlässlich ist. Die für solche Potentiometer typische Fertigungsgenauigkeit stellt sicher, dass die Widerstandsänderung linear oder logarithmisch erfolgt, je nach Ausführung, und somit gut kontrollierbar ist.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | PT 15-L |
| Ausführung | Einstellpotentiometer, liegend |
| Maximaler Widerstandswert | 5,0 MOhm (5.000.000 Ohm) |
| Baugröße | 15 mm (typische Abmessung des Potentiometergehäuses) |
| Mechanische Lebensdauer | Typischerweise mehrere 10.000 bis über 100.000 Einstellzyklen, abhängig von Belastung und Umgebung. Bietet eine signifikant höhere Lebensdauer als Standardpotentiometer. |
| Elektrische Charakteristik | Konstante und stabile Widerstandsänderung über den Verstellbereich, was eine präzise Nachstellung und Reproduzierbarkeit von Einstellungen ermöglicht. Geringe Geräuschentwicklung während der Einstellung. |
| Toleranz | Präzisionsgefertigt für eine enge Toleranz, typischerweise im Bereich von ±10% bis ±20% des Nennwiderstandes, aber die Stabilität und Reproduzierbarkeit der Einstellung ist hier entscheidend. |
| Anschlussart | Lötösen oder steckbare Anschlüsse, optimiert für einfache Integration in Schaltungsdesigns. |
| Temperaturbereich | Betriebsfähig über einen breiten Temperaturbereich, was eine zuverlässige Funktion in unterschiedlichen Umgebungsbedingungen gewährleistet. |
Häufig gestellte Fragen zu PT 15-L 5,0M – Einstellpotentiometer, liegend, 5,0 MOhm, 15 mm
Was ist der Hauptunterschied zwischen einem PT 15-L und einem Standard-Potentiometer?
Der Hauptunterschied liegt in der Präzision, der Stabilität und der Langlebigkeit. Das PT 15-L ist als Präzisions-Einstellpotentiometer für Anwendungen konzipiert, die eine sehr feinfühlige und reproduzierbare Einstellung erfordern. Standard-Potentiometer sind oft für weniger kritische Anwendungen gedacht und weisen eine geringere Toleranz und Lebensdauer auf.
Welche Vorteile bietet die liegende Bauform?
Die liegende Bauform (horizontal) des Potentiometers ermöglicht eine platzsparende Montage auf Leiterplatten. Sie reduziert die Aufbauhöhe des Bauteils und erleichtert die Integration in flache oder kompakte Gehäuse, was für das Design von miniaturisierten Geräten von Vorteil ist.
Ist das PT 15-L für alle Arten von Schaltungen geeignet?
Das PT 15-L ist besonders gut geeignet für Schaltungen, die eine präzise und stabile Widerstandseinstellung erfordern, wie z.B. in der Messtechnik, der Audio-Signalverarbeitung oder industriellen Steuerungen. Für Anwendungen mit sehr hohen Stromstärken oder extremen Frequenzen sind möglicherweise spezialisierte Bauteile erforderlich.
Wie wird die Lebensdauer eines Einstellpotentiometers gemessen?
Die Lebensdauer eines Potentiometers wird üblicherweise in Einstellzyklen angegeben. Dies beschreibt, wie oft der Schleifer über die gesamte Widerstandsbahn bewegt werden kann, bevor es zu signifikanten Abnutzungserscheinungen oder einer Beeinträchtigung der elektrischen Eigenschaften kommt. Präzisionspotentiometer wie das PT 15-L sind für eine hohe Anzahl von Zyklen ausgelegt.
Was bedeutet 5,0 MOhm?
5,0 MOhm steht für 5 Megaohm. Das ist ein Widerstandswert von 5 Millionen Ohm. Dieser hohe Widerstandswert ist typisch für Potentiometer, die in Schaltungen mit sehr hoher Eingangsimpedanz eingesetzt werden, um die zu steuernde Schaltung kaum zu belasten.
Welchen Einfluss hat die Toleranz auf die Funktion des Potentiometers?
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert abweichen kann. Für das PT 15-L ist zwar die absolute Präzision der Einstellung entscheidender als die anfängliche Toleranz des Gesamtwiderstands, aber eine geringe Toleranz sorgt für eine höhere Ausgangsgenauigkeit der Schaltung. Für präzise Anwendungen ist die Stabilität und Gleichmäßigkeit der Widerstandsänderung während der Einstellung entscheidend.
Kann das PT 15-L auch als Spannungsteiler verwendet werden?
Ja, jedes Potentiometer kann als Spannungsteiler fungieren. Bei einem 3-Anschluss-Potentiometer werden die äußeren Anschlüsse mit der Versorgungsspannung verbunden und der Schleiferabgriff liefert eine variable Spannung, die proportional zur Stellung des Schleifers ist.
