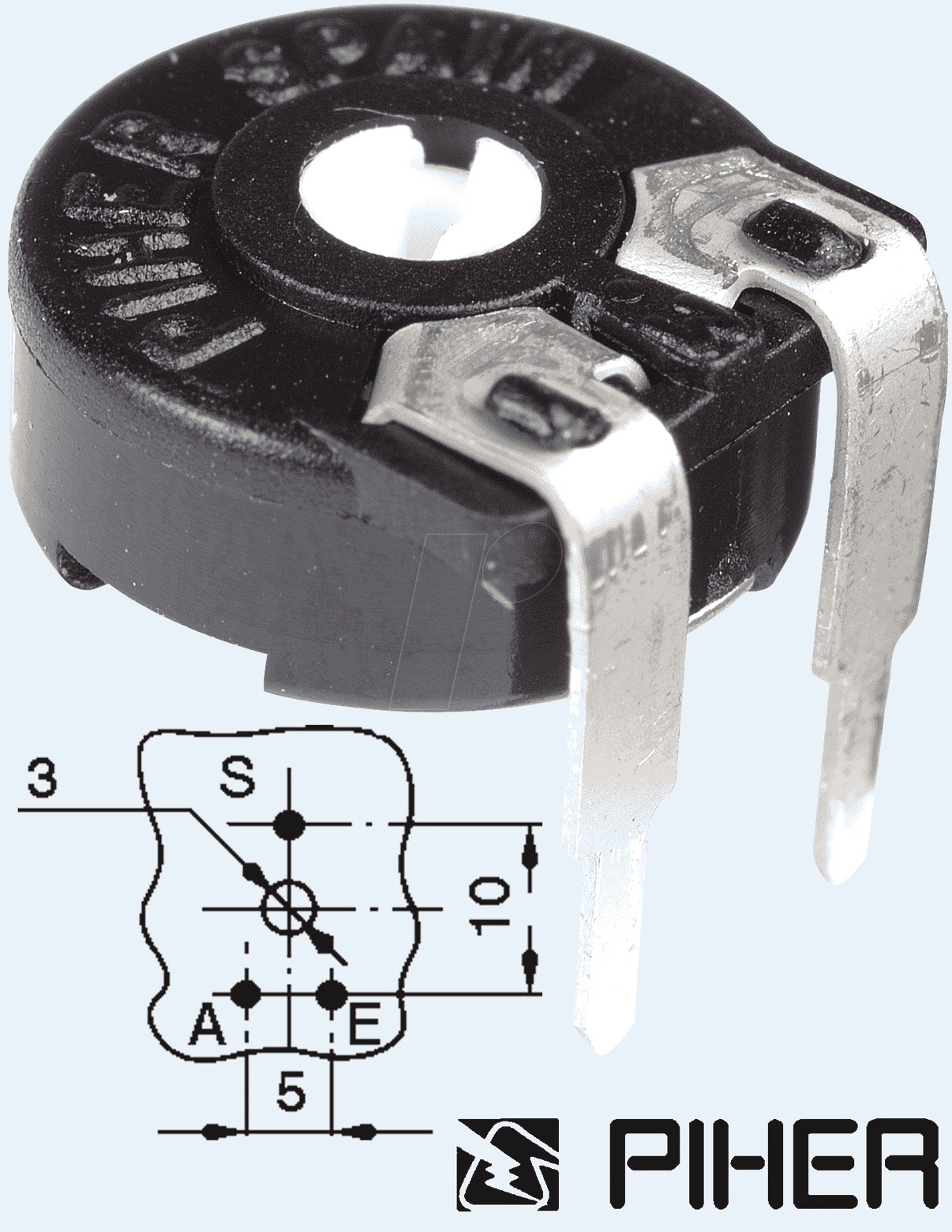

PT 10-L 500K – Präzise Einstellung für anspruchsvolle Elektronikprojekte
Das PT 10-L 500K – Einstellpotentiometer, liegend, 500 kOhm, 10 mm ist die ideale Lösung für Elektronikentwickler, Hobbyisten und Profis, die eine zuverlässige und präzise Einstellung von elektrischen Signalen benötigen. Wenn Sie eine exakte Regelung von Spannungen oder Strömen in Ihren Schaltungen sicherstellen müssen und dabei auf eine platzsparende und langlebige Komponente Wert legen, ist dieses Einstellpotentiometer die überlegene Wahl gegenüber generischen oder weniger spezialisierten Bauteilen.
Herausragende Präzision und Anpassungsfähigkeit
In der Welt der Elektronik ist Präzision der Schlüssel zum Erfolg. Das PT 10-L 500K bietet genau diese Präzision durch seinen definierten Widerstandswert von 500 kOhm. Dies ermöglicht eine feinfühlige und reproduzierbare Einstellung von Parametern in einer Vielzahl von Anwendungen, von Audio-Mischpulten und Laborgeräten bis hin zu Steuerungen in industriellen Anlagen.
- Exakte Signalregelung: Die 500 kOhm Nennwiderstand bieten eine breite Spanne für feine Signaladjustierungen, unerlässlich für empfindliche Schaltungen.
- Stabile Leistung: Entwickelt für konstante Performance unter wechselnden Betriebsbedingungen, minimiert das Potentiometer unerwünschte Schwankungen.
- Langlebige Konstruktion: Robuste Materialien und eine durchdachte Bauweise gewährleisten eine lange Lebensdauer auch bei intensivem Gebrauch.
- Platzsparendes Design: Die liegende Bauform des PT 10-L minimiert den Platzbedarf auf der Leiterplatte, was besonders bei kompakten Gehäusen von Vorteil ist.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Schaltungen, wo präzise Widerstandsänderungen erforderlich sind.
Technische Überlegenheit im Detail
Das PT 10-L 500K – Einstellpotentiometer, liegend, 500 kOhm, 10 mm zeichnet sich durch seine technische Raffinesse aus. Der Aufbau des Potentiometers, mit einem präzisen Widerstandselement und einem gut geführten Schleifer, garantiert eine lineare oder logarithmische Widerstandsänderung, je nach Ausführung, was für die Signalformung und Pegelregelung essenziell ist. Die 500 kOhm Kapazität eröffnet Anwendungsfelder, in denen höhere Impedanzen oder feinere Dämpfungsfaktoren gefragt sind, wie beispielsweise in Hi-Fi-Audio-Schaltungen zur Feinabstimmung von Frequenzgängen oder in Test- und Messgeräten zur Kalibrierung.
Einsatzgebiete und Anwendungsbeispiele
Die Einsatzmöglichkeiten des PT 10-L 500K sind vielfältig. In der Audiotechnik findet es Anwendung als Lautstärkeregler, Tonblende oder als Trimmpotentiometer zur exakten Einstellung von Verstärkungsparametern in Mischpulten, Gitarrenverstärkern oder Studioequipment. In der Messtechnik und Prüftechnik dient es zur Kalibrierung von Instrumenten, zur Einstellung von Messbereichen oder als variable Widerstandsbrücke in Brückenschaltungen. Auch in der Steuerungstechnik, beispielsweise zur Regelung von Motorgeschwindigkeiten, der Helligkeit von LED-Arrays oder als Teil von Sensor-Interfaces, spielt das PT 10-L seine Stärken aus. Die liegende Montageart ermöglicht eine Integration in flache Gehäuse oder unter beengten Platzverhältnissen, was es zu einer bevorzugten Wahl für mobile Geräte oder Schaltschränke mit geringer Einbautiefe macht.
Vergleich mit Standardlösungen
Während einfache Potentiometer oft für allgemeine Anwendungen konzipiert sind, bietet das PT 10-L 500K spezifische Vorteile, die es von Standardlösungen abheben. Die 500 kOhm sind ein Indikator für eine präzise Fertigung, die oft mit hochwertigeren Widerstandsmaterialien und einer besseren Toleranz einhergeht. Die liegende Bauform ist kein nachträglicher Kompromiss, sondern eine bewusste Designentscheidung für optimale Raumnutzung und mechanische Stabilität auf der Platine. Im Gegensatz zu vielen preiswerten Alternativen, die zu Ungenauigkeiten und schnellerer Abnutzung neigen, ist das PT 10-L 500K auf Zuverlässigkeit und reproduzierbare Einstellungen über einen langen Zeitraum ausgelegt. Diese technischen Spezifikationen und die durchdachte Konstruktion positionieren es als Premium-Komponente für kritische Anwendungen.
Materialien und Konstruktionsweise
Die Robustheit und Langlebigkeit des PT 10-L 500K Einstellpotentiometers werden durch sorgfältig ausgewählte Materialien und eine optimierte Konstruktion gewährleistet. Das Widerstandselement basiert typischerweise auf einer Kohleschicht (Carbon) oder einer Metallfilmtechnologie, welche für ihre guten elektrischen Eigenschaften und ihre Stabilität bekannt sind. Die mechanische Führung des Schleifers erfolgt auf einer präzisen Bahn, um einen gleichmäßigen Kontakt und eine geringe Kontaktwiderstandsänderung während der Drehung zu gewährleisten. Das Gehäusematerial ist oft aus einem robusten Kunststoff gefertigt, der gegen Umwelteinflüsse und mechanische Beanspruchung beständig ist. Die Anschlusskontakte sind galvanisch behandelt, um Korrosion vorzubeugen und eine sichere Lötverbindung zu ermöglichen.
Tabelle der Produktmerkmale
| Merkmal | Spezifikation & Vorteil |
|---|---|
| Nennwiderstand | 500 kOhm – Ideal für feine Signalmodulierung und höhere Impedanzanwendungen. Ermöglicht präzise Pegelregelung. |
| Bauform | Liegend – Platzsparend auf der Leiterplatte, optimiert für kompakte Geräte und flache Einbauten. Erhöht die mechanische Stabilität. |
| Schleiferführung | Präzise gefertigt – Sorgt für gleichmäßigen Kontakt und geringe Übergangswiderstände. Ermöglicht eine lineare oder logarithmische Widerstandsänderung je nach Bauart. |
| Widerstandselement | Hochwertige Kohleschicht oder Metallfilm – Bietet exzellente elektrische Eigenschaften, geringe Toleranz und hohe Langzeitstabilität. |
| Gehäusematerial | Robuster Kunststoff – Schützt die internen Komponenten vor Staub, Feuchtigkeit und mechanischer Belastung. Gewährleistet elektrische Isolation. |
| Anschlusskontakte | Vergoldet oder verzinnte Kontakte – Für optimale Lötbarkeit, geringen Übergangswiderstand und Schutz vor Oxidation. |
| Einstellachse | 10 mm – Standardisierte Achsengröße für gängige Drehknöpfe und Bedienelemente. Bietet eine gute Haptik und Präzision. |
| Belastbarkeit | Optimiert für typische Signalspannungen und -ströme – Geeignet für Audio- und Steuerungssignale, nicht für hohe Leistungsschaltkreise. |
FAQ – Häufig gestellte Fragen zu PT 10-L 500K – Einstellpotentiometer, liegend, 500 kOhm, 10 mm
Was bedeutet die Angabe „500 kOhm“?
Die Angabe „500 kOhm“ bezieht sich auf den maximalen Nennwiderstand des Potentiometers. Dies bedeutet, dass der Widerstand zwischen dem festen Anschluss und dem Schleifer von 0 Ohm (wenn der Schleifer am Anfang des Widerstandselements positioniert ist) bis zu 500.000 Ohm (wenn der Schleifer am Ende des Widerstandselements positioniert ist) eingestellt werden kann. Ein höherer Ohm-Wert wie 500 kOhm ermöglicht feinere Einstellungen in Schaltungen mit höheren Impedanzen oder bei der Regelung von empfindlichen Signalen.
In welchen Schaltungen ist ein 500 kOhm Potentiometer typisch?
Potentiometer mit 500 kOhm Widerstand sind besonders häufig in Audio-Anwendungen anzutreffen, beispielsweise als Lautstärkeregler oder Tonblenden in Gitarrenverstärkern, Mischpulten und Hi-Fi-Geräten. Sie werden auch in präzisen Messgeräten, Steuerungsanwendungen und Schaltungen verwendet, bei denen eine fein granulierte Einstellung von Spannung oder Pegel erforderlich ist.
Was ist der Vorteil einer liegenden Bauform?
Die liegende Bauform des PT 10-L Einstellpotentiometers bietet einen entscheidenden Vorteil bei der Montage auf Leiterplatten: Sie benötigt weniger vertikalen Bauraum. Dies ist besonders wichtig in flachen Gehäusen, kompakten elektronischen Geräten oder wenn viele Komponenten auf engstem Raum angeordnet werden müssen. Die liegende Position sorgt zudem für eine gute mechanische Verankerung auf der Platine.
Welche Art von Widerstandsänderung bietet das PT 10-L?
Einstellpotentiometer wie das PT 10-L 500K gibt es typischerweise in zwei Hauptarten der Widerstandsänderung: linear (oft als „B-Charakteristik“ bezeichnet) und logarithmisch (oft als „A-Charakteristik“ bezeichnet). Eine lineare Charakteristik bedeutet, dass der Widerstand gleichmäßig mit dem Drehwinkel ansteigt. Eine logarithmische Charakteristik ist für das menschliche Gehör besser geeignet, da sie die Lautstärkeempfindung nachbildet. Die spezifische Charakteristik des PT 10-L 500K hängt vom genauen Modell ab, aber für Audioanwendungen sind oft logarithmische Charakteristiken bevorzugt.
Wie wird das PT 10-L 500K auf der Leiterplatte montiert?
Das PT 10-L 500K ist typischerweise als THT-Bauteil (Through-Hole Technology) konzipiert. Das bedeutet, dass die Anschlussbeinchen durch vorgebohrte Löcher auf der Leiterplatte gesteckt und dann von der Rückseite verlötet werden. Dies gewährleistet eine stabile und zuverlässige mechanische Verbindung.
Wie beeinflusst die 10 mm Achse die Anwendung?
Die 10 mm Achse bezieht sich auf die Länge oder den Durchmesser des Teils des Potentiometers, auf das ein Drehknopf montiert wird. Eine 10 mm Achse ist eine gängige Standardgröße, die eine breite Auswahl an kompatiblen Drehknöpfen und Bedienelementen ermöglicht. Die Länge der Achse kann für die Dicke des Gehäuses oder die gewünschte Erreichbarkeit des Bedienfeldes relevant sein.
Ist das PT 10-L 500K für alle elektronischen Schaltungen geeignet?
Das PT 10-L 500K ist für eine Vielzahl von analogen und digitalen Steuerungsschaltungen konzipiert, insbesondere dort, wo präzise Widerstandseinstellungen benötigt werden. Es ist jedoch wichtig zu beachten, dass Potentiometer wie dieses nicht für das Schalten hoher Ströme oder Spannungen (Leistungselektronik) ausgelegt sind. Für solche Anwendungen sind Leistungswiderstände oder spezielle Leistungspotentiometer erforderlich. Prüfen Sie immer die maximalen Belastungswerte des Bauteils für Ihre spezifische Anwendung.
