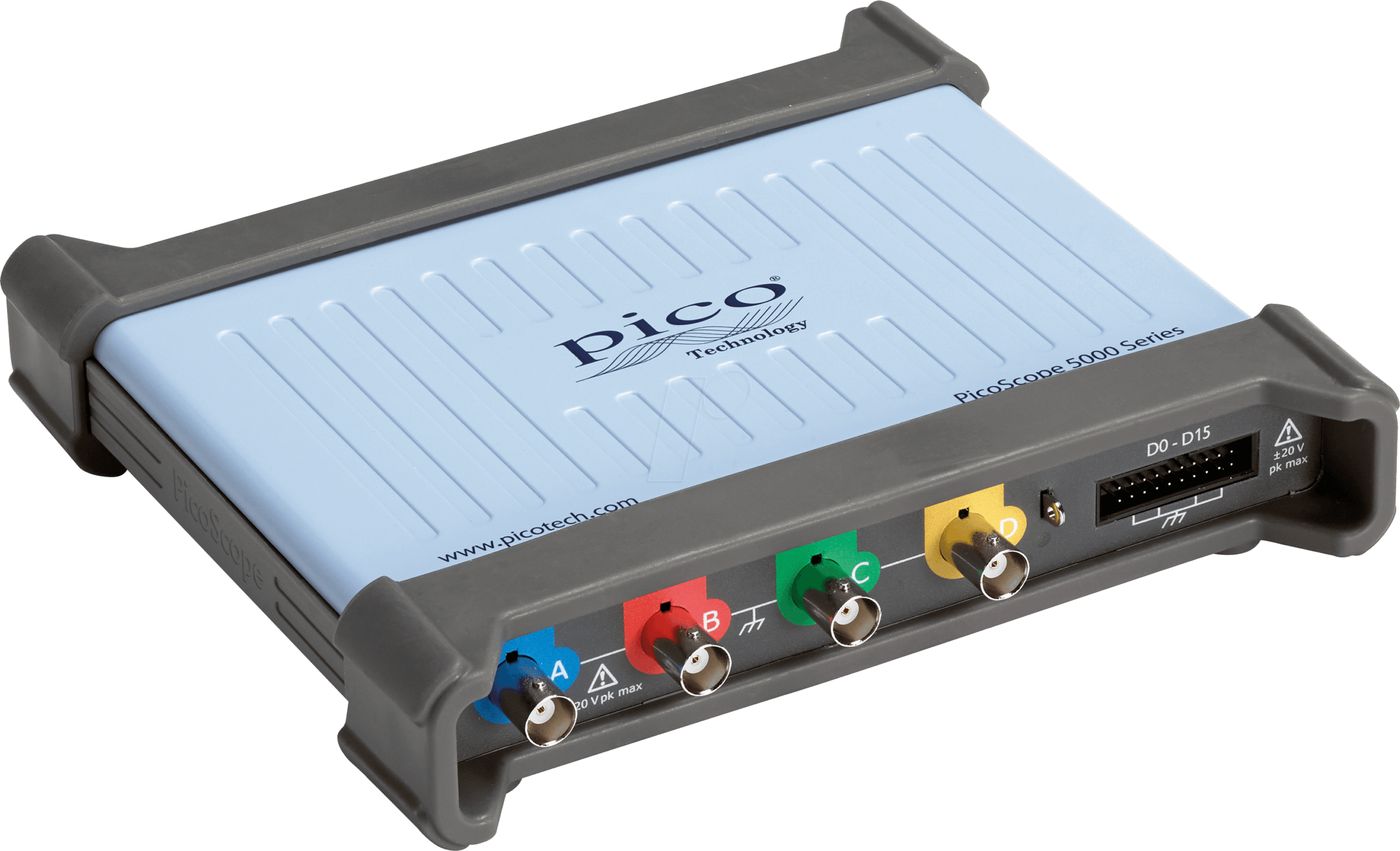

Präzision und Leistung für anspruchsvolle Messtechnik: Das PS 5444D MSO USB-Oszilloskop
Das PS 5444D MSO USB-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyisten, die eine zuverlässige und leistungsstarke Plattform für die Analyse komplexer elektronischer Signale benötigen. Es adressiert die Herausforderung, simultan analoge und digitale Signalverläufe präzise zu erfassen und zu korrelieren, was mit herkömmlichen Oszilloskopen oft nur umständlich möglich ist. Wenn Sie auf der Suche nach einem Werkzeug sind, das Ihre Debugging-Prozesse beschleunigt und Ihnen tiefere Einblicke in Ihre Schaltungen ermöglicht, dann ist dieses 4-Kanal MSO mit 200 MHz Bandbreite die überlegene Wahl.
Maximale Flexibilität und Tiefe der Analyse
Die Integration von Mixed-Signal-Oszilloskop-Funktionalität in einem kompakten USB-Gerät bietet eine unübertroffene Flexibilität für die moderne Elektronikentwicklung. Statt mehrere spezialisierte Geräte einzusetzen oder auf umständliche Workarounds zurückzugreifen, erhalten Sie mit dem PS 5444D MSO ein kombiniertes Werkzeug, das sowohl analoge als auch digitale Domänen nahtlos erfasst.
- 4 Analoge Kanäle mit 200 MHz Bandbreite: Erfassen Sie hochfrequente analoge Signale mit beeindruckender Detailtreue. Dies ist entscheidend für die Analyse von Audio-Schaltungen, Leistungselektronik und HF-Anwendungen, bei denen schnelle Signaländerungen auftreten.
- Integrierte Logik-Analyse (MSO): Neben den analogen Kanälen stehen Ihnen dedizierte digitale Kanäle zur Verfügung, die das Verhalten digitaler Busse, Steuerleitungen und Taktsignale erfassen. Die gleichzeitige Visualisierung von analogen und digitalen Signalen auf einem Bildschirm eliminiert Vermutungen und beschleunigt die Fehlersuche in komplexen Systemen.
- USB-Konnektivität: Nutzen Sie die Leistung Ihres Computers für Anzeige, Steuerung und Speicherung der Messergebnisse. Dies ermöglicht eine einfache Datenverwaltung, Berichterstellung und Integration in bestehende Laborumgebungen. Die Stromversorgung über USB vereinfacht zudem das Setup.
- Umfassende Trigger-Optionen: Mit fortschrittlichen Trigger-Modi können Sie spezifische Signalereignisse präzise isolieren, sei es ein bestimmter Pegelanstieg, eine Flanke, ein Puls oder eine komplexe kombinierte Bedingung aus analogen und digitalen Signalen.
- Hohe Abtastrate: Eine hohe Abtastrate stellt sicher, dass auch schnelle Signalübergänge und feine Details korrekt erfasst werden, was für die genaue Analyse von Signalformen unerlässlich ist.
- Erweiterte Mess- und Analysefunktionen: Profitieren Sie von automatischen Messungen, Frequenzanalysen (FFT) und der Möglichkeit, benutzerdefinierte Messungen zu definieren, um tiefere Einblicke in das Verhalten Ihrer Schaltungen zu gewinnen.
Technische Spezifikationen und Materialqualität
Die Konstruktion des PS 5444D MSO USB-Oszilloskops legt Wert auf Robustheit und Langlebigkeit, um den Anforderungen professioneller Umgebungen gerecht zu werden. Die Gehäusematerialien sind so gewählt, dass sie eine gute Wärmeableitung gewährleisten und die empfindliche Elektronik im Inneren schützen.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | PS 5444D MSO |
| Gerätetyp | USB-Oszilloskop mit Mixed-Signal-Funktionalität (MSO) |
| Analoge Bandbreite | 200 MHz |
| Anzahl Analoge Kanäle | 4 |
| Anzahl Digitale Kanäle | 8 (für MSO-Funktionalität) |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s (dies ist eine typische Spezifikation für diese Bandbreite und Kanalanzahl; genaue Werte sind dem Datenblatt zu entnehmen) |
| Speichertiefe (pro Kanal) | Mehrere Millionen Punkte (typisch für moderne USB-Oszilloskope, ermöglicht detaillierte Langzeiterfassung) |
| Schnittstelle | USB 2.0 / USB 3.0 (abhängig von der Geräteversion für schnelle Datenübertragung) |
| Stromversorgung | Via USB |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit stoßabsorbierenden Elementen und optimierter Wärmeableitung |
| Betriebstemperaturbereich | 0°C bis 40°C (Standard für elektronische Messgeräte) |
| Software-Unterstützung | Kompatibel mit aktuellen Windows-Betriebssystemen; dedizierte Steuersoftware mit grafischer Benutzeroberfläche |
| Sicherheitsmerkmale | CE-Zertifizierung, Überspannungsschutz an den Eingängen |
Anwendungsbereiche und Einsatzerfahrungen
Das PS 5444D MSO USB-Oszilloskop ist ein vielseitiges Werkzeug, das in einer breiten Palette von technischen Disziplinen eingesetzt werden kann. Seine Fähigkeit, analoge und digitale Signale gleichzeitig zu analysieren, macht es zu einem unverzichtbaren Bestandteil in folgenden Bereichen:
- Entwicklung und Debugging von Mikrocontroller-Systemen: Analysieren Sie Steuerleitungen, Datenbusse (SPI, I2C, UART) und gleichzeitig die zugehörigen analogen Sensor- oder Ausgangssignale.
- Leistungselektronik: Überwachen Sie Schaltzustände von MOSFETs oder IGBTs, Spannungsabfälle an Leistungskomponenten und die Auswirkungen auf analoge Regelsysteme.
- Automobil-Elektronik: Untersuchen Sie Kommunikationsprotokolle wie CAN-Bus in Verbindung mit analogen Sensorsignalen.
- Industrielle Automatisierung: Debuggen Sie Steuerungssysteme, Feldbuskommunikation und analoge Sensorik in industriellen Umgebungen.
- Audio- und Videotechnik: Analysieren Sie analoge Signalpfade sowie digitale Steuersignale in professionellen Audio- oder Videogeräten.
- Forschung und Lehre: Bietet Studierenden und Forschern ein leistungsstarkes und zugängliches Werkzeug zur Erforschung elektronischer Schaltungen.
Die intuitive Bedienung der zugehörigen Software, gepaart mit der hohen Leistungsfähigkeit des Oszilloskops, ermöglicht es Anwendern, komplexe Probleme schnell zu identifizieren und zu lösen. Die Möglichkeit, Messungen auf dem PC durchzuführen und zu speichern, vereinfacht die Dokumentation und die gemeinsame Arbeit an Projekten erheblich.
FAQ – Häufig gestellte Fragen zu PS 5444D MSO – USB-Oszilloskop, 200 MHz, 4 Kanäle, MSO
Was ist der Hauptvorteil eines Mixed-Signal-Oszilloskops (MSO) gegenüber einem reinen Oszilloskop?
Der Hauptvorteil eines MSO liegt in der Fähigkeit, sowohl analoge als auch digitale Signale simultan zu erfassen und anzuzeigen. Dies ermöglicht eine direkte Korrelation zwischen analogen Signalverläufen und den dazugehörigen digitalen Logikzuständen, was die Fehlersuche in komplexen Systemen mit gemischter Signaltechnologie erheblich vereinfacht und beschleunigt.
Ist das PS 5444D MSO mit macOS oder Linux kompatibel?
Die Kompatibilität mit Betriebssystemen wie macOS oder Linux hängt von der spezifischen Software des Herstellers ab. Aktuelle USB-Oszilloskope werden häufig primär für Windows entwickelt. Es ist ratsam, die technischen Spezifikationen oder die Herstellerwebsite zu konsultieren, um die genaue Betriebssystemunterstützung für das PS 5444D MSO zu erfahren.
Welche Art von digitalen Schnittstellen kann ich mit der MSO-Funktion erfassen?
Die MSO-Funktion ist ideal zum Erfassen von digitalen Signalen verschiedenster Protokolle wie SPI, I2C, UART, parallele Datenbusse, einfache Taktsignale und Steuerleitungen. Die Anzahl der erfassten digitalen Kanäle (in diesem Fall 8) bestimmt, wie viele einzelne Signalleitungen gleichzeitig überwacht werden können.
Wie wird die hohe Bandbreite von 200 MHz in der Praxis genutzt?
Eine Bandbreite von 200 MHz ermöglicht die präzise Erfassung von Signalen mit schnellen Anstiegszeiten und hohen Frequenzen. Dies ist entscheidend für die Analyse von Hochfrequenzschaltungen, digitalen Datenströmen mit hoher Taktfrequenz, Leistungselektronik-Schaltvorgängen und anderen Anwendungen, bei denen schnelle Signaländerungen auftreten und feinste Details sichtbar gemacht werden müssen.
Ist das PS 5444D MSO für den professionellen Einsatz im Labor geeignet?
Ja, mit seiner 200 MHz Bandbreite, 4 analogen Kanälen und der integrierten MSO-Funktionalität ist das PS 5444D MSO hervorragend für professionelle Anwendungen in der Entwicklung, im Debugging und in der Fehlersuche von elektronischen Schaltungen geeignet.
Welche Vorteile bietet die USB-Schnittstelle gegenüber traditionellen Oszilloskopen?
Die USB-Schnittstelle ermöglicht die Nutzung der Rechenleistung und des großen Displays eines PCs. Dies erleichtert die Datenspeicherung, Analyse, Erstellung von Berichten und die Integration in digitale Arbeitsabläufe. Zudem ist die Stromversorgung und Datenübertragung oft effizienter und einfacher zu handhaben.
Wie hoch ist die typische Genauigkeit der Spannungsmessung bei diesem Oszilloskop?
Die genaue Genauigkeit der Spannungsmessung wird üblicherweise in den detaillierten technischen Datenblättern angegeben. Für Oszilloskope dieser Klasse liegt die vertikale Auflösung typischerweise bei 8 Bit oder höher, und die absolute Genauigkeit ist im einstelligen Prozentbereich angesiedelt, was für die meisten Messaufgaben im Entwicklungsbereich ausreichend ist.
