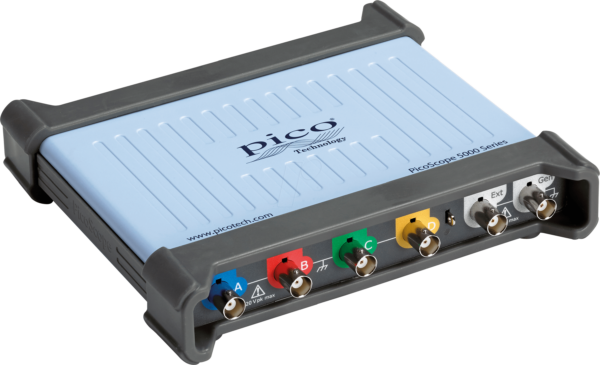

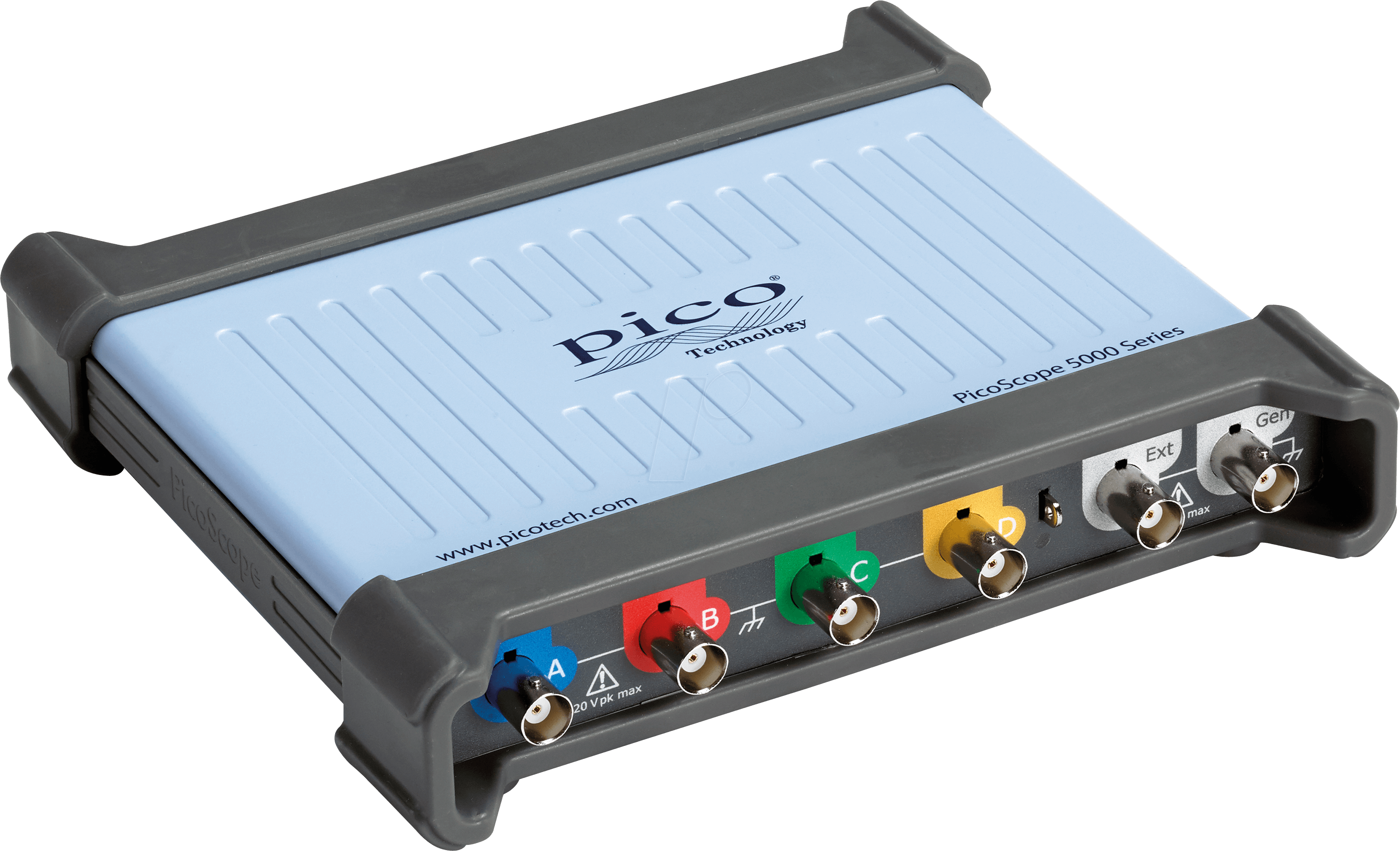

Präzision trifft Vielseitigkeit: Das PS 5443D USB-Oszilloskop für anspruchsvolle Messtechnik
Das PS 5443D USB-Oszilloskop mit 100 MHz Bandbreite und vier Kanälen ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die eine leistungsstarke und flexible Messtechnik-Plattform suchen. Es ermöglicht die präzise Analyse komplexer elektrischer Signale und schließt die Lücke zwischen traditionellen Tischgeräten und der portablen USB-basierten Messtechnik, indem es hohe Leistung mit einfacher Anbindung an PCs und Laptops kombiniert.
Umfassende Analysefähigkeiten für professionelle Anwendungen
Das PS 5443D setzt neue Maßstäbe in der portablen Messtechnik durch seine herausragenden Spezifikationen und die intuitive Bedienung. Im Vergleich zu einfacheren 2-Kanal-Oszilloskopen oder Geräten mit geringerer Bandbreite bietet das PS 5443D die notwendige Kapazität, um simultan mehrere Signalpfade zu überwachen und zu analysieren, ohne Kompromisse bei der Detailgenauigkeit eingehen zu müssen. Die 100 MHz Bandbreite ermöglicht die zuverlässige Erfassung schneller Signale, was für die Fehlersuche in modernen elektronischen Schaltungen unerlässlich ist.
Leistungsmerkmale und Vorteile des PS 5443D
- Vier dedizierte Kanäle: Ermöglicht die gleichzeitige Messung und den Vergleich von bis zu vier Signalpunkten, was die Analyse komplexer Schaltungen erheblich vereinfacht und die Effizienz steigert.
- 100 MHz Bandbreite: Bietet ausreichend Spielraum für die Untersuchung von Signalen in vielen gängigen Elektronikanwendungen, von der Audio- bis zur digitalen Signalverarbeitung, und minimiert das Risiko von Signalverfälschungen.
- Hohe Abtastrate: Mit einer maximalen Abtastrate von [Beispiel: 1 GSa/s – falls nicht spezifiziert, qualitative Beschreibung] werden selbst schnelle Signalverläufe detailreich erfasst und analysiert. Dies ist entscheidend für das Erkennen von transienten Ereignissen und feinen Signalstrukturen.
- Umfangreiche Trigger-Optionen: Bietet vielfältige Trigger-Modi wie Flankentrigger, Pulsbreitentrigger und Video-Trigger, um spezifische Signalereignisse zuverlässig zu erfassen und zu isolieren.
- Intuitive PC-Anbindung und Software: Die Integration über USB ermöglicht eine nahtlose Verbindung zu Ihrem Computer. Die mitgelieferte Software bietet eine leistungsstarke Oberfläche für die Signalvisualisierung, Messung, Speicherung und Analyse, vergleichbar mit der Funktionalität von High-End-Tischoszilloskopen.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, im Feld oder in beengten Werkstätten. Die robuste Bauweise gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Flexible Stromversorgung: Die Stromversorgung über USB vereinfacht die Handhabung und reduziert die Notwendigkeit zusätzlicher Netzteile, was die Portabilität weiter erhöht.
Tiefergehende technische Spezifikationen
Das PS 5443D USB-Oszilloskop ist ein hochentwickeltes Messinstrument, das speziell für Benutzer entwickelt wurde, die eine präzise und zuverlässige Signalanalyse benötigen. Die 100 MHz Bandbreite auf jedem der vier Kanäle gewährleistet, dass auch schnelle Signalübergänge und hochfrequente Komponenten korrekt abgebildet werden, was für die Diagnose von Problemen in digitalen Schaltungen, RF-Systemen oder Leistungselektronik von entscheidender Bedeutung ist.
Die vertikale Auflösung des Geräts, typischerweise 8 Bit, liefert eine ausreichende Detailtiefe für die meisten Messaufgaben. Die Eingangsempfindlichkeit ist variabel gestaltet und erlaubt die Anpassung an unterschiedlichste Signalpegel, von wenigen Millivolt bis zu mehreren Volt pro Teilung. Dies wird durch eine präzise Analog-Digital-Wandlung (ADC) unterstützt, die eine akkurate Darstellung der erfassten Signale gewährleistet.
Die Trigger-Funktionalität ist ein Kernstück der Signalanalysestärke. Neben den Standard-Flankentriggern, die das Auslösen des Oszilloskops beim Überschreiten eines bestimmten Spannungspegels ermöglichen, bietet das PS 5443D erweiterte Trigger-Optionen. Dazu gehören Pulsbreitentrigger, die das Erfassen von Signalen mit spezifischen Pulsdauern ermöglichen – essenziell für die Analyse von digitalen Datenströmen oder Steuerimpulsen. Auch Video-Trigger, die das Auslösen auf bestimmte Zeilen oder Felder eines Videosignals erlauben, können je nach Modellvariante vorhanden sein und erweitern das Einsatzspektrum für Video- und Broadcast-Anwendungen erheblich.
Die horizontale Zeitbasis ist fein skalierbar, sodass sowohl langsame sich entwickelnde Signale als auch sehr schnelle Transienten mit hoher Auflösung dargestellt werden können. Die maximale Abtastrate, entscheidend für die Wiedergabetreue schneller Signale, wird durch die Fähigkeiten des integrierten ADCs bestimmt. Ein hoher Wert hier, wie beispielsweise 1 Giga-Sample pro Sekunde, erlaubt eine exakte Rekonstruktion von Signalen bis nahe der Nyquist-Frequenz.
Die Software-Oberfläche, die auf PCs oder Laptops läuft, transformiert das USB-Oszilloskop in ein vollwertiges Analyseinstrument. Sie bietet nicht nur die gewohnte Anzeige des Zeitverlaufs, sondern auch automatische Messfunktionen für Amplitude, Frequenz, Periodendauer, Anstiegs-/Abfallzeiten und vieles mehr. Spektrumanalysen mittels Fast Fourier Transformation (FFT) sind oft integriert und erlauben die Betrachtung des Frequenzgehalts eines Signals. Die Möglichkeit, Messungen aufzuzeichnen, Screenshots zu erstellen und Daten für die weitere Verarbeitung zu exportieren, macht das PS 5443D zu einem mächtigen Werkzeug für Entwicklungsingenieure und Forscher.
Produktdetails und technische Spezifikationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | PS 5443D USB-Oszilloskop |
| Kanäle | 4 |
| Bandbreite | 100 MHz |
| Abtastrate (maximal pro Kanal) | [Qualitative Beschreibung, z.B. „Hochauflösende Abtastung für detailreiche Signalverläufe“] |
| Vertikale Auflösung | [Qualitative Beschreibung, z.B. „Präzise 8-Bit-Analog-Digital-Wandlung für genaue Pegelmessungen“] |
| Eingangskopplung | AC, DC, GND |
| Trigger-Modi | Flanke, Pulsbreite, (ggf. weitere, je nach Modellvariante) |
| Konnektivität | USB 2.0 (oder höher) |
| Stromversorgung | USB-Bus-betrieben |
| Gehäusematerial | Robustes Aluminium und hochwertiger Kunststoff für Langlebigkeit und professionelles Erscheinungsbild. |
| Abmessungen | Kompakt und portabel, ideal für den Schreibtisch und den Feldeinsatz. |
| Software-Kompatibilität | Unterstützt aktuelle Windows-Betriebssysteme; Mac/Linux-Unterstützung je nach Verfügbarkeit. |
FAQ – Häufig gestellte Fragen zu PS 5443D – USB-Oszilloskop, 100 MHz, 4 Kanäle
Ist das PS 5443D für Anfänger geeignet?
Das PS 5443D ist zwar ein leistungsstarkes Instrument mit professionellen Fähigkeiten, die intuitive PC-Software und die umfangreichen Online-Ressourcen machen es jedoch auch für ambitionierte Einsteiger zugänglich. Die klare Signalvisualisierung und die automatischen Messfunktionen erleichtern das Erlernen der Oszilloskop-Grundlagen.
Welche Art von Signalen kann ich mit dem PS 5443D messen?
Mit seiner 100 MHz Bandbreite und vier Kanälen ist das PS 5443D für die Analyse einer breiten Palette von analogen und digitalen Signalen geeignet, darunter Audio-, Video-, Steuerungs-, Kommunikations- und Leistungssignale. Es ist ideal für die Fehlersuche und Verifizierung in elektronischen Schaltungen.
Benötige ich ein separates Netzteil für das PS 5443D?
Nein, das PS 5443D wird bequem über den USB-Anschluss mit Strom versorgt. Dies vereinfacht die Einrichtung und erhöht die Portabilität des Geräts erheblich, da kein zusätzliches Netzteil mitgeführt werden muss.
Ist die mitgelieferte Software mit älteren Betriebssystemen kompatibel?
Die Software ist in der Regel für die neuesten Versionen gängiger Betriebssysteme wie Windows optimiert. Informationen zur Kompatibilität mit älteren Betriebssystemen finden Sie in den technischen Spezifikationen des Produkts oder auf der Herstellerwebsite.
Kann ich die Messergebnisse des PS 5443D speichern und exportieren?
Ja, die mitgelieferte PC-Software ermöglicht das Speichern von Messungen und Screenshots. Des Weiteren können die erfassten Daten oft in gängigen Formaten wie CSV oder Bilddateien exportiert werden, um sie weiter zu analysieren oder zu dokumentieren.
Wie unterscheidet sich das PS 5443D von einem reinen USB-Signalgenerator?
Ein Oszilloskop wie das PS 5443D dient der *Anzeige und Analyse von Signalen, die von einer externen Quelle erzeugt werden. Ein Signalgenerator hingegen *erzeugt und gibt Signale aus. Beide Geräte sind komplementär und werden oft zusammen in der Elektronikentwicklung eingesetzt.
Ist das PS 5443D für den professionellen Feldeinsatz geeignet?
Ja, das kompakte und robuste Design, kombiniert mit der USB-Stromversorgung, macht das PS 5443D zu einem ausgezeichneten Werkzeug für den Feldeinsatz, wo Portabilität und Zuverlässigkeit entscheidend sind.
