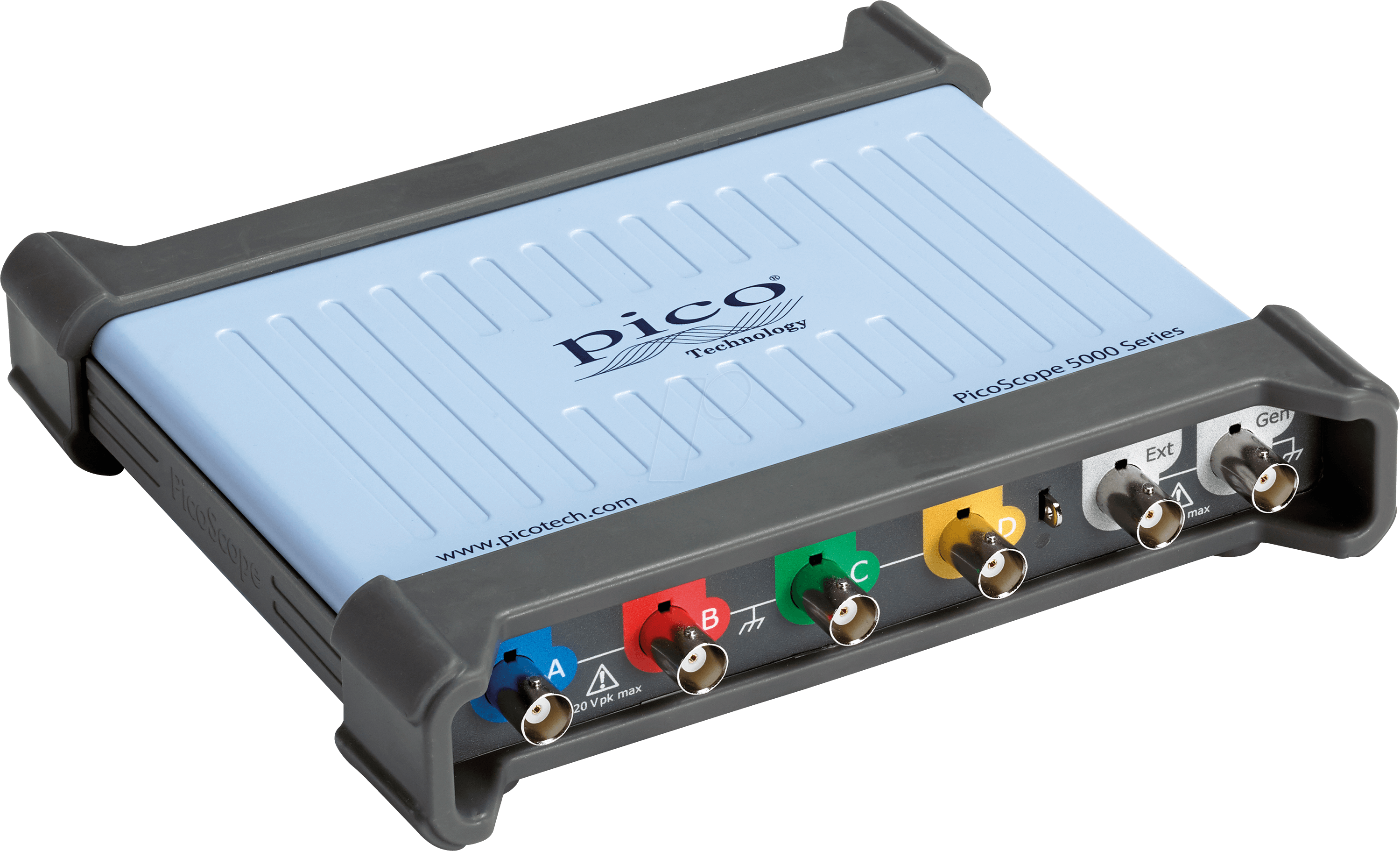

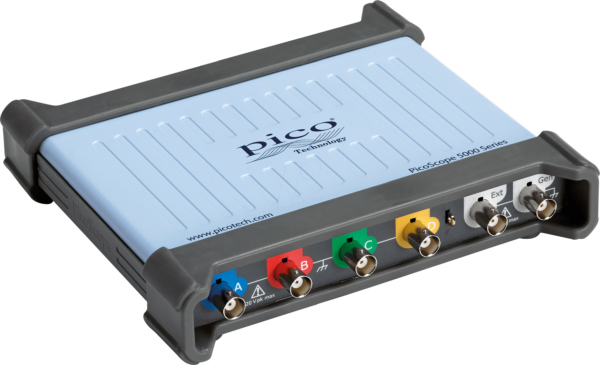

Präzision und Leistung für anspruchsvolle Messtechnik: Das PS 5442D USB-Oszilloskop
Das PS 5442D USB-Oszilloskop mit 60 MHz Bandbreite und vier Kanälen wurde entwickelt, um Ingenieuren, Technikern und ambitionierten Hobbyelektronikern eine zuverlässige und leistungsstarke Lösung für die Analyse komplexer elektrischer Signale zu bieten. Wenn Sie präzise Einblicke in Ihre Schaltungen benötigen, sei es bei der Fehlersuche, der Entwicklung oder der Qualitätskontrolle, dann ist dieses Oszilloskop Ihr unverzichtbares Werkzeug, das herkömmliche Geräte in Bezug auf Flexibilität und Integrationsfähigkeit übertrifft.
Warum das PS 5442D die überlegene Wahl ist
Herkömmliche Oszilloskope sind oft klobig, haben begrenzte Anschlussmöglichkeiten und erfordern eine separate Stromversorgung und umfangreiche Verkabelung. Das PS 5442D revolutioniert diesen Ansatz, indem es fortschrittliche Messtechnik nahtlos in eine kompakte und benutzerfreundliche USB-Schnittstelle integriert. Dies ermöglicht eine nahtlose Anbindung an Ihren PC oder Laptop, vereinfacht die Datenerfassung und -analyse erheblich und spart wertvollen Platz auf Ihrem Labortisch. Die vier Kanäle bieten zudem die Flexibilität, mehrere Signalpunkte gleichzeitig zu überwachen und so komplexe Systemdynamiken zu verstehen, was mit einem Zweikanalgerät nicht möglich wäre.
Leistungsmerkmale und Vorteile des PS 5442D
- Vier unabhängige Kanäle: Erfassen und vergleichen Sie bis zu vier verschiedene Signale gleichzeitig, ideal für die Analyse vonMehrkanal-Systemen, Bussystemen oder zur Fehlerisolierung.
- 60 MHz Bandbreite: Bietet ausreichende Kapazität für die Untersuchung einer breiten Palette von Signalen in vielen gängigen elektronischen Anwendungen, von Audiofrequenzen bis hin zu digitalen Kommunikationssignalen.
- Hohe Abtastrate: Mit einer maximalen Abtastrate von 250 MSa/s pro Kanal können Sie auch schnell wechselnde Signale präzise darstellen und analysieren, um flüchtige Ereignisse und schnelle Transienten zu erfassen.
- Tiefe Speichertiefe: Die großzügige Speichertiefe ermöglicht das Erfassen langer Signalabschnitte, was für die Analyse von Burst-Signalen, protokollierten Daten oder komplexen Modulationsformen unerlässlich ist.
- Intuitive PC-basierte Software: Die mitgelieferte Software bietet eine grafische Benutzeroberfläche, die der von Desktop-Oszilloskopen ähnelt, aber die zusätzlichen Vorteile der PC-basierten Analyse wie Speicherung, Weitergabe und erweiterte Funktionen für mathematische Berechnungen und Transformationen (FFT) bietet.
- Kompaktes und tragbares Design: Dank des USB-Betriebs und des fehlenden externen Netzteils ist das Oszilloskop leicht zu transportieren und eignet sich hervorragend für mobile Einsätze, Felddienst oder für Labore mit begrenztem Platzangebot.
- Vielseitige Trigger-Optionen: Umfangreiche Trigger-Modi (Flanke, Pulsbreite, Video, alternierend etc.) ermöglichen das präzise Erfassen spezifischer Signalereignisse und erleichtern die Fehlersuche erheblich.
- Fortschrittliche Messfunktionen: Automatische Messungen von Parametern wie Spannung (Vpp, Vmax, Vmin), Zeit (Frequenz, Periode, Anstiegszeit, Abfallzeit) und Amplitude reduzieren den manuellen Aufwand und erhöhen die Genauigkeit.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | PS 5442D |
| Bandbreite | 60 MHz |
| Anzahl Kanäle | 4 |
| Maximale Abtastrate | 250 MSa/s pro Kanal |
| Speichertiefe | Bis zu 1 Mpts pro Kanal (gemeinsam nutzbar) |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | AC, DC |
| Eingangsimpedanz | 1 MΩ ± 2% parallele 15pF ± 5pF |
| Anstiegszeit | ≤ 5.8 ns |
| Genauigkeit DC | ± 3% |
| Spannungsbereiche pro Kanal | 10 mV/Div bis 5V/Div (lineare Stufen) |
| Basiszeitbereiche | 5 ns/Div bis 100s/Div (logarithmisch skaliert) |
| Trigger-Modi | Edge, Pulse, Video, Slope, Alternate |
| Trigger-Pegel | Automatisch, Manuell, ±5 Div (von Bildschirmmitte) |
| Mathematische Funktionen | Addieren, Subtrahieren, Multiplizieren, Dividieren, FFT |
| Anzeige (PC-basiert) | Umfassende Wellenformanzeige, Speicherung und Wiedergabe |
| Schnittstelle | USB 2.0 |
| Stromversorgung | Über USB-Port des PCs/Laptops |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit antistatischer Beschichtung |
| Abmessungen (ca.) | 180 mm x 120 mm x 35 mm (ohne Anschlüsse) |
| Gewicht (ca.) | 350 g |
| Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeit | <85% |
Anwendungsgebiete und Einsatzmöglichkeiten
Das PS 5442D USB-Oszilloskop ist ein vielseitiges Instrument, das in zahlreichen Bereichen Anwendung findet:
- Forschung und Entwicklung: Analyse von Schaltungsdesign, Verifikation von Prototypen und Charakterisierung von elektronischen Komponenten.
- Fehlersuche und Wartung: Schnelle Identifizierung und Behebung von Problemen in elektronischen Systemen, von der Unterhaltungselektronik bis hin zu industriellen Steuerungen.
- Ausbildung und Lehre: Effektives Lehrmittel für Studenten der Elektrotechnik und verwandter Fächer, um theoretisches Wissen praktisch anzuwenden.
- Automobil- und Kfz-Technik: Diagnose von Bussystemen wie CAN, LIN und zur Analyse von Sensoren und Aktoren.
- Digitale Signalverarbeitung: Untersuchung von digitalen Taktsignalen, Datenströmen und zur Analyse von Kommunikationsprotokollen.
- IoT-Entwicklung: Überwachung und Debugging von Kommunikationssignalen und Stromversorgungen in vernetzten Geräten.
FAQ – Häufig gestellte Fragen zu PS 5442D – USB-Oszilloskop, 60 MHz, 4 Kanäle
Benötige ich eine zusätzliche Stromversorgung für das PS 5442D?
Nein, das PS 5442D wird bequem über den USB-Port Ihres PCs oder Laptops mit Strom versorgt. Dies vereinfacht die Einrichtung und macht es ideal für mobile Einsätze.
Welche Art von Software wird mit dem PS 5442D geliefert?
Es wird eine benutzerfreundliche PC-Software mitgeliefert, die eine intuitive Benutzeroberfläche für die Wellenformanzeige, Datenspeicherung, Analysefunktionen wie FFT und automatische Messungen bietet. Die Software ist für Windows-Betriebssysteme ausgelegt.
Ist das PS 5442D für die Analyse von digitalen Signalen geeignet?
Ja, mit seiner Bandbreite von 60 MHz und den vier Kanälen eignet sich das PS 5442D hervorragend für die Analyse digitaler Signale, die Untersuchung von Taktsignalen, Datenbussen und die Verifikation von digitalen Schaltungen.
Wie unterscheidet sich die Speichertiefe des PS 5442D von anderen Oszilloskopen?
Das PS 5442D bietet eine vergleichsweise große Speichertiefe von bis zu 1 Mpts pro Kanal. Dies ermöglicht die Erfassung längerer Signalabschnitte, was für die Analyse von komplexen oder burst-artigen Signalen, die mit Geräten mit geringerer Speichertiefe nicht vollständig erfasst werden könnten, entscheidend ist.
Ist das PS 5442D auch für Anfänger geeignet?
Obwohl es ein leistungsstarkes Werkzeug für Profis ist, macht die intuitive PC-basierte Software und die einfache USB-Anbindung das PS 5442D auch für ambitionierte Anfänger zugänglich. Die automatischen Messfunktionen und die klare Darstellung der Signale erleichtern das Erlernen der Oszilloskop-Bedienung.
Welche Arten von Messungen kann ich mit dem PS 5442D durchführen?
Sie können eine Vielzahl von automatischen Messungen durchführen, darunter Spannungspegel (Vpp, Vmax, Vmin), Frequenz, Periode, Anstiegszeit, Abfallzeit, Pulsbreite und vieles mehr. Darüber hinaus bietet die Software erweiterte Funktionen für manuelle Messungen und mathematische Analysen wie FFT.
Was ist der Vorteil von vier Kanälen gegenüber zwei Kanälen?
Vier Kanäle ermöglichen die gleichzeitige Darstellung und den Vergleich von bis zu vier verschiedenen Signalen. Dies ist essenziell für die Analyse komplexer Systeme, bei denen mehrere Signale miteinander interagieren, wie z.B. bei der Diagnose von Kommunikationsbussen (CAN, I2C, SPI), der Untersuchung von Taktsignalen in Beziehung zu Daten oder der Verfolgung von Ursache und Wirkung in einer Schaltung.
