Präzise Analyse und sichere Diagnose für anspruchsvolle Elektronikprojekte

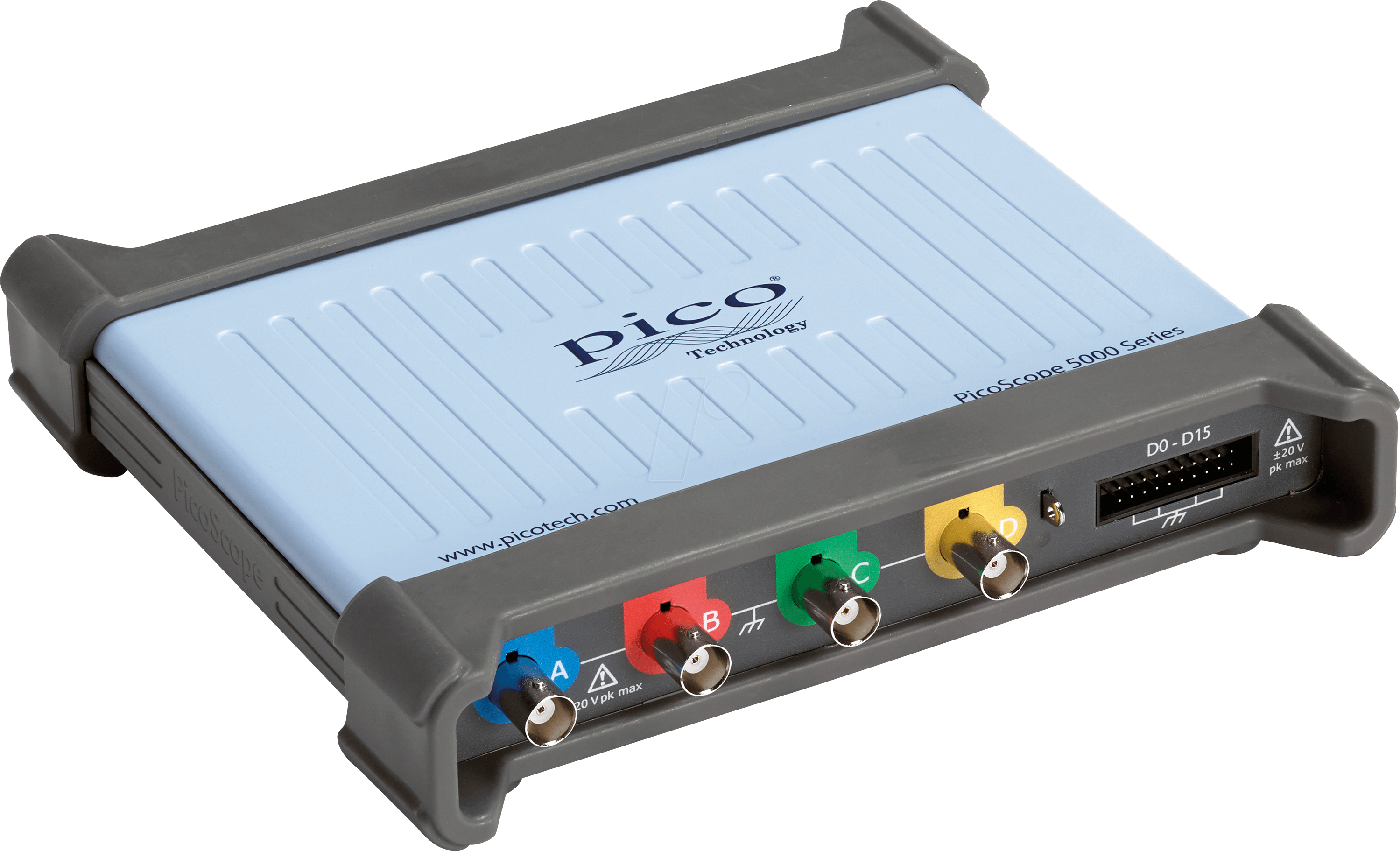

Das PS 5442D MSO – USB-Oszilloskop, 60 MHz, 4 Kanäle, MSO ist die ideale Lösung für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die eine leistungsstarke und flexible Messtechnik für die Analyse digitaler und analoger Signale benötigen. Dieses hochmoderne USB-Oszilloskop löst das Problem komplexer Signalinteraktionen und ermöglicht die präzise Identifizierung und Behebung von Fehlern in anspruchsvollen Schaltungsdesigns, von Embedded-Systemen bis hin zu komplexen Kommunikationsschnittstellen.
Überlegene Leistung und Vielseitigkeit: Das PS 5442D MSO im Detail
Im Gegensatz zu herkömmlichen Oszilloskopen, die oft auf eine Disziplin beschränkt sind, vereint das PS 5442D MSO die Funktionalitäten eines leistungsstarken analogen Oszilloskops mit der Fähigkeit zur Erfassung und Analyse digitaler Signale. Die MSO-Funktionalität (Mixed-Signal-Oszilloskop) ist ein entscheidender Vorteil, der die Fehlerbehebung in Systemen mit sowohl analogen als auch digitalen Komponenten erheblich vereinfacht. Die hohe Bandbreite von 60 MHz und die vier analogen Kanäle ermöglichen eine detaillierte Untersuchung komplexer Signalverläufe, während die zusätzlichen digitalen Kanäle die Korrelation von digitalen Ereignissen mit analogen Messungen erlauben. Diese Integration minimiert den Bedarf an mehreren spezialisierten Geräten und rationalisiert den Entwicklungsprozess.
Maximale Einblicke in Ihre Signale: Schlüsselfunktionen und Vorteile
- Erweiterte Signaldiagnose: Die Kombination aus vier analogen und digitalen Kanälen ermöglicht die gleichzeitige Erfassung und Synchronisation von analogen und digitalen Datenströmen. Dies ist unerlässlich für die Analyse von Schnittstellen wie SPI, I2C, UART und parallelen Bussen, wo das Timing zwischen digitalen und analogen Ereignissen kritisch ist.
- Hohe Präzision und Detailgenauigkeit: Mit einer Bandbreite von 60 MHz erfasst das Oszilloskop auch schnelle Signaländerungen und flüchtige Ereignisse zuverlässig. Eine Abtastrate von bis zu 1 GSa/s pro Kanal sorgt für eine detailreiche Darstellung der Wellenformen, was die Identifizierung von Rauschen, Verzerrungen und Jitter erleichtert.
- Benutzerfreundliche Bedienung über USB: Die Anbindung und Stromversorgung über USB vereinfacht die Handhabung und Mobilität. Die intuitive Software ermöglicht eine einfache Bedienung, Datenerfassung, -analyse und -dokumentation direkt am PC, was den Workflow beschleunigt.
- Umfangreiche Trigger-Optionen: Die hochentwickelten Trigger-Funktionen, einschließlich Flanken-, Pulsweiten-, Video- und optionaler serieller Dekodierungs-Trigger, erlauben das präzise Erfassen spezifischer Signalereignisse. Dies ist entscheidend für die Isolierung von Fehlern in komplexen digitalen Protokollen.
- Robuste Bauweise und Zuverlässigkeit: Konzipiert für den professionellen Einsatz, zeichnet sich das PS 5442D MSO durch eine solide Verarbeitung aus, die Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen gewährleistet.
- Kosteneffiziente Lösung: Bietet High-End-MSO-Funktionen zu einem attraktiven Preis-Leistungs-Verhältnis, was es zu einer ökonomisch sinnvollen Investition für professionelle Labore und Bildungseinrichtungen macht.
Technische Spezifikationen und hochwertige Verarbeitung
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktart | USB-Oszilloskop mit MSO-Funktionalität |
| Modell | PS 5442D MSO |
| Analoge Bandbreite | 60 MHz |
| Anzahl analoger Kanäle | 4 |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s |
| Vertikale Auflösung | 8-Bit |
| Speichertiefe (pro Kanal) | Bis zu 1 Mpts |
| Digitale Kanäle (MSO) | 8 |
| Trigger-Modi | Flanke, Pulsbreite, Video, Edge, Peak Detect, Logic, Serial Bus (optional) |
| Anschluss | USB 2.0 |
| Stromversorgung | Über USB |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit stoßabsorbierenden Gummielementen an den Ecken für erhöhte Robustheit und Griffigkeit. Die frontseitige Bedienoberfläche ist mit einer kratzfesten Beschichtung versehen. |
| Display-Interface | Wird über die PC-Software realisiert, was flexible Darstellungsmöglichkeiten bietet. |
| Kompatible Betriebssysteme | Windows (spezifische Versionen werden im Handbuch detailliert) |
| Anwendungsbereiche | Automobiltechnik, Embedded Systems, IoT-Entwicklung, digitale Signalverarbeitung, Kommunikationsprotokollanalyse, industrielle Automatisierung, Forschung und Lehre. |
| Abmessungen und Gewicht | Kompakte und leichte Bauweise, optimiert für mobile Einsätze und platzsparende Unterbringung auf dem Arbeitstisch. (Genaue Maße und Gewicht variieren je nach Produktionscharge und sind im technischen Datenblatt aufgeführt.) |
Tiefergehende Analyse und erweiterte Einsatzmöglichkeiten
Das PS 5442D MSO positioniert sich als unverzichtbares Werkzeug für die effiziente Entwicklung und Fehlerbehebung im Bereich der modernen Elektronik. Die vier analogen Kanäle ermöglichen eine detaillierte Untersuchung von analogen Signalen wie Spannungspegeln, Frequenzen und Zeitdauern. Sie sind entscheidend für die Charakterisierung von Verstärkerschaltungen, Filtern und anderen analogen Komponenten. Die Fähigkeit, bis zu 1 GSa/s zu erfassen, stellt sicher, dass selbst sehr schnelle Übergänge und kurzzeitige Phänomene wie Spikes oder Glitches sichtbar gemacht werden. Die erweiterte Speichertiefe von bis zu 1 Mpts pro Kanal erlaubt das Speichern langer Signalverläufe, was für die Analyse von komplexen sequenziellen Abläufen oder zur Untersuchung intermittierender Fehler von unschätzbarem Wert ist.
Die Integration von acht digitalen Kanälen hebt das PS 5442D MSO auf ein neues Niveau der Signalintegrität. Diese Kanäle sind ideal für die gleichzeitige Überwachung von digitalen Bussen wie I2C, SPI, UART oder parallelen Datenleitungen. Die synchronisierte Anzeige von analogen und digitalen Signalen im selben Zeitraster ermöglicht eine sofortige Korrelation von Ereignissen. Beispielsweise kann ein bestimmter digitaler Triggerpunkt (z.B. der Start eines SPI-Transfers) direkt mit den analogen Signalen auf der Takt- und Datenleitung korreliert werden. Dies beschleunigt die Fehlersuche in mikrocontrollerbasierten Systemen, bei denen das Zusammenspiel zwischen verschiedenen Komponenten und Protokollen fehleranfällig ist.
Die Flexibilität des Geräts wird durch seine USB-Anbindung unterstrichen. Es agiert als leistungsstarkes extern erweiterbares Messsystem, das über die mitgelieferte Software gesteuert wird. Diese Software ist nicht nur für die Bedienung und Datenerfassung zuständig, sondern bietet auch fortschrittliche Analysewerkzeuge. Dazu gehören automatische Messungen von Parametern wie Spitze-Spitze-Spannung, RMS-Wert, Frequenz, Periodendauer und Duty Cycle. Die Möglichkeit, Wellenformen aufzuzeichnen, zu speichern und zu exportieren, erleichtert die Dokumentation von Messergebnissen und die Zusammenarbeit im Team. Die Software unterstützt auch die serielle Dekodierung für gängige Protokolle, wodurch digitale Busdaten direkt als Text oder Tabelle dargestellt werden können, was die Analyse immens vereinfacht.
Die Trigger-Funktionen sind ein weiterer Eckpfeiler der Leistungsfähigkeit des PS 5442D MSO. Neben den Standard-Flankentriggern bietet es fortschrittliche Modi wie Pulsweiten-Trigger, um Impulse einer bestimmten Breite zu isolieren, oder Logik-Trigger, die auf spezifischen Zuständen mehrerer digitaler Kanäle basieren. Dies ist besonders nützlich bei der Fehlersuche in sequenziellen Logikschaltungen oder bei der Synchronisation mit komplexen Datenmustern. Die optionale serielle Bus-Dekodierungstaste ermöglicht sogar das Auslösen eines Triggers basierend auf einem bestimmten Paketinhalt eines seriellen Protokolls, was die Isolierung von Fehlern in der Datenkommunikation revolutioniert.
Die Qualität der physikalischen Konstruktion des PS 5442D MSO garantiert, dass es den Anforderungen eines professionellen Umfelds gerecht wird. Das robuste Gehäuse schützt die empfindliche Elektronik vor mechanischen Belastungen und Staub, während die rutschfesten Gummifüße für einen sicheren Stand auf dem Labortisch sorgen. Die kompakte Größe und die stromsparende USB-Stromversorgung machen es zu einem idealen Werkzeug für den mobilen Einsatz, sei es für Außendiensttechniker oder für Schulungszwecke. Die klare und übersichtliche Anordnung der Bedienelemente (sofern physisch vorhanden, ansonsten die intuitive Software-Oberfläche) minimiert die Einarbeitungszeit und ermöglicht ein schnelles und effizientes Arbeiten.
FAQ – Häufig gestellte Fragen zu PS 5442D MSO – USB-Oszilloskop, 60 MHz, 4 Kanäle, MSO
Was ist der Hauptvorteil eines MSO-Oszilloskops gegenüber einem reinen digitalen Oszilloskop?
Der Hauptvorteil eines MSO-Oszilloskops wie dem PS 5442D MSO liegt in seiner Fähigkeit, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen und zu analysieren. Dies ist entscheidend für die Fehlersuche in modernen elektronischen Systemen, die oft eine Kombination aus analogen und digitalen Komponenten verwenden. Sie können beispielsweise sehen, wie ein analoger Sensorwert mit einem digitalen Steuersignal korreliert, was mit einem reinen digitalen Oszilloskop nicht möglich wäre.
Für welche Art von Anwendungen ist das PS 5442D MSO besonders gut geeignet?
Das PS 5442D MSO ist hervorragend geeignet für eine breite Palette von Anwendungen, darunter die Entwicklung und Debugging von Embedded-Systemen, IoT-Geräten, die Analyse von Kommunikationsprotokollen wie SPI und I2C, die Fehlerbehebung in Automobilsteuergeräten, die Forschung und Entwicklung in der Industrie sowie für fortgeschrittene Ausbildungsprojekte. Seine Vielseitigkeit macht es zu einem wertvollen Werkzeug für verschiedene technische Disziplinen.
Wie wird das PS 5442D MSO mit Strom versorgt und wie erfolgt die Bedienung?
Das PS 5442D MSO wird über ein einziges USB-Kabel sowohl mit Strom versorgt als auch mit einem Computer verbunden. Die gesamte Bedienung, Anzeige und Analyse erfolgt über eine intuitive und leistungsstarke Software-Anwendung, die auf Ihrem PC installiert wird. Dies ermöglicht eine flexible und komfortable Nutzung, da Sie die volle Rechenleistung Ihres Computers für die Signalverarbeitung und Darstellung nutzen können.
Was bedeutet die MSO-Funktionalität im Detail für die digitale Signalverfolgung?
Die MSO-Funktionalität bedeutet, dass neben den vier analogen Kanälen acht zusätzliche digitale Kanäle zur Verfügung stehen. Diese digitalen Kanäle können Sie verwenden, um einzelne Bits oder ganze Busse (z.B. Daten- und Adressleitungen) zu überwachen. Die Daten von allen analogen und digitalen Kanälen werden präzise zeitlich synchronisiert erfasst und auf dem Bildschirm dargestellt, was die Korrelation von digitalen Ereignissen mit analogen Signaländerungen erleichtert.
Welche Bandbreite und Abtastrate bietet das PS 5442D MSO und ist das ausreichend für meine Projekte?
Das PS 5442D MSO verfügt über eine analoge Bandbreite von 60 MHz und eine maximale Abtastrate von 1 GSa/s pro Kanal. Diese Spezifikationen sind für die meisten gängigen Anwendungen im Bereich der Mikrocontroller-Entwicklung, der digitalen Signalverarbeitung und der Analyse von Schnittstellenprotokollen mehr als ausreichend. Sie ermöglichen eine detailgetreue Erfassung schneller Signaländerungen und komplexer Wellenformen, ohne dass wichtige Details verloren gehen.
Kann das PS 5442D MSO auch zum Debuggen von seriellen Kommunikationsprotokollen wie SPI oder I2C verwendet werden?
Ja, das PS 5442D MSO ist hervorragend für das Debuggen serieller Kommunikationsprotokolle wie SPI, I2C und UART geeignet. Die acht digitalen Kanäle können zur Erfassung der Takt- und Datenleitungen dieser Protokolle verwendet werden. In Verbindung mit der optionalen seriellen Dekodierungssoftware können die erfassten Busdaten direkt als lesbare Nachrichten interpretiert und angezeigt werden, was die Fehlersuche erheblich vereinfacht.
Wie robust ist die Hardware des PS 5442D MSO für den Einsatz außerhalb eines reinen Schreibtischumfelds?
Das PS 5442D MSO ist mit einem robusten Gehäuse aus hochwertigem ABS-Kunststoff ausgestattet, das durch stoßabsorbierende Elemente an den Ecken zusätzliche Widerstandsfähigkeit bietet. Dies macht es zu einem zuverlässigen Werkzeug für den Einsatz in Werkstätten, im Feld oder in Bildungseinrichtungen, wo eine höhere mechanische Beanspruchung auftreten kann. Die kompakte und leichte Bauweise unterstützt zudem die mobile Nutzung.
