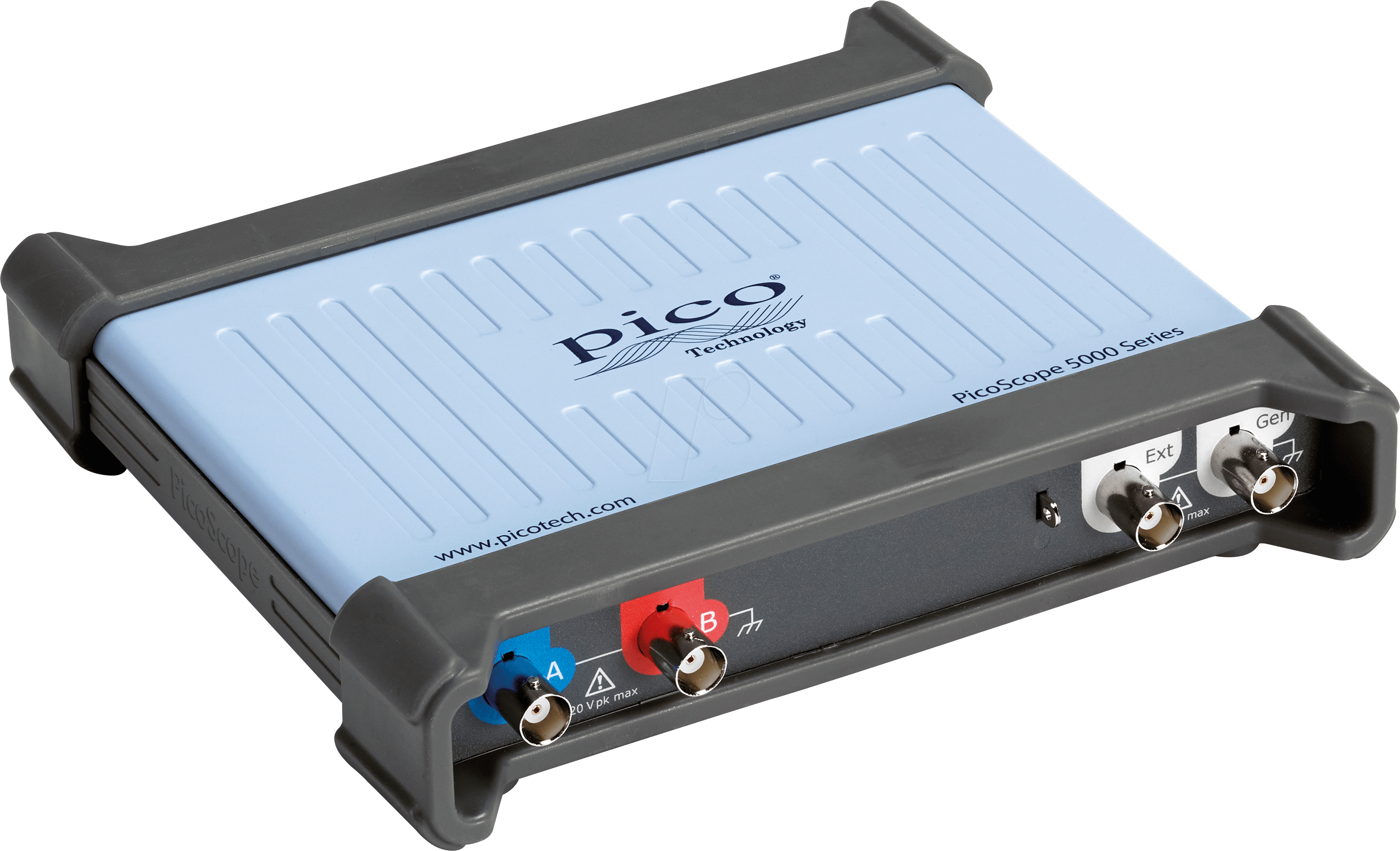

Präzision und Vielseitigkeit für Elektronik-Experten: Das PS 5242D USB-Oszilloskop
Das PS 5242D USB-Oszilloskop mit 60 MHz Bandbreite und zwei Kanälen ist die ideale Lösung für alle, die präzise Messungen in der Elektronikentwicklung, Fehlersuche und Ausbildung benötigen. Es ermöglicht Ingenieuren, Technikern und Hobbyisten, komplexe Signale einfach zu visualisieren, zu analysieren und zu interpretieren, und überwindet die Limitierungen herkömmlicher Tischoszilloskope durch seine nahtlose Integration in den PC-Workflow.
Leistungsstarke Analyse dank moderner USB-Technologie
Dieses USB-Oszilloskop repräsentiert die nächste Generation der Messtechnik. Durch die Anbindung an Ihren Computer mittels USB wird die Anzeige und Analyse von Messdaten revolutioniert. Anstatt auf einem kleinen integrierten Bildschirm gefangen zu sein, profitieren Sie von der Rechenleistung und dem großen Display Ihres PCs oder Laptops. Dies ermöglicht eine detailliertere Darstellung von Wellenformen, komplexere Trigger-Einstellungen und die Speicherung sowie den Export von Messergebnissen in verschiedenen Formaten für die Weiterverarbeitung in Berichten oder anderen Applikationen. Die intuitive Bedienung über die mitgelieferte Software minimiert die Einarbeitungszeit und steigert die Effizienz bei jeder Messaufgabe.
Hervorragende Signalintegrität und Messgenauigkeit
Das Herzstück des PS 5242D bildet sein hochwertiges Frontend, das eine präzise Erfassung selbst feiner Signalnuancen gewährleistet. Mit einer Bandbreite von 60 MHz und einer Abtastrate von bis zu 100 MS/s können Sie auch schnelle Signaländerungen detailgetreu darstellen. Die zwei unabhängigen Kanäle ermöglichen den gleichzeitigen Vergleich von Signalen, was für die Analyse von Systemverhalten, die Untersuchung von Signalinteraktionen oder die Differenzialmessung unerlässlich ist. Die hohe vertikale Auflösung von 8 Bit sorgt für eine feine Abstufung der Spannungswerte, und die umfassenden Trigger-Optionen (Edge, Pulse, Video) erlauben das präzise Erfassen spezifischer Signalereignisse, die für die Fehlersuche entscheidend sind.
Vorteile des PS 5242D USB-Oszilloskops
- Flexibilität und Mobilität: Kompakt und leichtgewichtig, ideal für den Einsatz im Labor, im Außendienst oder in beengten Arbeitsumgebungen.
- PC-basierte Analyse: Nutzt die Leistung Ihres Computers für fortschrittliche Signalverarbeitung, Speicherung und Berichterstellung.
- Hohe Messgenauigkeit: 60 MHz Bandbreite und 100 MS/s Abtastrate für detailreiche Messergebnisse.
- Zwei unabhängige Kanäle: Gleichzeitige Erfassung und Vergleich von Signalen zur umfassenden Systemanalyse.
- Intuitive Bedienung: Benutzerfreundliche Software ermöglicht schnelle Einarbeitung und effizientes Arbeiten.
- Umfassende Trigger-Funktionen: Präzises Erfassen spezifischer Signalereignisse für effektive Fehlersuche.
- Kosteneffiziente Lösung: Bietet professionelle Leistung zu einem attraktiven Preis, ideal für Budget-orientierte Anwendungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | PS 5242D |
| Typ | USB-Oszilloskop |
| Bandbreite | 60 MHz |
| Kanäle | 2 |
| Abtastrate (maximal) | 100 MS/s pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | AC, DC, GND |
| Trigger-Modi | Edge, Pulse, Video |
| Anschluss | USB 2.0 |
| Stromversorgung | Über USB |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit antistatischer Behandlung |
| Abmessungen | Kompaktes Design, optimiert für mobile Einsätze und geringen Platzbedarf auf dem Schreibtisch. Detaillierte Maße sind im technischen Handbuch spezifiziert. |
| Betriebssystemkompatibilität | Unterstützt aktuelle Versionen von Windows (XP, Vista, 7, 8, 10, 11) sowie macOS und Linux über die bereitgestellte Software. |
Anwendungsbereiche: Wo das PS 5242D seine Stärken ausspielt
Das PS 5242D USB-Oszilloskop ist ein vielseitiges Werkzeug, das in zahlreichen technischen Disziplinen seinen Einsatz findet:
- Entwicklung und Prototyping: Zur Verifizierung von Schaltungsdesigns, Analyse von Schaltvorgängen und Messung von Signalqualitäten in neuen elektronischen Produkten.
- Fehlersuche und Diagnose: Identifizierung von Problemen in komplexen elektronischen Systemen, von der einfachen Platine bis hin zu industriellen Steuerungen. Die Möglichkeit, Signale über längere Zeiträume aufzuzeichnen und detailliert zu analysieren, ist hierbei von unschätzbarem Wert.
- Ausbildung und Lehre: Als kostengünstiges und dennoch leistungsstarkes Instrument für den Unterricht in Schulen, Fachhochschulen und Universitäten, um Studenten die Grundlagen der Signalmessung und -analyse näherzubringen.
- Service und Reparatur: Schnelle und präzise Diagnose von Defekten in Konsumerelektronik, Automobiltechnik und Industrieanlagen.
- Forschung und Entwicklung: Untersuchung von transienten Phänomenen, Rauschen und anderen komplexen Signalverhaltensweisen in anspruchsvollen Forschungsprojekten.
Software und Bedienung: Nahtlose Integration in Ihren Workflow
Die mitgelieferte Software ist das Bindeglied zwischen dem physischen Messgerät und Ihrem Computer. Sie wurde entwickelt, um eine maximale Benutzerfreundlichkeit bei gleichzeitiger Bereitstellung professioneller Messfunktionen zu gewährleisten. Die Software bietet:
- Intuitive Benutzeroberfläche: Klare Anordnung von Bedienelementen und Messfenstern für eine schnelle und effiziente Handhabung.
- Umfangreiche Messfunktionen: Automatische Messungen von Parametern wie Frequenz, Amplitude, Periode, Anstiegs-/Abfallzeit und mehr.
- Signalaufzeichnung und Wiedergabe: Speichern von Messdaten für die spätere Analyse oder Präsentation.
- Mathematische Funktionen: Ermöglicht die Anwendung von mathematischen Operationen auf die Messsignale, wie z.B. Addition, Subtraktion oder FFT-Analyse zur Frequenzbereichsdarstellung.
- Konfigurierbare Trigger-Einstellungen: Präzise Einstellung von Trigger-Bedingungen für das zuverlässige Erfassen von interessanten Signalereignissen.
- Anpassbare Ansicht: Flexible Skalierung und Zoomfunktionen zur optimalen Darstellung von Signalverläufen.
FAQ – Häufig gestellte Fragen zu PS 5242D – USB-Oszilloskop, 60 MHz, 2 Kanäle
Wie schließe ich das PS 5242D an meinen Computer an?
Das PS 5242D wird einfach über ein Standard-USB-Kabel an einen freien USB-Anschluss Ihres Computers angeschlossen. Stellen Sie sicher, dass die mitgelieferte Software vor dem ersten Gebrauch installiert ist. Nach der Installation erkennt das System das Oszilloskop automatisch.
Welche Betriebssysteme werden von der Software unterstützt?
Die Software für das PS 5242D ist für die gängigsten Betriebssysteme verfügbar, einschließlich aktueller Versionen von Windows (XP, Vista, 7, 8, 10, 11), macOS und Linux. Eine detaillierte Liste der unterstützten Versionen finden Sie in der Produktdokumentation.
Ist das PS 5242D für den mobilen Einsatz geeignet?
Ja, das PS 5242D ist aufgrund seines kompakten und leichten Designs hervorragend für den mobilen Einsatz geeignet. Es wird über USB mit Strom versorgt, sodass kein zusätzliches Netzteil erforderlich ist, was den Transport und die Nutzung vor Ort erheblich vereinfacht.
Welche Art von Signalen kann ich mit dem PS 5242D messen?
Das PS 5242D ist für die Messung einer breiten Palette von elektrischen Signalen geeignet, darunter analoge und digitale Signale mit einer Bandbreite von bis zu 60 MHz. Dies umfasst Spannungsverläufe, Pulsfolgen, serielle Kommunikationsprotokolle und vieles mehr, was in der Elektronik üblich ist.
Wie unterscheidet sich die Analyse mit einem USB-Oszilloskop von einem klassischen Tischoszilloskop?
Der Hauptunterschied liegt in der Flexibilität und den Analysemöglichkeiten. USB-Oszilloskope nutzen die Leistung Ihres Computers für Anzeige, Speicherung und komplexe Berechnungen, was eine detailliertere und benutzerfreundlichere Analyse ermöglicht. Klassische Tischoszilloskope sind eigenständige Geräte mit begrenzten Bildschirmgrößen und Speicherfunktionen.
Was bedeutet „2 Kanäle“?
Die Angabe „2 Kanäle“ bedeutet, dass das Oszilloskop gleichzeitig zwei unabhängige Signale erfassen und anzeigen kann. Dies ist essentiell, um beispielsweise ein Eingangssignal mit einem Ausgangssignal zu vergleichen, die Zeitdifferenz zwischen zwei Signalen zu messen oder die Auswirkungen einer Schaltung auf ein Signal zu beobachten.
Bietet das PS 5242D spezielle Trigger-Optionen?
Ja, das PS 5242D verfügt über verschiedene Trigger-Modi, darunter Edge-Trigger (auslösen bei einem bestimmten Spannungsanstieg oder -abfall), Puls-Trigger (auslösen bei einem Puls einer bestimmten Breite) und Video-Trigger (für die Analyse von Videosignalen, falls relevant). Diese erweiterten Trigger-Optionen erleichtern das präzise Einfangen von interessanten oder fehlerhaften Signalereignissen.
