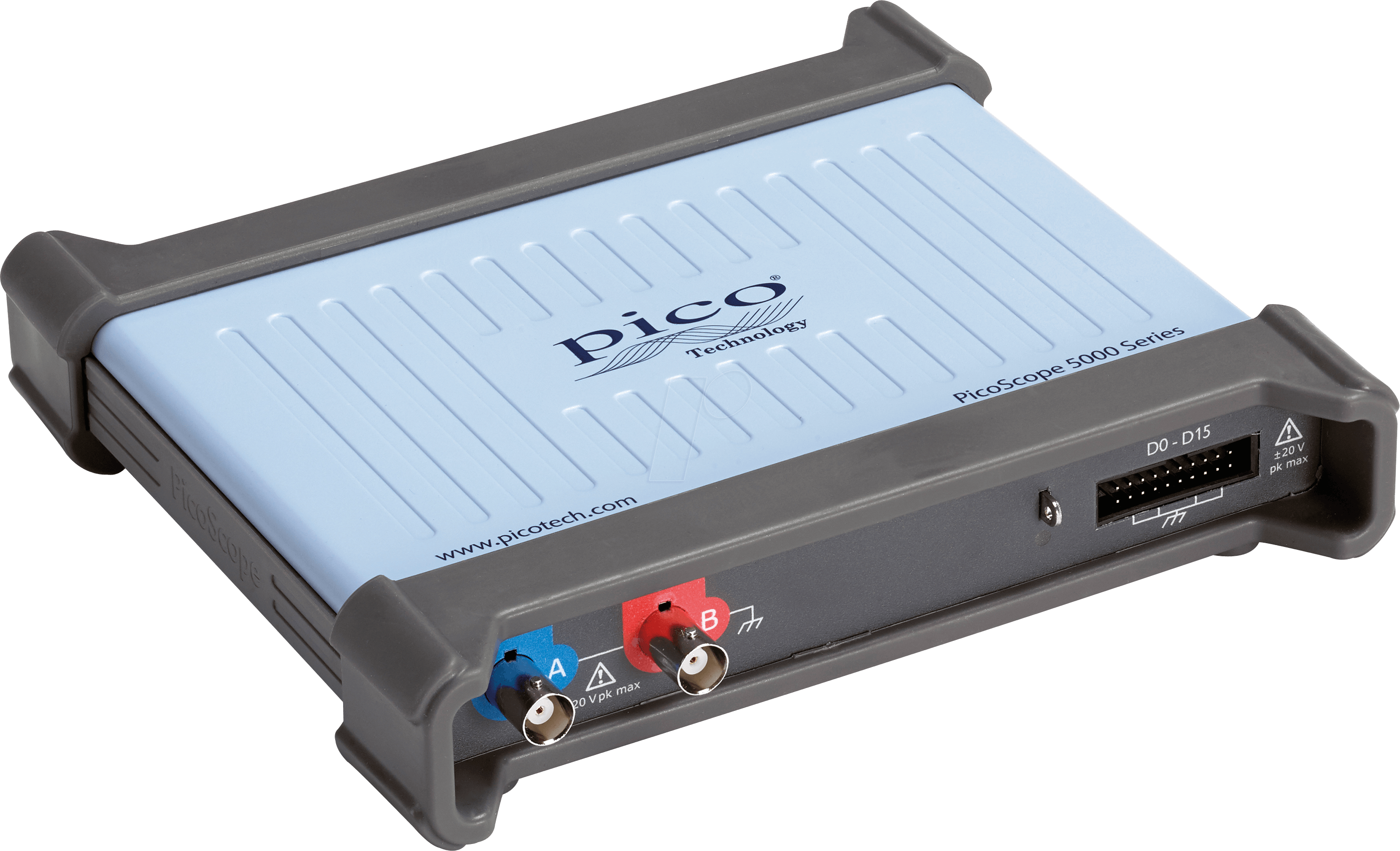

Präzise Signaldiagnostik für Profis und Hobbyisten: Das PS 5242D MSO USB-Oszilloskop
Das PS 5242D MSO USB-Oszilloskop ist die ideale Lösung für alle, die eine präzise und vielseitige Analyse elektrischer Signale benötigen. Ob im anspruchsvollen Entwicklungsingenieurwesen, in der Fehlersuche in komplexen Schaltungen oder im fortgeschrittenen Hobbybereich – dieses Gerät liefert die unerlässlichen Werkzeuge zur Visualisierung und Messung von Spannungsverläufen. Es überwindet die Einschränkungen einfacher Multimeter und bietet eine tiefgreifende Einsicht in die Dynamik elektronischer Systeme, die für das Verständnis und die Optimierung von Schaltungen unerlässlich ist. Dieses MSO-Oszilloskop ist die überlegene Wahl für Anwender, die eine kosteneffiziente, aber leistungsstarke Lösung suchen, die herkömmliche Oszilloskope in Sachen Flexibilität und Integration übertrifft.
Leistungsstarke Analysefunktionen für höchste Ansprüche
Das PS 5242D MSO zeichnet sich durch seine beeindruckende Bandbreite von 60 MHz und zwei vollwertige analoge Kanäle aus, die eine detaillierte Erfassung von Signalen ermöglichen. Diese Spezifikationen sind entscheidend für die Analyse von Audioschaltungen, analogen Filter-Designs und allgemeinen Messungen im Niedrigfrequenzbereich bis hin zu mittelschnellen digitalen Schnittstellen. Die zusätzliche MSO-Funktionalität (Mixed-Signal-Oszilloskop) erweitert die Einsatzmöglichkeiten erheblich, indem sie die gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen erlaubt. Dies ist insbesondere bei der Fehlersuche in Mikrocontroller-basierten Systemen von unschätzbarem Wert, wo das Zusammenspiel von Analogkomponenten und digitalen Steuerungslogik analysiert werden muss.
Hervorragende Signalintegrität und Präzision
Die Kernkompetenz des PS 5242D MSO liegt in seiner Fähigkeit, Signale mit hoher Genauigkeit zu erfassen und darzustellen. Die schnelle Abtastrate und die hohe Auflösung sorgen dafür, dass selbst feine Signaldetails nicht verloren gehen. Dies ermöglicht eine zuverlässige Identifizierung von Rauschen, Verzerrungen oder unerwünschten Artefakten, die die Leistung einer Schaltung beeinträchtigen können. Die Stabilität und Zuverlässigkeit der Messungen sind fundamental für jede professionelle Anwendung.
Vielseitige Trigger-Optionen für gezielte Messungen
Die Auswahl an Trigger-Modi ist ein entscheidender Faktor für die effiziente Arbeit mit einem Oszilloskop. Das PS 5242D MSO bietet eine breite Palette an Trigger-Optionen, darunter Flankentrigger, Pulsbreitentrigger und sogar serielle Bus-Trigger (je nach MSO-Implementierung), die es dem Anwender ermöglichen, spezifische Signalereignisse präzise zu erfassen. Dies ist unerlässlich, um sporadische Fehler oder bestimmte Zustände in einer Schaltung zu isolieren und zu analysieren. Die Möglichkeit, Trigger-Bedingungen flexibel zu konfigurieren, spart wertvolle Zeit bei der Fehlersuche.
Integration durch USB-Anbindung für moderne Arbeitsweisen
Die Anbindung über USB macht das PS 5242D MSO zu einem modernen und flexiblen Messinstrument. Die Datenübertragung zum PC ist schnell und einfach, und die mitgelieferte Software ermöglicht nicht nur die Anzeige der Wellenformen, sondern auch weiterführende Analysen, Speicherung von Messungen und Erstellung von Berichten. Diese nahtlose Integration in den digitalen Workflow steigert die Effizienz und erleichtert die Dokumentation von Messergebnissen. Es ermöglicht die Nutzung der Rechenleistung des PCs für komplexe Signalverarbeitung und Visualisierung, was herkömmliche Standalone-Oszilloskope oft nicht bieten können.
Erweiterte MSO-Funktionalität für Mixed-Signal-Anwendungen
Die Mixed-Signal-Oszilloskop-Funktion ist ein herausragendes Merkmal des PS 5242D MSO. Mit dedizierten digitalen Kanälen können gleichzeitig digitale Signale erfasst und mit den analogen Signalen korreliert werden. Dies ist ein entscheidender Vorteil bei der Entwicklung und Fehlersuche in Systemen, die sowohl analoge als auch digitale Komponenten umfassen, wie z.B. Mikrocontroller-Systeme, Kommunikationsschnittstellen oder Sensornetzwerke. Das Verständnis des Zusammenspiels zwischen analogen Sensordaten und digitalen Steuerungsbefehlen ist oft der Schlüssel zur Problemlösung.
Intuitive Bedienung und Analyse-Software
Die benutzerfreundliche Oberfläche der zugehörigen Software sorgt für eine schnelle Einarbeitung und effiziente Nutzung des Oszilloskops. Funktionen wie automatische Messungen, Cursor-Messungen und Spektrumanalyse sind leicht zugänglich. Die Software ist so konzipiert, dass sie dem Anwender hilft, schnell die benötigten Informationen aus den erfassten Signalen zu extrahieren, ohne sich in komplexen Menüs zu verlieren. Dies unterstützt sowohl Einsteiger als auch erfahrene Ingenieure.
Anwendungsbereiche im Detail
Das PS 5242D MSO ist prädestiniert für eine Vielzahl von Anwendungen:
- Entwicklung von Embedded-Systemen: Analyse von Kommunikationsprotokollen (I2C, SPI), Debugging von Mikrocontrollern, Überprüfung von Taktgebern.
- Audio- und Videotechnik: Messung von Verzerrungen, Frequenzgängen, Rauschpegeln und Signalformen in Audioverstärkern und Videostreams.
- Kfz-Elektronik: Diagnose von Sensoren, Steuergeräten und Kommunikationsbussen im Fahrzeug.
- Industrielle Automatisierung: Überprüfung von Steuerungssignalen, Sensoren und Aktoren in industriellen Anlagen.
- Forschung und Lehre: Ein leistungsstarkes Werkzeug für das Verständnis und die praktische Anwendung von Elektronikprinzipien.
- Hobby-Elektronik: Fortgeschrittene Projekte, die eine detaillierte Signalbetrachtung erfordern, wie z.B. Software Defined Radio (SDR) oder komplexe Schaltungsdesigns.
Technische Spezifikationen und qualitative Merkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | PS 5242D MSO |
| Bandbreite | 60 MHz |
| Kanäle | 2 analoge Kanäle, MSO (Mixed-Signal-Oszilloskop) mit 8 digitalen Kanälen (typisch) |
| Abtastrate (Max.) | 1 GSa/s pro Kanal (typisch, je nach Modellvariante) |
| Vertikale Auflösung | 8 Bit (typisch) |
| Speichertiefe | Große Speichertiefe für detaillierte Signalerfassung (z.B. 1M Punkte pro Kanal) |
| Trigger-Typen | Flanken-, Pulsbreiten-, Video-, Serial-Bus-Trigger (optional) |
| Anschluss | USB 2.0 (High-Speed) |
| Stromversorgung | USB-Bus-powered oder externes Netzteil |
| Gehäusematerial | Hochwertiger ABS-Kunststoff, robust und stoßfest für den Feldeinsatz |
| Bedienung | Via PC-Software, intuitive Benutzeroberfläche |
| Display | Nicht integriert (PC-basiert), ermöglicht flexible Bildschirmgröße und Auflösung |
| Mitgelieferte Software | Umfassende Analyse- und Messsoftware für Windows, macOS, Linux |
| Zertifizierungen | CE, RoHS-konform |
FAQ – Häufig gestellte Fragen zu PS 5242D MSO – USB-Oszilloskop, 60 MHz, 2 Kanäle, MSO
Ist das PS 5242D MSO für Anfänger geeignet?
Ja, obwohl es über professionelle Funktionen verfügt, macht die intuitive PC-basierte Software das Gerät auch für engagierte Hobbyisten und Lernende zugänglich. Die Möglichkeit, Signale einfach darzustellen und zu analysieren, erleichtert das Verständnis elektronischer Konzepte.
Wie unterscheidet sich ein MSO von einem reinen digitalen Speicheroszilloskop?
Ein MSO (Mixed-Signal-Oszilloskop) kombiniert die Funktionalität eines digitalen Speicheroszilloskops mit der Fähigkeit, digitale Signale zu erfassen. Dies ermöglicht die gleichzeitige Analyse von analogen Signalverläufen und digitalen Logikzuständen, was für die Fehlersuche in komplexen Systemen unerlässlich ist.
Benötige ich spezielle Treiber für die Installation der Software?
In der Regel wird die Software mit allen notwendigen Treibern für gängige Betriebssysteme geliefert. Die Installation ist meist unkompliziert und wird durch die mitgelieferte Dokumentation unterstützt.
Welche Arten von digitalen Signalen kann ich mit der MSO-Funktion erfassen?
Die MSO-Funktion ermöglicht die Erfassung von parallelen digitalen Signalen. Moderne MSOs können oft auch zur Dekodierung von seriellen Protokollen wie I2C, SPI oder UART genutzt werden, was die Analyse von Kommunikationsbussen erleichtert. Die genauen Dekodierungsfähigkeiten hängen von der spezifischen Software ab.
Ist die Bandbreite von 60 MHz für die meisten Anwendungen ausreichend?
Für viele Anwendungen im Bereich der Mikrocontroller-Entwicklung, Audio-Analyse und allgemeinen Elektronik ist eine Bandbreite von 60 MHz mehr als ausreichend. Für sehr Hochfrequenz-Anwendungen sind möglicherweise leistungsfähigere Oszilloskope mit höherer Bandbreite erforderlich.
Wie wird das Oszilloskop mit Strom versorgt?
Das PS 5242D MSO wird typischerweise über den USB-Port mit Strom versorgt. Dies vereinfacht die Einrichtung erheblich, da kein zusätzliches Netzteil benötigt wird. Einige Modelle können auch mit einem externen Netzteil betrieben werden.
Bietet die PC-Software erweiterte Analysefunktionen wie FFT?
Ja, die meisten mitgelieferten PC-Softwarelösungen für USB-Oszilloskope bieten erweiterte Funktionen wie eine schnelle Fourier-Transformation (FFT) zur Analyse des Frequenzspektrums, automatische Messungen von Parametern wie Amplitude, Frequenz und Periodendauer, sowie die Möglichkeit, Messungen zu speichern und zu exportieren.
