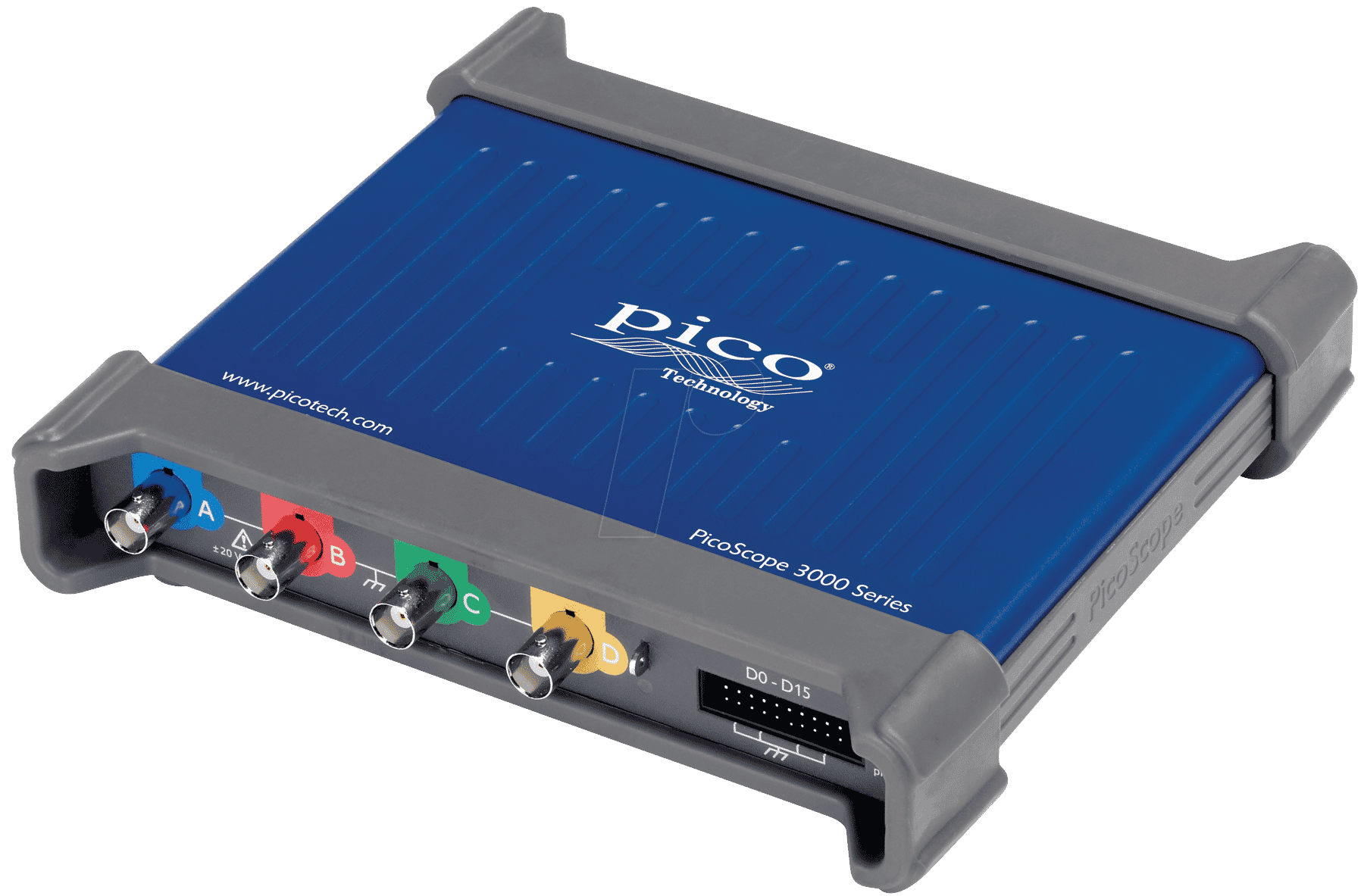

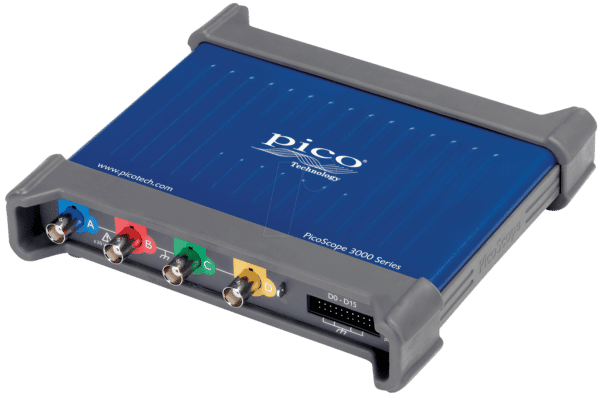

PS 3406D MSO: Präzision für komplexe Messaufgaben in Wissenschaft und Entwicklung
Das PS 3406D MSO ist die ultimative Lösung für Ingenieure, Forscher und Entwickler, die sich mit anspruchsvollen Mixed-Signal-Anwendungen auseinandersetzen. Es überwindet die Limitierungen herkömmlicher Oszilloskope, indem es digitale und analoge Signale nahtlos integriert und somit eine umfassendere Analyse von Schaltungen ermöglicht. Wenn Sie tiefer in die Funktionsweise Ihrer Systeme eintauchen müssen, ist dieses USB-Oszilloskop mit integriertem Arbiträrfunktionsgenerator die überlegene Wahl.
Unverzichtbare Leistung für professionelle Analysen
In der modernen Elektronikentwicklung sind integrierte Schaltkreise und komplexe digitale Protokolle an der Tagesordnung. Standard-Oszilloskope stoßen hier schnell an ihre Grenzen. Das PS 3406D MSO löst dieses Problem durch seine Mixed-Signal-Fähigkeiten. Es kombiniert die präzise analoge Signalverfolgung eines leistungsstarken Oszilloskops mit der Fähigkeit, digitale Busse und Logiksignale zu dekodieren und zu analysieren. Mit einer Bandbreite von 200 MHz und vier analogen Kanälen plus digitalen Eingängen bietet es die Flexibilität, selbst komplexe Schaltungen mit höchster Genauigkeit zu untersuchen. Der integrierte Arbiträrfunktionsgenerator (AWG) erweitert die Testmöglichkeiten erheblich, indem er das Erzeugen von benutzerdefinierten Signalen ermöglicht, was die Fehlersuche und Verifikation von Designs beschleunigt.
Herausragende Merkmale des PS 3406D MSO
- Mixed-Signal-Analyse: Nahtlose Erfassung und Korrelation von analogen und digitalen Signalen für ein vollständiges Systemverständnis.
- Hohe Bandbreite und Abtastrate: 200 MHz Bandbreite und eine maximale Abtastrate von 1 GSa/s sorgen für die Erfassung feinster Signaldetails.
- Vier analoge Kanäle: Gleichzeitige Beobachtung und Analyse mehrerer analoger Signalpfade.
- Integrierter Arbiträrfunktionsgenerator (AWG): Erzeugen Sie benutzerdefinierte Wellenformen für umfassende Stimulustests.
- Umfangreiche Trigger- und Dekodierungsoptionen: Fortschrittliche Triggerfunktionen und Unterstützung für gängige digitale Protokolle vereinfachen die Fehlersuche.
- USB-Konnektivität: Einfache Integration in Ihren PC-Workflow für Datenerfassung, -analyse und -speicherung.
- Kompaktes und robustes Design: Ideal für Labor und den mobilen Einsatz.
Technologische Überlegenheit für anspruchsvolle Anwendungen
Die Kernkompetenz des PS 3406D MSO liegt in seiner Fähigkeit, die Komplexität moderner Mixed-Signal-Designs zu beherrschen. Wo andere Oszilloskope aufhören, beginnt die Stärke des PS 3406D MSO. Die präzise Synchronisation von analogen und digitalen Signalen ist entscheidend für das Verständnis von Systemverhalten, insbesondere bei der Interaktion zwischen Mikrocontrollern, Sensoren und Aktoren. Die 200 MHz Bandbreite ist ausreichend für die Analyse von Signalen mit hohen Flankenanstiegszeiten, wie sie in vielen digitalen Schaltungen vorkommen. Die vier analogen Kanäle erlauben eine detaillierte Untersuchung von Signalpfaden, differentiellen Messungen und die Beobachtung von Interferenzen. Der integrierte AWG ist ein weiterer entscheidender Vorteil. Anstatt auf externe Signalgeneratoren angewiesen zu sein, können Sie nun direkt am Oszilloskop komplexe Testsignale wie Sinus, Rechteck, Dreieck, Rampen oder sogar benutzerdefinierte Arbiträrwellenformen erzeugen. Dies ist unerlässlich für die Charakterisierung von Filtern, die Überprüfung von Verstärkern oder die Simulation von Sensoreingängen. Die tiefgreifende Triggerlogik, einschließlich serieller Bus-Triggerung für Protokolle wie I2C, SPI oder UART, ermöglicht das gezielte Erfassen von Ereignissen, die mit bestimmten digitalen Datenkorrelationen zusammenhängen. Dies beschleunigt die Diagnose von Kommunikationsfehlern und das Auffinden von Bugs erheblich. Die USB-Anbindung sorgt für eine nahtlose Verbindung zu Ihrem PC, was die Bedienung, Datenspeicherung und die Nutzung von Software-Tools für weiterführende Analysen vereinfacht.
Anwendungsbereiche und Einsatzmöglichkeiten
Das PS 3406D MSO ist eine Investition in Effizienz und Präzision für eine Vielzahl von Anwendungsbereichen:
- Automobilindustrie: Diagnose und Entwicklung von Steuergeräten, Kommunikationsbussen (CAN, LIN) und Sensorsystemen.
- Industrielle Automatisierung: Analyse von SPS-Signalen, Antriebssteuerungen und Kommunikationsprotokollen.
- Embedded Systems: Untersuchung der Interaktion zwischen Mikrocontrollern, Speicherbausteinen und Peripheriegeräten.
- Forschung und Entwicklung: Validierung von Prototypen, Fehlersuche in komplexen Schaltungen und Verifikation von Designs.
- Ausbildung und Lehre: Vermittlung von Grundlagen und fortgeschrittenen Konzepten der Elektronik und Signalverarbeitung in Universitäten und technischen Schulen.
- IoT-Entwicklung: Analyse von Kommunikationsprotokollen und Leistung von Low-Power-Geräten.
- Audio- und Videotechnik: Präzise Messungen von analogen und digitalen Signalpfaden in Hochfrequenzanwendungen.
Detaillierte Spezifikationen und Konstruktion
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | PS 3406D MSO |
| Oszilloskop-Typ | USB Mixed-Signal-Oszilloskop |
| Bandbreite | 200 MHz |
| Anzahl analoger Kanäle | 4 |
| Anzahl digitaler Kanäle | 8 (integriert) |
| Maximale Abtastrate (analog) | 1 GSa/s |
| Speichertiefe | Bis zu 14 Mpts pro Kanal (abhängig von der Konfiguration) |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | DC, AC, GND |
| Eingangsimpedanz | 1 MΩ ±2% parallel zu 15 pF ±5 pF |
| Arbeitszyklus des AWG | Bis zu 25 MHz |
| AWG-Ausgabeformen | Sinus, Rechteck, Dreieck, Impuls, Rauschen, DC, Arbiträr |
| Anschlussmöglichkeiten | USB 2.0, Trigger Out |
| Betriebssystemkompatibilität | Windows XP, Vista, 7, 8, 10 |
| Gehäusematerial | Hochwertiger ABS-Kunststoff, robust und stoßfest |
| Stromversorgung | Über USB-Bus (5V/500mA), optional externes Netzteil |
| Abmessungen (B x H x T) | Ca. 230 mm x 150 mm x 40 mm |
| Gewicht | Ca. 650g |
Erweiterte Funktionalität für Effizienz
Die Effizienz in der Fehlersuche und Entwicklung wird durch die intelligenten Funktionen des PS 3406D MSO maximiert. Die Möglichkeit, digitale und analoge Signale gleichzeitig zu visualisieren, ist ein fundamentaler Vorteil gegenüber reinen Analog-Oszilloskopen. Stellen Sie sich vor, Sie entwickeln ein System, bei dem ein Mikrocontroller über SPI mit einem externen Sensor kommuniziert. Mit dem PS 3406D MSO können Sie nicht nur die analogen Spannungspegel des SPI-Busses beobachten, sondern gleichzeitig die digitalen Datenströme dekodieren und analysieren. Dies ermöglicht ein sofortiges Erkennen von Timing-Problemen, fehlerhaften Datenpaketen oder Kommunikationsfehlern. Die fortschrittlichen Trigger-Optionen gehen über einfache Pegel-Trigger hinaus. Sie können Trigger auf bestimmte Datenmuster in digitalen Bussen setzen, was die Isolation von Fehlern in komplexen Protokollen erheblich vereinfacht. Der integrierte AWG ist nicht nur ein nettes Extra, sondern ein leistungsstarkes Werkzeug für die Systemcharakterisierung. Sie können beispielsweise mit einer Sinuswelle variable Frequenzen an ein Filtermodul anlegen und dessen Ausgang mit dem Oszilloskop analysieren, um die Übertragungsfunktion zu ermitteln. Oder Sie simulieren mit einer Arbiträrfunktion den exakten Einfluss eines fehlerhaften Sensors auf Ihr Gesamtsystem. Die Software-Oberfläche, die über USB auf Ihren PC gestreamt wird, bietet eine intuitive Bedienung und umfangreiche Analysewerkzeuge. Speichern Sie Messergebnisse als Bilder oder Rohdaten, führen Sie FFT-Analysen durch, oder nutzen Sie die automatischen Messfunktionen für Spannung, Frequenz und andere Parameter. Die Kompaktheit des Geräts, kombiniert mit der Stromversorgung über USB, macht es zum idealen Begleiter für Techniker und Ingenieure, die mobil arbeiten oder begrenzte Arbeitsplatzfläche haben.
Häufig gestellte Fragen (FAQ)
Was ist ein Mixed-Signal-Oszilloskop (MSO) und warum ist es vorteilhaft?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Funktionalität eines analogen Oszilloskops mit der Fähigkeit, digitale Signale zu erfassen und zu analysieren. Dies ist vorteilhaft, da moderne elektronische Systeme oft sowohl analoge als auch digitale Komponenten enthalten. Ein MSO ermöglicht die gleichzeitige Beobachtung und Korrelation beider Signalarten, was die Fehlersuche und das Verständnis komplexer Schaltungen erheblich vereinfacht, im Gegensatz zu separaten Geräten oder reinen Analog-Oszilloskopen.
Welche Arten von digitalen Signalen kann das PS 3406D MSO analysieren?
Das PS 3406D MSO verfügt über 8 digitale Kanäle und unterstützt die Dekodierung verschiedener serieller Bussysteme. Dazu gehören typischerweise gängige Protokolle wie I2C, SPI und UART, die in der Embedded-Entwicklung weit verbreitet sind. Die genauen unterstützten Protokolle entnehmen Sie bitte der Produktdokumentation.
Ist der integrierte Arbiträrfunktionsgenerator (AWG) für komplexe Testsignalgenerierung geeignet?
Ja, der integrierte AWG des PS 3406D MSO ist für eine Vielzahl von Testsignalgenerierungen ausgelegt. Er kann Standardwellenformen wie Sinus, Rechteck, Dreieck, Impuls und DC erzeugen, sowie benutzerdefinierte Arbiträrwellenformen mit einer Bandbreite von bis zu 25 MHz. Dies ermöglicht die Simulation verschiedenster Eingangsszenarien für die Charakterisierung und Verifikation von Schaltungen.
Wie funktioniert die USB-Konnektivität und welche Vorteile bietet sie?
Die USB-Konnektivität des PS 3406D MSO ermöglicht die einfache Verbindung mit einem PC. Über die mitgelieferte Software können Sie Messergebnisse aufzeichnen, speichern, analysieren und exportieren. Dies erleichtert die Dokumentation von Messergebnissen, die Durchführung von Signalverarbeitung und die Automatisierung von Testabläufen. Es ersetzt die Notwendigkeit eines separaten Signalgenerators in vielen Anwendungsfällen.
Welche Betriebssysteme werden von der mitgelieferten Software unterstützt?
Die mitgelieferte Software für das PS 3406D MSO ist für gängige Windows-Betriebssysteme ausgelegt, einschließlich Windows XP, Vista, 7, 8 und 10. Dies gewährleistet eine breite Kompatibilität mit den meisten Entwicklungs- und Analyseumgebungen.
Ist das PS 3406D MSO auch für den Feldeinsatz geeignet?
Aufgrund seines kompakten Designs, der robusten Konstruktion aus ABS-Kunststoff und der Stromversorgung über den USB-Bus ist das PS 3406D MSO sehr gut für den Feldeinsatz geeignet. Es ist leicht zu transportieren und benötigt keine externe Stromquelle, was es zu einem flexiblen Werkzeug für Techniker und Ingenieure macht, die vor Ort Messungen durchführen müssen.
Welche Art von Trigger-Funktionen bietet das Oszilloskop?
Das PS 3406D MSO bietet eine Reihe von fortschrittlichen Trigger-Funktionen, die über einfache Pegel-Trigger hinausgehen. Dazu gehören unter anderem Trigger auf Flanken (steigend/fallend), Trigger auf bestimmte Pulsbreiten, Trigger auf Signalmuster und bei MSO-Geräten auch Trigger auf serielle Bus-Daten. Diese Funktionen sind entscheidend, um spezifische Ereignisse in komplexen Signalen zu isolieren und zu analysieren.
